La Armadura Invisible: Cálculo de Acero en Zapatas

La cimentación es, sin duda, la parte más crítica de cualquier estructura. Es el punto de conexión entre la edificación y el suelo, la base que soporta todas las cargas y las transmite de forma segura al terreno. Dentro de las cimentaciones superficiales, las zapatas son elementos fundamentales cuya correcta ejecución y, sobre todo, un diseño preciso del refuerzo de acero, son indispensables para el éxito y la seguridad a largo plazo de una construcción. En este artículo, desglosaremos el proceso vital de cómo se calcula la cantidad de acero necesaria en una zapata, explorando desde los conceptos básicos de su dimensionamiento hasta los intrincados análisis de esfuerzos y los diferentes tipos que existen.

Dimensionamiento Preliminar de Zapatas: El Primer Paso Hacia la Estabilidad

Antes de sumergirnos en el cálculo del acero, es crucial entender que las dimensiones de la zapata deben estar correctamente definidas. Un error en esta etapa inicial invalidaría cualquier cálculo posterior de resistencia. La altura de la zapata es un factor clave y su determinación inicial se basa en las cargas que provienen de la superestructura y los parámetros del suelo.

Generalmente, la altura de una zapata piramidal (en forma de tocón) suele oscilar entre 1/4 y 1/3 de su mayor dimensión. Para zapatas con una sección transversal rectangular constante (tipo losa de cimentación), esta altura puede reducirse a aproximadamente 1/5 de la dimensión más larga. Es importante recordar que estas son solo referencias iniciales; las pruebas de resistencia posteriores determinarán la altura final adecuada.

Además de la altura, existen otras consideraciones importantes en el dimensionamiento:

• Meseta en el cuello de la columna: En zapatas piramidales, se recomienda dejar una meseta de al menos 10 cm a cada lado del cuello de la columna. Esto facilita el soporte del encofrado de la columna futura.
• Longitud lateral para gancho: Se aconseja una longitud lateral de 30 cm para asegurar que el gancho de los cimientos esté bien incrustado en el hormigón.
• Recubrimiento libre: Para proteger el acero de refuerzo de la corrosión y garantizar su durabilidad, el recubrimiento libre entre la parte inferior de la zapata y el refuerzo de acero debe ser de al menos 6 cm. Esta recomendación se extiende a todas las superficies de hormigón en contacto con el terreno.

Tipos de Zapatas: Una Base Sólida para Cada Proyecto

El mundo de las cimentaciones es diverso, y la elección del tipo de zapata adecuado depende de múltiples factores, como las cargas de la estructura, la resistencia del suelo y el espacio disponible. El concreto reforzado es un material ideal para zapatas debido a su capacidad para soportar grandes cargas de compresión y resistir esfuerzos de tracción con el acero.

Tabla Comparativa de Tipos de Zapatas

Comprender las características de cada tipo es fundamental para un diseño óptimo que se adapte a las condiciones específicas del proyecto.

La Interacción Crítica con el Suelo: Presiones y Asentamientos

La presión del suelo es un factor determinante en el diseño de zapatas. Aunque por simplicidad se asume una distribución uniforme de la presión en la superficie de contacto entre la zapata y el suelo (si la carga se aplica en el centro de gravedad), la realidad puede ser más compleja. Las propiedades del suelo, la rigidez de la zapata y otros factores pueden generar distribuciones no uniformes.

• Suelos arenosos: La presión tiende a ser mayor bajo el centro de la zapata y menor cerca de los bordes, ya que la arena en los bordes tiene menos soporte lateral.
• Suelos arcillosos: La situación es opuesta; la arcilla bajo los bordes se "pega" al suelo circundante, resultando en mayores presiones en los bordes que en el centro.

El proyectista debe ser consciente de estas variaciones. Las presiones permisibles del suelo se obtienen a través de estudios geotécnicos realizados por ingenieros especializados, quienes determinan valores seguros basados en la mecánica de suelos y pruebas de campo. Es importante destacar que el área requerida de una zapata se determina dividiendo la carga total (sin factorizar, incluyendo el peso de la zapata) entre la presión permisible del suelo. Luego, para el diseño por resistencia (cargas factorizadas), se calcula una presión última del suelo dividiendo la carga factorizada entre el área provista.

En situaciones donde la carga se aplica excéntricamente (debido a momentos), la presión del suelo no es uniforme y se distribuye proporcionalmente al momento, generando un diagrama de presiones más complejo.

El Corazón del Cálculo: Acero de Refuerzo en Zapatas

Una vez que las dimensiones de la zapata han sido establecidas, el siguiente paso crítico es el diseño del hormigón y, especialmente, del refuerzo de acero. El acero se coloca para resistir las tensiones de flexión que se generan en la parte inferior de la zapata, donde las tensiones del suelo "tiran" hacia arriba, mientras la columna empuja hacia abajo. Este fenómeno crea un momento flector que debe ser contrarrestado por el acero.

Para determinar la cantidad de acero, se calcula el momento de flexión entre el soporte y el suelo. Este momento se obtiene equilibrando las fuerzas a los lados de un corte imaginario. Los datos clave para este cálculo incluyen la altura efectiva de la zapata (d), el ancho de la zapata (b), y las resistencias del acero (fy) y del hormigón (f'c). La altura efectiva (d) es la distancia desde la fibra más comprimida del concreto hasta el centroide del acero de refuerzo en tensión. El proceso de cálculo implica determinar un factor de resistencia (Ku) a partir del momento último de flexión (Mu), y luego usar este factor para obtener una relación de refuerzo (ρ) que, finalmente, multiplicada por el ancho y la altura efectiva de la zapata, nos da el área de acero requerida (As).

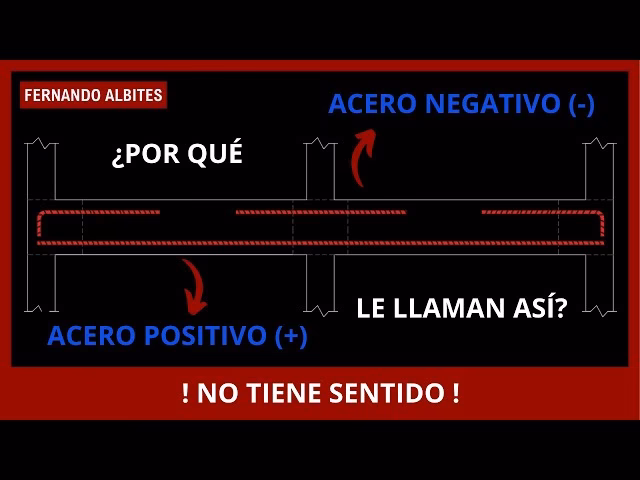

En el contexto de las vigas y elementos de concreto armado, se habla de acero positivo y negativo. El acero positivo se coloca en la parte inferior de una viga o zapata donde ocurren momentos de flexión que causan tensión en esa zona. El acero negativo, por otro lado, se ubica en la parte superior donde los momentos de flexión generan tensión en la parte superior. En las zapatas, el acero principal de refuerzo es generalmente positivo, ubicado en la cara inferior, ya que es allí donde se producen las tensiones de tracción debido a la reacción del suelo.

Análisis de Esfuerzos: Cortante y Flexión en Detalle

El diseño de zapatas no se limita solo a la flexión; los esfuerzos cortantes son igualmente críticos y pueden determinar el peralte (altura) necesario de la zapata.

Cortante en un Sentido (Cortante de Viga)

Este tipo de cortante se evalúa a una distancia 'd' (altura efectiva) de la cara de la columna. Se considera una "rebanada" de la zapata actuando como una viga. La fuerza cortante total (Vu1) es la presión neta del suelo multiplicada por el área sombreada hacia afuera de la sección crítica. Si no se usan estribos (lo cual es común en zapatas), la resistencia del concreto debe ser suficiente para soportar esta fuerza. Si el cortante calculado excede la resistencia del concreto, el peralte de la zapata debe aumentarse.

Cortante en Dos Sentidos (Cortante por Punzonamiento)

El cortante por punzonamiento es quizás el más determinante para el peralte de las zapatas aisladas y cuadradas. Se refiere a la tendencia de la columna a "perforar" la zapata. La sección crítica para este tipo de cortante se localiza a una distancia d/2 de la cara de la columna. La fuerza cortante (Vu2) en este caso es la presión neta hacia arriba sobre el área fuera de la porción que tiende a ser penetrada. El código ACI establece varias ecuaciones para calcular la resistencia nominal al cortante en dos sentidos del concreto (Vc), considerando factores como la relación de los lados de la columna y la ubicación de la columna (interior, borde, esquina). Es fundamental que la resistencia del concreto sea mayor que la fuerza de punzonamiento calculada; de lo contrario, se debe aumentar la altura de la zapata.

Momentos Flectores

La sección crítica para el momento flector en una zapata se toma generalmente en la cara de la columna (para columnas de concreto reforzado). El momento es el producto de la fuerza de la presión del suelo por la distancia hasta el centroide de esa presión, con respecto a la sección crítica. En zapatas cuadradas, el momento es el mismo en ambas direcciones debido a la simetría. Sin embargo, en zapatas rectangulares, el mayor momento se produce en la dirección de la dimensión más corta de la columna. Es importante diseñar el acero para resistir el momento en cada dirección de forma independiente, ya que el exceso de acero en una dirección no compensa la escasez en la otra.

La determinación del peralte por momento y cortante a menudo implica un proceso iterativo de ensayo y error, aunque existen tablas y manuales de diseño que facilitan esta tarea. Una regla empírica común es que el peralte inicial puede estimarse como el 20% del ancho de la zapata.

Requisitos de Acero: Mínimos y Máximos

Una vez calculada el área de acero necesaria a partir de los momentos flectores, es imperativo comparar este resultado con los requisitos de acero mínimo y máximos establecidos por las normas de diseño (como el código ACI).

• Acero Mínimo: En zapatas de espesor uniforme, el código ACI establece que el área mínima de refuerzo y su separación máxima en la dirección de la flexión deben ser al menos iguales a las requeridas para el control de la contracción y temperatura. La separación máxima de este refuerzo no debe exceder la menor de tres veces el espesor de la zapata o 45 cm. Este acero mínimo es crucial para prevenir fisuras por cambios volumétricos del concreto, incluso si las tensiones de flexión calculadas son bajas. Muchos proyectistas optan por especificar un área de acero al menos tan grande como los mínimos por flexión del código ACI para miembros a flexión, dada la combinación de altos cortantes y bajos valores de cuantía de acero que a menudo se presentan en zapatas.
• Acero Máximo: Existe un límite superior para la cantidad de acero que se puede colocar en una sección de concreto reforzado. Este límite se establece para asegurar que la falla de la sección sea dúctil, es decir, que el acero fluya antes de que el concreto falle por compresión. Una falla dúctil proporciona advertencia antes del colapso, permitiendo la evacuación o la intervención. El acero máximo se calcula a partir de la cuantía balanceada (ρb), que representa la cantidad de acero en la cual el acero y el concreto alcanzan su deformación de fluencia y compresión máxima simultáneamente.

La separación entre las varillas de acero también es un factor importante, asegurando que el concreto pueda fluir adecuadamente entre ellas durante el vaciado y que el refuerzo cumpla su función de manera efectiva.

Consideraciones Adicionales en el Diseño

El diseño de zapatas va más allá de los cálculos básicos de flexión y cortante, incluyendo otras revisiones importantes:

• Revisión a Aplastamiento: Se debe verificar la resistencia de diseño al aplastamiento en la interfaz entre la columna y la zapata. Esta resistencia nominal se calcula considerando el área cargada de la columna (A1) y el área de la base de un tronco de pirámide o cono contenido dentro del apoyo (A2), con una inclinación de 1 vertical a 2 horizontal. La resistencia al aplastamiento de la sección debe ser mayor que la carga última que actúa sobre ella.
• Zapatas que Soportan Columnas Circulares o Poligonales: Cuando una zapata soporta una columna con sección circular o poligonal regular, el código permite reemplazar esta sección por un miembro cuadrado equivalente que tenga la misma área. Este cuadrado equivalente se utiliza entonces para localizar las secciones críticas para momento, cortante y longitud de desarrollo.
• Diseño de Zapata Rectangular Aislada: Aunque el procedimiento es similar al de las zapatas cuadradas, hay una particularidad importante en el refuerzo de la dirección corta. Debido a que el apoyo de la columna se concentra en la mitad de la zapata, una gran proporción del refuerzo en la dirección corta debe concentrarse en una banda central de ancho igual a la longitud de la dirección corta de la zapata. El refuerzo restante se distribuye uniformemente en los extremos, cumpliendo con los requisitos de contracción y temperatura. El cortante en un sentido suele ser más crítico en zapatas rectangulares, mientras que el punzonamiento lo es en las cuadradas.

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante calcular correctamente el acero en una zapata?

El cálculo correcto del acero garantiza que la zapata tenga la resistencia necesaria para soportar y transmitir de manera segura todas las cargas de la estructura al suelo. Un diseño deficiente podría llevar a asentamientos excesivos, fisuras estructurales o incluso al colapso de la edificación.

¿Qué es la altura efectiva (d) de una zapata?

La altura efectiva (d) es una medida crucial en el diseño de elementos de concreto reforzado. Se define como la distancia desde la fibra más comprimida del hormigón (generalmente la parte superior de la zapata) hasta el centroide del acero de refuerzo que está trabajando a tracción (ubicado en la parte inferior de la zapata).

¿Cuál es la diferencia entre cortante en un sentido y cortante por punzonamiento?

El cortante en un sentido (o cortante de viga) se refiere al esfuerzo cortante que actúa a lo largo de una línea, como si la zapata fuera una viga. El cortante por punzonamiento (o cortante en dos sentidos) es un tipo de esfuerzo más complejo que ocurre alrededor de la columna y representa la tendencia de la columna a "perforar" la zapata. Este último suele ser el más crítico para el dimensionamiento del espesor de las zapatas aisladas.

¿Por qué se necesita acero mínimo si los cálculos de flexión no lo requieren?

El acero mínimo se requiere para controlar las fisuras por contracción y temperatura que ocurren en el concreto debido a cambios volumétricos. Aunque las cargas de flexión puedan ser bajas, estas fisuras pueden comprometer la durabilidad y la integridad de la zapata si no se controlan con un refuerzo adecuado.

¿Cómo influye el tipo de suelo en el diseño de la zapata?

El tipo de suelo es fundamental. La capacidad portante del suelo (presión permisible) determina el área necesaria de la zapata. Además, la forma en que el suelo distribuye la presión (uniforme o no uniforme) influye en los diagramas de momentos y cortantes, afectando directamente la cantidad y disposición del acero de refuerzo.

En resumen, el cálculo del acero en las zapatas es un proceso complejo y multidisciplinario que integra conocimientos de mecánica de suelos, análisis estructural y diseño de concreto reforzado. Cada paso, desde el dimensionamiento inicial hasta la verificación final de los esfuerzos, es vital para asegurar una cimentación robusta y duradera. Un diseño meticuloso, basado en las normativas y una comprensión profunda de la interacción suelo-estructura, es la verdadera garantía de la estabilidad y el éxito de cualquier proyecto de construcción.
