Construcción de Zapatas de Concreto: Guía Esencial

Introducción a las Cimentaciones de Concreto

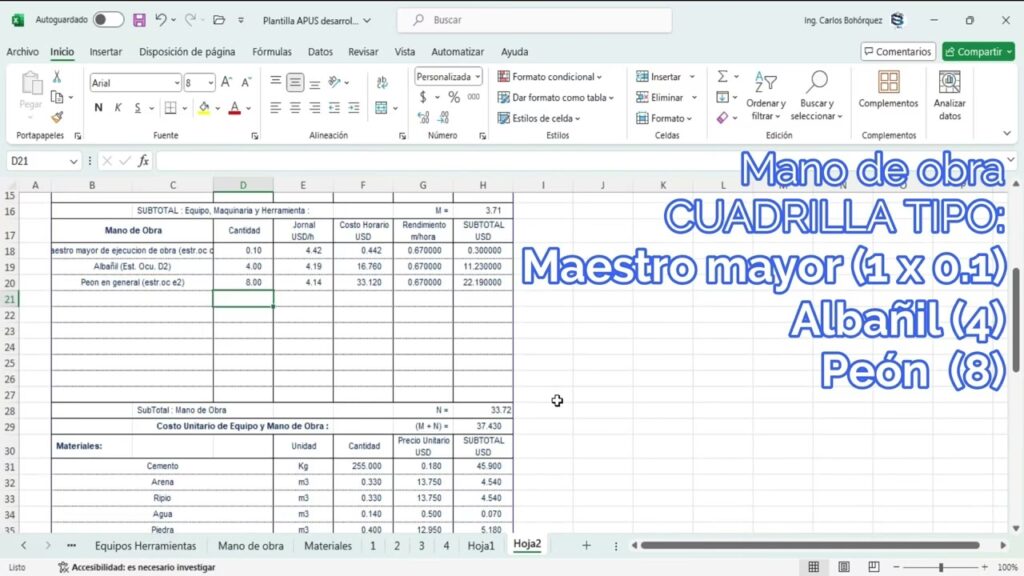

Toda edificación, sin importar su tamaño o propósito, se asienta sobre una base fundamental: la cimentación. Esta parte crítica de la estructura tiene la tarea esencial de recibir las cargas de la construcción y transmitirlas de manera segura y eficiente al terreno subyacente. Dentro del vasto mundo de las cimentaciones, las zapatas de concreto emergen como elementos pilares, ofreciendo la estabilidad y el soporte necesarios para garantizar la integridad y durabilidad de cualquier construcción. Comprender su proceso constructivo no es solo una cuestión técnica, sino una garantía de seguridad y resistencia a lo largo del tiempo. En este artículo, desglosaremos detalladamente los pasos para construir zapatas de concreto, desde la preparación inicial del terreno hasta el crucial proceso de curado, abarcando los tipos más comunes y las mejores prácticas.

Clasificación de las Cimentaciones: La Base de Toda Estructura

Las cimentaciones se clasifican principalmente según la forma en que transmiten la carga al terreno. Esta distinción es crucial para determinar el tipo de zapata más adecuado para cada proyecto. Se dividen en:

• Cimentaciones Superficiales: Aquellas que transmiten la carga a capas relativamente cercanas a la superficie del terreno.
• Cimentaciones Profundas: Aquellas que transmiten la carga a estratos más profundos y resistentes del suelo.

Dentro de estas categorías, encontramos varios tipos de zapatas y elementos de cimentación:

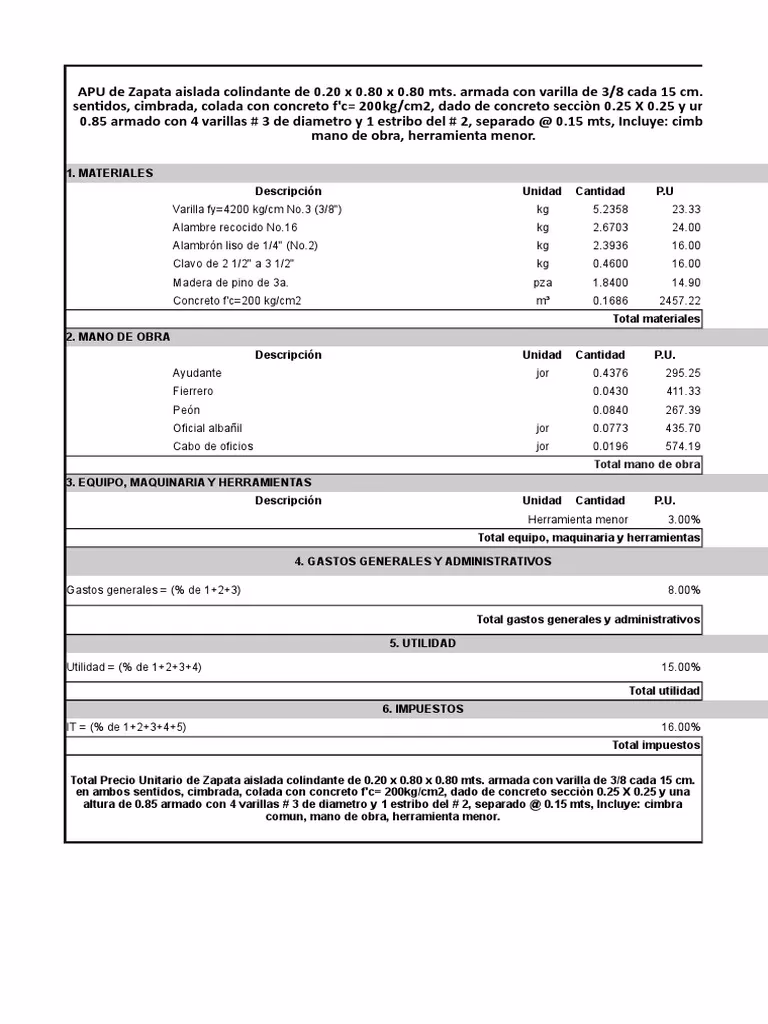

Proceso Constructivo de una Zapata Aislada de Concreto

La zapata aislada es uno de los tipos de cimentación superficial más comunes, diseñada para soportar las cargas concentradas de una columna. Su construcción requiere precisión y apego a los estándares para asegurar su correcto funcionamiento. A continuación, detallamos sus pasos:

Paso 1: Excavación del Terreno

El primer paso es la excavación del terreno natural hasta alcanzar la profundidad y dimensiones especificadas en los planos estructurales. Esta tarea puede realizarse de forma manual, mecánica (con maquinaria como retroexcavadoras) o una combinación de ambas, dependiendo de las características del suelo, el volumen de material a remover y las condiciones del sitio. Es fundamental que la excavación se realice con cuidado para no alterar la capacidad portante del suelo.

Paso 2: Trazo y Nivelación de la Plantilla

Una vez completada la excavación, se procede a trazar nuevamente las dimensiones exactas de la zapata en el fondo del hueco. Se colocan estacas en cada esquina del trazo y se tienden hilos que definen los límites y la altura de la plantilla de concreto. Este paso es crucial para asegurar que la zapata se ubique en la posición correcta y tenga las dimensiones precisas.

Paso 3: Colado de la Plantilla de Concreto

Sobre el fondo de la excavación se vierte una capa delgada de concreto, conocida como plantilla o concreto de limpieza. Generalmente, esta capa tiene un espesor de aproximadamente 5 cm y una resistencia de 100 kg/cm². Su función principal no es estructural, sino proporcionar una superficie limpia, nivelada y uniforme para el correcto apoyo del acero de refuerzo y para evitar que el concreto estructural entre en contacto directo con la humedad del suelo.

Paso 4: Habilitado y Armado del Acero de Refuerzo

Paralelamente a los pasos anteriores, se lleva a cabo el habilitado del acero de refuerzo. Esto implica cortar, doblar y dar forma a las varillas de acero según el diseño estructural de la zapata. El maestro fierrero elabora cuidadosamente la parrilla de acero que conformará el esqueleto de la zapata, asegurando que las dimensiones y el espaciamiento de las varillas sean los correctos.

Paso 5: Colocación del Armado de la Zapata

El armado de la zapata, ya prefabricado o armado en sitio, se coloca sobre la plantilla de concreto. Es vital que el acero no se apoye directamente sobre la plantilla. Para garantizar el recubrimiento adecuado del acero de refuerzo, se utilizan pequeños cubos de concreto, conocidos popularmente como “pollos” o “calces”. Estos “pollos” tienen un espesor de aproximadamente 5 cm y se recomienda que sean elaborados con concreto de la misma resistencia que el concreto diseñado para la zapata. Su función es asegurar que el acero quede completamente embebido en el concreto, protegiéndolo de la corrosión y garantizando su correcta acción estructural.

Paso 6: Montaje del Acero de la Columna

Un aspecto fundamental en la construcción de una zapata es su unión monolítica con la columna que soportará. Antes de realizar el colado de la zapata, el armado de la columna debe estar ya habilitado y anclado a la parrilla de la zapata. El armado de la columna se monta sobre la parrilla de la zapata y se asegura firmemente con tirantes y alambre de amarre para garantizar su estabilidad y posición durante el colado. Esta unión es crítica para la transmisión de cargas desde la columna hacia la cimentación.

Paso 7: Cimbrado de la Zapata

El cimbrado consiste en la colocación de un molde temporal, generalmente de madera o metal, que delimita las dimensiones y forma de la zapata. Antes de su colocación, la cimbra debe ser lubricada con diesel o algún otro líquido desmoldante que no dañe el concreto. Esto facilita el posterior descimbrado y asegura un acabado más liso de la superficie del concreto. La cimbra debe estar bien aplomada y nivelada para garantizar la geometría correcta de la zapata.

Paso 8: Colado y Compactación del Concreto

Antes de verter el concreto, es crucial humedecer la cimbra y la superficie de la plantilla. Esto evita que la cimbra absorba agua del concreto fresco, lo que podría afectar su resistencia y fraguado. Posteriormente, se procede al colado del concreto, que puede realizarse de forma manual o mediante bombeo. Una vez vertido, el concreto debe ser compactado adecuadamente utilizando un vibrador. La vibración es esencial para eliminar el aire atrapado en la mezcla, lo que mejora la densidad, resistencia y durabilidad del concreto, y asegura que este envuelva completamente el acero de refuerzo. Finalmente, se le da el acabado superficial deseado.

Paso 9: Descimbrado y Curado

Como último paso, se procede al descimbrado de la zapata, lo que generalmente puede hacerse al día siguiente del colado. Inmediatamente después del descimbrado, y durante al menos siete días posteriores al colado, se debe aplicar el curado al elemento. El curado es un proceso vital que consiste en mantener la superficie del concreto húmeda para permitir una hidratación completa del cemento, evitando la pérdida prematura de agua. Esto previene fisuras por contracción y permite que el concreto alcance su resistencia diseñada, garantizando la durabilidad y el rendimiento estructural de la zapata.

Proceso Constructivo de una Zapata Corrida de Concreto

La zapata corrida, también conocida como zapata continua, es similar en principio a la zapata aislada, pero se extiende a lo largo de una línea, soportando muros o una serie de columnas. Aunque comparte muchos pasos, presenta algunas particularidades:

Paso 1: Trazo del Área a Excavar

El proceso inicia con el trazo preciso del área donde se ubicará la zapata corrida. Este trazo debe reflejar la longitud y el ancho especificados en los planos.

Paso 2: Excavación

La excavación se realiza siguiendo el trazo. Al igual que en las zapatas aisladas, puede ser manual, mecánica o mixta. Dada su longitud, a menudo se prefiere la maquinaria para grandes tramos, aunque el alineamiento final puede requerir ajustes manuales debido al tamaño del cucharón de la maquinaria.

Paso 3: Colocación de la Plantilla de Concreto

Una vez excavado el canal, se vierte una plantilla de concreto de 5 cm de espesor y una resistencia de 100 kg/cm², creando una base limpia y nivelada para el armado y el concreto estructural.

Paso 4: Elaboración y Colocación del Armado de Acero de Refuerzo

Debido a su forma geométrica extendida, es común que el emparrillado de acero para una zapata corrida se elabore directamente en el área de la zapata, sobre la plantilla. Se utilizan los mismos “pollos” o “calces” de concreto para asegurar el recubrimiento adecuado del acero. También se coloca y amarra el acero de refuerzo de las columnas que tendrán como base esta zapata continua, asegurando una unión robusta y monolítica.

Paso 5: Colocación de la Cimbra

La cimbra para la zapata corrida delimita su área y forma. Debe ser lubricada y colocada con precisión para contener el concreto. Es fundamental que esté bien arriostrada y asegurada para soportar la presión del concreto fresco durante el colado.

Paso 6: Colado del Concreto

Antes del colado, se humedece la cimbra y la plantilla para evitar la absorción de agua del concreto. El concreto se puede colocar manualmente o mediante bombeo, siendo esta última opción más eficiente para volúmenes grandes. La compactación mediante vibrado es indispensable para asegurar una mezcla homogénea y eliminar burbujas de aire.

Paso 7: Retiro de la Cimbra (Descimbrado)

La cimbra de la zapata corrida se puede retirar al día siguiente del colado, siempre y cuando el concreto haya adquirido la resistencia inicial necesaria para soportar su propio peso sin deformaciones.

Paso 8: Curado del Elemento

Al igual que en las zapatas aisladas, el curado es un paso crítico. Se aplica durante siete días posteriores al colado para asegurar que el concreto alcance su resistencia óptima y para prevenir la formación de fisuras por contracción.

La Losa de Cimentación: Una Plataforma Robusta

La losa de cimentación, también conocida como placa de cimentación, es una cimentación superficial que consiste en una losa de concreto armado que cubre toda la superficie del edificio, distribuyendo las cargas de forma uniforme sobre una gran área. Es una solución ideal para terrenos con baja capacidad portante o para estructuras con cargas muy pesadas.

Paso 1: Excavación del Terreno

El primer paso es el trazo y la excavación de toda el área que ocupará la losa de cimentación. Debido al gran volumen de material a remover, este proceso se realiza casi siempre con maquinaria pesada, como retroexcavadoras, para optimizar tiempo y recursos.

Paso 2: Elaboración y Colocación del Armado de Acero

Una vez completada la excavación y, si es necesario, la plantilla de limpieza, se procede a la elaboración y colocación del acero de refuerzo. Este armado es más complejo que en las zapatas aisladas o corridas, ya que a menudo implica dos mallas de acero (superior e inferior) y refuerzos especiales para vigas integradas o puntos de concentración de carga. Es crucial utilizar “pollos” o separadores adecuados para mantener el recubrimiento necesario y garantizar que el acero no tenga contacto directo con el suelo. También se deben preparar las cimbras perimetrales que delimitarán la losa y se revisan las instalaciones ocultas (tuberías sanitarias, eléctricas, etc.) que quedarán embebidas en el concreto.

Paso 3: Colado y Compactación de la Losa

Previo al colado, se verifica que la cimbra esté bien preparada y se humedece la superficie. El concreto para la losa de cimentación suele ser premezclado y se bombea para una distribución eficiente sobre toda la superficie. Durante el vertido, el personal debe trabajar rápidamente para extender el concreto con rastrillos y proceder a la compactación con vibradores. La vibración es fundamental para eliminar el aire atrapado y asegurar la integridad de la losa. Una vez compactado, se le da el acabado superficial con herramientas como llanas.

Paso 4: Curado de la Losa

Al igual que con otros elementos de concreto, el curado de la losa de cimentación es esencial. Este proceso, que dura al menos siete días después del colado, asegura que el concreto alcance su resistencia diseñada y evita la aparición de fisuras por secado prematuro. Se puede realizar mediante riego constante, cubriendo con lonas húmedas o aplicando membranas de curado.

Pilotes Colados en Sitio: Cimentaciones Profundas

Los pilotes son elementos de cimentación profunda que transmiten las cargas de la estructura a estratos de suelo más competentes, ubicados a profundidades considerables. El proceso de construcción de pilotes colados en sitio es especializado y depende de las características del terreno.

Paso 1: Perforación en el Terreno

El primer paso es la perforación del terreno para crear el hueco donde se formará el pilote. Si el terreno es estable, se puede utilizar un pilote barrenado sin entubación (tipo CPI-7), realizado con equipos de rotación que extraen el suelo. Si el terreno es inestable y tiende a colapsar, se utiliza el barrenado con entubación recuperable o la colocación de un tubo permanente que funciona como encamisado.

Paso 2: Habilitado y Armado del Acero de Refuerzo

El armado de acero para los pilotes es complejo debido a sus dimensiones y peso. Se habilita cuidadosamente antes de la perforación, ya que su manipulación posterior requiere equipo especializado.

Paso 3: Colocación del Armado de Acero y Tubo Tremie

Una vez realizada la perforación, el armado de acero se introduce en el hueco con la ayuda de una grúa debido a su peso y tamaño. Posteriormente, se introduce un tubo tremie, que es un tubo con una tolva en la parte superior, utilizado para verter el concreto desde el fondo de la perforación, evitando que se mezcle con lodo o agua residual y asegurando la calidad del concreto en toda la longitud del pilote.

Paso 4: Colado del Pilote

El concreto se vierte a través del tubo tremie, llenando el hueco desde abajo hacia arriba. A medida que el concreto asciende, el tubo tremie se va retirando. La compactación se logra por el propio peso del concreto y, en algunos casos, con vibradores especiales. Una vez colado, el pilote se deja fraguar y endurecer. El curado se realiza de forma natural dentro del suelo o mediante métodos específicos si alguna parte queda expuesta.

Consideraciones Clave y Preguntas Frecuentes en la Construcción de Zapatas

La correcta ejecución de cada paso es fundamental para la integridad de la cimentación. Algunos aspectos críticos a considerar incluyen:

• Precisión en el Recubrimiento: Asegurar que el acero de refuerzo tenga el recubrimiento adecuado de concreto lo protege de la corrosión y garantiza su eficacia estructural. Los “pollos” son esenciales para esto.
• Calidad del Concreto: Ya sea preparado en obra o premezclado, la dosificación correcta y la resistencia adecuada (f’c) son indispensables. Se debe verificar que el concreto cumpla con las especificaciones.
• Vibrado y Compactación: La vibración adecuada es vital para eliminar el aire atrapado y evitar la segregación del concreto, que puede llevar a zonas porosas y débiles.
• Curado Riguroso: El curado no es un paso opcional. Mantiene la humedad necesaria para que el cemento se hidrate correctamente, permitiendo que el concreto desarrolle su resistencia completa y evitando fisuras por contracción.
• Condiciones Ambientales: Evitar el colado bajo lluvia intensa, temperaturas extremas (superiores a 40°C o riesgo de heladas por debajo de 0°C en las 48 horas siguientes) es crucial para la calidad del concreto.

Preguntas Frecuentes (FAQ)

¿Qué es una zapata de cimentación de concreto armado?

Es un elemento estructural de concreto reforzado con acero de refuerzo, que forma parte de la cimentación de un edificio. Su función principal es recibir las cargas de la estructura (columnas, muros) y distribuirlas sobre una superficie de terreno mayor, transmitiéndolas de forma segura y uniforme al suelo subyacente.

¿Cuál es el propósito de la plantilla de concreto?

La plantilla de concreto, o concreto de limpieza, es una capa delgada (generalmente 5 cm de espesor y 100 kg/cm² de resistencia) que se vierte en el fondo de la excavación. Su objetivo no es estructural, sino proporcionar una superficie limpia, nivelada y seca para el correcto apoyo del acero de refuerzo y evitar que el concreto estructural entre en contacto directo con la humedad o impurezas del terreno.

¿Por qué son importantes los “pollos” o calces en el armado de la zapata?

Los “pollos” o calces son pequeños soportes de concreto que elevan la parrilla de acero de refuerzo por encima de la plantilla. Son cruciales para garantizar el “recubrimiento” del acero, es decir, el espesor de concreto que lo rodea. Un recubrimiento adecuado protege el acero de la corrosión y asegura que trabaje eficientemente como parte de la estructura compuesta de concreto armado.

¿Cuánto acero de refuerzo se usa aproximadamente en una zapata de cimentación?

La cantidad de acero de refuerzo (cuantía) varía según el diseño estructural específico de cada zapata. Sin embargo, en una zapata de cimentación de concreto armado, es común encontrar una cuantía aproximada de 50 kg de acero por metro cúbico de concreto (50 kg/m³). Esta cifra es una referencia y siempre debe ajustarse a los cálculos del ingeniero estructural.

¿Cuál es la resistencia típica del concreto utilizado en zapatas?

Para el concreto estructural de las zapatas, una resistencia comúnmente especificada es f'c=210 kg/cm² (21 MPa). Para la plantilla de limpieza, la resistencia suele ser menor, alrededor de 100 kg/cm².

¿Cuánto tiempo se debe curar el concreto de una zapata?

El curado es un proceso esencial que debe aplicarse durante al menos siete días posteriores al colado del concreto. Esto permite que el concreto desarrolle su resistencia máxima y evita la aparición de fisuras por contracción debido a la pérdida prematura de humedad.

¿Qué condiciones ambientales pueden afectar el colado del concreto?

Se deben suspender los trabajos de colado en caso de lluvia intensa, nieve, viento excesivo, temperaturas ambiente superiores a 40°C, o si se prevé que la temperatura pueda descender por debajo de los 0°C en las 48 horas siguientes al colado. Estas condiciones pueden comprometer la calidad y resistencia final del concreto.

Conclusión: La Solidez Nace desde los Cimientos

La construcción de una zapata de concreto es un proceso que exige atención al detalle y un estricto apego a las especificaciones técnicas. Desde la primera pala de excavación hasta el último día de curado, cada etapa es vital para garantizar la solidez y durabilidad de la cimentación. Las zapatas, ya sean aisladas, corridas, losas de cimentación o pilotes, son la base invisible pero insustituible sobre la que descansa la seguridad de nuestras edificaciones. Invertir tiempo y recursos en una construcción de calidad de estos elementos no es un gasto, sino la mejor garantía para una estructura robusta y segura que perdure a través del tiempo.
