El Armado de Zapatas: Cimientos de un Futuro Sólido

El proceso de edificación de cualquier estructura comienza, literalmente, desde abajo. Las zapatas, esos elementos fundamentales que transfieren las cargas de una edificación al suelo, son a menudo la primera interacción directa de un constructor con el diseño estructural. Aunque su lectura en los planos pueda parecer sencilla por su aparente simplicidad, su correcta ejecución en obra es de vital importancia, especialmente para aquellos que se inician en la supervisión o construcción. Un cimiento bien ejecutado es la garantía de estabilidad y durabilidad de toda la estructura.

¿Qué es una Zapata y Por Qué es Crucial?

Una zapata es un tipo de cimentación superficial que recibe las cargas de un elemento estructural vertical, como una columna o un muro, y las distribuye sobre una superficie más amplia del terreno, reduciendo así la presión sobre el suelo. Su diseño y cálculo se realizan en la fase de ingeniería estructural, y los planos resultantes son la hoja de ruta para su construcción. La importancia de una zapata radica en su rol como interfaz entre la estructura y el terreno, asegurando que las cargas se transmitan de manera segura y que la edificación no sufra asentamientos diferenciales o fallas por capacidad portante del suelo.

Componentes Esenciales de una Zapata Bien Construida

Aunque una zapata pueda parecer un bloque simple de hormigón, su armado implica la integración de varios elementos que, en conjunto, aseguran su funcionalidad y resistencia. A continuación, detallamos las partes clave que se ensamblan para una zapata lista para el vaciado:

• Parrilla de Acero y Armadura de Columna: Estos son el esqueleto de la zapata y la columna. La parrilla, generalmente compuesta por varillas corrugadas dispuestas en una malla, es la armadura principal de la zapata, diseñada para resistir las tensiones de tracción. La armadura de la columna, por su parte, se ancla en la zapata a través de ganchos o "patitas", asegurando la continuidad estructural.
• Puntales Provisionales: Cruciales para mantener la armadura de la columna perfectamente vertical y en su posición exacta durante el vaciado del hormigón de la zapata. Sin estos soportes temporales, la armadura podría desplazarse, comprometiendo la alineación de la columna futura.
• Encofrado Lateral: Es el molde que confina el hormigón fresco hasta que endurece. Puede ser de madera (a menudo reutilizada o de bajo costo, ya que puede quedar trabada) o, en suelos con buena cohesión y cortes limpios, el propio terreno puede servir como encofrado natural, lo que se conoce como "encofrado de tierra". Esta última opción es eficiente y económica, pero requiere un suelo de calidad.

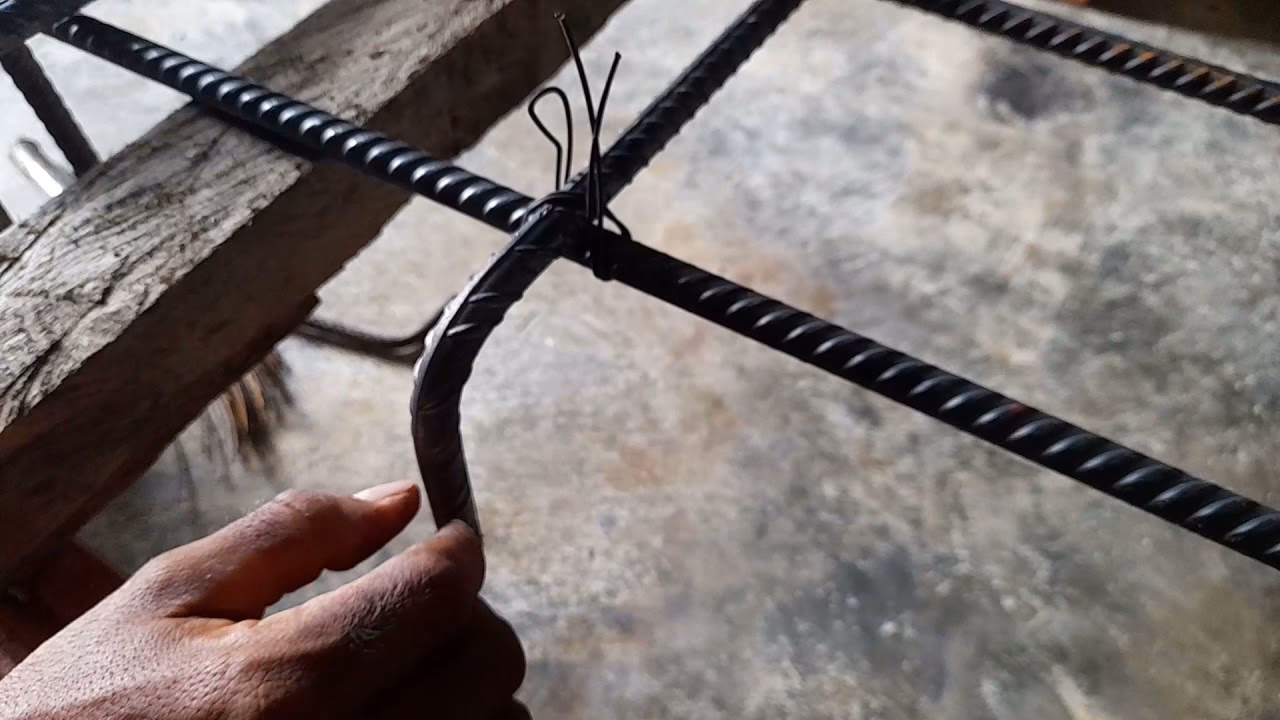

• Ganchos de la Parrilla y Ganchos de la Columna: Los ganchos en los extremos de las varillas de la parrilla son fundamentales para el anclaje y la transmisión de esfuerzos. Su longitud estándar suele ser de 12 veces el diámetro de la varilla. Los ganchos de la columna, que anclan la armadura de la columna a la zapata, son comúnmente de 15 cm, aunque muchos constructores los extienden hasta 30 cm para mayor estabilidad durante el montaje y el vaciado, creando lo que coloquialmente se llama "patitas para la columna".
• Plomada: Una herramienta básica pero indispensable. Se utiliza para verificar la verticalidad exacta de la armadura de la columna antes del vaciado, asegurando que la columna se eleve de manera recta.
• "Galletas" o Separadores: Pequeños elementos que se colocan bajo la parrilla de acero para asegurar la separación adecuada entre la armadura y la base del encofrado o la carpeta de hormigón pobre. Esta separación, que debe ser de al menos 6 a 7 centímetros para elementos en contacto directo con el suelo, garantiza el recubrimiento de hormigón necesario para proteger el acero de la corrosión. En obra, a menudo se utilizan rocas limpias del mismo terreno como separadores provisionales.
• Carpeta de Hormigón Pobre: Una capa de hormigón de baja dosificación (pobre en cemento) que se vacía sobre la superficie compactada del terreno, un día antes del armado de la zapata. Su propósito es múltiple: proporciona una superficie limpia y nivelada para el armado de la parrilla, facilita el replanteo preciso de los ejes y el centrado de la armadura de las columnas, y actúa como una barrera entre el suelo y el hormigón estructural de la zapata.

Tabla de Componentes Clave de una Zapata

El Proceso Constructivo Paso a Paso

El armado de una zapata sigue una secuencia lógica que optimiza la eficiencia y asegura la calidad:

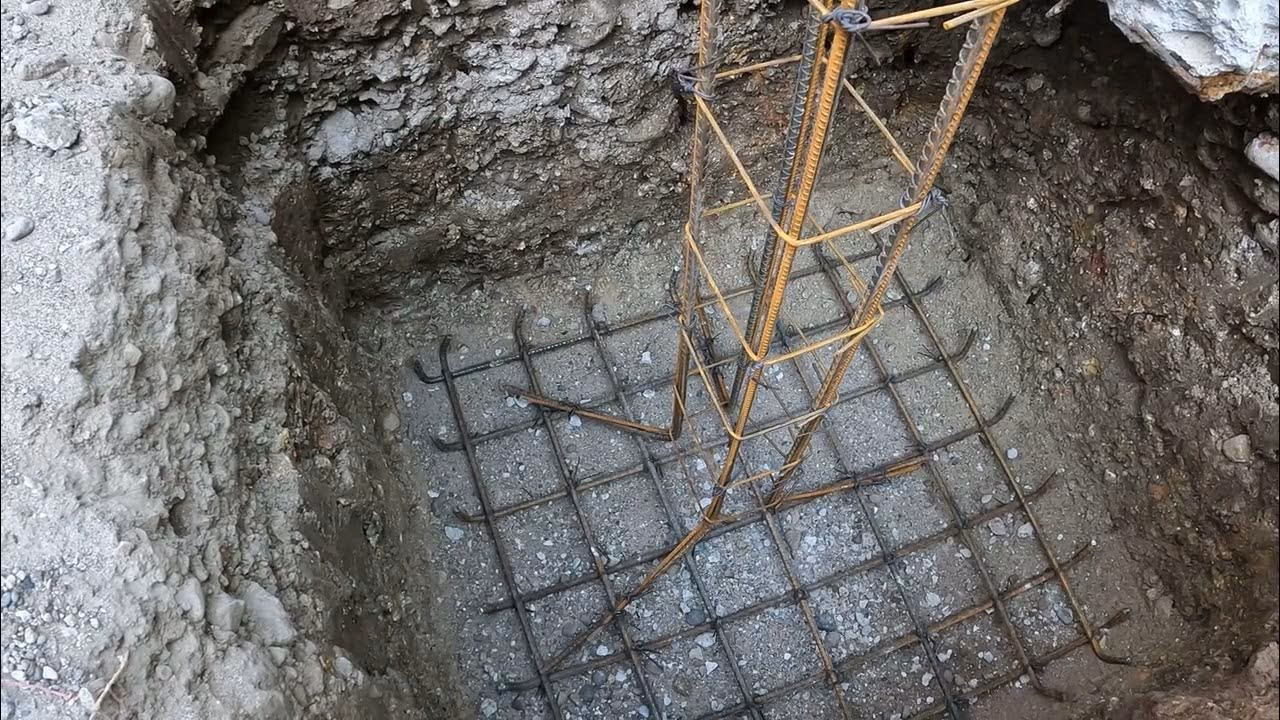

1. Excavación del Terreno: Una vez definido el nivel de desplante (la profundidad a la que se apoyará la zapata), se procede con la excavación. Para grandes volúmenes, se utiliza maquinaria pesada, pero el perfilado de los cortes laterales y la nivelación final de la base se realizan a mano, con palas y picotas, para lograr la precisión requerida.
2. Replanteo y Trazado: Sobre la superficie de la excavación (o sobre la carpeta de hormigón pobre una vez vaciada), se realiza el replanteo de la zapata y de los ejes de las columnas. Esto se hace con hilos, estacas y ocre o cal para marcar las dimensiones exactas y la posición de la armadura.
3. Vaciado de la Carpeta de Hormigón Pobre: Si se contempla, esta capa se vierte sobre el terreno compactado. Es fundamental dejarla fraguar el tiempo suficiente (generalmente 24 horas) antes de continuar con el armado.
4. Armado y Colocación de la Parrilla y Armadura de Columna: Se ensambla la parrilla de acero de la zapata y la armadura de la columna, asegurándose de que los ganchos estén correctamente formados y orientados. Se colocan las "galletas" o separadores en la base de la excavación o sobre la carpeta de hormigón pobre, y luego se posiciona la parrilla. Finalmente, se inserta la armadura de la columna, verificando su verticalidad con la plomada y asegurándola con los puntales provisionales.
5. Colocación del Encofrado: Se instalan los moldes laterales de madera o se perfilan los muros de tierra, si el suelo lo permite, para contener el hormigón.
6. Vaciado del Hormigón Estructural: Con todos los elementos en su lugar y verificados, se procede al vaciado del hormigón. Es crucial que la mezcla tenga la dosificación correcta y una baja relación agua/cemento para lograr la forma piramidal truncada típica de las zapatas, lo que optimiza su resistencia y comportamiento estructural.

Consideraciones Críticas y Errores a Evitar

La construcción de zapatas no está exenta de desafíos y errores comunes que deben ser prevenidos:

Losa de Fundación vs. Zapatas: Un punto crucial en el diseño de cimentaciones es decidir entre zapatas individuales o una losa de fundación (radier). Si la superficie total de zapatas excede el 50% del área de emplazamiento del inmueble, o si las zapatas individuales comienzan a solaparse debido a su cercanía, es una señal clara de que una losa de fundación podría ser una solución más eficiente y económica. Una losa distribuye mejor las cargas en suelos de baja capacidad portante y minimiza los asentamientos diferenciales.

Dosificaciones del Hormigón: Contrario a la intuición, las dosificaciones de hormigón para zapatas suelen ser ligeramente "más pobres" que las de columnas o losas. Mientras que una columna podría usar una proporción de cemento:arena:grava de 1:2:3, para zapatas es común adoptar 1:2:4 o incluso 1:2.5:4. Sin embargo, es imperativo realizar ensayos de resistencia para asegurar que el hormigón alcance al menos 20 MPa, garantizando la capacidad portante requerida.

Tabla Comparativa de Dosificaciones de Hormigón (Ejemplos)

Prácticas No Recomendables: Una costumbre extendida, pero desaconsejable, es la de colocar una "cama" de piedras grandes (piedra manzana) antes del vaciado de la zapata o la carpeta de hormigón pobre. Esta práctica puede generar espacios vacíos entre las piedras que, con el tiempo y la humedad del terreno, pueden propiciar asentamientos no deseados debido a la fluencia plástica del suelo que rellena esos vacíos. Es preferible una base de terreno compactado o la carpeta de hormigón pobre directamente.

La Importancia del Estudio de Suelos y Medidas Correctas: La dimensión de una zapata nunca debe adoptarse de forma empírica o basándose en construcciones previas en la zona. Cada terreno es único, y un estudio de suelos es el único método confiable para determinar la capacidad portante del suelo y, a partir de ahí, calcular las dimensiones óptimas de la base de la zapata. Una vez conocida la longitud de la base, la altura de la zapata suele oscilar entre un cuarto y un tercio de esa longitud. La construcción empírica, aunque común en viviendas pequeñas, es una fuente frecuente de asentamientos problemáticos a largo plazo.

El Armado de Parrillas a Carbón: El Arte de Asar en Casa

Pasando de los cimientos de la construcción a los pilares de la gastronomía, el armado de una parrilla a carbón es una tarea gratificante que culmina en innumerables momentos de disfrute. Aunque su propósito es distinto al de una zapata, ambos procesos comparten la necesidad de un ensamblaje correcto para asegurar funcionalidad y durabilidad. Una parrilla a carbón es una estructura diseñada para soportar temperaturas extremas y prolongadas, utilizando el carbón como combustible principal. Afortunadamente, su montaje es accesible para cualquier aficionado al bricolaje, requiriendo a menudo solo un desatornillador.

Más Allá de la Carne: Entendiendo tu Parrilla

Las parrillas a carbón varían en tamaño, capacidad y accesorios, pero su estructura fundamental es siempre la misma: una cavidad de combustión y rejillas para asar. Los modelos más completos, como el que se describe, pueden incluir ruedas para movilidad, una cubierta con termómetro para control de temperatura, reguladores de tiraje de aire para gestionar la combustión, múltiples rejillas (para cocinar y calentar), repisas laterales para soporte y una bandeja de combustión ajustable y perforada que facilita la caída de cenizas a una bandeja removible inferior. Comprender cada una de estas partes es clave para un ensamblaje exitoso.

Desempacando y Reconociendo las Piezas

El primer y más crítico paso en el armado de cualquier equipo es la identificación de todas las piezas. Los manuales de usuario son tus mejores aliados, ya que detallan cada componente, especialmente los diferentes tipos de tornillos y tuercas necesarios para cada unión. Muchos kits de parrillas facilitan este proceso organizando las fijaciones en bandejas separadas, lo que agiliza enormemente el montaje.

Guía de Ensamblaje Paso a Paso

El proceso de ensamblaje es una secuencia lógica que construye la parrilla desde su base hasta sus accesorios:

1. Unión de la Estructura Principal: Comienza uniendo los paneles que formarán la cámara de combustión y las patas. Asegúrate de que cada pata se coloque en la posición indicada, ya que a menudo son diferentes. Finalmente, fija el panel base inferior, que no solo sirve como rejilla de almacenamiento (para el carbón o utensilios) sino que también rigidiza el conjunto de las patas, aportando estabilidad.
2. Fijación de Regatones y Ruedas: En las patas designadas para ser fijas (generalmente dos), se embuten los regatones, que son topes de goma que protegen el suelo y dan estabilidad. Las ruedas, por su parte, se fijan en las patas opuestas mediante pasadores tipo pinche, permitiendo la movilidad de la parrilla.
3. Instalación de la Tapa del Carbón: Si tu parrilla cuenta con una tapa inferior para la cámara de combustión, esta se instala utilizando las bisagras incorporadas en el panel frontal. Una vez fijada, se instala la manilla, que a menudo tiene un mecanismo de torsión para controlar el pestillo de la tapa.
4. Ensamblaje de los Reguladores de Tiraje: Estos elementos son cruciales para controlar el flujo de aire hacia la zona de combustión, permitiendo regular la temperatura. Se encuentran tanto en la cámara de calor como en la cubierta. Se colocan los discos sobre las ranuras dispuestas y se fijan con los "reguladores de mariposa", que permiten girar los discos para abrir o cerrar las entradas de aire.
5. Colocación de la Bandeja para Cenizas: Esta bandeja, a la que solo hay que instalarle la manilla, se desliza por las ranuras inferiores del cuerpo de la parrilla. Su diseño removible facilita enormemente la limpieza después de cada uso, un aspecto fundamental para el mantenimiento.
6. Instalación de la Bandeja para Carbón: Si la parrilla incluye una bandeja específica para el carbón, esta vendrá con soportes preensamblados que se fijan a la estructura a través de orificios en el panel trasero. Simultáneamente, se instala la manilla que permitirá regular la altura de esta bandeja, pasándola por el "alturador" del panel frontal. Esta característica es clave para controlar la intensidad del calor sobre los alimentos.
7. Enganche de las Repisas Laterales: Las repisas, ideales para apoyar utensilios, platos o ingredientes, se fijan mediante un sistema de ranuras y pernos. Primero se colocan los pernos superiores, donde se enganchan las escuadras de las repisas, y luego los inferiores, que las fijan de forma segura.
8. Fijación de la Tapa Superior: Las bisagras de la tapa se dividen en partes que van al cuerpo de la parrilla, a la tapa misma y la unión entre ambas. La tapa o cubierta a menudo incorpora una manilla y un termómetro. Ambas piezas deben instalarse con tuercas por dentro, siguiendo las instrucciones específicas del manual del producto. El termómetro, en particular, suele fijarse con una única tuerca.

Optimizando tu Experiencia al Asar

Una vez armada, tu parrilla está lista para la acción. Recuerda que el control del tiraje de aire es vital para regular la temperatura interna; más aire significa más calor. Mantén siempre limpia la bandeja de cenizas para asegurar un flujo de aire óptimo y un rendimiento eficiente. Las repisas laterales te brindarán un espacio de trabajo invaluable, evitando desplazamientos innecesarios mientras cocinas. Con estos consejos, estarás preparado para disfrutar al máximo de tu nueva parrilla.

Preguntas Frecuentes

Para el Armado de Zapatas:

• ¿Cuál es la función principal de la carpeta de hormigón pobre en una zapata? Sirve para proporcionar una superficie limpia y nivelada sobre la cual armar la parrilla de acero, facilitar el replanteo preciso de los ejes y actuar como una barrera de limpieza entre el suelo y el hormigón estructural.
• ¿Por qué es importante el estudio de suelos antes de construir zapatas? Es crucial porque determina la capacidad portante del terreno, lo que permite calcular las dimensiones exactas y seguras de la zapata, evitando asentamientos indeseados y garantizando la estabilidad de la estructura.
• ¿Qué son las "galletas" en el armado de zapatas? Son pequeños separadores (a menudo rocas limpias o bloques de mortero prefabricados) que se colocan bajo la parrilla de acero para asegurar un recubrimiento mínimo de hormigón (6-7 cm) que proteja el acero de la corrosión al estar en contacto con el suelo.
• ¿Cuándo debería considerar una losa de fundación en lugar de zapatas individuales? Se recomienda considerar una losa de fundación (radier) cuando la superficie de las zapatas individuales excede el 50% del área de emplazamiento del edificio, o cuando las zapatas están tan cerca que se solapan, ya que una losa ofrece una mejor distribución de cargas y reduce los asentamientos diferenciales en esos casos.
• ¿Qué longitud deben tener los ganchos de la parrilla y la columna? Los ganchos de la parrilla suelen tener una longitud de 12 veces el diámetro de la varilla de acero. Los ganchos de la columna suelen ser de unos 15 cm según cálculo, aunque constructores pueden extenderlos a 30 cm para mayor estabilidad durante el montaje.

Para el Armado de Parrillas a Carbón:

• ¿Qué función cumplen los reguladores de tiraje en una parrilla a carbón? Permiten controlar la cantidad de aire que entra y sale de la cámara de combustión, lo cual es fundamental para regular la temperatura interna de la parrilla y la intensidad del fuego.
• ¿Es necesario que las patas de la parrilla sean todas diferentes? Sí, en muchos modelos de parrillas, las patas tienen diseños específicos para sus posiciones (por ejemplo, para fijación con regatones o para instalación de ruedas), por lo que es crucial seguir el manual para su correcta colocación.
• ¿Cómo se ajusta la altura de la bandeja de carbón en una parrilla? Se ajusta mediante una manilla o manivela que se conecta a los soportes de la bandeja y se desliza por una ranura vertical en el panel frontal de la parrilla, permitiendo acercar o alejar el carbón de los alimentos.
• ¿Por qué es crucial identificar todas las piezas antes de armar una parrilla? Identificar las piezas y, especialmente, los tornillos y tuercas adecuados para cada paso, previene errores de montaje, ahorra tiempo y asegura que la estructura final sea segura y estable.
• ¿Qué son los "regatones" en el contexto de una parrilla? Son topes de goma o plástico que se embuten en las patas de la parrilla, proporcionando estabilidad, protegiendo el suelo de rayones y evitando el deslizamiento de la parrilla.
