Cálculo de Movimiento de Tierra: Guía Esencial

En el vasto universo de la construcción y la ingeniería civil, la capacidad de prever, planificar y ejecutar con precisión es la piedra angular del éxito. Uno de los procesos más fundamentales y, a menudo, subestimados, es el cálculo del movimiento de tierras. Este proceso no es meramente una operación matemática, sino una disciplina crítica que impacta directamente en la viabilidad económica, la eficiencia operativa y la sostenibilidad ambiental de casi cualquier proyecto que involucre la modificación del terreno.

Desde la creación de una simple zanja hasta la conformación de complejas infraestructuras viales, pasando por la preparación de cimentaciones para edificios monumentales, el movimiento de tierras es omnipresente. Comprender cómo estimar el volumen de suelo a remover o a añadir es esencial para evitar sobrecostos, retrasos y problemas estructurales. Este artículo profundiza en los conceptos, métodos y aplicaciones de este cálculo vital, brindándote una guía completa para dominarlo.

¿Qué es el Movimiento de Tierras (Earthworks) y por qué es Vital?

El movimiento de tierras, o earthworks en inglés, se refiere al conjunto de operaciones relacionadas con la excavación, transporte, depósito, conformación y compactación de materiales térreos para modificar la topografía de un terreno. Su objetivo principal es adecuar una superficie natural a una superficie de diseño específica, ya sea para construir una carretera, un edificio, un canal, una presa o cualquier otra infraestructura.

El cálculo del volumen de movimiento de tierras es la estimación precisa de la cantidad de suelo que debe ser excavado (corte) o rellenado (terraplén) para alcanzar los niveles deseados de un proyecto. Este proceso es de vital importancia por varias razones:

• Estimación de Costos: La maquinaria, el personal y el tiempo necesario para mover grandes volúmenes de tierra representan una parte significativa del presupuesto total de un proyecto. Una estimación precisa evita sorpresas financieras.
• Planificación de Recursos: Permite determinar la cantidad y tipo de equipo pesado requerido (excavadoras, cargadoras, camiones volquete), así como la necesidad de materiales de relleno externos o la gestión de excedentes de material.
• Optimización de Tiempos: Conocer los volúmenes permite programar las fases de trabajo de manera eficiente, minimizando los plazos de ejecución.
• Diseño y Estabilidad: Asegura que la superficie final cumpla con las especificaciones de diseño, garantizando la estabilidad estructural de las edificaciones o infraestructuras sobre ella.
• Impacto Ambiental: Ayuda a gestionar los excedentes de tierra de manera responsable, identificando sitios de depósito adecuados o la posibilidad de reutilizar el material dentro del mismo proyecto.

Los Fundamentos del Cálculo de Volumen: Terreno Natural vs. Superficie de Diseño

El punto de partida para cualquier cálculo de movimiento de tierras es la comparación entre dos superficies: el terreno existente (o terreno natural) y la superficie Datum (o superficie de diseño/rasante). El terreno natural es la topografía original del área de trabajo, obtenida mediante levantamientos topográficos con equipos como estaciones totales, GPS o drones. La superficie Datum, por otro lado, es la forma final que se desea lograr en el terreno, definida en los planos de ingeniería civil del proyecto.

El cálculo se basa en determinar el volumen entre estas dos superficies. Si la superficie de diseño está por debajo del terreno natural, se generará un volumen de corte (excavación). Si la superficie de diseño está por encima, se requerirá un volumen de relleno (terraplén). El objetivo es, a menudo, buscar un balance de corte y relleno para minimizar el transporte de material fuera del sitio o la importación de material.

Métodos Principales para el Cálculo de Volumen de Tierras

Existen diversos métodos para calcular el volumen de movimiento de tierras, que varían en complejidad y precisión. Los más comunes y utilizados, especialmente en proyectos de construcción, son el Método Prismoidal y el Método del Área Final. Estos se aplican a menudo a partir de secciones transversales del terreno.

Método Prismoidal Simple

Este método es considerado más preciso que el método del área final para secciones transversales regulares, ya que considera la forma de un prismodide, un sólido cuyas bases son polígonos paralelos y cuyas caras laterales son trapecios o triángulos. Es ideal cuando se tienen tres secciones transversales (inicial, intermedia y final) que representan la progresión del volumen.

La fórmula prismoidal simple (para secciones transversales regulares) es:

Volumen de movimiento de tierras = (A1 + 4M + A2) * L / 6

Donde:

• A1: Representa el área de la primera sección transversal (en m²).
• A2: Es el área de la última sección transversal (en m²).
• M: Es la suma de las áreas de las secciones transversales intermedias (excluyendo la primera y la última), o en la forma simple, el área de la sección transversal a la mitad de la distancia entre A1 y A2 (en m²).
• L: Es la distancia entre la primera y la última sección transversal (en metros).

Ejemplo de Cálculo con el Método Prismoidal

Imaginemos que tenemos los siguientes datos para un tramo de terreno:

• Área de la primera sección transversal (A1): 10 m²
• Área de la última sección transversal (A2): 20 m²
• Área de la sección transversal intermedia (M): 15 m²
• Distancia entre la primera y la última sección (L): 10 m

Aplicando la fórmula:

Volumen = (10 + 4 * 15 + 20) * 10 / 6

Volumen = (10 + 60 + 20) * 10 / 6

Volumen = 90 * 10 / 6

Volumen = 900 / 6 = 150 m³

Método del Área Final (o Promedio de Áreas)

Este método es más sencillo y se utiliza comúnmente cuando las secciones transversales son irregulares o cuando se busca una aproximación rápida. Consiste en promediar las áreas de dos secciones transversales consecutivas y multiplicarlas por la distancia entre ellas.

La fórmula del método del área final (para secciones transversales irregulares) es:

Volumen de movimiento de tierras = (A1 + A2) * L / 2

Donde:

• A1: Representa el área de la primera sección transversal (en m²).
• A2: Es el área de la última sección transversal (en m²).
• L: Es la distancia entre la primera y la última sección transversal (en metros).

Ejemplo de Cálculo con el Método del Área Final

Utilizando los mismos datos que en el ejemplo anterior, pero asumiendo que solo consideramos las dos secciones extremas:

• Área de la primera sección transversal (A1): 10 m²
• Área de la última sección transversal (A2): 20 m²
• Distancia entre la primera y la última sección (L): 10 m

Aplicando la fórmula:

Volumen = (10 + 20) * 10 / 2

Volumen = 30 * 5

Volumen = 150 m³

Es importante notar que, en este ejemplo simplificado, ambos métodos arrojan el mismo resultado. Sin embargo, en la práctica, con secciones más complejas o irregularidades, el método prismoidal tiende a ser más preciso.

Tabla Comparativa de Métodos

Aplicaciones Clave del Cálculo de Movimiento de Tierras

El cálculo de volumen de movimiento de tierras es una herramienta indispensable en una amplia gama de industrias y proyectos. Su aplicación es crucial para la viabilidad y el éxito de las obras.

Construcción de Carreteras y Vías

En la construcción de infraestructuras lineales como carreteras, ferrocarriles o canales, el cálculo de corte y relleno es la base para determinar el perfil longitudinal y transversal de la vía. Permite equilibrar los volúmenes para minimizar la necesidad de transportar material a largas distancias, optimizando la optimización de recursos y reduciendo costos de combustible y mano de obra.

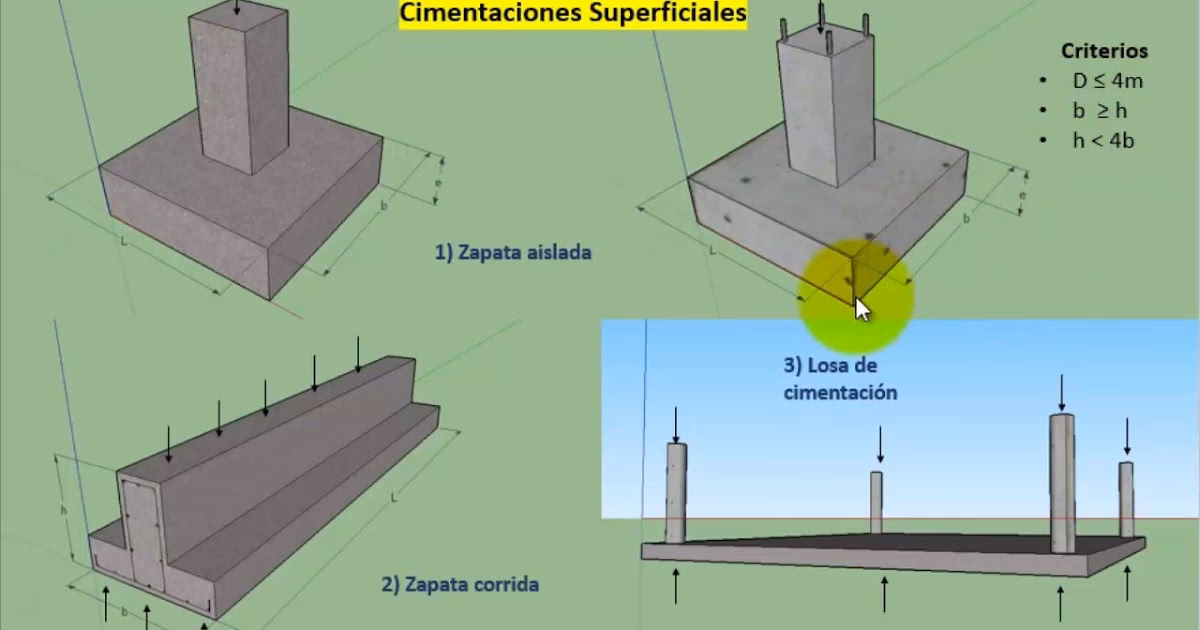

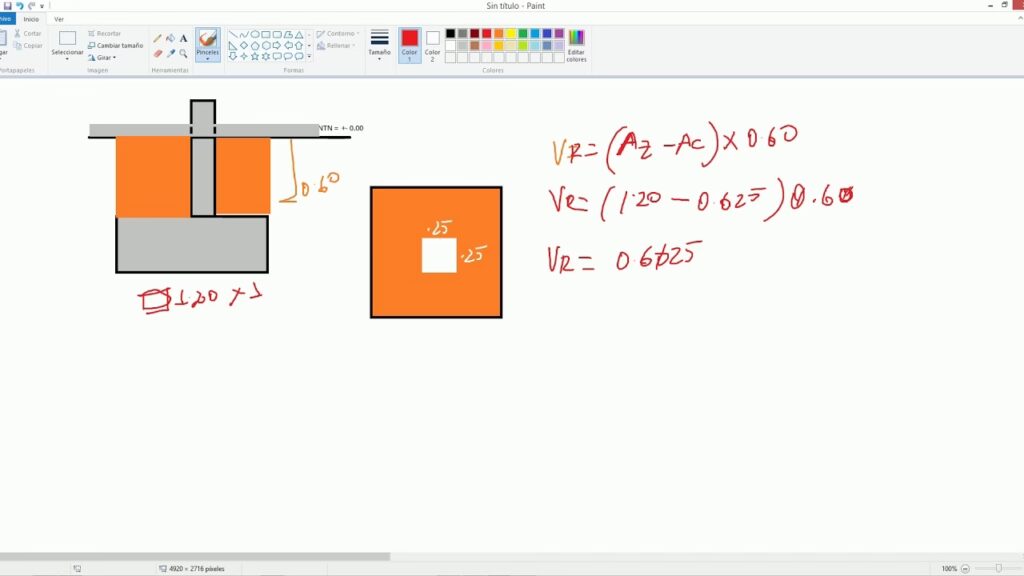

Cimentaciones y Edificaciones

Antes de erigir cualquier estructura, es necesario preparar el terreno. Esto implica excavaciones para cimentaciones, sótanos o para nivelar el sitio. El cálculo de movimiento de tierras determina la profundidad y el volumen de excavación, así como la cantidad de material de relleno si se requiere elevar el nivel del suelo.

Paisajismo y Diseño Urbano

En proyectos de paisajismo, se modifican las pendientes y formas del terreno para crear elementos estéticos como bermas, estanques, terrazas o jardines. El cálculo de volúmenes asegura que se tenga el suelo necesario para las nuevas formas o que se gestione adecuadamente el material excedente.

Canales y Obras Hidráulicas

La construcción de canales de riego, drenajes o diques implica excavar grandes volúmenes de tierra para crear un cauce o conformar una barrera. La precisión en estos cálculos es vital para la funcionalidad hidráulica y la estabilidad de la estructura.

Minería

En operaciones mineras, el movimiento de tierras es constante. El cálculo de volumen es fundamental para estimar la cantidad de material estéril a remover para acceder a los depósitos minerales, así como para la planificación de vertederos y la rehabilitación de terrenos.

Importancia Estratégica y Beneficios Adicionales

Más allá de la mera estimación de cantidades, una comprensión profunda y una aplicación precisa del cálculo de movimiento de tierras ofrecen beneficios estratégicos que impactan en la totalidad del ciclo de vida de un proyecto.

• Control de Presupuesto y Riesgos: La precisión en los volúmenes se traduce directamente en un control más estricto del presupuesto. Una estimación errónea puede llevar a costos adicionales significativos por alquiler de maquinaria extra, compra de material de relleno o disposición de excedentes.
• Eficiencia Operacional: Permite la planificación detallada de las rutas de transporte, la secuencia de excavación y relleno, y la asignación de equipos, minimizando los tiempos muertos y maximizando la productividad.
• Sostenibilidad Ambiental: Fomenta la minimización de residuos al buscar un balance entre corte y relleno, reduciendo la necesidad de canteras de préstamo y vertederos, lo que disminuye la huella de carbono del proyecto.
• Cumplimiento Normativo: En muchos lugares, existen regulaciones sobre la disposición de suelos y la alteración del terreno. Un cálculo preciso ayuda a cumplir con estas normativas y evitar multas.
• Seguridad en la Obra: Una planificación adecuada del movimiento de tierras, incluyendo la estabilidad de taludes y la ubicación de acopios, contribuye a un entorno de trabajo más seguro.

Factores a Considerar y Desafíos en el Cálculo

Aunque las fórmulas son directas, la realidad del terreno presenta desafíos que deben ser considerados para una estimación precisa:

• Tipos de Suelo y Compacidad: No todos los suelos se comportan igual. La compactación varía, y un suelo excavado (suelto) ocupará más volumen que en su estado natural (esponjamiento) y menos al ser compactado como relleno (contracción). Estos factores (factores de esponjamiento y contracción) deben ser aplicados a los volúmenes calculados.
• Irregularidad del Terreno: Los terrenos raramente son perfectamente uniformes. La presencia de rocas, cavidades, o cambios bruscos de pendiente puede complicar los levantamientos y la aplicación de métodos simples.
• Balance Corte/Relleno: Idealmente, un proyecto busca que el volumen de corte sea igual al volumen de relleno necesario, minimizando los movimientos de material. Lograr este balance es un arte y una ciencia que requiere ajustes en el diseño.
• Tecnología y Herramientas: Hoy en día, el cálculo manual es cada vez menos común para grandes proyectos. Se utilizan software CAD (Diseño Asistido por Computadora) como AutoCAD Civil 3D, sistemas GIS (Sistemas de Información Geográfica), drones con fotogrametría y escáneres láser 3D para obtener modelos de terreno de alta resolución y realizar cálculos volumétricos automatizados con gran precisión.

Preguntas Frecuentes (FAQ) sobre el Cálculo de Movimiento de Tierras

¿Qué es el cálculo del volumen de movimiento de tierras?

Es el proceso de estimar la cantidad de suelo (volumen) que necesita ser excavado (corte) o rellenado (terraplén) en un área específica para alcanzar una superficie de diseño deseada en un proyecto de construcción o ingeniería civil. Se trata de determinar la diferencia volumétrica entre el terreno natural y el terreno proyectado.

¿Por qué es importante el cálculo del volumen de movimiento de tierras?

Es crucial porque permite una planificación y ejecución precisa de los proyectos. Ayuda a determinar la cantidad exacta de suelo a mover, optimizando recursos, evitando el desperdicio de material, gestionando los costos de transporte y equipo, y asegurando la estabilidad y funcionalidad de la obra final. En resumen, ahorra tiempo y dinero, y mejora la seguridad.

¿Qué herramientas o software se utilizan para estos cálculos?

Además de los cálculos manuales para proyectos pequeños, para obras de mayor envergadura se utilizan softwares especializados de diseño asistido por computadora (CAD) como Autodesk Civil 3D, Bentley InRoads, o TopoLT. También se emplean sistemas de información geográfica (GIS) y tecnologías de levantamiento avanzadas como drones con fotogrametría y escáneres láser 3D, que generan modelos de terreno digitales de alta precisión.

¿Cómo afecta el tipo de suelo al cálculo del volumen?

El tipo de suelo es un factor crítico. Los suelos tienen diferentes densidades y propiedades de compactación. Al excavar, el suelo se 'esponja' (aumenta su volumen) y al ser compactado como relleno, su volumen disminuye. Estos factores de esponjamiento y contracción deben aplicarse a los volúmenes teóricos calculados para obtener las cantidades reales de material a manejar y transportar.

¿Es posible automatizar el cálculo de movimiento de tierras?

Sí, la automatización es una práctica estándar en la industria moderna. Mediante el uso de modelos de terreno digitales (MDT) generados a partir de levantamientos topográficos y los diseños CAD del proyecto, el software puede calcular automáticamente los volúmenes de corte y relleno, generar informes detallados y visualizar el balance de movimientos de tierra en 3D, lo que mejora significativamente la eficiencia y la exactitud.

Conclusión

El cálculo del volumen de movimiento de tierras es una habilidad y un conocimiento indispensable para cualquier profesional involucrado en la construcción, la ingeniería civil o el paisajismo. No es simplemente un ejercicio matemático, sino una disciplina que sustenta la eficiencia, la rentabilidad y la sostenibilidad de los proyectos.

Comprender los fundamentos, dominar los métodos clave como el prismoidal y el del área final, y considerar los factores que influyen en la precisión, son pasos esenciales para convertirse en un experto en la materia. Con la ayuda de la tecnología moderna, el proceso se ha vuelto más eficiente y preciso que nunca, permitiendo una mejor planificación y ejecución de cualquier obra que transforme el paisaje. La inversión en este conocimiento se traduce directamente en proyectos más exitosos, seguros y económicamente viables.
