Platea de Cimentación: ¿Más Económica que Zapatas?

Al iniciar un proyecto de construcción, la elección del tipo de cimentación es una de las decisiones más críticas. Tradicionalmente, las zapatas aisladas han sido la opción predilecta para muchas estructuras. Sin embargo, existe una alternativa que, bajo ciertas condiciones, no solo ofrece mayor estabilidad y seguridad, sino que también puede resultar sorprendentemente más económica: la platea de cimentación. Pero, ¿cuándo es realmente la platea una opción superior a las zapatas, y por qué su costo podría ser menor de lo esperado? Acompáñenos a desentrañar los secretos de esta robusta base.

La cimentación es el elemento estructural que transfiere el peso de una edificación al terreno subyacente. Su diseño debe asegurar que la estructura permanezca estable y que los asentamientos sean mínimos y uniformes. La platea de cimentación, también conocida como losa de cimentación o losa de fundación, es una zapata combinada que abarca la totalidad del área que la estructura ocupa, soportando de manera integral todos los muros y columnas. Su concepción difiere fundamentalmente de las zapatas aisladas, donde cada elemento estructural descansa sobre su propia base.

¿Cuándo la Platea de Cimentación Supera Económicamente a las Zapatas?

La pregunta clave radica en las condiciones que hacen de la platea una alternativa más viable y rentable. La regla general es clara: si las cargas del edificio son tan elevadas, o la capacidad de carga admisible del suelo es tan reducida, que las zapatas aisladas llegarían a cubrir más de la mitad de la superficie total del edificio, entonces es muy probable que una platea de cimentación sea la opción más ventajosa desde el punto de vista económico.

Este umbral del 50% es un indicador crucial. Cuando las zapatas individuales se vuelven excesivamente grandes y se superponen o quedan muy cercanas entre sí, la ejecución de múltiples excavaciones, encofrados y armaduras se vuelve compleja, lenta y, en última instancia, más cara. Una platea, al ser una superficie continua de hormigón armado, optimiza el uso de materiales y la mano de obra, reduciendo la complejidad de la obra en comparación con una multitud de zapatas sobredimensionadas.

Además, las plateas son excepcionalmente útiles para mitigar el asentamiento diferencial de las estructuras, especialmente aquellas erigidas sobre depósitos de suelo altamente compresibles, como las arcillas blandas. En estos casos, la platea distribuye el peso de la edificación sobre una superficie mucho mayor, reduciendo la presión sobre el terreno y, por ende, minimizando los hundimientos. En situaciones extremas, la profundidad de desplante de la platea puede ser tal que el peso combinado de la estructura y la platea se compensa completamente con el peso del suelo excavado. Este concepto, conocido como cimentación compensada, prácticamente anula el asentamiento futuro, ya que no se ejerce una carga neta adicional sobre el suelo original.

Usos Estratégicos de las Plateas de Cimentación

Las plateas de cimentación no son solo una alternativa económica en casos específicos, sino una solución técnica superior para una variedad de desafíos en la construcción. Su versatilidad las hace adecuadas tanto para viviendas modestas como para edificaciones de gran envergadura.

1. Terrenos Desfavorables o de Baja Capacidad Portante

Uno de los escenarios más comunes para el uso de plateas es cuando el terreno natural no es apto para cimentaciones convencionales. Esto incluye:

• Arcillas Expansivas: Estos suelos cambian drásticamente de volumen al variar su contenido de humedad (se dilatan al humedecerse y se contraen al secarse). Una platea distribuye la carga de manera uniforme y resiste mejor estos movimientos diferenciales que las zapatas aisladas.
• Material de Relleno: Terrenos compuestos por rellenos que no se han consolidado adecuadamente con el tiempo pueden ser socavables o inestables. La platea, al actuar como una gran balsa rígida, distribuye las cargas sobre una superficie amplia, sorteando los puntos débiles del relleno.
• Napas de Agua o Freáticas Elevadas: Cuando el estudio de suelos revela la presencia de mantos freáticos altos o mantos firmes a gran profundidad, el uso de pilotes o pozos romanos puede volverse antieconómico y poco confiable. La platea, al ser superficial pero extensa, puede lidiar mejor con estas condiciones, y como veremos, puede ser ventajosa frente a la presión hidrostática ascendente.
• Baja Tensión Admisible del Terreno: En general, si la tensión admisible del terreno es inferior a 0.8 kg/cm², la platea se convierte en la opción recomendada, ya que su gran área de contacto permite reducir la presión ejercida sobre el suelo.

2. Edificaciones con Cargas Muy Pesadas

Como se mencionó, si la edificación es muy pesada y las zapatas resultan de dimensiones excesivamente grandes y cercanas entre sí (ocupando más del 50% de la superficie del edificio), la platea simplifica el diseño y la ejecución, reduciendo costos y garantizando una mejor distribución de las cargas.

3. Edificaciones Livianas y Prefabricadas

Contrario a lo que se podría pensar, las plateas no son exclusivas de grandes obras. En edificaciones livianas como viviendas de una o dos plantas o planes de vivienda, son especialmente útiles por los factores de terreno mencionados en el punto 1. Además, en construcciones muy livianas, como casas prefabricadas o de madera, la platea puede servir simultáneamente como contrapiso, lo que ahorra una etapa constructiva. En estos casos, su espesor puede ser tan reducido como 8 cm, y en lugar de vigas internas, se pueden prever 'pelos' (armaduras de espera) para la conexión de las columnas.

El Fenómeno del Punzonamiento en Plateas

Aunque las plateas distribuyen eficazmente las cargas, existe un fenómeno específico que debe ser cuidadosamente considerado: el punzonamiento. Esto ocurre cuando columnas que descargan cargas muy elevadas sobre una platea sin vigas de reparto, o cuando las cargas son tan altas que la reacción ascendente del terreno sobre la platea es considerable, provocando un efecto de corte o 'punzonamiento' en la zona directamente alrededor de las columnas.

Para contrarrestar este efecto, se pueden tomar varias medidas:

• Aumentar el espesor de la platea específicamente en la zona de las columnas.
• Reforzar la armadura de la platea en esas áreas críticas.
• En los cálculos modernos, el software de diseño estructural a menudo permite prever un aumento generalizado del espesor de la platea en toda su superficie para una mayor seguridad y uniformidad.

Construcción de una Platea: Paso a Paso

La ejecución de una platea de cimentación, aunque robusta, sigue un proceso constructivo metódico. Aquí detallamos los pasos esenciales:

1. Retiro de la Capa Superior del Suelo: Se debe retirar al menos los primeros 40 cm de la tierra superficial. Esta capa, rica en materia orgánica y con menor capacidad portante, debe ser eliminada para asegurar una base firme.
2. Relleno y Compactación: Se rellena el área excavada con tosca (un material granular de buena compactación) en capas no mayores a 20 cm cada una, apisonando meticulosamente cada capa. Este proceso es crucial para alcanzar la densidad y estabilidad deseadas del terreno de asiento. Es importante que este relleno se extienda perimetralmente entre 60 cm y 1 m, formando una futura vereda perimetral que protegerá la cimentación.
3. Nivelación de la Superficie: Una vez alcanzado el nivel deseado (que puede ser 30 o 40 cm sobre el terreno natural para elevar la construcción y protegerla de la humedad superficial), la superficie debe ser alisada y preparada para los siguientes pasos.
4. Replanteo y Encofrado: Se realiza el replanteo preciso de las vigas y la ubicación de las instalaciones sanitarias. Posteriormente, se procede a la preparación y montaje del encofrado perimetral que dará forma a la platea.
5. Instalaciones Sanitarias: Se instalan todas las tuberías de cloacas y desagües que irán bajo la planta baja, asegurándose de que queden correctamente ubicadas y protegidas antes del colado del hormigón.
6. Impermeabilización con Film de Polietileno: Toda la superficie se cubre con un film de polietileno de al menos 200 micrones de espesor. En plateas grandes, las uniones deben solaparse generosamente. Este film actúa como una barrera contra la humedad ascendente del suelo. Para protegerlo de roturas durante la colocación de la armadura, se cubre con una fina capa de arena o tierra.

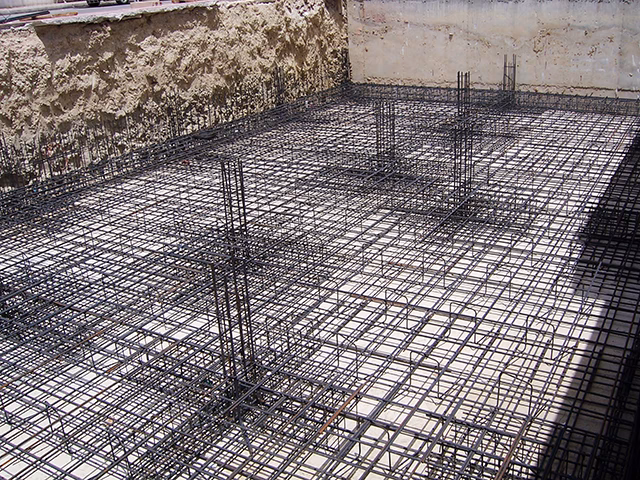

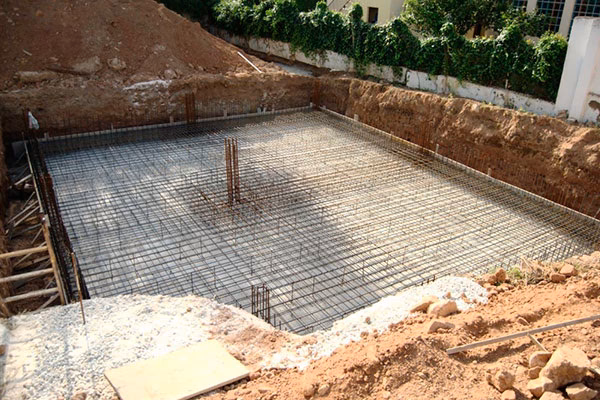

7. Colocación de Armadura y Vigas de Refuerzo: Se procede a colocar la armadura de la platea, tanto inferior como superior (utilizando separadores para asegurar el recubrimiento adecuado). Las vigas de refuerzo, si las hay, se arman y se posicionan. Es fundamental que la armadura de la platea se ancle correctamente a las vigas perimetrales y a las que se ubican bajo los muros portantes. También se colocan las armaduras de espera para las futuras columnas. La vereda perimetral también debe llevar su propia armadura, conectada a la platea.
8. Hormigonado: Se vierte el hormigón, asegurándose de que cubra toda la superficie de la platea, incluyendo el perímetro exterior destinado a la vereda. El hormigón debe ser vibrado para eliminar burbujas de aire y garantizar su compactación, y luego se nivela cuidadosamente toda la superficie.
9. Aislamiento Hidrófugo y Continuación de la Obra: Una vez fraguado el hormigón, se procede a realizar el aislamiento hidrófugo adicional si es necesario, y a partir de este punto, la construcción continúa como una obra convencional, con la ejecución de contrapisos, carpetas y demás elementos.

Ventajas y Desventajas de la Platea de Cimentación

Como cualquier solución de ingeniería, las plateas de cimentación presentan un conjunto de beneficios y desafíos.

Ventajas Clave

• Soporte para Estructuras Pesadas: Son ideales para edificaciones con cargas muy elevadas, distribuyendo el peso de manera uniforme sobre una vasta área.
• Resistencia a la Presión Hidrostática: En terrenos con un nivel freático alto, las plateas pueden ser una solución eficaz contra la presión ascendente del agua, ya que su gran masa y extensión ofrecen una mayor resistencia.
• Efecto 'Balsa' o Cimentación Compensada: Una de las mayores ventajas es su capacidad de actuar como una 'balsa'. El peso del suelo excavado antes del hormigonado puede ser restado del peso total del edificio. Si la platea se sitúa a una profundidad tal que el peso de la tierra removida es igual al peso bruto del edificio, los asentamientos futuros serán mínimos, ya que no se ejerce una nueva carga neta sobre el suelo subyacente.
• Puenteo de Zonas Blandas: Las plateas, al ser continuas en ambas direcciones, actúan como zapatas corridas gigantes. Esto les permite 'puentear' o salvar pequeñas zonas de terreno más blando o irregular, proporcionando un apoyo más uniforme y continuo para las columnas de la edificación.
• Reducción de Asentamientos Diferenciales: Al distribuir la carga sobre una gran superficie, se minimizan los asentamientos desiguales, que son una causa común de fisuras y daños estructurales en edificaciones con zapatas aisladas sobre suelos heterogéneos.

Desventajas y Desafíos

• Costo en Plateas Muy Grandes: Si bien pueden ser económicas en el rango medio, para plateas de dimensiones extremadamente grandes, los procedimientos constructivos y el volumen de material pueden elevar el costo hasta el punto en que otras cimentaciones, como patines o pilotes, podrían ser preferibles.
• Protección contra la Humedad: Al estar en contacto con el suelo en una superficie tan extensa, la platea requiere una protección meticulosa contra la humedad, no solo por capilaridad sino también por otros fenómenos indeseables.
• Reacción Álcali-Sílice (RAS): Este es un fenómeno químico donde los álcalis (sodio y potasio) presentes en el cemento o provenientes del exterior, reaccionan con ciertos agregados silíceos reactivos del hormigón. Esta reacción produce la expansión del hormigón, causando deterioro de la pasta de cemento, fisuras internas y externas, y comprometiendo la integridad estructural debido a las presiones internas generadas.
• Lixiviación: Se refiere al desplazamiento de sustancias solubles o dispersables (como arcilla, sales, hierro o humus) causado por el movimiento del agua a través del suelo. Este fenómeno, característico de climas húmedos, puede afectar la composición y estabilidad del suelo bajo la platea, así como la propia cimentación si no está adecuadamente protegida.

Platea de Cimentación vs. Zapatas Aisladas: Una Comparativa Esencial

Para clarificar aún más la elección, presentamos una tabla comparativa de los dos sistemas de cimentación:

Preguntas Frecuentes sobre Plateas de Cimentación

¿Cuándo es indispensable una platea de cimentación?

Una platea se vuelve indispensable cuando la capacidad portante del suelo es muy baja (inferior a 0.8 kg/cm²), cuando el terreno presenta arcillas expansivas o es un relleno no consolidado, o cuando las cargas de la edificación son tan elevadas que las zapatas aisladas resultarían desproporcionadamente grandes y poco prácticas, cubriendo más de la mitad de la superficie de la planta.

¿Qué tipo de suelo es el más adecuado para una platea?

Paradójicamente, la platea es más adecuada para suelos que son inherentemente problemáticos para otras cimentaciones: arcillas blandas, suelos expansivos, rellenos, limos y arenas finas que tienden a socavarse, o suelos con niveles freáticos elevados donde los estratos firmes están muy profundos. Su diseño permite mitigar los riesgos asociados a estos tipos de suelo.

¿Cuál es el espesor mínimo recomendado para una platea?

El espesor de una platea varía significativamente según las cargas del edificio y las condiciones del suelo. Para edificaciones muy livianas, como casas prefabricadas de madera, una platea puede tener tan solo 8 cm de espesor. Sin embargo, para estructuras con cargas más significativas, o para contrarrestar el efecto de punzonamiento bajo columnas pesadas, el espesor puede aumentar considerablemente, incluso hasta 40 cm o más, o se refuerza localmente.

¿Es la platea de cimentación una cimentación profunda o superficial?

A pesar de su extensión y robustez, la platea de cimentación se clasifica como una cimentación superficial. Esto se debe a que su desplante se realiza a poca profundidad, generalmente dentro de los primeros metros del terreno, a diferencia de las cimentaciones profundas como los pilotes o los pozos romanos, que transmiten las cargas a estratos mucho más profundos y resistentes.

¿Qué riesgos existen si no se protege adecuadamente la platea de la humedad?

Si la platea no se protege adecuadamente contra la humedad, pueden surgir varios problemas. La humedad ascendente por capilaridad puede afectar la estructura superior. Además, la exposición prolongada al agua puede propiciar fenómenos como la lixiviación de sales del suelo, que pueden deteriorar el hormigón. Más grave aún es el riesgo de la reacción álcali-sílice, donde la humedad actúa como catalizador para la reacción entre los álcalis del cemento y ciertos agregados, causando expansiones y fisuras internas en el hormigón, comprometiendo su durabilidad y la integridad estructural.

En resumen, la platea de cimentación es una solución ingeniosa y, en muchos casos, la elección más sensata y económica para asegurar la estabilidad y durabilidad de una edificación. Su capacidad para adaptarse a terrenos complejos, distribuir cargas masivas y mitigar asentamientos la convierte en una herramienta invaluable en el arsenal de cualquier constructor o proyectista. La clave reside en un análisis geotécnico exhaustivo y un diseño estructural competente que aproveche al máximo sus ventajas y mitigue sus desafíos, garantizando así una base sólida para cualquier proyecto.
