Verificación de Zapatas: Claves para Evitar el Vuelco

Las zapatas, esos elementos fundamentales que conectan la estructura de un edificio con el terreno, son mucho más que simples bloques de hormigón. Su correcto diseño y verificación son cruciales para garantizar la seguridad y durabilidad de cualquier construcción. Sin embargo, ¿sabemos realmente cómo interactúan con las fuerzas externas y qué factores pueden poner en riesgo su estabilidad? En este artículo, exploraremos en profundidad las cargas que actúan sobre las zapatas y, más específicamente, nos centraremos en uno de los estados límite más críticos: el vuelco, una falla que, aunque no siempre es relevante en edificios comunes, puede ser catastrófica en estructuras específicas.

De la mano de expertos como José Carlos Coya Piñeiro, codirector del Máster Internacional de Estructuras de Edificación con Cype, desglosaremos los principios técnicos que rigen la verificación de las zapatas. No se trata solo de cumplir con una normativa, sino de comprender la física detrás del comportamiento del terreno y la cimentación. Prepárese para sumergirse en el fascinante mundo de la ingeniería estructural y descubrir cómo asegurar que sus cimientos permanezcan firmes ante cualquier eventualidad.

Los Estados Límite Últimos de las Zapatas: Más Allá del Colapso

Para asegurar la integridad de una estructura, las zapatas deben ser capaces de resistir diversas solicitaciones sin fallar. Esto se analiza a través de lo que se conoce como estados límite últimos. Estos estados representan situaciones de colapso total o parcial del terreno, o bien, el fallo estructural de la propia cimentación. Aunque las normativas específicas pueden variar, los principios fundamentales son universales. Por ejemplo, el Documento Básico de Seguridad Estructural Cimientos (DB-SE-C) de la normativa española, menciona los siguientes:

• Hundimiento: Cuando la capacidad portante del terreno es superada por la carga transmitida, provocando un asentamiento excesivo o una falla por punzonamiento.
• Deslizamiento: Si las fuerzas horizontales que actúan sobre la zapata superan la resistencia al rozamiento entre la zapata y el terreno, o la resistencia al corte del terreno adyacente.
• Vuelco: Ocurre cuando los momentos desestabilizadores superan a los momentos estabilizadores, haciendo que la zapata gire alrededor de uno de sus bordes. Este es el punto central de nuestro análisis en este artículo.
• Estabilidad global: Se refiere a la estabilidad del conjunto suelo-estructura, especialmente relevante en taludes o terrenos con capas débiles.
• Capacidad estructural del cimiento: Asegura que el material de la zapata (hormigón, acero) sea capaz de resistir las tensiones internas sin fisurarse o romperse.

Cada uno de estos estados límite requiere una verificación rigurosa, pero la comprensión del vuelco es particularmente importante en ciertas configuraciones estructurales.

El Peligro del Vuelco: ¿Cuándo es Crítico?

La verificación de vuelco no siempre es un factor determinante en el diseño de zapatas para edificios residenciales o comerciales típicos, donde las cargas verticales son predominantes y las excentricidades suelen ser pequeñas. Sin embargo, su relevancia se dispara en estructuras donde los momentos flectores son significativos en comparación con la carga vertical. Piense en:

• Muros de contención: La presión del terreno lateral genera momentos importantes que intentan volcar el muro.
• Estructuras en ménsula: Como postes de iluminación, mástiles de banderas, torres de telecomunicaciones o, como veremos en un ejemplo, grandes carteles publicitarios. Aquí, las cargas de viento, sismo o impacto pueden generar momentos muy elevados sobre una base relativamente pequeña.

En estos casos, una pequeña carga vertical acompañada de un gran momento puede ser la receta para un desastre. La clave para entender el vuelco reside en la relación entre los momentos que intentan desestabilizar la zapata y aquellos que la mantienen en su lugar.

El Cálculo de Vuelco: Momentos Estabilizadores y Desestabilizadores

El principio fundamental para verificar el vuelco es comparar dos tipos de momentos que actúan sobre la zapata:

1. Momento desestabilizador (Mdesest): Es el momento que provoca el giro de la zapata, intentando volcarla. Proviene principalmente de las acciones exteriores que llegan a la cimentación. Se calcula como la suma del momento (M) transmitido directamente por la estructura (por ejemplo, por un pilar excéntrico o por el efecto de viento sobre la estructura superior) y el momento generado por la fuerza cortante (V) transmitida por la estructura, multiplicada por el canto (h) de la zapata.

Mdesest = M + V · h

2. Momento estabilizador (Mest): Es el momento que se opone al giro, manteniendo la zapata estable. Este momento se genera principalmente por las cargas verticales permanentes. Generalmente, solo podemos contar con la carga vertical (N) transmitida por la estructura y el peso propio de la zapata (P). En ocasiones, también puede incluirse el peso del terreno que descansa sobre la zapata o el de otros elementos permanentes. Si el pilar está centrado en la zapata, el brazo de palanca para la carga vertical es la mitad del lado de la zapata (a/2).

Mest = N · dN + P · a/2

Donde dN es la distancia desde el eje de giro hasta la resultante de la carga vertical N. Si el pilar está centrado, dN = a/2, simplificando la expresión a:

Mest = (N + P) · a/2

La comprobación de vuelco consiste en asegurar que el momento estabilizador sea suficiente para contrarrestar el momento desestabilizador, aplicando siempre un margen de seguridad.

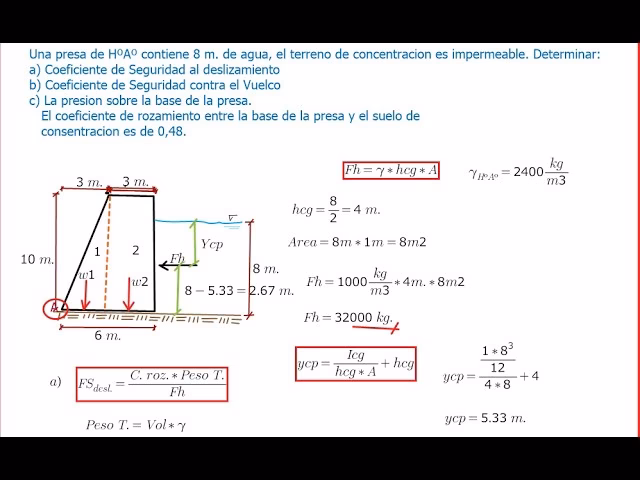

Métodos de Seguridad y Normativas: Garantizando el Margen

La aplicación de la seguridad en el cálculo de vuelco puede hacerse de diversas maneras, cada una con sus propias ventajas y filosofías. Un método muy intuitivo, que proporciona una clara idea del margen de seguridad, es el cálculo del coeficiente de seguridad (Fv) de la estructura. Este coeficiente se obtiene dividiendo el momento estabilizador por el momento desestabilizador:

Fv = Mest / Mdesest

Este enfoque es el utilizado, por ejemplo, en la "Guía de cimentaciones en obras de carretera", la cual establece valores mínimos para Fv dependiendo de la combinación de cargas:

• Fv > 2.0 para combinaciones casi permanentes.
• Fv > 1.8 para situaciones características.
• Fv > 1.5 para combinaciones accidentales.

Por otro lado, normativas como el DB-SE-C adoptan un formato de seguridad diferente, aplicando coeficientes parciales de seguridad directamente a las acciones o a los momentos. La verificación se realiza asegurando que:

γE,desest · Mdesest ≤ γE,est · Mest

Donde γE es un coeficiente estabilizador de seguridad. Los valores de este coeficiente, según la Tabla 2.1 del DB-SE-C, son:

• Situaciones persistentes o transitorias:
  • γE,desest = 1.8 para acciones desestabilizadoras.
  • γE,est = 0.9 para acciones estabilizadoras.

  Esto resulta equivalente a aplicar un coeficiente global de 2.0 (1.8 / 0.9 = 2.0).

• Situaciones extraordinarias:
  • γE,desest = 1.2 para acciones desestabilizadoras.
  • γE,est = 0.9 para acciones estabilizadoras.

  Esto resulta equivalente a aplicar un coeficiente global de 1.33 (1.2 / 0.9 = 1.33).

Ambos métodos buscan el mismo objetivo: garantizar que la zapata tenga un margen de seguridad adecuado contra el vuelco, pero lo logran mediante diferentes enfoques matemáticos.

Tabla Comparativa de Coeficientes de Seguridad para Vuelco

Ejemplo Práctico 1: La Zapata de un Cartel Publicitario

Para ilustrar el cálculo de vuelco, consideremos un caso donde esta verificación es crítica: la zapata de un cartel publicitario. Supongamos un cartel de 2 metros de ancho por 3 metros de alto, situado a 5 metros de altura desde la base de la zapata. Este cartel está sometido a una carga de viento de 1 kN/m² y tiene un peso total propio de 18 kN.

Datos Iniciales:

• Dimensiones del cartel: 2m x 3m
• Altura del cartel (respecto a la base de la zapata): 5m
• Carga de viento: 1 kN/m²
• Peso total del cartel (N): 18 kN
• Dimensiones de la zapata propuesta: 2.00 m de lado (a) y 0.50 m de canto (h)
• Densidad del hormigón: 24.53 kN/m³ (valor estándar)

Cálculo de Fuerzas Externas:

1. Fuerza cortante (V) debido al viento:
   • Área expuesta al viento = 2m * 3m = 6 m²
   • V = Carga de viento * Área = 1 kN/m² * 6 m² = 6 kN
2. Momento (M) debido al viento:
   • M = V * Altura del cartel = 6 kN * 5 m = 30 m·kN

Determinación de Momentos:

1. Momento desestabilizador (Mdesest):

   Los esfuerzos que intentan volcar la zapata son el momento flector generado por el viento y el momento generado por el esfuerzo cortante en la base, actuando a la altura del canto de la zapata.

   Mdesest = M + V · h = 30 m·kN + (6 kN · 0.50 m) = 30 m·kN + 3 m·kN = 33 m·kN

2. Momento estabilizador (Mest):

   Los esfuerzos que evitan el vuelco son el peso propio del cartel (carga axial N) y el peso propio de la zapata (P), ambos actuando con un brazo de palanca que los estabiliza. Primero, calculamos el peso propio de la zapata:

   • Volumen de la zapata = 2.00 m * 2.00 m * 0.50 m = 2.00 m³
   • Peso propio de la zapata (P) = Volumen * Densidad = 2.00 m³ * 24.53 kN/m³ = 49.06 kN (aproximadamente 49.05 kN como en el ejemplo original)

   Ahora, calculamos el momento estabilizador. Suponemos que el pilar está centrado, por lo que dN = a/2 = 2.00m / 2 = 1.00m.

   Mest = N · dN + P · a/2 = (18 kN · 1.00 m) + (49.06 kN · 1.00 m) = 18 m·kN + 49.06 m·kN = 67.06 m·kN

   O, utilizando la fórmula simplificada:

   Mest = (N + P) · a/2 = (18 kN + 49.06 kN) · (2.00 m / 2) = 67.06 kN · 1.00 m = 67.06 m·kN

Verificación a Vuelco (Según DB-SE-C):

La condición de verificación es: γE,desest · Mdesest ≤ γE,est · Mest

Para situaciones persistentes o transitorias, los coeficientes son γE,desest = 1.8 y γE,est = 0.9.

• Lado izquierdo: 1.8 · 33 m·kN = 59.4 m·kN
• Lado derecho: 0.9 · 67.06 m·kN = 60.354 m·kN

Como 59.4 m·kN ≤ 60.354 m·kN, la zapata cumple la verificación de vuelco. Esto también se puede expresar como:

Mest / Mdesest ≥ γE,desest / γE,est

67.06 / 33 = 2.03 ≥ 1.8 / 0.9 = 2.0

El coeficiente de seguridad obtenido es 2.03, el cual es ligeramente superior al 2.0 exigido por la normativa para esta combinación de cargas. Esto demuestra que el dimensionado de la zapata es adecuado para resistir el vuelco en las condiciones dadas.

Resumen de Cálculos para Ejemplo 1:

Ejemplo Práctico 2: La Zapata en un Edificio

Aunque el vuelco es menos crítico en edificios, es fundamental verificarlo, especialmente en combinaciones de cargas que incluyen viento o sismo. Analicemos el vuelco en dirección X para una zapata de un edificio, considerando dos combinaciones típicas de cargas:

• COMB1: Cargas permanentes (G) y viento en dirección -X (W-Xesc)
• COMB2: Cargas permanentes (G), sobrecargas de uso (Q) y viento en dirección -X (W-Xesc)

Cargas en la Base del Pilar para el Ejemplo del Edificio:

Supongamos una zapata de 3.00 m de lado y 0.80 m de canto. El peso propio de la zapata sería: 3.00m * 3.00m * 0.80m * 24.53 kN/m³ = 176.616 kN.

Análisis de Vuelco para COMB1:

• Mdesest: M + V·h = 100 + (20 · 0.80) = 100 + 16 = 116 m·kN
• Mest: (N + P) · a/2 = (1000 + 176.616) · (3.00 / 2) = 1176.616 · 1.5 = 1764.924 m·kN
• Fv: Mest / Mdesest = 1764.924 / 116 ≈ 15.21

Para COMB1 (considerando persistente/transitoria), el coeficiente exigido es 2.0. Un Fv de 15.21 indica que la zapata cumple holgadamente con la verificación de vuelco en esta combinación. La gran carga vertical del edificio es un factor estabilizador muy potente.

Análisis de Vuelco para COMB2:

• Mdesest: M + V·h = 120 + (25 · 0.80) = 120 + 20 = 140 m·kN
• Mest: (N + P) · a/2 = (1500 + 176.616) · (3.00 / 2) = 1676.616 · 1.5 = 2514.924 m·kN
• Fv: Mest / Mdesest = 2514.924 / 140 ≈ 17.96

Para COMB2, aunque el momento desestabilizador es algo mayor debido a las sobrecargas, el factor de seguridad aumenta aún más (de 15.21 a 17.96) porque la carga vertical (N) se incrementa significativamente con la inclusión de las sobrecargas. Esto refuerza la idea de que en edificios, la carga axial dominante suele ser el principal factor estabilizador contra el vuelco.

Consideraciones Adicionales en el Diseño de Zapatas

Coeficientes de Seguridad de la Estructura en el Software

Es importante destacar que, al utilizar software de cálculo estructural, la forma en que el programa maneja los coeficientes de seguridad para vuelco puede diferir de la verificación manual. Los programas suelen comprobar el vuelco para las combinaciones de acciones de los Estados Límite Últimos (ELU) del hormigón, como 1.20·D + 1.60·L (según ASCE/ACI) o 1.35·G + 1.50·Q (según CTE/CE). El desafío radica en que el programa no siempre distingue en origen si una acción es estabilizadora o desestabilizadora para la zapata en una combinación compleja.

Por esta razón, en el caso de zapatas que puedan estar comprometidas por vuelco (como las de los carteles o muros de contención), es altamente recomendable revisar la comprobación de vuelco manualmente, independientemente del cálculo que realice el programa. Esto asegura que se apliquen correctamente los coeficientes de seguridad según la naturaleza estabilizadora o desestabilizadora de cada acción.

Punto de Giro: Dónde se Pivota la Zapata

El cálculo habitual para el vuelco asume que la zapata gira respecto a su arista, es decir, el punto más alejado del centro hacia el lado donde se produce el vuelco. Sin embargo, algunas guías, como la "Guía de cimentaciones en obras de carretera", proponen un retranqueo de dicho eje de giro, moviéndolo ligeramente hacia el interior de la zapata. Si se retranquea el eje de giro, los coeficientes de seguridad exigidos suelen ser menores, ya que la situación de vuelco se considera menos inminente o con un mecanismo de falla ligeramente diferente. Esta sutil diferencia en la definición del punto de giro puede influir en los resultados y en el factor de seguridad final, siendo un detalle técnico relevante para los ingenieros.

Empuje Pasivo del Terreno: ¿Un Aliado o un Riesgo?

En el cálculo de vuelco, una pregunta frecuente es si se debe considerar la colaboración del empuje pasivo del terreno. El empuje pasivo es la resistencia que ofrece el suelo cuando la zapata intenta moverse horizontalmente contra él. Si bien podría parecer un factor estabilizador, la recomendación general es no tenerlo en cuenta a menos que se pueda garantizar que el terreno que lo produce estará siempre allí, sin ser excavado, y que posea la suficiente rigidez para movilizarlo.

La razón principal es la incertidumbre. El empuje pasivo se moviliza con grandes deformaciones del terreno, lo que podría implicar un movimiento excesivo de la zapata antes de que esta resistencia se active completamente. Además, en zapatas de poco canto, el empuje pasivo no aportaría mucho a efectos de vuelco, ya que el brazo mecánico (la distancia desde el punto de aplicación del empuje hasta el eje de giro) sería muy escaso. No obstante, cuando el canto de la zapata es importante, el empuje pasivo podría llegar a ser significativo y se considerarían otros métodos de cálculo, como el clásico método de Sulzberger, utilizado comúnmente para farolas, postes de electricidad o comunicaciones y elementos similares, donde el comportamiento es más parecido a un pilote corto empotrado en el terreno.

Preguntas Frecuentes sobre la Estabilidad de Zapatas

¿Qué es un estado límite último en el diseño de zapatas?

Un estado límite último se refiere a una condición de falla estructural o geotécnica en la zapata o el terreno que soporta, que podría llevar al colapso total o parcial. Incluye hundimiento, deslizamiento, vuelco, estabilidad global y capacidad estructural del propio cimiento.

¿Por qué el vuelco es más crítico en carteles que en edificios?

En carteles y estructuras en ménsula, las cargas horizontales (como el viento) generan grandes momentos flectores en la base, mientras que la carga vertical es relativamente pequeña. En edificios, la gran carga vertical transmitida por la estructura es un potente factor estabilizador que suele contrarrestar los momentos de vuelco.

¿Cómo se diferencia un momento desestabilizador de uno estabilizador?

Un momento desestabilizador es una fuerza que intenta hacer girar y volcar la zapata (ej: momento del viento, cortante multiplicado por el canto). Un momento estabilizador es una fuerza que se opone a ese giro, manteniendo la zapata en su lugar (ej: carga vertical del edificio, peso propio de la zapata).

¿Qué significan los coeficientes de seguridad en el cálculo de vuelco?

Los coeficientes de seguridad son factores numéricos que se aplican a las cargas o resistencias para asegurar que la estructura tenga un margen adecuado contra el fallo. En el caso del vuelco, aseguran que los momentos estabilizadores superen a los desestabilizadores por un factor predefinido por la normativa.

¿Debería confiar ciegamente en el software para la verificación de vuelco?

No completamente. Aunque el software realiza cálculos complejos, la distinción entre acciones estabilizadoras y desestabilizadoras en combinaciones de carga puede ser matizada. En zapatas críticas para vuelco (muros, carteles), es recomendable realizar una verificación manual adicional para asegurar la correcta aplicación de los coeficientes de seguridad.

¿Se puede considerar el empuje pasivo del terreno para estabilizar el vuelco?

Generalmente no. El empuje pasivo requiere grandes deformaciones para movilizarse y su presencia continua no siempre está garantizada. En zapatas de poco canto, su contribución es mínima. Solo en casos muy específicos y bien justificados, con cantos importantes, podría considerarse usando métodos especializados.

Conclusión: La Importancia de un Diseño Robusto

La estabilidad de las zapatas frente a las cargas exteriores, y en particular frente al vuelco, es un pilar fundamental en la ingeniería de cimentaciones. Hemos visto cómo factores como el momento desestabilizador y el momento estabilizador son los protagonistas de este análisis, y cómo las normativas y guías técnicas nos proporcionan las herramientas para garantizar la seguridad.

Desde el diseño de un simple cartel publicitario hasta la cimentación de un complejo edificio, la meticulosidad en el cálculo y la comprensión de los principios que rigen el comportamiento del suelo y la estructura son indispensables. La lección principal es que, aunque la tecnología y el software nos asistan, la visión crítica y el conocimiento profundo de la mecánica estructural son insustituibles para asegurar que cada zapata cumpla su vital función: proporcionar una base sólida y segura para lo que se construya sobre ella. Este tipo de conocimientos avanzados son precisamente los que se abordan en formaciones especializadas como el Máster Internacional en Estructuras de Edificación con CYPE, preparando a los ingenieros para enfrentar los desafíos más complejos del diseño estructural.
