Zapatas: Claves para Entender su Clasificación

En el fascinante universo de la construcción, hay elementos que, aunque invisibles una vez terminada la obra, son la base fundamental de todo lo que se erige sobre ellos. Hablamos de las zapatas, componentes estructurales diseñados para transferir las cargas de una edificación al terreno de soporte de manera segura y eficiente. Su correcta selección y diseño son cruciales para garantizar la estabilidad y durabilidad de cualquier estructura, desde una pequeña vivienda hasta un imponente rascacielos. Pero, ¿cómo se distinguen estos pilares ocultos? La clasificación de las zapatas es un pilar fundamental en la ingeniería civil, permitiendo a los profesionales elegir la solución más adecuada para cada proyecto.

La clasificación principal de las zapatas se basa en el punto de aplicación de las cargas respecto a su centro geométrico, un factor determinante en su comportamiento estructural y en el diseño de la cimentación. Esta distinción inicial nos lleva a dos grandes categorías: las zapatas concéntricas y las zapatas excéntricas.

Zapatas Concéntricas: La Solución Ideal para Cargas Centradas

Las zapatas concéntricas, como su nombre lo indica, son aquellas en las que la carga proveniente de la columna o muro se aplica directamente en el centro geométrico de la zapata. Esta disposición ideal asegura una distribución uniforme de las presiones sobre el terreno, minimizando la aparición de momentos flectores significativos. Su diseño es, en general, más sencillo y directo, lo que las convierte en la opción preferida siempre que las condiciones del terreno y la ubicación de la estructura lo permitan.

• Características Principales:
• La columna se sitúa en el centro de la zapata.
• Distribución de presiones bajo la zapata es relativamente uniforme.
• Minimiza los momentos de flexión, simplificando el diseño del refuerzo.
• Ideal para estructuras interiores o donde no hay restricciones de espacio en los límites de la propiedad.

Su aplicación es muy común en la mayoría de las edificaciones, especialmente en las columnas interiores de una planta, donde las cargas descienden de forma vertical y sin desviaciones laterales significativas. La simplicidad de su diseño y su eficiencia en la transmisión de cargas las hacen indispensables en el arsenal de cualquier ingeniero estructural.

Zapatas Excéntricas: Desafíos y Soluciones en los Límites

Por otro lado, las zapatas excéntricas entran en juego cuando la carga de la columna no puede aplicarse en el centro de la zapata. Esto sucede típicamente cuando la zapata debe construirse muy cerca de un límite de propiedad, un muro existente, o cualquier otra restricción que impida su centrado. La excentricidad de la carga genera un momento flector adicional en la base de la zapata, lo que requiere un diseño más complejo y, a menudo, la implementación de elementos adicionales para contrarrestar este efecto y evitar asentamientos diferenciales o rotaciones indeseadas.

Las zapatas excéntricas se subdividen, a su vez, según su ubicación específica y el grado de excentricidad que manejan:

Zapatas Medianeras: Al Borde de la Propiedad

Las zapatas medianeras, también conocidas como zapatas de lindero o de muro, son un tipo específico de zapata excéntrica. Se utilizan cuando una columna o muro se encuentra adyacente a un límite de propiedad y no es posible extender la zapata más allá de dicho límite. En estos casos, la columna se apoya en un extremo de la zapata, generando una excentricidad significativa de la carga. Para contrarrestar el momento flector resultante y asegurar la estabilidad, es común conectar estas zapatas a otras zapatas interiores mediante vigas de atado o riostras, o bien, utilizar zapatas combinadas.

• Uso Principal: Columnas o muros en los linderos de la propiedad.
• Desafío: Gran momento de flexión debido a la carga descentrada.
• Soluciones Comunes: Vigas de atado (para conectar con otras zapatas), zapatas combinadas (para soportar dos o más columnas).

Zapatas Esquineras: El Reto de las Esquinas

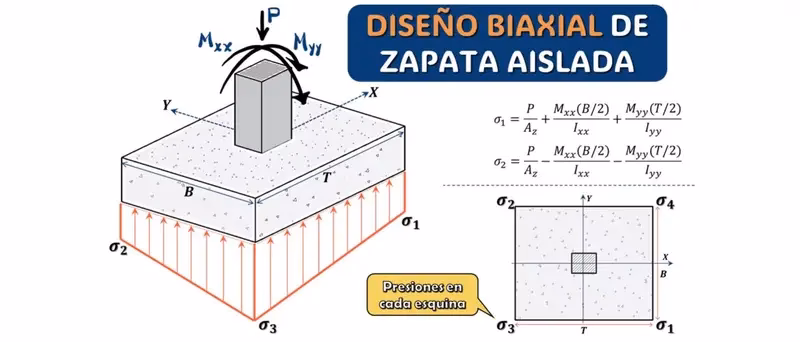

Las zapatas esquineras son otro tipo de zapata excéntrica, utilizadas cuando una columna se encuentra en la esquina de un edificio, lo que implica restricciones en dos direcciones perpendiculares. Aquí, la excentricidad es doble, lo que genera momentos flectores biaxiales, haciendo su diseño aún más complejo que el de las zapatas medianeras. Al igual que con las zapatas medianeras, la conexión con vigas de atado o el uso de zapatas combinadas son estrategias fundamentales para asegurar la estabilidad.

• Uso Principal: Columnas ubicadas en las esquinas de la estructura.
• Desafío: Excentricidad de la carga en dos direcciones, generando momentos biaxiales.
• Soluciones Comunes: Vigas de atado en dos direcciones, zapatas combinadas que incluyan la columna esquinera.

Otras Clasificaciones Relevantes de Zapatas

Más allá de la aplicación de cargas, las zapatas también pueden clasificarse de otras maneras, lo que añade capas de complejidad y especialización a su diseño:

Según su Geometría o Disposición:

• Zapatas Aisladas: Son las más comunes. Una zapata soporta una única columna. Pueden ser cuadradas, rectangulares o circulares, dependiendo de la carga y el espacio disponible.
• Zapatas Combinadas: Soportan dos o más columnas cercanas entre sí, generalmente cuando las zapatas aisladas se superpondrían o cuando una columna es excéntrica y se combina con una interior para equilibrar el sistema.
• Zapatas Corridas (o Continuas): Utilizadas para soportar muros portantes o una hilera de columnas muy próximas. Distribuyen la carga a lo largo de una línea, siendo ideales para terrenos con baja capacidad portante o para muros de sótano.
• Zapatas Arriostradas: Zapatas aisladas conectadas entre sí por vigas de cimentación (riostras o vigas de atado). Estas vigas no suelen ser portantes, sino que sirven para rigidizar el conjunto, distribuir mejor las cargas horizontales (sismo, viento) y controlar los asentamientos diferenciales.

Según el Material de Construcción:

• Zapatas de Hormigón Armado: Las más frecuentes en la construcción moderna, combinan la resistencia a la compresión del hormigón con la resistencia a la tracción del acero de refuerzo.
• Zapatas de Mampostería o Ladrillo: Utilizadas en construcciones más tradicionales o de menor envergadura, aunque su uso es cada vez menos común debido a las limitaciones de carga y la disponibilidad de materiales.

Tabla Comparativa: Concéntricas vs. Excéntricas

Importancia del Diseño y Clasificación Adecuada

La correcta clasificación y el diseño minucioso de las zapatas son pasos ineludibles en cualquier proyecto de construcción. Un error en esta etapa puede tener consecuencias catastróficas, desde asentamientos diferenciales que agrietan la estructura hasta fallas completas. El tipo de suelo, la magnitud y naturaleza de las cargas (peso propio de la estructura, mobiliario, personas, viento, sismo), la presencia de agua subterránea y las regulaciones locales son factores determinantes que el ingeniero debe considerar al elegir el tipo de zapata más adecuado.

La interacción entre el suelo y la estructura es compleja. El estudio geotécnico del terreno es el primer paso crítico, ya que proporciona información vital sobre la capacidad portante del suelo, su compresibilidad y la presencia de niveles freáticos. Con estos datos, el ingeniero puede determinar las dimensiones y el tipo de zapata que garantizarán una transmisión segura y eficiente de las cargas, asegurando la estabilidad a largo plazo de la edificación.

Preguntas Frecuentes sobre Zapatas

¿Cuál es la función principal de una zapata?

La función principal de una zapata es distribuir el peso de una columna o muro sobre una superficie más grande del terreno, reduciendo así la presión sobre el suelo y evitando que la estructura se hunda o asiente de forma irregular.

¿Por qué es importante la clasificación de las zapatas?

La clasificación es crucial porque cada tipo de zapata está diseñada para manejar diferentes condiciones de carga y ubicación. Entender estas diferencias permite a los ingenieros seleccionar la solución más eficiente y segura, garantizando la estabilidad y durabilidad de la edificación.

¿Qué diferencia hay entre una zapata medianera y una esquinera?

Ambas son tipos de zapatas excéntricas. Una zapata medianera se usa cuando una columna está en un lindero de propiedad (restricción en una dirección), mientras que una zapata esquinera se usa cuando la columna está en una esquina del edificio (restricciones en dos direcciones), lo que implica una excentricidad doble y un diseño más complejo.

¿Qué factores influyen en el diseño de una zapata?

Los factores clave incluyen la magnitud de las cargas de la estructura, las propiedades del suelo (capacidad portante, tipo, estratos, presencia de agua), las restricciones de espacio, las normativas de construcción locales y los costos de los materiales y la mano de obra.

¿Se pueden usar zapatas en cualquier tipo de suelo?

No. Aunque las zapatas son versátiles, no son adecuadas para suelos muy blandos, altamente compresibles o con poca capacidad portante. En esos casos, se requieren cimentaciones profundas como pilotes o pilas. Un estudio geotécnico es indispensable para determinar la viabilidad.

¿Cuándo se utilizan zapatas combinadas o corridas?

Las zapatas combinadas se usan cuando dos o más columnas están muy cerca y sus zapatas aisladas se superpondrían, o para equilibrar cargas excéntricas. Las zapatas corridas se utilizan para soportar muros de carga continuos o una serie de columnas muy próximas, distribuyendo la carga a lo largo de una línea.

En resumen, las zapatas son los héroes invisibles de la construcción. Su correcta clasificación y diseño, basados en una comprensión profunda de la interacción suelo-estructura y las particularidades de cada proyecto, son la garantía de que las edificaciones no solo se mantendrán en pie, sino que lo harán de forma segura y duradera. La próxima vez que admires un edificio, recuerda el complejo sistema de zapatas que, silenciosamente, le otorgan su estabilidad.
