Zapatas: El Enigma del Equilibrio al Deslizamiento

En el fascinante universo de la ingeniería civil y la edificación, el diseño y cálculo de cimentaciones es una tarea de suma importancia. Las zapatas, elementos estructurales fundamentales, son la base sobre la que reposa el peso de una edificación, transmitiéndolo de manera segura al terreno. Sin embargo, su estabilidad no solo depende de soportar cargas verticales, sino también de resistir fuerzas horizontales que podrían provocar su deslizamiento. Este fenómeno, aunque a menudo subestimado por el público general, es un aspecto crítico que los ingenieros deben analizar con la máxima rigurosidad. Acompáñanos en este recorrido para comprender cómo se calcula el equilibrio de una zapata frente al deslizamiento, y cómo las distintas normativas actuales en España abordan este desafío, revelando un panorama mucho más complejo de lo que parece a simple vista.

El objetivo primordial al verificar una zapata frente al deslizamiento es asegurar que las fuerzas que tienden a desestabilizarla sean siempre inferiores a aquellas que la mantienen en su posición, todo ello aplicando los correspondientes coeficientes de seguridad. La lógica es sencilla en su concepto, pero la aplicación práctica, especialmente al considerar las diversas normativas, introduce una capa de complejidad que merece ser explorada en detalle.

El Principio Fundamental del Equilibrio a Deslizamiento

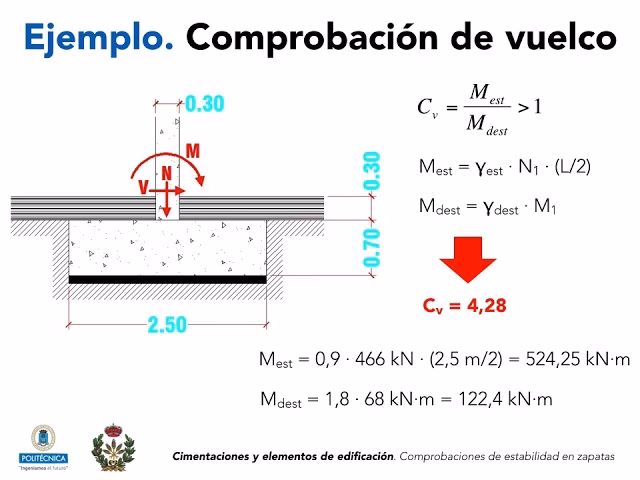

Para entender el cálculo de una zapata a deslizamiento, es esencial identificar las fuerzas que actúan sobre ella. Si nos centramos en zapatas que no están arriostradas, es decir, que no cuentan con elementos adicionales que las conecten o rigidicen entre sí para resistir fuerzas horizontales, el equilibrio se establece mediante una comparación directa entre fuerzas desestabilizantes y estabilizantes.

• Fuerzas desestabilizantes: La principal fuerza desestabilizante es el cortante horizontal (V) transmitido por el pilar o muro que apoya sobre la zapata. Es crucial destacar que este cortante se mayorará con un coeficiente de seguridad específico para el deslizamiento, lo que significa que se le aplica un factor para incrementar su valor, garantizando así una mayor seguridad frente a posibles imprevistos o incertidumbres en el cálculo.
• Fuerzas estabilizantes: Estas fuerzas provienen de las cargas gravitatorias, es decir, el peso. Incluyen el axil (N) transmitido por el pilar y el peso propio (P) de la zapata. La capacidad de estas cargas para resistir el deslizamiento se potencia mediante el coeficiente de rozamiento (μ) entre la base de la cimentación y el terreno. Es importante señalar que, en este cálculo simplificado, generalmente se desprecia el empuje pasivo sobre el canto de la zapata y otras resistencias por fricción lateral, lo cual es una simplificación conservadora.

Formulación para Diferentes Tipos de Terreno

La naturaleza del terreno juega un papel fundamental en la resistencia al deslizamiento. Distinguimos principalmente entre terrenos no cohesivos y terrenos cohesivos:

• Para terrenos no cohesivos (arenas, gravas):
  En estos suelos, la resistencia al deslizamiento se basa principalmente en la fricción. La fórmula de equilibrio es:
  (N + P)μ ≥ Vγ
  Donde N es el axil del pilar, P es el peso propio de la zapata, μ es el coeficiente de rozamiento entre la zapata y el terreno, V es el cortante transmitido por el pilar, y γ es el coeficiente de seguridad a deslizamiento.
• Para terrenos cohesivos (arcillas, limos):
  En suelos cohesivos, además de la fricción, existe una contribución significativa de la cohesión (cc), que es la resistencia interna del suelo a la separación de sus partículas. La fórmula de equilibrio se modifica para incluir este término:
  (N + P)μ + S·cc ≥ Vγ
  Aquí, S representa la superficie efectiva en planta de la zapata en contacto con el terreno, calculada como B*·L*. Las dimensiones efectivas B* y L* tienen en cuenta las excentricidades de la carga, ajustándose como B* = B - 2eB y L* = L - 2eL, donde B y L son las dimensiones reales de la zapata y eB y eL son las excentricidades en cada dirección.

La Crucial Importancia del Coeficiente de Rozamiento (μ)

Con la mayoría de las variables claras, el foco se desplaza hacia el coeficiente de rozamiento μ, que se relaciona con el ángulo de rozamiento interno del terreno mediante la expresión μ = tg φc. Este valor es clave y, como veremos, es donde las distintas normativas presentan variaciones significativas. Analicemos cómo las principales normativas españolas y europeas definen este coeficiente y otros parámetros de resistencia:

A) ROM (Recomendaciones para Obras Marítimas)

Aunque su nombre sugiere un ámbito específico, la ROM ha sido una referencia importante en ingeniería civil. Para el deslizamiento de zapatas, considera:

• Suelos arcillosos saturados (Corto plazo - sin drenaje):
  φc = 0 y cc = su (donde su es la resistencia al corte sin drenaje). Esto refleja la situación en la que el agua no tiene tiempo de disipar las presiones intersticiales, y la resistencia se basa puramente en la cohesión no drenada.
• Suelos arcillosos saturados (Largo plazo - drenado):
  En este escenario, se considera el drenaje, permitiendo la disipación de las presiones de agua.
• Cimentaciones prefabricadas y hormigonadas contra el terreno (Largo plazo - drenado):
  Para estas situaciones, la ROM generalmente asume φc = φ, es decir, el ángulo de rozamiento efectivo del suelo, y una cohesión efectiva c' que puede variar según el caso.

B) Guía de Cimentaciones en Obras de Carretera (GCOC)

Esta guía, específica para infraestructuras viarias, introduce distinciones importantes:

• Suelos arcillosos saturados (Corto plazo - sin drenaje):
  Al igual que la ROM, establece φc = 0 y cc = su, enfatizando la resistencia no drenada.
• Cimentaciones hormigonadas contra el terreno (Largo plazo - drenado):
  Aquí se especifica tg φc = 0.8 tg φ y cc = c. Esto implica una reducción del ángulo de rozamiento interno del suelo en un 20% para la interacción suelo-estructura, lo que es una consideración conservadora.
• Cimentaciones prefabricadas (Largo plazo - drenado):
  Adicionalmente a lo anterior, para zapatas prefabricadas (que pueden tener una superficie de contacto diferente o menos rugosa), se reduce aún más el coeficiente de rozamiento a tg φc = 0.6 y se asume cc = 0. Esta es una medida de precaución debido a la menor interacción mecánica entre el elemento prefabricado y el terreno.

C) Eurocódigo 7 (EC-7)

El Eurocódigo 7 (EN 1997), la normativa europea de referencia para el diseño geotécnico, es conocido por su enfoque basado en estados límite y el uso de diferentes procedimientos de proyecto (Design Approaches). Es una normativa más conceptual y flexible, pero también más compleja en su aplicación:

• Cimentaciones prefabricadas (Largo plazo - drenado):
  Generalmente, se considera c' = 0, y el ángulo de rozamiento efectivo se deriva del valor de cálculo en estado crítico del suelo.
• Cimentaciones hormigonadas contra el terreno (Largo plazo - drenado):
  Se toma como φc = el valor de cálculo del ángulo efectivo de resistencia a cortante en estado crítico. También se asume c' = 0. El EC-7 enfatiza el uso de valores de cálculo (mayorados o minorados por factores parciales) para los parámetros del suelo.
• A corto plazo:
  Se establece φc = 0 y c = cu (cohesión no drenada), de manera similar a otras normativas.

D) DB CTE SE-C (Código Técnico de la Edificación - Seguridad Estructural: Cimentaciones)

El Código Técnico de la Edificación (CTE) es la normativa principal para la edificación en España. Su Documento Básico de Seguridad Estructural: Cimentaciones (DB CTE SE-C) ofrece un enfoque más directo para el cálculo:

• Suelos arcillosos saturados (Corto plazo - sin drenaje):
  Al igual que las anteriores, define φc = 0 y cc = su (resistencia al corte sin drenaje).
• Cimentaciones hormigonadas contra el terreno (Largo plazo - drenado):
  Propone un criterio de φc = 3/4 φ y cc = 0. Esto implica una reducción del 25% del ángulo de rozamiento interno del terreno, siendo un criterio conservador y de aplicación general en la edificación.

¿Una Comparación Directa? No es Tan Sencillo

Si representáramos los coeficientes de rozamiento μ frente al ángulo de rozamiento interno φ para las distintas normativas, observaríamos una tendencia aparente: a igualdad del resto de parámetros, una zapata fallaría antes a deslizamiento con la ROM, luego con EC-7, luego con CTE y finalmente con GCOC. Esto podría llevar a la conclusión precipitada de que la GCOC es la normativa más permisiva o menos conservadora, y la ROM la más restrictiva.

¡Pero cuidado! Esta afirmación no es tan inmediata ni tan sencilla como pudiera parecer a priori. La verdadera complejidad reside en que los coeficientes de mayoración de acciones (los factores por los que se multiplican las cargas para el cálculo de estados límite) e incluso los coeficientes de simultaneidad (que reducen las cargas cuando actúan varias a la vez) varían significativamente de una normativa a otra.

El Eurocódigo 7, en particular, añade una capa extra de complejidad al considerar diferentes conjuntos de combinaciones o procedimientos de proyecto (Design Approaches, DA). Cada DA implica una aplicación diferente de los factores parciales de seguridad, tanto para las acciones como para las propiedades del material y del terreno. Esto significa que un mismo cortante de diseño podría tener un valor mayorado diferente según el DA utilizado en EC-7, o según los factores de mayoración de acciones en CTE o ROM.

Esta variabilidad lleva a una situación en la que el cálculo riguroso de una zapata según distintas normativas se convierte en un auténtico desafío para el técnico. No se puede saber de forma rápida y sencilla qué normativa es más o menos conservadora en un caso particular, ya que la respuesta depende de múltiples factores: el porcentaje de cargas variables sobre cargas permanentes, la naturaleza de las cargas variables (viento, sismo, uso), y las propiedades específicas del terreno. La aparente convergencia o "armonización" que tanto se preconiza con la implementación de los Eurocódigos, en la práctica, no siempre se traduce en una simplificación del proceso de diseño, sino en una necesidad de un conocimiento más profundo de las interacciones entre los distintos factores de seguridad.

La elección de la normativa no es un mero formalismo. Implica decisiones de diseño que afectan directamente la seguridad, la economía y la viabilidad de un proyecto. Un diseño excesivamente conservador puede resultar en cimentaciones sobredimensionadas y costosas, mientras que uno insuficiente pone en riesgo la estabilidad de la estructura. La capacidad del ingeniero para navegar estas complejidades y aplicar la normativa más adecuada es una habilidad crítica que distingue a un profesional competente.

Preguntas Frecuentes sobre el Equilibrio de Zapatas

¿Qué es una zapata en ingeniería civil?

Una zapata es un tipo de cimentación superficial que distribuye las cargas de un elemento estructural puntual (como un pilar o columna) sobre una superficie mayor del terreno. Su función es transmitir el peso de la estructura al suelo de manera segura, evitando asentamientos excesivos o fallos por capacidad portante.

¿Por qué es importante calcular el equilibrio de una zapata frente al deslizamiento?

El cálculo del equilibrio a deslizamiento es fundamental para asegurar que la zapata no se mueva horizontalmente bajo la acción de fuerzas laterales, como el viento, sismo, empujes de tierras o frenado de vehículos. Un deslizamiento descontrolado de la cimentación podría comprometer gravemente la estabilidad y la integridad de toda la estructura.

¿Qué factores influyen en el deslizamiento de una zapata?

Los factores clave son: las fuerzas horizontales aplicadas (cortante del pilar), las cargas verticales (axil del pilar y peso propio de la zapata), el coeficiente de rozamiento entre la base de la zapata y el terreno, y la cohesión del suelo (en el caso de suelos cohesivos). La excentricidad de la carga también reduce la superficie efectiva de contacto, afectando la resistencia.

¿Cuál es la normativa más conservadora para el cálculo de zapatas en España?

No hay una respuesta única y sencilla. Como hemos visto, la "conservadurismo" o "restricción" de una normativa no se puede determinar solo por los coeficientes de rozamiento. Depende de cómo cada normativa combine los factores de seguridad para las acciones (cargas) y para las resistencias del terreno. Factores como el tipo de carga (permanente vs. variable) y el procedimiento de proyecto (en el caso del Eurocódigo 7) influyen en cuál normativa resulta más exigente para un caso particular.

¿Se considera el empuje pasivo en el cálculo de deslizamiento de zapatas?

En los cálculos simplificados presentados, el empuje pasivo sobre el canto de la zapata (la resistencia que el terreno opone al movimiento de la zapata contra él) generalmente se desprecia. Esta es una simplificación conservadora, ya que su inclusión añadiría un componente de resistencia adicional. Sin embargo, en análisis más detallados o en situaciones críticas, podría considerarse.

En conclusión, el cálculo del equilibrio de una zapata frente al deslizamiento es una pieza angular en el diseño de cimentaciones seguras. Aunque la ecuación fundamental es conceptualmente directa, la aplicación de las distintas normativas introduce una complejidad que exige un profundo conocimiento de los factores de seguridad, los coeficientes de rozamiento y las particularidades de cada código. La aparente simplicidad inicial se disuelve en un mar de variables interconectadas, donde la experiencia y el juicio del ingeniero son tan valiosos como las fórmulas. Entender estas diferencias no solo es un ejercicio técnico, sino una garantía de la robustez y durabilidad de nuestras construcciones.
