En el fascinante mundo de la ingeniería civil y la construcción, la elección de una cimentación adecuada es, sin lugar a dudas, uno de los pilares fundamentales para la estabilidad y durabilidad de cualquier estructura. Entre los diversos tipos de cimentaciones superficiales, las zapatas juegan un papel protagonista, siendo elementos cruciales que transfieren las cargas de la superestructura al suelo. Sin embargo, no todas las zapatas son iguales, y comprender las particularidades de cada tipo es vital para un diseño y ejecución correctos. Hoy nos centraremos en desentrañar las diferencias esenciales entre dos tipos comunes y a menudo confundidos: las zapatas corridas y las zapatas combinadas.

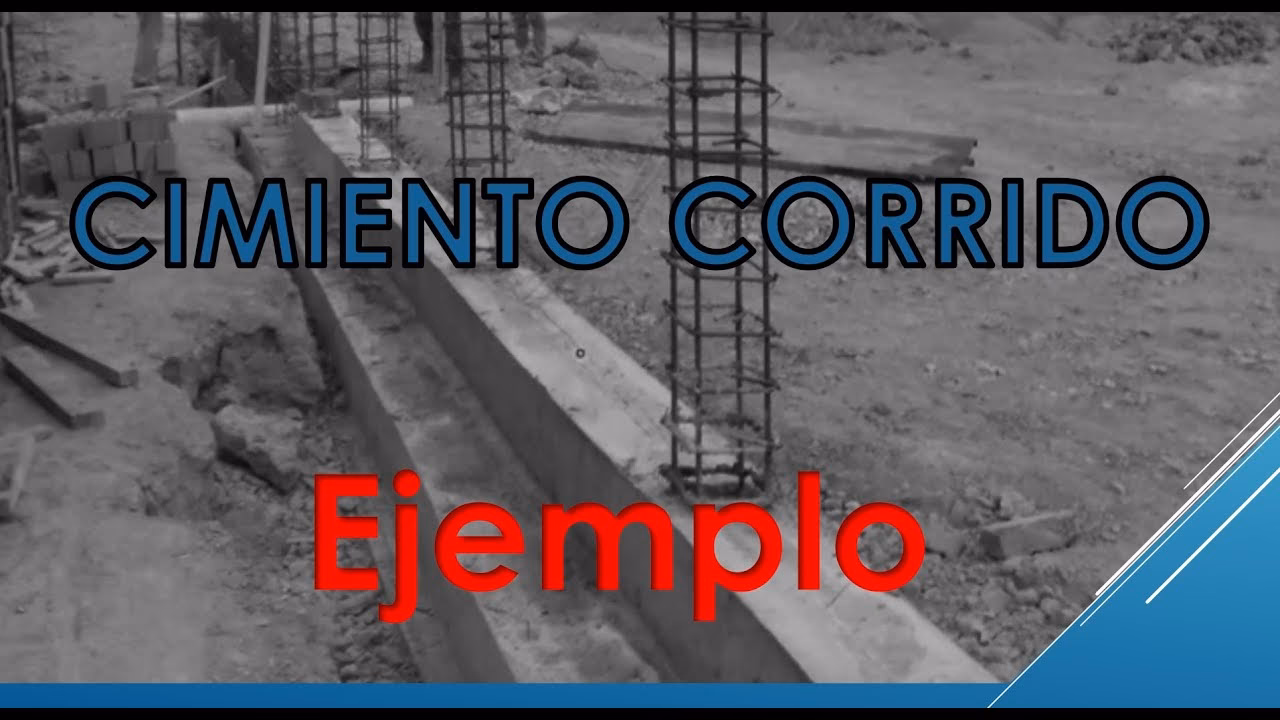

Entendiendo las Zapatas Corridas: La Base Líneal
Las zapatas corridas, también conocidas como zapatas continuas o de muro, son elementos de cimentación que se extienden a lo largo de una línea, sirviendo de soporte a múltiples elementos estructurales o muros. Su diseño está pensado para distribuir cargas de forma continua y eficiente sobre una franja de terreno, siendo particularmente útiles en situaciones donde las columnas están muy próximas entre sí o cuando se busca cimentar un muro de carga.
Características Principales de las Zapatas Corridas
Una de las características más distintivas de las zapatas corridas es su forma, que suele asemejarse a una T invertida. Esta configuración permite una óptima distribución del peso a lo largo de su extensión. No obstante, este diseño básico puede presentar variaciones significativas en su sección transversal para adaptarse a diversas condiciones de carga y terreno:
- Rectangular: Es la forma más sencilla y común. La base, o losa, de estas zapatas suele tener una altura mínima de 30 centímetros, aunque esta medida puede incrementarse considerablemente en función de las cargas a soportar y la resistencia del suelo. Son ideales para cargas uniformes y suelos con buena capacidad portante.
- Escalonada: Cuando las cargas son muy elevadas o la capacidad portante del suelo es baja, se puede optar por una sección escalonada. Este diseño permite una mayor superficie de contacto con el suelo en la base, distribuyendo la presión de manera más efectiva y optimizando el uso del material. Los escalones se diseñan para garantizar una correcta transmisión de esfuerzos y evitar fallas por punzonamiento.
- Estrecha con forma de Cono (Trapezoidal): Aunque menos común en zapatas corridas puras, algunas variaciones pueden presentar una sección cónica o trapezoidal para optimizar el consumo de concreto y acero, especialmente cuando la altura de la zapata es considerable y se busca una transición de esfuerzos más eficiente desde el pilar hacia la base.
Las dimensiones finales de estos elementos, incluyendo su ancho, altura y longitud, son el resultado de un cálculo exhaustivo que considera varios factores críticos. En primer lugar, la carga que van a soportar desde la superestructura es determinante; cuanto mayor sea la carga, mayor deberá ser la zapata para distribuir el peso. En segundo lugar, la resistencia del concreto con el que se fabrican es crucial, ya que un concreto de mayor resistencia puede permitir dimensiones ligeramente menores. Finalmente, la presión sobre el terreno admisible es un factor limitante fundamental, pues la zapata debe ser lo suficientemente grande para que la presión transmitida al suelo no exceda su capacidad portante, evitando asentamientos excesivos o fallas del terreno.
En cuanto a la construcción, las zapatas corridas que se elaboran sobre tierra que tiende a desmoronarse o que no tiene suficiente cohesión, requieren de un encofrado. Este encofrado es una estructura temporal que contiene el concreto fresco hasta que este adquiere la resistencia necesaria. Por otro lado, las zapatas que se construyen a base de concreto apisonado directamente sobre una excavación estable y con paredes verticales firmes, podrían no necesitar dicha estructura, simplificando el proceso constructivo y reduciendo costos. Sin embargo, la supervisión geotécnica es siempre indispensable.
Uso y Función Principal
Una de las características diferenciadoras más importantes, y que a menudo se especifica en marcos normativos de construcción, es que las zapatas corridas están diseñadas para recoger más de tres pilares, o bien para soportar cargas lineales de muros. Su propósito principal es, por tanto, unificar las cargas de varios puntos o de una línea continua y distribuirlas uniformemente sobre una amplia superficie del terreno, minimizando así los asentamientos diferenciales y proporcionando una cimentación robusta y estable para estructuras con alineaciones de columnas o muros portantes.
Zapatas Combinadas: Uniendo Dos Puntos
En contraposición a las zapatas corridas, las zapatas combinadas, como su nombre lo indica, tienen la función específica de recoger la carga de dos pilares. Esta particularidad las convierte en una solución ideal para situaciones donde dos columnas están muy próximas entre sí, o cuando una columna se encuentra cerca de un límite de propiedad y no es posible construir una zapata aislada centrada, generando una carga excéntrica. Al combinar la cimentación de estas dos columnas en una sola zapata, se logra un equilibrio de cargas y se evita la excentricidad que podría provocar momentos no deseados en la cimentación.
Características y Aplicaciones de las Zapatas Combinadas
Las zapatas combinadas suelen presentarse en dos formas geométricas principales: rectangular o trapezoidal. La elección entre una y otra depende de la magnitud y la posición relativa de las cargas de los dos pilares que soportan. Si las cargas son simétricas o muy similares, una zapata rectangular puede ser suficiente. Sin embargo, si una columna soporta una carga significativamente mayor que la otra, o si la distancia entre ellas es irregular, una forma trapezoidal puede ser más eficiente para lograr un centro de gravedad de la zapata que coincida con el centro de las cargas combinadas, optimizando la distribución de la presión sobre el suelo.
- Rectangular: Se usan cuando las cargas de ambos pilares son similares y la distancia entre ellos permite una distribución uniforme de la presión. Son de diseño más sencillo.
- Trapezoidal: Ideales cuando una de las columnas soporta una carga mucho mayor que la otra, o cuando una de las columnas está excéntrica (por ejemplo, en un límite de propiedad). La forma trapezoidal ayuda a centrar la resultante de las cargas de ambos pilares, distribuyendo la presión de manera más uniforme bajo la zapata.
La principal ventaja de las zapatas combinadas radica en su capacidad para manejar situaciones de carga complejas y espacios limitados. Al unir dos columnas, se evita la necesidad de voladizos o vigas de atado adicionales que serían necesarios con zapatas aisladas en ciertas configuraciones. Esto puede traducirse en una solución más económica y estructuralmente más eficiente en escenarios específicos.
La Diferencia Fundamental: Pilares que Soportan
La distinción más clara y crucial entre zapatas corridas y zapatas combinadas radica en el número de pilares que cada una está diseñada para soportar. Como se mencionó, las zapatas corridas están pensadas para más de tres pilares (o muros de carga continuos), abarcando una línea o franja de cimentación. Por otro lado, las zapatas combinadas están específicamente diseñadas para recoger dos pilares, uniendo sus cargas en una única base.
¿Cuándo Elegir Cada Una? Factores Determinantes
La decisión de utilizar una zapata corrida o una combinada no es arbitraria; depende de una serie de factores técnicos y económicos:
- Disposición de las Columnas: Si las columnas están alineadas y son más de tres, o si se trata de un muro de carga continuo, la zapata corrida es la opción lógica. Si solo hay dos columnas cercanas o una columna en el límite de la propiedad que necesita ser combinada con otra, la zapata combinada es la solución adecuada.
- Cargas Aplicadas: La magnitud y la naturaleza de las cargas (puntuales, lineales, excéntricas) influyen directamente en el diseño y la elección del tipo de zapata.
- Tipo de Suelo: La capacidad portante y la uniformidad del suelo son críticas. En suelos de baja resistencia, las zapatas corridas o combinadas pueden ser preferibles a las aisladas para distribuir la carga sobre un área mayor.
- Espacio Disponible: En áreas urbanas o con limitaciones de espacio (como límites de propiedad), las zapatas combinadas son a menudo la única solución viable para manejar cargas excéntricas.
- Consideraciones Económicas: El costo de la excavación, el volumen de concreto y la cantidad de acero de refuerzo son factores a considerar. A veces, una zapata corrida puede ser más económica que una serie de zapatas aisladas muy cercanas, mientras que una combinada puede evitar costosas vigas de atado.
Tabla Comparativa: Zapatas Corridas vs. Combinadas
| Característica | Zapata Corrida | Zapata Combinada |
|---|---|---|
| Número de Pilares | Más de tres (o muros de carga) | Exactamente dos |
| Forma Típica | T invertida (rectangular, escalonada, cónica) | Rectangular o trapezoidal |
| Uso Principal | Cimentación de muros, líneas de columnas muy próximas | Unión de dos columnas cercanas, columnas en límites de propiedad |
| Distribución de Carga | Uniforme a lo largo de una línea continua | Combina y distribuye cargas de dos puntos específicos |
| Control de Asentamientos | Eficaz para asentamientos diferenciales en línea | Ayuda a controlar la excentricidad y el asentamiento diferencial entre dos columnas |
| Complejidad del Diseño | Moderada, principalmente por la longitud y cargas uniformes | Moderada a alta, especialmente con cargas excéntricas o desiguales |
| Volumen de Excavación | Generalmente mayor debido a su longitud | Menor que una corrida, pero mayor que dos aisladas |
Preguntas Frecuentes sobre Zapatas
¿Cuándo es mejor usar una zapata corrida?
Es mejor usar una zapata corrida cuando se tiene una línea de más de tres columnas o un muro de carga continuo que necesita ser cimentado. También son ideales en suelos con menor capacidad portante, donde es necesario distribuir la carga sobre una superficie más amplia para reducir la presión sobre el terreno y minimizar asentamientos diferenciales a lo largo de la estructura.
¿Cuándo se prefiere una zapata combinada?
Se prefiere una zapata combinada en situaciones donde dos columnas están muy cercanas entre sí y sus zapatas aisladas se superpondrían, o cuando una columna está en el límite de la propiedad y no puede tener una zapata centrada, generando una carga excéntrica. La zapata combinada permite unir estas dos cargas y equilibrarlas en una única cimentación, evitando problemas de volteo o asentamientos irregulares.
¿Qué factores influyen en el diseño de una zapata?
Los factores clave que influyen en el diseño de cualquier zapata incluyen la magnitud y tipo de las cargas de la superestructura, la capacidad portante y las características del suelo (determinadas por un estudio de suelos), la presencia de agua subterránea, la resistencia del concreto y el acero de refuerzo, las normativas de construcción locales y las limitaciones de espacio en el sitio.
¿Las zapatas requieren siempre encofrado?
No siempre. Las zapatas requieren encofrado cuando el terreno de la excavación es inestable, propenso a desmoronarse o no puede mantener su forma vertical. Sin embargo, si el suelo es cohesivo y estable, y la excavación se realiza con precisión, es posible verter el concreto directamente en la zanja, lo que se conoce como encofrado de tierra. La decisión siempre debe basarse en la evaluación geotécnica del sitio.
¿Cuál es la importancia del estudio de suelos para las zapatas?
El estudio de suelos es de vital importancia porque proporciona información crucial sobre las propiedades físicas y mecánicas del terreno, incluyendo su capacidad portante, la presencia de niveles freáticos, la estratigrafía y la potencialidad de asentamientos. Sin esta información, el diseño de la zapata sería una conjetura arriesgada, lo que podría llevar a una cimentación sobredimensionada (costosa) o, peor aún, subdimensionada (insegura y propensa a fallas). Es la base para un diseño de cimentación seguro y eficiente.
Conclusión
La elección entre zapatas corridas y zapatas combinadas es una decisión de diseño crítica que debe ser tomada por ingenieros estructurales calificados, basándose en un análisis detallado de las cargas de la estructura, las características del suelo y las condiciones específicas del sitio. Ambas soluciones ofrecen ventajas distintas para diferentes escenarios constructivos. Mientras que las zapatas corridas son ideales para distribuir cargas lineales de múltiples pilares o muros, las zapatas combinadas resuelven eficazmente las complejidades de dos pilares cercanos o con cargas excéntricas. Comprender estas diferencias no solo es fundamental para la seguridad estructural, sino también para la eficiencia y economía del proyecto de construcción.
