Cimentación con Zapatas Corridas: Guía Esencial

La cimentación es el alma de cualquier construcción, el punto de apoyo que transfiere las cargas de la estructura al terreno. Dentro de las diversas tipologías, la cimentación con zapatas corridas es una solución ampliamente utilizada, especialmente cuando se trata de soportar muros de carga. Su diseño horizontal y continuo no solo distribuye eficazmente los pesos, sino que también garantiza la cohesión y estabilidad de la edificación en su conjunto. Este artículo desglosará cada etapa y consideración para una ejecución impecable de este tipo de cimentación, fundamental para la longevidad y seguridad de cualquier proyecto.

Las zapatas corridas son estructuras de cimentación que se extienden linealmente bajo los muros de carga de un edificio. Son la opción más adecuada cuando el estrato de terreno con capacidad portante suficiente se encuentra a poca profundidad. Su objetivo principal es asegurar una distribución uniforme de las cargas sobre el suelo, limitando los asientos diferenciales y garantizando la estabilidad de la estructura superior. Para ello, es imperativo que las zapatas sean horizontales y continuas, pasando por debajo de todos los elementos de carga y enlazando eficazmente las diferentes partes de la cimentación. La rigidez de esta cimentación es un factor crítico para cumplir con la normativa vigente en cuanto a la limitación de asientos.

El Proceso de Ejecución de la Zapata Corrida

La construcción de una zapata corrida implica una secuencia de pasos meticulosos, cada uno crucial para el rendimiento final de la cimentación.

1. Preparación del Terreno y Excavación

El primer paso es la preparación del terreno. La elección de zapatas corridas se justifica cuando el suelo resistente se encuentra a poca profundidad. Una vez definida la profundidad, se realiza la excavación, asegurando que el fondo sea nivelado y compactado adecuadamente para recibir la cimentación.

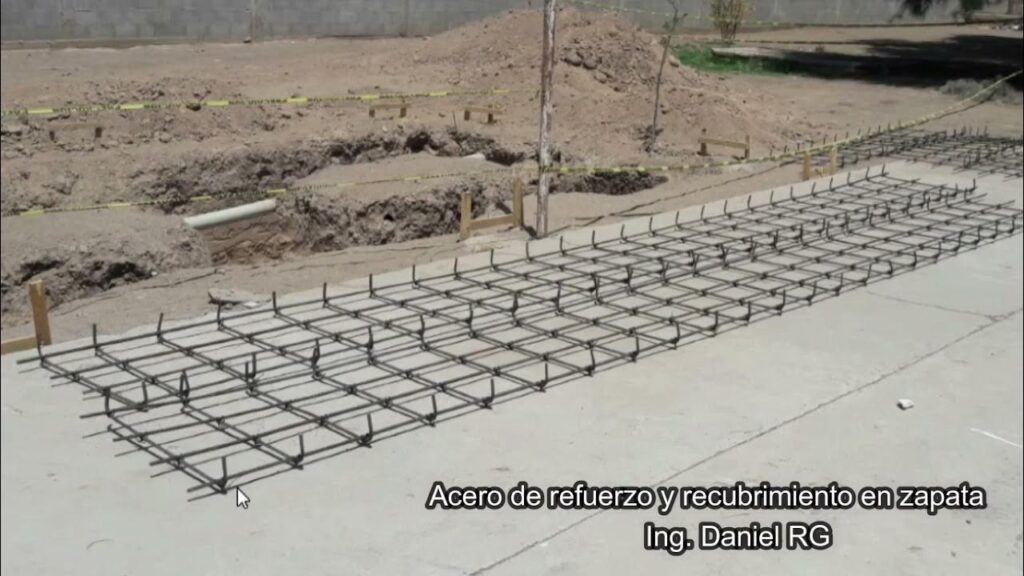

2. Armado de Acero en Zapatas

El refuerzo de acero es vital para que la zapata resista las tensiones a las que será sometida. Aunque el texto se refiere a columnas, los principios son aplicables a las zapatas corridas que soportan muros. El proceso implica:

• Medición y Marcado: Las varillas de acero se miden y marcan según las especificaciones del diseño estructural.
• Ordenamiento Perpendicular: Las varillas se disponen en forma de parrilla, con las barras principales y secundarias cruzándose perpendicularmente.
• Ajuste con Alambre: Se utilizan alambres de amarre para asegurar firmemente cada intersección, creando una malla cohesionada.
• Colocación en Excavación: La parrilla de acero resultante se coloca cuidadosamente dentro de la excavación de la zapata. Es fundamental respetar el recubrimiento de hormigón especificado, que protege el acero de la corrosión y garantiza su correcta adherencia al concreto. El recubrimiento se logra generalmente mediante separadores o calzos.

Es importante que la cimentación tenga un área de contacto con el suelo suficientemente grande para distribuir las cargas del muro de manera segura, considerando la resistencia del terreno.

3. Vaciado y Curado del Hormigón

Una vez que el armado está correctamente posicionado, se procede al vaciado del hormigón. Este debe tener la dosificación y consistencia adecuadas para asegurar que rellene todos los espacios y envuelva completamente las armaduras. Tras el vaciado, el curado es un proceso esencial que permite que el hormigón desarrolle su máxima resistencia. Esto implica mantenerlo húmedo durante un periodo determinado para evitar una deshidratación prematura y la aparición de fisuras.

4. Construcción del Zócalo o Arranque del Muro

Para la correcta configuración del arranque de los muros de fábrica sobre la cimentación, se recomienda encarecidamente no enterrar directamente los bloques. En su lugar, se debe construir un zócalo que sobresalga del nivel del terreno, con una altura no inferior a 30 cm. Esta elevación previene la ascensión de humedad por capilaridad desde el terreno hacia el muro.

Precauciones contra la Humedad

Cuando, por alguna razón, se decida apoyar el muro de fábrica de bloques directamente sobre la cimentación enterrada, es imprescindible tomar precauciones adicionales:

• Barreras Impermeables Horizontales: Se deben incorporar láminas impermeables en la sección del muro para bloquear la ascensión de agua por capilaridad. Estas barreras deben ser capaces de transmitir cargas verticales y horizontales sin sufrir daños ni deslizamientos.
• Protección Exterior y Drenaje: La cara exterior del muro en contacto con el terreno debe protegerse adecuadamente. En casos de mayor profundidad o condiciones de terreno desfavorables, se aconseja la instalación de un sistema de drenaje.
• Relleno y Armado de Bloques Enterrados: Es recomendable rellenar los huecos de los bloques enterrados con hormigón. Si los empujes horizontales lo exigen, incluso se pueden armar verticalmente para aumentar su resistencia.

Construcción de Muros de Carga sobre Zapatas Corridas

Una vez establecida la zapata corrida y el zócalo, la construcción de los muros de carga se convierte en el siguiente paso crítico. Estos muros pueden ser sin armar o armados, dependiendo de las solicitaciones y el riesgo sísmico.

Muros sin Armar

Los muros de bloques huecos de hormigón sin armar se configuran en hiladas horizontales, alternando las juntas verticales (llagas) para que las de cada hilada coincidan con los planos verticales de simetría de los bloques de las hiladas superior e inferior. Los huecos deben corresponderse en toda la altura del muro. Este aparejo logra un solape entre hiladas consecutivas igual a la mitad de la longitud del bloque, lo que es suficiente para que el muro se considere un elemento estructural unitario. Los inicios de muro y las jambas requieren el uso de piezas enteras y medias para una configuración correcta.

Muros Armados

Para mejorar la resistencia a flexión y compresión, las fábricas de bloques de hormigón pueden reforzarse con armaduras de acero, tanto horizontal como verticalmente, para que trabajen conjuntamente ante los esfuerzos.

• Armaduras Horizontales: Generalmente se colocan en piezas tipo zuncho a medida que se eleva la fábrica, formando cadenas de atado. Se recomienda armar al menos una de cada cinco hiladas con un mínimo de 2 Ø 8. Sobre la hilada que soporta la cadena, se debe disponer una tela metálica para sostener el hormigón durante el vertido.
• Armaduras Verticales: Van en el interior de las columnas de huecos y pueden colocarse antes o después de levantar la fábrica, solapando 30 veces su diámetro. Se aconseja armar un bloque cada cinco unidades contadas en planta. Si se colocan antes, los bloques deben tener uno o ambos extremos abiertos para abrazar las armaduras. Estas armaduras se hormigonan simultáneamente con el levantamiento de cada hilada. Si se colocan después, se mantienen en posición y se hormigona la columna de huecos. El relleno de los huecos se realiza con hormigón de dosificación adecuada al tamaño del hueco (árido de 20 mm para huecos mayores de 10 cm; mortero 1:3 para huecos menores). La consistencia debe ser blanda para asegurar un relleno perfecto sin segregación.
• Costillas Verticales: Pueden disponerse costillas verticales enteras en toda su longitud, a las que el bloque hueco se acomete lateralmente, manteniendo el aparejo.
• Armadura Horizontal en Tendeles: Para evitar fisuraciones, se pueden colocar armaduras (Ø 4-5 mm) en los tendeles. Su área no debe ser menor del 0.03% del área bruta de la sección de la fábrica, y la separación vertical no mayor de 60 cm.

Aspectos Clave en la Construcción de Muros y su Relación con la Zapata

Aparejos

En la fábrica de bloques, el solape entre piezas de hiladas consecutivas debe ser al menos 0.4 veces el grueso (altura) de las piezas y no menor de 40 mm para que el muro se considere un elemento estructural unitario. El aparejo más habitual en bloques huecos, que permite la coincidencia vertical de tabiquillos para la transmisión de esfuerzos y de alvéolos para el armado, es el que muestra la cara mayor en el paramento. En otros bloques (ciegos, ligeros), este aparejo también es común.

Uniones de Muros

Las uniones entre muros son puntos singulares que requieren una resolución adecuada para garantizar que los muros trabajen conjuntamente, tanto como elementos de carga como de arriostramiento. Es crucial diferenciar entre fábricas sin reforzar (para muros no resistentes o con bajas solicitaciones y bajo riesgo sísmico) y fábricas reforzadas (para muros resistentes, zonas de alto riesgo sísmico o muros muy esbeltos).

Se consideran tres situaciones principales:

• Esquinas: Se resuelven haciendo pertenecer alternativamente la zona común a cada muro. Si el espesor del muro es inferior a la mitad de la longitud del bloque, se usan piezas de esquina. En fábricas reforzadas de bloques de áridos ligeros, las uniones incorporan horquillas de acero en cada hilada. Si son bloques huecos, además de las horquillas, el alvéolo común se maciza con hormigón y se arma verticalmente, anclándose a la cimentación. En esquinas de fábrica armada por tendeles, las armaduras prefabricadas se doblarán en esquina, evitando cortar la armadura longitudinal exterior y alternando la disposición del solape.
• Encuentros: Se incorporan piezas cortadas de longitud variable para mantener el aparejo y la coincidencia vertical de tabiquillos. En fábricas reforzadas de bloques huecos, se complementan con horquillas y barras de acero en cada hilada, macizando y armando verticalmente el alvéolo común, anclando a la cimentación. En fábricas cara vista, para evitar que el muro perpendicular rompa el aparejo de fachada, se pueden cortar las piezas del muro perpendicular o usar anclajes metálicos en forma de Z, colocados en los alvéolos a intervalos no superiores a 80 cm. Otra opción es macizar y armar los alvéolos contiguos con horquillas de acero. En encuentros con particiones interiores, se puede usar una malla metálica en todas las hiladas. En encuentros de muros de fábrica armada por tendeles, las armaduras se doblarán en L, alternando la disposición y añadiendo armadura continua en el muro pasante.
• Cruces: Requieren piezas de distinta longitud en las dos hiladas para mantener el aparejo y la coincidencia vertical de tabiquillos. En fábricas reforzadas de bloques de áridos ligeros, se incorporan barras de acero de Ø 6 en cada hilada. En cruces de muros de fábrica armada por tendeles, las armaduras se dispondrán de forma continua alternativamente en cada muro del cruce en hiladas pares e impares.

Pilastras

Las pilastras se resuelven con piezas de caras laterales lisas, trabadas con el muro. Se puede mejorar su comportamiento rellenando los alvéolos con hormigón o armaduras verticales. Un mayor refuerzo se logra incorporando pilares de hormigón armado, usando piezas de pilastra sencilla y de enlace que mantienen el aparejo y la traba. Además, se pueden añadir barras y horquillas de acero en las juntas.

Apoyo de Forjados

Los forjados deben tener un canto suficiente para evitar deformaciones excesivas y giros en los apoyos, así como una adecuada rigidez en su plano para transmitir acciones horizontales. Se apoyan en los muros de fábrica de bloques mediante zunchos o cadenas de hormigón armado, dimensionados para atar y repartir cargas. El forjado se colocará una vez que las juntas del muro estén endurecidas. Se pueden utilizar piezas dintel o telas metálicas para evitar la penetración del hormigón en los bloques. Es recomendable que el canto de la cadena sea al menos 5 cm mayor que el del forjado para un correcto enlace de las viguetas, especialmente en muros de arriostramiento.

Configuración de Huecos

Los huecos en los muros, como ventanas y puertas, requieren una atención especial:

• Dintel: Se resuelven con piezas dintel que incorporan un goterón. Estas piezas sirven de encofrado, sobre las que se colocan las armaduras y se macizan con hormigón, formando una viga que salva la luz y descansa al menos 20 cm sobre las jambas. Pueden ser prefabricados o colocarse en obra. Su canto puede aumentarse superponiendo piezas tipo zuncho con estribos. También existen piezas de dintel de dos hiladas de altura que, aunque rompen el aparejo, facilitan la construcción. Los dinteles de fábrica armada pueden usar armaduras de tendel según cálculo.
• Jambas: Se configuran con piezas enteras y medias de terminación, como un inicio de muro. Si las cargas lo requieren, se macizan los alvéolos de los bloques donde descansa el dintel, pudiendo armarse si es necesario.
• Antepecho y Alféizar: Las zonas inferiores a las jambas y el antepecho suelen tener concentraciones de carga, por lo que se refuerzan con armaduras de tendel (2 Ø 4-6 mm) en el tendel inferior a la hilada que corona el antepecho. Estas armaduras distribuyen tensiones localizadas. El alféizar (hormigón, piedra, metal) requiere una unión cuidadosa con las jambas y la carpintería para garantizar la estanqueidad. Debe tener una pendiente superior al 10%, penetrar 4 cm en las jambas, y llevar una membrana impermeable. El cerco de la carpintería debe solapar el alféizar y tener vierteaguas.

Juntas de Movimiento

La incorporación de juntas de movimiento en las fábricas de bloques de hormigón es crucial debido a factores como la retracción del hormigón, la rigidez de los morteros, las variaciones dimensionales térmicas y la deformabilidad de los elementos estructurales. Para limitar su incidencia, se deben prever juntas:

• Distancia Horizontal: No debe superar los 8 m, aunque en fábricas armadas puede aumentarse entre un 50% y un 100% según la separación de armaduras.
• Ubicación: En esquinas (si los paños superan 8 m), en paños largos con pequeños quiebros, en cambios de altura del edificio, en prolongación de ventanas verticales alargadas y en cambios de espesor de muros.
• Ancho: Dependerá del movimiento previsto y del sellante, generalmente entre 2 y 3 cm. El sellante debe tener una capacidad de compresión y recuperación del 25% al 50%.
• Estabilidad: Las juntas interrumpen la traba, por lo que es útil incorporar llaves (con funda deslizante) que permitan el movimiento longitudinal pero traben transversalmente, o aprovechar entrantes de bloques especiales.
• Fábrica Armada: En muros armados regularmente por tendeles, es posible usar las propias armaduras de tendel como llaves de deslizamiento, envolviendo los alambres longitudinales en fundas para evitar la adherencia. Esto permite aumentar la separación de las juntas.
• Relleno y Sellado: Se deben especificar rellenos y sellantes elásticos (siliconas neutras son recomendadas). La distancia del relleno debe permitir la profundidad correcta del sellante (no menor de 10 mm). Se usa un cordón o agente de separación para evitar adherencia. Las caras de la junta deben estar limpias, secas y la aplicación debe seguir las instrucciones del fabricante, asegurando el relleno completo sin burbujas y adherencia a ambos lados.

Barreras Antihumedad

Son esenciales para impedir el paso del agua. Se colocan láminas impermeables horizontales para evitar la ascensión por capilaridad en muros en contacto con el terreno, y verticales en muros enterrados. En muros exteriores con cámara, se recomienda colocarlas sobre la cara superior del forjado con pendiente hacia el exterior, interrumpiendo el mortero en la parte inferior de la llaga para evacuar el agua de la cámara. Deben permitir la transmisión de cargas sin sufrir daños y tener suficiente resistencia al rozamiento. En distribuciones interiores sobre soleras en contacto con el terreno, se aconseja una lámina de polietileno en el arranque.

Arriostramientos

Para asegurar la estabilidad de los muros de carga, estos deben formar una retícula ortogonal con otros muros perpendiculares (muros de arriostramiento), colocados al menos en sus extremos y, si es necesario, en puntos intermedios. Según la Norma Tecnológica de la Edificación. Fábrica de Bloques (NTE-EFB), la separación entre ejes de muros de arriostramiento no excederá de las distancias indicadas en la siguiente tabla, siempre que la luz libre entre forjados no exceda de 3 m:

El espesor de los muros de arriostramiento será el que resulte de razones resistentes, constructivas o de aislamiento, con un mínimo de 19 cm.

Tabla Comparativa: Muros de Carga sobre Zapatas Corridas

Preguntas Frecuentes (FAQs)

¿Por qué es importante construir un zócalo o arranque elevado en la cimentación con zapatas corridas?

Es crucial para evitar que los bloques del muro queden enterrados directamente en el terreno. Un zócalo que sobresalga al menos 30 cm del nivel del suelo ayuda a prevenir la ascensión de humedad por capilaridad desde el terreno hacia el muro, protegiendo la integridad y durabilidad de la fábrica.

¿Cómo se evita la humedad en los muros que arrancan desde la cimentación?

Se utilizan barreras impermeables horizontales que impiden la ascensión de agua por capilaridad. Además, la cara exterior del muro en contacto con el terreno debe protegerse adecuadamente, y en condiciones de humedad elevada o profundidad, se recomienda la instalación de un drenaje. Los bloques enterrados pueden rellenarse con hormigón e incluso armarse para resistir empujes horizontales y proteger contra la humedad.

¿Cuál es la función principal de las armaduras en los muros de carga?

Las armaduras de acero, tanto horizontales como verticales, mejoran significativamente la resistencia de los muros a la flexión y a la compresión. Trabajan conjuntamente con los bloques de hormigón para soportar mayores esfuerzos, distribuir tensiones y controlar la fisuración, lo que es esencial en muros resistentes o en zonas con riesgo sísmico.

¿Cuándo se deben incorporar juntas de movimiento en la fábrica de bloques?

Las juntas de movimiento son necesarias para compensar los cambios dimensionales de la fábrica de bloques. Se deben incorporar debido a la retracción del hormigón, la rigidez de los morteros, las variaciones térmicas (dilatación y contracción) y la deformabilidad de los elementos estructurales. Se colocan a distancias horizontales máximas (ej. 8m, que puede duplicarse en muros armados) y en puntos singulares como esquinas, cambios de altura o espesor de muros.

¿Cuál es la separación máxima recomendada para muros de arriostramiento?

La separación máxima entre ejes de muros de arriostramiento depende del número de plantas del edificio. Para un edificio de una planta, la separación máxima es de 10 metros; para dos plantas, 8 metros; para tres plantas, 7 metros; y para cuatro plantas, 6 metros. Estas distancias son válidas siempre que la luz libre entre forjados no exceda los 3 metros y tienen como objetivo asegurar la estabilidad de los muros de carga formando una retícula ortogonal.

La cimentación con zapatas corridas, junto con la correcta ejecución de los muros de carga que sobre ella se asientan, es un pilar fundamental en la construcción segura y duradera. Comprender cada detalle, desde el armado del acero hasta la gestión de la humedad y las uniones de muros, es esencial para garantizar la estabilidad y funcionalidad de cualquier estructura. Este conocimiento detallado permite a los profesionales de la construcción asegurar la calidad y la resistencia de sus proyectos a lo largo del tiempo.
