Muros de Contención: Soluciones al Deslizamiento

Los muros de contención son estructuras fundamentales en la ingeniería civil, diseñadas para resistir la presión lateral del suelo y evitar su movimiento, especialmente en terrenos con desniveles. Su correcta construcción es crucial para la seguridad y durabilidad de cualquier proyecto. Sin embargo, uno de los desafíos más críticos que pueden enfrentar es el fallo por deslizamiento en la base de la zapata, una situación que compromete seriamente la estabilidad del muro y, por ende, de todo lo que soporta. Este artículo profundiza en qué hacer si te encuentras ante esta problemática, ofreciendo soluciones prácticas y una guía detallada para construir cimientos robustos que prevengan tales fallos.

La estabilidad de un muro de contención depende directamente de la solidez de su cimentación, comúnmente una zapata. Si el muro no está adecuadamente anclado o si el terreno subyacente no ofrece la resistencia necesaria, el empuje horizontal del suelo puede superar la resistencia al deslizamiento de la base, provocando un movimiento lateral indeseado. Comprender este mecanismo es el primer paso para implementar medidas correctivas y preventivas eficaces.

Entendiendo el Deslizamiento en la Base de la Zapata

El deslizamiento de un muro de contención en la base de su zapata ocurre cuando las fuerzas horizontales que actúan sobre el muro (principalmente el empuje del terreno) superan las fuerzas de fricción y pasivas que lo anclan al suelo. Este fallo es particularmente común en muros que carecen de un adecuado empotramiento en el terreno firme o que no poseen un 'talón' suficientemente desarrollado. Un muro sin talón, o con un talón insuficiente, es más susceptible a este tipo de falla porque su base no tiene la extensión necesaria para generar una fricción adecuada con el terreno ni para movilizar la resistencia pasiva del suelo frente a ella.

¿Qué hacer ante un fallo por deslizamiento?

Si el muro muestra signos de deslizamiento, la acción principal es aumentar su resistencia al empuje. Una de las soluciones más efectivas es intentar empotrarlo más profundamente en el terreno. Esto significa excavar alrededor de la base de la zapata y extenderla verticalmente hacia abajo, llegando a un estrato de suelo más firme y estable. Al aumentar la profundidad de la zapata, se incrementa la superficie de contacto con el terreno, lo que a su vez eleva la fricción y la resistencia pasiva del suelo, contrarrestando el empuje.

Otra opción vital es ampliar el canto de la zapata, es decir, su extensión horizontal, preferentemente hacia el lado de donde proviene el empuje (creando o extendiendo el 'talón'). Al aumentar la superficie de la base, se distribuye mejor la carga y se genera una mayor resistencia a la fuerza de deslizamiento. Es importante realizar esta ampliación sin reducir la altura del fuste del muro, para mantener su capacidad estructural. Estas intervenciones, aunque complejas, son cruciales para devolver la estabilidad al muro y asegurar su funcionalidad a largo plazo.

La Zapata: El Corazón del Muro de Contención

La zapata es el elemento estructural encargado de transmitir las cargas del muro al suelo de manera distribuida, asegurando que la presión ejercida no exceda la capacidad portante del terreno. Una zapata bien diseñada y construida es sinónimo de un muro estable y duradero. Si eres nuevo en este tipo de proyectos, es fundamental conocer los materiales y el proceso para crear esta base sólida.

Construyendo Cimientos Inquebrantables: Pasos Clave para Evitar el Deslizamiento

Para garantizar que un muro de contención sea resistente y no falle por deslizamiento, el proceso de construcción de su zapata debe ser meticuloso. Aquí te guiamos a través de los pasos esenciales:

Paso 1: Medición y Preparación Precisa

Antes de iniciar cualquier excavación, la planificación es clave. Utiliza gafas y guantes de seguridad. Comienza midiendo con precisión el área donde se construirá el muro. Marca las dimensiones de la zapata en el terreno con puntos de referencia claros. Es crucial que estas marcas se correspondan con los planos de ingeniería, ya que cualquier error en esta etapa puede comprometer la estabilidad futura del muro. Un buen plan de construcción, consultado constantemente, minimiza errores y optimiza el proceso.

Paso 2: La Excavación: Profundidad y Firmeza

Una vez que el área está marcada, procede a la excavación de las zapatas. La profundidad de la excavación es crítica para la resistencia al deslizamiento. Como regla general, es conveniente alcanzar una profundidad mínima de 50 a 80 cm por debajo de la cota superficial, especialmente en zonas afectadas por ciclos de hielo-deshielo o variaciones de humedad que puedan afectar la estabilidad del suelo. A menudo, una pala es suficiente, pero en suelos muy compactos o rocosos, puede ser necesario un pico. Un truco útil es humedecer ligeramente la tierra a excavar; esto facilita el corte con la pala y ayuda a que la tierra se mantenga cohesiva, reduciendo el desorden.

Paso 3: Estacas y Encofrados: La Forma de la Resistencia

Con la excavación lista, instala las estacas de madera que servirán de guía y soporte para el encofrado. Estas estacas deben plantarse firmemente en la zanja. La clave en este paso es dejar el espacio adecuado para las formas de madera (encofrado), que darán la forma final a la zapata. Mide el grosor de tus formas y asegúrate de dejar esa longitud, más algunas pulgadas adicionales, entre cada estaca. Por ejemplo, si tus formas son de ocho pulgadas de largo, puedes dejar unas diez pulgadas entre las estacas. Utiliza tornillos para asegurar los tablones de madera que formarán el encofrado, asegurándote de que estén nivelados y aplomados. La precisión del encofrado es vital para que la zapata tenga las dimensiones y la forma correctas, lo que impacta directamente en su capacidad para resistir el deslizamiento.

Paso 4: Acero de Refuerzo y Concreto: El Esqueleto y la Fuerza

Este paso es fundamental para la resistencia estructural de la zapata. Coloca las barras de refuerzo (armadura) según los planos de tu proyecto. El acero corrugado proporciona la resistencia a la tracción que el concreto por sí solo no tiene, siendo crucial para soportar las fuerzas de flexión y cizallamiento, y para mejorar la resistencia al deslizamiento. Verifica el tamaño y la distribución de la armadura; las varillas de Acero grado 40 son muy comunes para viviendas de hasta tres plantas. Utiliza una sierra con cuchilla abrasiva para cortar el acero a la medida. Luego, procede a la mezcla del concreto. La consistencia debe ser similar a la de una masa de pastel: espesa pero vertible. Mezcla en una carretilla o en una hormigonera hasta obtener una mezcla homogénea. Vierte el concreto lentamente y de manera uniforme en el espacio delimitado por las formas de madera, comenzando por un lado de la zapata y avanzando. Usa una pala o un vibrador para nivelar y compactar el concreto, eliminando burbujas de aire y asegurando que el hormigón llene todos los espacios y rodee completamente el acero de refuerzo.

Materiales Esenciales para una Zapata Robusta

La calidad de los materiales es tan importante como la precisión en la ejecución. Para construir una zapata de hormigón que resista el paso del tiempo y las fuerzas del terreno, necesitarás:

• Hormigón: El tipo y la resistencia del hormigón deben ser los adecuados para las cargas que soportará el muro. Un f'c=175 k/cm2 es común para muros de contención de baja altura.
• Acero de Refuerzo: Barras de acero corrugado que proporcionan la resistencia a la tracción necesaria. La cantidad y diámetro se determinan por cálculo estructural.
• Encofrado: Estructura temporal (madera, metal o plástico) que da forma a la zapata. Debe ser robusto para soportar el peso del concreto fresco.
• Grava: Para el relleno de huecos en la excavación y como parte de la mezcla de concreto.
• Arena: Componente esencial de la mezcla de concreto.
• Cemento: El aglomerante que une la arena y la grava, formando el concreto.
• Agua: Necesaria para la hidratación del cemento y para lograr la consistencia adecuada de la mezcla.

El Arte de la Mezcla y el Curado del Hormigón

La proporción de la mezcla de hormigón es crucial para su resistencia. Una mezcla común es 1:2:4 (cemento:arena:grava), pero siempre es recomendable consultar a un ingeniero estructural para determinar la proporción más adecuada según las cargas y condiciones del terreno. Para proyectos de mayor envergadura o que requieren una garantía de calidad superior, el hormigón premezclado es una excelente opción.

Una vez vaciado el hormigón, el curado es un proceso indispensable. Consiste en mantener el hormigón húmedo durante un período determinado (generalmente de 7 a 28 días) para asegurar la correcta hidratación del cemento y el desarrollo óptimo de sus propiedades mecánicas. Métodos de curado incluyen riego constante con agua, aplicación de membranas de curado o uso de mantas húmedas. Un curado deficiente puede resultar en un hormigón débil y propenso a grietas, comprometiendo la resistencia al deslizamiento.

Finalmente, el desencofrado debe realizarse con sumo cuidado una vez transcurrido el tiempo de curado. Asegúrate de que el hormigón ha alcanzado la resistencia suficiente antes de retirar las formas para evitar daños a la estructura recién formada.

Consideraciones Adicionales para un Diseño Antideslizamiento

La prevención del deslizamiento no solo recae en la construcción, sino en un diseño ingenieril adecuado:

Cálculo Preciso de Dimensiones

El cálculo de las dimensiones de la zapata es el punto de partida. Se deben considerar la carga a soportar (peso propio de la estructura, cargas vivas y muertas), la resistencia del suelo (determinada por un estudio geotécnico) y la profundidad de cimentación, que debe alcanzar un estrato de suelo firme. Las dimensiones de la zapata (cuadradas, rectangulares) se calculan para asegurar una distribución uniforme de las cargas y una resistencia suficiente al deslizamiento.

Tipos de Muros de Contención y su Estabilidad

Existen varios tipos de muros de contención, cada uno con sus propias características de estabilidad ante el deslizamiento:

• Muros de Gravedad: Utilizan su propio peso para resistir el empuje del suelo. Su gran masa los hace inherentemente resistentes al deslizamiento, pero requieren zapatas amplias.
• Muros Cantilever (en voladizo): De concreto reforzado, utilizan la acción de voladizo de su fuste y zapata para retener el suelo. Su zapata suele tener un talón y una puntera para movilizar la resistencia del suelo.
• Muros con Contrafuertes: Similares a los cantilever, pero con elementos transversales (contrafuertes) que refuerzan el fuste y la zapata, siendo ideales para muros muy altos o con altas presiones de tierra. Los contrafuertes contribuyen significativamente a la resistencia al deslizamiento.

Estudios Geotécnicos: La Base de la Seguridad

Un estudio geotécnico es indispensable. Este análisis del suelo proporciona datos cruciales sobre su capacidad portante, su cohesión, su ángulo de fricción interna y la presencia de agua subterránea. Con esta información, los ingenieros pueden diseñar una zapata con las dimensiones y la profundidad adecuadas, seleccionando el tipo de muro más idóneo para las condiciones específicas del sitio, minimizando así el riesgo de deslizamiento.

Preguntas Frecuentes sobre Zapatas y Muros de Contención

¿Cuánto de profundidad tiene que tener una zapata?

Es conveniente llegar a una profundidad mínima por debajo de la cota superficial de 50 u 80 cm, especialmente en zonas afectadas por la humedad, heladas o suelos expansivos. La profundidad exacta dependerá del estudio geotécnico y las cargas.

¿Cómo se realiza la construcción de una zapata?

La construcción implica medición y preparación del terreno, excavación, instalación de estacas y encofrados, colocación de la armadura de refuerzo, vertido y compactación del concreto, y finalmente, un adecuado proceso de curado y desencofrado.

¿Qué profundidad debe tener un muro de contención?

El cimiento (zapata) del muro debe estar asentado en terreno firme y su profundidad no deberá ser menor a 80 cm en muchos casos, aunque esto puede variar significativamente según el diseño y las condiciones del suelo.

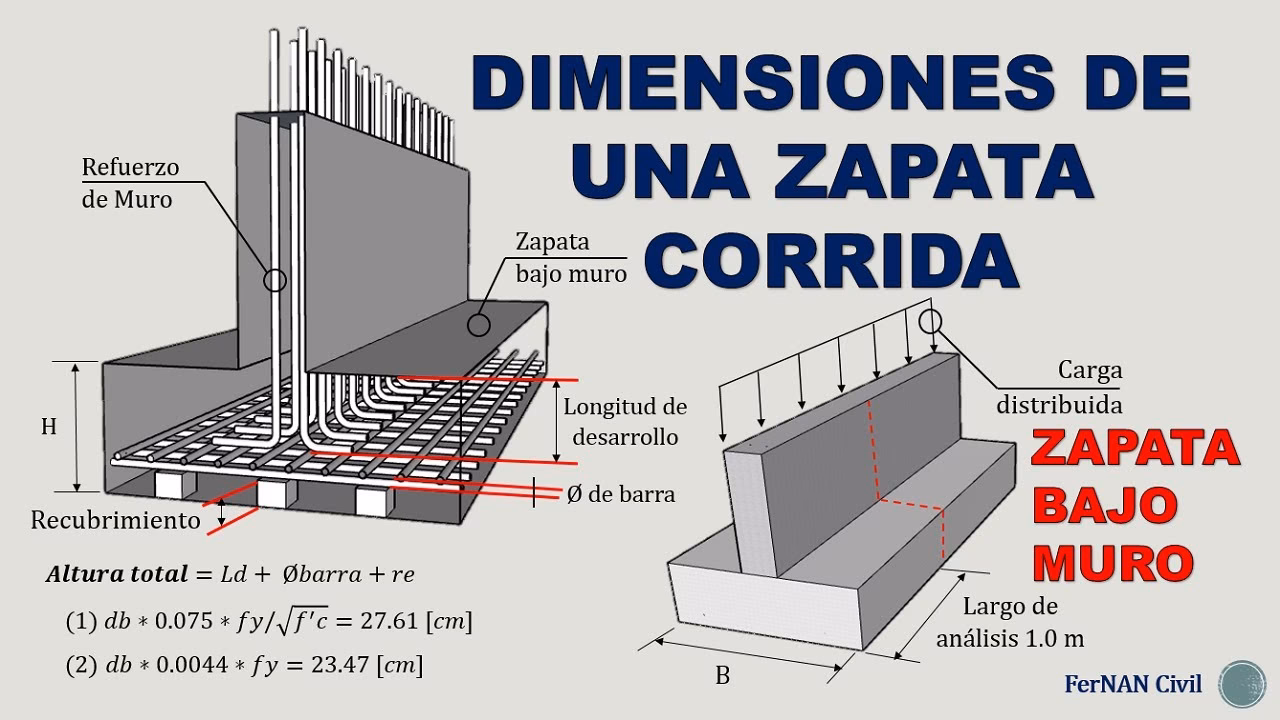

¿Cuál es la medida de una zapata?

Las dimensiones de una zapata (largo, ancho y canto) se calculan en función de la carga que soportará el muro y la capacidad de carga admisible del suelo. Por ejemplo, una zapata puede tener 1.20m x 1.20m con un canto de 0.45m, más un hormigón de limpieza de 10 cm. Un suelo con una capacidad de carga admisible no menor de 10000 Kg/m2 es recomendado para zapatas aisladas de dimensiones razonables.

¿Qué distancia debe haber entre una zapata y otra?

Para zapatas aisladas descentradas o combinadas, que soportan dos pilares, la distancia máxima suele ser de 5 metros. Las 'zapatas asociadas' reciben la carga de dos soportes más cercanos, con un máximo de 3 metros de separación.

¿Qué tipo de varilla lleva una zapata y cuántas se necesitan?

Las varillas de Acero grado 40 son las más comerciales y usadas en la mayoría de las construcciones, incluyendo viviendas de hasta 3 plantas. La cantidad de varillas (por ejemplo, 5 varillas #3 cada 12 cm en ambos sentidos para anchos de 60 cm) y su disposición se determinan mediante cálculos estructurales específicos para cada proyecto.

¿Qué resistencia de concreto lleva un muro de contención?

La resistencia del concreto (f'c) para un muro de contención de baja altura es generalmente de 175 k/cm2. La proporción recomendable para obtener esta resistencia es típicamente de una bolsa de cemento, un buggy de arena gruesa y un buggy de piedra chancada, aunque esto puede variar.

¿Cómo se diseña un muro de contención?

El diseño requiere evaluar la posición óptima del muro para minimizar excavación y relleno, determinar su altura y geometría, y calcular los requisitos estructurales para asegurar su estabilidad ante el deslizamiento, el volteo y la capacidad portante del suelo.

¿Qué tipo de hormigón debo utilizar?

La elección del hormigón dependerá de las cargas a soportar y las condiciones del terreno. Un ingeniero estructural puede asesorarte sobre la resistencia y tipo adecuado.

¿Cuánta cantidad de acero necesito?

La cantidad de acero se determina mediante cálculos estructurales detallados, considerando las cargas específicas y las propiedades del terreno.

¿Cómo evito grietas en la zapata?

Un proceso de construcción adecuado, que incluya la cantidad correcta de acero de refuerzo y un curado minucioso del hormigón, es fundamental para prevenir la aparición de grietas.

¿Puedo hacer la zapata yo mismo?

Para proyectos pequeños y sencillos, y si se poseen los conocimientos técnicos adecuados, es posible. Sin embargo, para proyectos de mayor complejidad o donde la seguridad es crítica, es altamente recomendable contratar a un ingeniero o profesional de la construcción.

Tabla Comparativa de Tipos de Zapatas

En conclusión, la estabilidad de un muro de contención, especialmente su resistencia al deslizamiento en la base de la zapata, es un pilar fundamental de la seguridad en la construcción. Desde la fase de diseño con cálculos precisos y estudios geotécnicos, pasando por una ejecución meticulosa que incluye la correcta excavación, el uso de encofrados adecuados, la colocación estratégica del acero de refuerzo y un curado óptimo del concreto, cada paso es vital. Ante cualquier indicio de fallo, las medidas correctivas como el empotramiento profundo o la ampliación del canto de la zapata pueden salvar la estructura. Siempre, ante la duda o la complejidad del proyecto, la consulta con un profesional de la ingeniería estructural es la mejor inversión para garantizar la durabilidad y seguridad de tu construcción.
