Diseño de Zapatas Excéntricas: Guía Esencial

En el fascinante y complejo mundo de la ingeniería civil, cada estructura se asienta sobre cimientos que actúan como su ancla al terreno. Sin embargo, no todas las cimentaciones son iguales, y algunas, como las zapatas excéntricas, surgen como soluciones ingeniosas ante desafíos específicos, principalmente en zonas de conlindancia o linderos. Diseñar estas zapatas no es una tarea trivial; requiere una comprensión profunda de la interacción suelo-estructura, el comportamiento de los materiales y la distribución de cargas para asegurar la estabilidad y funcionalidad de la edificación. Este artículo desglosará el proceso de diseño de una zapata excéntrica, abordando desde el cálculo de dimensiones hasta el detallado del acero de refuerzo para los elementos estructurales asociados.

Las zapatas, en su esencia, son ampliaciones de la base de una columna o muro. Su objetivo principal es transmitir las cargas de la superestructura al subsuelo a una presión adecuada para las propiedades del mismo, evitando fallas por corte o asentamientos excesivos. Cuando una columna no puede ubicarse exactamente en el centro de la zapata debido a restricciones de espacio, como la proximidad a un límite de propiedad, se recurre a una zapata excéntrica. Esta excentricidad genera un momento flector adicional en la cimentación que debe ser cuidadosamente gestionado para evitar presiones no uniformes y posibles rotaciones.

¿Qué es una Zapata Excéntrica y por qué es Crucial?

Una zapata excéntrica es un tipo de cimentación superficial donde la columna que soporta no está centrada sobre la base de la zapata. Esta disposición es común y a menudo indispensable en proyectos urbanos, donde los límites de propiedad, la existencia de estructuras adyacentes o la necesidad de maximizar el espacio útil en planta impiden la construcción de zapatas aisladas centradas. La excentricidad de la carga en la zapata genera un momento adicional que, si no se compensa adecuadamente, podría provocar una distribución no uniforme de las presiones sobre el terreno, llevando a asentamientos diferenciales, rotaciones de la cimentación e incluso a fallas estructurales.

La crucialidad de una zapata excéntrica radica en su capacidad para resolver problemas de espacio sin comprometer la integridad estructural. Sin embargo, su diseño es más complejo que el de una zapata aislada convencional, ya que implica la consideración de la interacción con otros elementos estructurales, como las columnas y, fundamentalmente, las vigas de atado o centrado, que son esenciales para su correcto funcionamiento.

Principios Fundamentales del Diseño

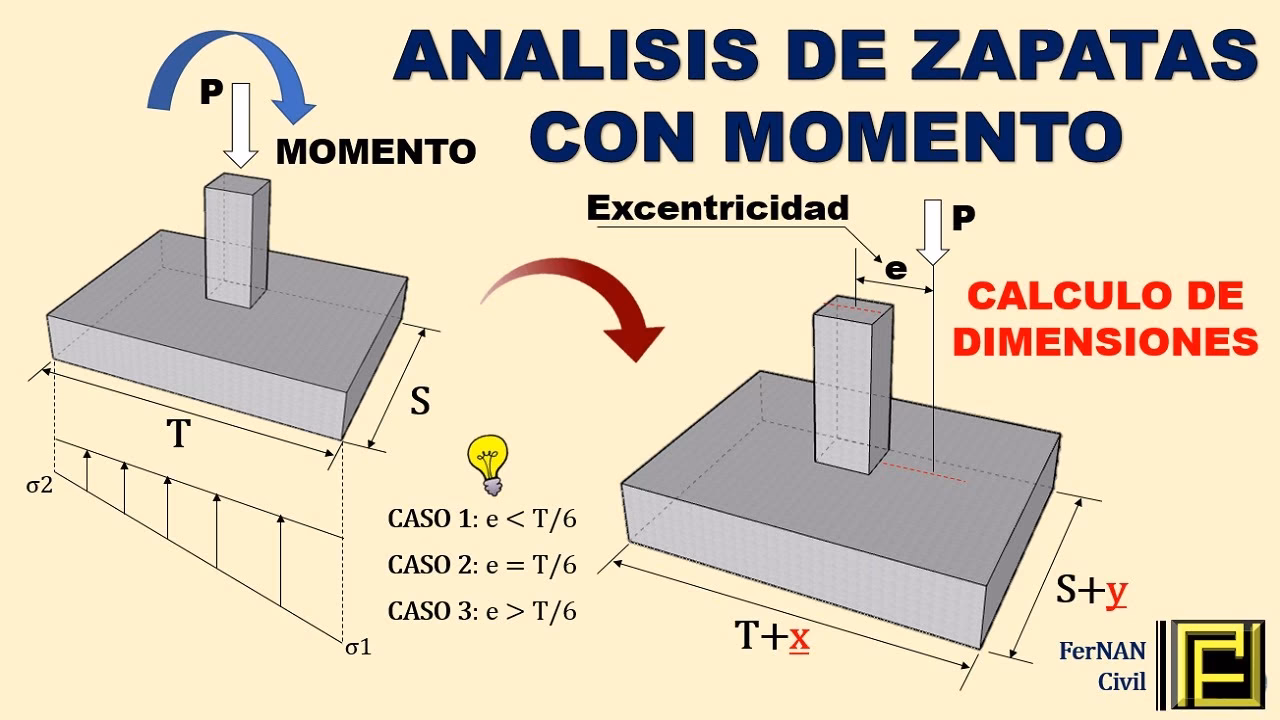

El diseño de una zapata excéntrica se basa en el principio de lograr una distribución de presiones uniformes bajo la cimentación, a pesar de la carga excéntrica. Para ello, es imperativo que el centro de la reacción del suelo coincida con el centro de gravedad de la carga aplicada. Dado que la columna no está centrada, la zapata por sí misma no puede lograr esta uniformidad. Aquí es donde entra en juego la viga de atado.

La viga de atado, también conocida como viga de cimentación o viga riostra, conecta la zapata excéntrica con una zapata interior adyacente (o incluso con otra zapata excéntrica). Esta viga está diseñada para resistir la tracción o compresión generada por el momento de excentricidad de la columna. Al transferir parte de la carga y el momento a la zapata interior, la viga de atado ayuda a reequilibrar las fuerzas y a lograr una distribución de presiones más uniforme bajo la zapata excéntrica, garantizando que el suelo soporte la carga de manera eficiente, idealmente con valores menores a 1 kg/cm².

Pasos Clave para el Diseño Detallado de una Zapata Excéntrica

1. Determinación de Dimensiones Geométricas

El primer paso en el diseño es establecer las dimensiones preliminares de la zapata. Esto implica considerar las cargas de la columna (axiales y momentos), la capacidad portante del suelo (obtenida de un estudio de suelos) y las restricciones de espacio. La capacidad portante mínima del subsuelo es un dato vital, y para edificios, puede requerir capacidades de soporte específicas (por ejemplo, 16.0 ton/m² para un edificio de 2 niveles). Si la capacidad del terreno no es suficiente a la profundidad inicial, se deben considerar opciones como profundizar la cimentación o mejorar el suelo.

• Cargas de Diseño: Se deben determinar las cargas axiales (P) y los momentos (M) que la columna transmite a la zapata. Estos se obtienen del análisis estructural de la superestructura.
• Capacidad Portante del Suelo: Es fundamental conocer la presión admisible del terreno (q_adm). Esta información proviene de un estudio de mecánica de suelos.
• Dimensiones Preliminares: Se calcula un área de zapata inicial (A = P / q_adm). Luego, se proponen dimensiones de largo (L) y ancho (B) de la zapata. Para una zapata excéntrica, el lado de la zapata paralelo al lindero será limitado, mientras que el otro lado puede ser más extenso.
• Ubicación de la Columna: La columna se ubicará en el extremo de la zapata más cercano al lindero. Esto genera la excentricidad (e).
• Profundidad de Desplante: La profundidad de cimentación mínima es generalmente de 40 centímetros en terreno apto. Sin embargo, puede ser mayor según la normativa local, la profundidad de heladas, o la presencia de suelos inestables o expansivos que deban ser removidos.

Es crucial que, una vez definidas las dimensiones iniciales, se verifique que la presión resultante sobre el suelo no exceda la capacidad admisible, y que el centro de presión se mantenga dentro del tercio central para evitar levantamientos o presiones excesivas en los bordes. Esto es especialmente crítico en zapatas excéntricas, donde la viga de atado juega un papel vital en reequilibrar la carga.

2. Análisis de Rigidez y Distribución de Presiones

El objetivo principal es asegurar que las presiones transmitidas al suelo sean lo más uniformes posible. La excentricidad de la columna genera un momento flector que tiende a rotar la zapata. Para contrarrestar este momento y lograr una distribución de presiones uniformes, es indispensable la conexión de la zapata excéntrica con una zapata interior mediante una viga de atado o centrado.

• Interacción Zapata-Viga-Columna: La zapata excéntrica, la viga de atado y la columna adyacente actúan como un sistema interconectado. La viga de atado no solo transfiere carga, sino que también resiste la tracción generada por el momento excéntrico, ‘tirando’ de la zapata excéntrica para mantenerla horizontal y asegurar una distribución de presión más equitativa.

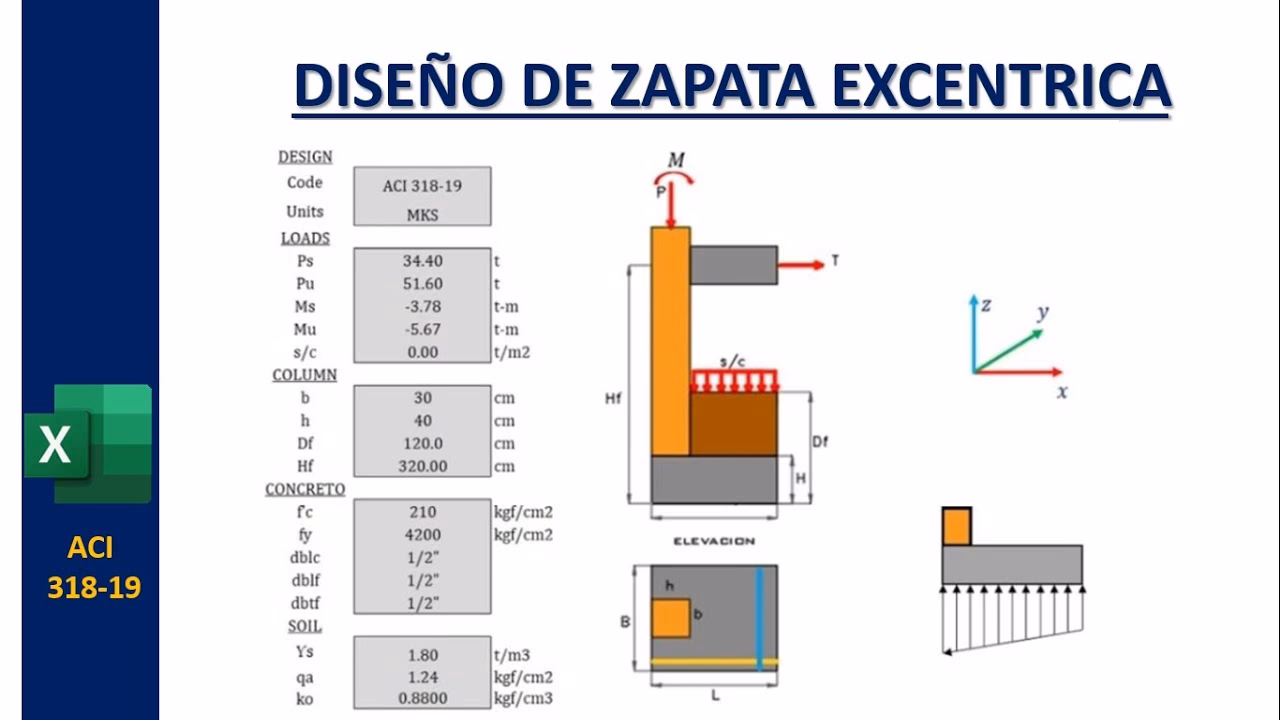

• Análisis de Rigidez: Se debe evaluar la rigidez de la zapata y de la columna que la soporta. Un análisis más detallado podría requerir modelos de elementos finitos o métodos de análisis matricial para determinar las deformaciones y esfuerzos en la zapata, la viga de atado y la columna bajo las cargas de diseño y la interacción con el suelo.
• Verificación de Presiones: Una vez que se ha definido la geometría y la conexión con la viga de atado, se debe verificar que la presión máxima sobre el terreno no exceda la capacidad admisible del suelo, y que la presión sea lo más uniforme posible, buscando teóricamente valores menores a 1 kg/cm².

3. Diseño del Acero de Refuerzo

El diseño del acero de refuerzo es un paso crítico para garantizar que la zapata, la columna y la viga de atado puedan resistir las fuerzas internas (momentos, cortantes, tracciones y compresiones) a las que estarán sometidas. El acero proporciona la resistencia a la tracción que el concreto por sí mismo no posee.

• Acero de Refuerzo en la Zapata:
  • Refuerzo por Flexión: Se calcula el área de acero necesaria en la base de la zapata para resistir los momentos flectores generados por la presión del suelo. Este acero se coloca generalmente en la parte inferior, en ambas direcciones.
  • Refuerzo por Cortante: Se verifica la resistencia al cortante de la zapata. En la mayoría de los casos, el espesor de la zapata es suficiente para resistir el cortante con el concreto, pero se debe verificar la punzonamiento bajo la columna.
  • Recubrimiento: El acero en cimentaciones en contacto con el suelo debe tener un recubrimiento mínimo de concreto de 5 cm para protegerlo de la corrosión.
• Acero de Refuerzo en la Columna:
  • Barras Longitudinales: Se diseñan para resistir las cargas axiales y los momentos que descienden de la superestructura y que se transmiten a la zapata. Deben anclarse adecuadamente en la zapata.
  • Estribos: Proporcionan confinamiento al concreto y a las barras longitudinales, mejorando la ductilidad y la resistencia al cortante de la columna.
• Acero de Refuerzo en la Viga de Atado (o Viga de Centrado):
  • Refuerzo por Tracción: Esta es la consideración más importante. La viga de atado estará sometida a una considerable fuerza de tracción debido al momento de excentricidad de la columna. Se debe calcular un área de acero longitudinal en la parte superior e inferior de la viga para resistir esta tracción, así como los momentos flectores y fuerzas cortantes que se generen a lo largo de su longitud.
  • Estribos: Necesarios para resistir las fuerzas cortantes y para confinar el concreto de la viga.
  • Dimensiones de la Viga: Las dimensiones de la viga de atado deben ser suficientes para albergar el acero de refuerzo necesario y para tener la rigidez adecuada para cumplir su función de centrado.

Consideraciones Adicionales y Desafíos

El diseño de zapatas excéntricas no solo se limita a los cálculos estructurales. Implica una serie de consideraciones adicionales que garantizan la viabilidad y seguridad del proyecto:

• Estudios de Suelo Detallados: Un conocimiento preciso de la capacidad portante del suelo, la presencia de niveles freáticos, y la estratigrafía del terreno son fundamentales. Cualquier discrepancia con la capacidad de soporte requerida puede llevar a la necesidad de estudios adicionales o soluciones de cimentación más complejas.
• Normativa de Construcción: Es imperativo adherirse a los códigos de construcción y normativas locales (como la ASTM para el acero y el concreto), que establecen los requisitos mínimos para el diseño sísmico, la resistencia de los materiales, y las tolerancias constructivas.
• Construcción y Control de Calidad: Una vez diseñado, el proceso constructivo debe seguir estrictos controles de calidad, desde la preparación del área (limpieza, trazo, nivelación), la ejecución de excavaciones (evitando sobre-excavaciones y derrumbes), el armado y colocación del acero de refuerzo (respetando recubrimientos y espaciamientos), hasta el mezclado, transporte, colocación y curado del concreto.
• Software de Cálculo Estructural: Dada la complejidad de la interacción entre los elementos, el uso de software especializado de cálculo estructural es altamente recomendable para modelar el comportamiento del sistema zapata-columna-viga de atado y optimizar el diseño.

Tabla Comparativa: Zapata Aislada vs. Zapata Excéntrica

Preguntas Frecuentes (FAQs)

¿Cuándo es indispensable una zapata excéntrica?

Es indispensable cuando una columna se ubica en un lindero de propiedad, cerca de un muro existente que no puede ser invadido, o en cualquier situación donde la columna no pueda centrarse sobre su cimentación sin invadir un área restringida.

¿Cuál es la función principal de la viga de atado en una zapata excéntrica?

La viga de atado, o viga de centrado, es crucial para contrarrestar el momento flector generado por la excentricidad de la columna. Al conectar la zapata excéntrica con una zapata interior, transfiere la tracción necesaria para reequilibrar las fuerzas y asegurar una distribución de presiones más uniforme bajo la zapata, evitando rotaciones y asentamientos diferenciales.

¿Qué sucede si una zapata excéntrica no se diseña correctamente?

Un diseño incorrecto puede llevar a presiones excesivas en un lado de la zapata y levantamiento en el otro, resultando en asentamientos diferenciales, fisuras en la estructura, rotación de la zapata y, en casos extremos, fallas estructurales que comprometen la estabilidad del edificio.

¿Se puede usar una zapata excéntrica en cualquier tipo de suelo?

El tipo de suelo siempre es un factor crítico. Si bien las zapatas excéntricas se pueden adaptar a diversos suelos, es fundamental un estudio geotécnico exhaustivo para determinar la capacidad portante, la compresibilidad y la presencia de niveles freáticos. En suelos muy blandos o compresibles, el diseño será más complejo y podría requerir soluciones adicionales.

¿Es más costosa una zapata excéntrica que una zapata aislada?

Generalmente sí, una zapata excéntrica tiende a ser ligeramente más costosa. Esto se debe a la necesidad de diseñar e incluir la viga de atado, lo que implica un mayor volumen de concreto y una cantidad adicional de acero de refuerzo, además de la complejidad adicional en el cálculo y la ejecución.

En resumen, el diseño de una zapata excéntrica es un proceso ingenieril que demanda precisión y una comprensión cabal de los principios de la mecánica de suelos y la ingeniería estructural. Su correcta implementación es vital para la estabilidad y durabilidad de las edificaciones en entornos con restricciones de espacio. La colaboración entre geotecnistas y estructuralistas, junto con el uso de herramientas de diseño avanzadas, asegura que estas cimentaciones cumplan su función de manera segura y eficiente, anclando nuestras construcciones al suelo de forma inquebrantable.
