Cimentación de Grúas Torre: Pilares de Seguridad

En el vertiginoso mundo de la construcción moderna, las grúas torre se erigen como gigantes indispensables, alcanzando alturas impresionantes y moviendo cargas colosales con aparente facilidad. Sin embargo, detrás de esta proeza de ingeniería se esconde un componente crítico y a menudo subestimado: su cimentación. La base sobre la cual descansa una grúa torre no es simplemente un bloque de hormigón; es una estructura meticulosamente diseñada para soportar y distribuir las inmensas fuerzas que estas máquinas transmiten al terreno, garantizando la seguridad de la obra y de todo el personal.

El diseño de una cimentación para grúa torre es un desafío de ingeniería que requiere una comprensión profunda de la mecánica de suelos, la resistencia de materiales y, crucialmente, de las solicitaciones específicas que la grúa impone. Un error en este cálculo puede tener consecuencias catastróficas, desde fallas estructurales hasta el colapso total de la grúa. Por ello, es imperativo abordar este proceso con el máximo rigor técnico y profesionalismo.

Las Solicitaciones Transmitidas por la Grúa Torre: Una Danza de Fuerzas

Para comprender la complejidad de la cimentación, primero debemos entender las fuerzas que debe contrarrestar. Las solicitaciones transmitidas por una grúa torre son variadas y se caracterizan por una particularidad fundamental: la preponderancia de un momento flector de magnitud elevada. Este momento flector es el resultado de la combinación de factores como el peso propio de la grúa, la carga que eleva, la distancia a la que lo hace (el radio de acción) y, de manera muy significativa, la acción del viento.

Mientras que el momento flector toma el papel principal, no debemos olvidar otras solicitaciones importantes: la solicitación axil y la solicitación cortante. Aunque de valores algo más moderados en comparación con el momento, estas también son cruciales para el diseño.

• Momento Flector: Esta es la fuerza predominante. Imagina la grúa como una palanca gigante. Cuando la grúa levanta una carga a una gran distancia del mástil, o cuando es golpeada por vientos fuertes, se genera un enorme momento de vuelco en la base. Este momento tiende a hacer girar la grúa y levantar un lado de su cimentación. La cimentación debe ser capaz de generar un momento resistente igual o superior para evitar este vuelco. Es, sin duda, la solicitación más determinante para el tamaño y la forma de la zapata.
• Solicitación Axil: Se refiere a la carga vertical total, es decir, el peso combinado de la grúa, sus contrapesos, la carga máxima que puede levantar y cualquier peso adicional que actúe verticalmente. Esta fuerza tiende a comprimir el suelo bajo la cimentación. Si bien es importante para verificar la capacidad portante del terreno, su impacto en el dimensionamiento de la zapata suele ser menor que el momento flector, especialmente en grúas altas con grandes radios de operación.
• Solicitación Cortante: Son las fuerzas horizontales que actúan sobre la base de la grúa. La principal fuente de estas fuerzas es el viento, que empuja lateralmente la estructura de la grúa y la carga suspendida. Estas fuerzas cortantes tienden a provocar el deslizamiento de la cimentación sobre el terreno. La base debe ser diseñada para resistir este cizallamiento y mantener la estabilidad horizontal de la grúa.

La combinación de estas tres fuerzas, especialmente en sus condiciones más desfavorables (por ejemplo, grúa a plena carga, con el brazo extendido al máximo y con viento fuerte), es lo que define el diseño y las dimensiones finales de la cimentación. La correcta evaluación de estas solicitaciones es el primer paso y el más crítico en el proceso de diseño.

La Importancia Vital de una Cimentación Robusta

La cimentación de una grúa torre no es un simple apoyo; es un elemento estructural fundamental que garantiza la seguridad operativa de la grúa y, por extensión, de toda la obra. Una cimentación deficiente o mal calculada puede llevar a:

• Asentamientos Diferenciales: El suelo bajo la cimentación se deforma de manera desigual, inclinando la grúa y afectando su estabilidad.
• Vuelco: La falla más dramática, donde el momento flector supera la capacidad de resistencia de la cimentación, provocando la caída de la grúa.
• Falla por Punzonamiento o Cortante: El hormigón de la zapata o el suelo pueden fallar por las altas concentraciones de esfuerzo en los puntos de apoyo del mástil.
• Grietas y Daños Estructurales: Comprometiendo la integridad a largo plazo de la cimentación y la grúa.

Por estas razones, la cimentación debe ser capaz de transmitir las cargas de la grúa al suelo de manera segura y eficiente, manteniendo las deformaciones dentro de límites aceptables y asegurando que las tensiones en el terreno no superen su capacidad admisible.

Guía para el Cálculo de la Cimentación de una Grúa Torre Desmontable

El cálculo de la cimentación de una grúa torre desmontable para obra es un proceso que exige precisión y atención al detalle. A continuación, se detalla una guía paso a paso:

1. Estudio Geotécnico Preliminar

Antes de cualquier cálculo, es absolutamente fundamental realizar un estudio geotécnico del terreno. Este estudio determinará las propiedades del suelo, como su capacidad portante admisible, la presencia de niveles freáticos, la estratigrafía y la compresibilidad. Sin esta información, cualquier cálculo de cimentación carecerá de validez y será peligroso.

2. Pre-dimensionamiento de la Zapata de Cimentación

Una vez conocidas las características del suelo, se procede al pre-dimensionamiento de la zapata. Para grúas torre desmontables, la solución más común es una zapata de cimentación de forma cuadrada. El tamaño inicial se estima en función de la carga axil máxima y la tensión admisible del terreno, aunque posteriormente se ajustará por el momento flector. Este pre-dimensionamiento busca tener una idea inicial del volumen de hormigón y acero que se requerirá.

3. Cálculo de las Cargas Actuantes

Es crucial identificar y cuantificar todas las cargas que la cimentación deberá soportar. Estas incluyen:

• Peso Propio de la Grúa: Incluye el peso del mástil, la pluma, el contrapeso, el carro, el gancho, la cabina, etc. Se obtiene de las especificaciones del fabricante.
• Carga Máxima de Trabajo: La carga máxima que la grúa está diseñada para levantar, incluyendo el peso del material, accesorios de izado, etc.
• Carga de Viento: Una de las cargas más significativas, calculada en función de la velocidad del viento en la ubicación, la altura de la grúa y su superficie expuesta. Se considera tanto el viento en operación como el viento fuera de servicio (grúa arriostrada o en veleta).
• Cargas Sísmicas: Si la obra se encuentra en una zona sísmica, se deben considerar las fuerzas horizontales y verticales inducidas por un evento telúrico.
• Cargas Dinámicas: Resultantes de la aceleración y desaceleración de la carga y el movimiento de la grúa.

Todas estas cargas deben combinarse según las normativas de diseño aplicables, utilizando coeficientes de mayoración para reflejar las incertidumbres y garantizar un margen de seguridad.

4. Consideraciones Normativas y Combinaciones de Carga

El diseño de cimentaciones debe adherirse estrictamente a las normativas locales e internacionales de construcción (ej. Eurocódigos, ACI, CTE, etc.). Estas normativas dictan los métodos de cálculo, los materiales a utilizar, los coeficientes de seguridad y, muy importante, las combinaciones de carga. Las combinaciones de carga establecen cómo se agrupan las diferentes fuerzas (permanentes, variables, accidentales) para determinar las condiciones más desfavorables que la cimentación deberá resistir.

5. Tipos de Base según la Ubicación de la Grúa

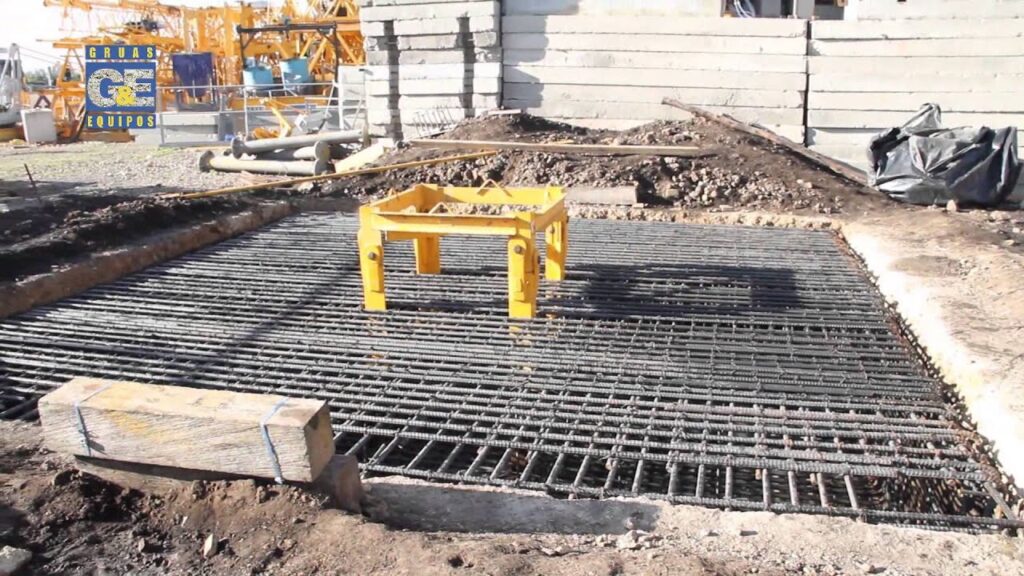

Para grúas torre desmontables, la base más común es la empotrada en una zapata de hormigón armado. Esto significa que el mástil de la grúa se fija rígidamente a la cimentación, transmitiendo directamente las fuerzas de momento flector, axil y cortante. Otras configuraciones, como las grúas apoyadas sobre vías, no son típicas para grúas torre desmontables de obra, pero es importante entender que la interacción grúa-cimentación varía según el tipo de base.

6. Pasos Detallados para el Cálculo del Canto y Dimensiones de la Zapata

Este es el corazón del proceso de diseño. El objetivo es determinar las dimensiones de la zapata (largo, ancho y, especialmente, el canto o espesor) y el armado de acero necesario.

a. Cálculo del Axil Máximo (N_máx)

Se calcula la suma de todas las cargas verticales mayoradas que actúan sobre la cimentación. Este valor se utiliza principalmente para verificar la tensión máxima del terreno y, en menor medida, el punzonamiento.

b. Determinación del Momento Más Desfavorable (M_máx)

Este es el paso crítico. Se identifican las combinaciones de carga que producen el mayor momento flector en la base de la cimentación. Generalmente, esto ocurre cuando la grúa está levantando la carga máxima a su radio más extenso, con la adición de la fuerza del viento. Se debe considerar el momento de vuelco y el momento de estabilidad generado por el peso propio de la grúa y los contrapesos.

c. Comprobación de la Tensión Máxima del Terreno

Con el axil máximo y el momento más desfavorable, se calcula la distribución de tensiones bajo la zapata utilizando la fórmula de flexión compuesta: σ = N/A ± M/W, donde N es la carga axil, A es el área de la zapata, M es el momento flector y W es el módulo resistente de la sección de la zapata. La tensión máxima resultante (σ_máx) no debe superar la tensión admisible del terreno obtenida del estudio geotécnico. Si lo supera, se debe aumentar el área de la zapata.

d. Verificación a Punzonamiento y Cortante

El punzonamiento ocurre cuando la columna (o el elemento de anclaje del mástil) intenta ‘perforar’ la zapata. Se verifica que el canto de la zapata sea suficiente para resistir esta fuerza concentrada. La verificación a cortante se asegura de que el hormigón de la zapata pueda resistir las fuerzas de cizallamiento que tienden a provocar la falla diagonal.

e. Cálculo del Armado de la Zapata

Una vez determinadas las dimensiones de la zapata, se procede al cálculo del acero de refuerzo (armado). Se calcula la cantidad y disposición de las barras de acero necesarias para resistir los momentos flectores y las fuerzas cortantes. El acero se coloca en las zonas de tracción (generalmente en la parte inferior de la zapata para resistir la flexión) y se disponen estribos para resistir el cortante.

Tabla Comparativa: Factores Clave en el Diseño de Cimentaciones de Grúas Torre

Preguntas Frecuentes sobre la Cimentación de Grúas Torre

A continuación, respondemos algunas de las dudas más comunes:

¿Qué es lo más crítico al diseñar una cimentación de grúa torre?

Lo más crítico es la correcta evaluación y resistencia del momento flector. Este es el factor que, con mayor frecuencia, dicta las dimensiones de la zapata y el armado necesario, ya que la falla por vuelco es la más peligrosa.

¿Por qué es fundamental el estudio geotécnico?

El estudio geotécnico proporciona la información esencial sobre las propiedades del suelo (capacidad portante, estratigrafía, nivel freático), sin la cual es imposible diseñar una cimentación segura y eficiente. Es la base de cualquier cálculo.

¿Qué sucede si la cimentación es insuficiente?

Una cimentación insuficiente puede llevar a asentamientos excesivos, vuelco de la grúa, fallas estructurales en la zapata (por punzonamiento o cortante) y, en el peor de los casos, el colapso de la grúa, con graves consecuencias para la seguridad y la economía de la obra.

¿Se pueden reutilizar las cimentaciones de grúas torre?

En principio, no es recomendable reutilizar una cimentación diseñada específicamente para una grúa y unas condiciones de suelo determinadas sin una evaluación exhaustiva. Las cargas, el tipo de grúa, el estudio geotécnico original y las normativas pueden haber cambiado, haciendo que la reutilización sea peligrosa. Cada nueva instalación debe ser diseñada y calculada de forma independiente.

¿Qué papel juega el viento en el diseño de la cimentación?

El viento juega un papel crucial, ya que genera fuerzas horizontales (cortantes) y, lo más importante, momentos flectores significativos sobre la estructura de la grúa. Estos momentos se transmiten a la cimentación, incrementando drásticamente las solicitaciones de vuelco. Se deben considerar escenarios de viento tanto en operación como fuera de servicio.

Conclusión

La cimentación de una grúa torre es mucho más que un simple bloque de hormigón bajo el suelo; es una estructura de ingeniería vital que soporta y estabiliza a estos colosos de la construcción. Su diseño y ejecución requieren de un profundo conocimiento técnico, una evaluación minuciosa de las solicitaciones (especialmente el momento flector), y un estricto apego a las normativas de seguridad. Invertir en un diseño y cálculo de cimentación profesional y riguroso no es un gasto, sino una inversión fundamental en la seguridad, la eficiencia y el éxito de cualquier proyecto de construcción. La estabilidad de la grúa es la estabilidad de la obra, y todo comienza desde su sólida base.
