¿Qué es el Concreto Ciclópeo? Guía Completa

En el fascinante mundo de la ingeniería civil, donde la solidez y la eficiencia son pilares fundamentales, existen materiales que, aunque puedan parecer sencillos, desempeñan un papel crucial en la estabilidad de nuestras construcciones. Uno de ellos es el concreto ciclópeo, una solución constructiva que combina la versatilidad del concreto convencional con la robustez de las piedras naturales. Este material, a menudo subestimado, es la base de muchas edificaciones, proporcionando una cimentación firme y duradera. Pero, ¿qué hace que el concreto ciclópeo sea tan particular y por qué es una elección predilecta para ciertas aplicaciones? Acompáñanos en este recorrido para desentrañar los secretos de este componente esencial en la infraestructura moderna, desde su composición hasta su proceso de aplicación y su impacto económico en los proyectos.

El concreto ciclópeo, conocido por su naturaleza económica y su eficacia en obras de gran volumen, se distingue por la incorporación de grandes piedras o rocas dentro de una matriz de concreto simple. Esta técnica no solo optimiza el uso de materiales, sino que también confiere propiedades específicas que lo hacen idóneo para fundaciones y estructuras de contención. Su preparación y colocación requieren de un conocimiento técnico preciso para asegurar su rendimiento óptimo y la seguridad de la estructura final. A lo largo de este artículo, exploraremos en detalle sus características, su proceso de fabricación, sus aplicaciones más comunes y responderemos a las preguntas más frecuentes que surgen en torno a este valioso material de construcción.

¿Qué es el Concreto Ciclópeo? Una Definición Clara

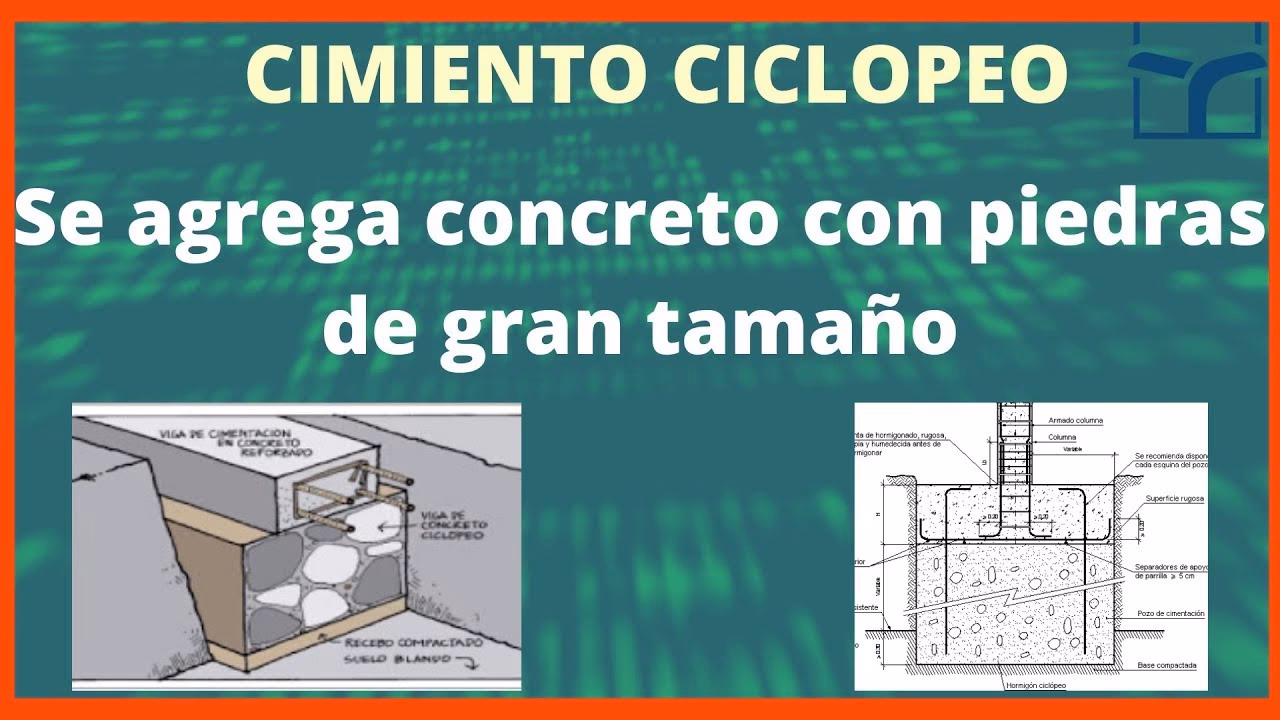

El concreto ciclópeo es, esencialmente, un tipo de concreto de baja resistencia que se prepara combinando cemento Portland, agregados (arena y piedra chancada), agua y, lo que lo distingue, grandes piedras o rocas. Su nombre evoca las construcciones de la antigua Grecia, caracterizadas por el uso de enormes bloques de piedra. A diferencia del concreto armado o el concreto simple de alta resistencia, el ciclópeo está diseñado para ser un material de relleno masivo, preparado generalmente in situ (en el lugar de la obra) y moldeado según las dimensiones y formas especificadas en los planos del proyecto.

Este concreto se caracteriza por su composición heterogénea, donde las rocas embebidas actúan como un agregado grueso de gran tamaño, reduciendo significativamente el volumen de concreto puro necesario. Esto lo convierte en una opción muy costo-efectiva para ciertas aplicaciones. La resistencia típica de un concreto ciclópeo es de f'c=140 kg/cm², aunque en algunos proyectos se pueden encontrar especificaciones de hasta 200 kg/cm². Es crucial entender que su resistencia se deriva no solo de la mezcla de concreto, sino también de la correcta integración y distribución de las rocas dentro de esta matriz.

La preparación de este tipo de concreto implica un control riguroso de la dosificación de sus componentes para asegurar que la mezcla tenga la trabajabilidad adecuada para envolver completamente las piedras y, al mismo tiempo, alcanzar la resistencia requerida. La interacción entre el concreto y las rocas es fundamental para la integridad estructural del elemento ciclópeo, garantizando una transferencia de cargas eficiente y una durabilidad a largo plazo.

Usos y Aplicaciones Principales del Concreto Ciclópeo

El concreto ciclópeo es ampliamente utilizado en la ingeniería civil, especialmente en obras donde se requiere un relleno masivo con una resistencia moderada. Su aplicación más común y destacada es en la construcción de cimientos corridos. Estos cimientos son elementos estructurales continuos que se utilizan para soportar cargas lineales de muros o columnas, distribuyéndolas sobre una superficie más amplia del terreno.

Antes de su uso en cimientos corridos, es imperativo verificar las cotas de excavación para asegurar que el terreno esté preparado adecuadamente para recibir el concreto. La incorporación de piedras de un diámetro aproximado de 8 pulgadas (aproximadamente 20 cm) es una característica distintiva de su uso en cimientos, ya que estas se embeben directamente en la mezcla de concreto fresco, contribuyendo a la masa y estabilidad del elemento.

Además de los cimientos corridos, el concreto ciclópeo también puede ser empleado en otras aplicaciones, tales como:

• Muros de contención de baja altura.
• Rellenos masivos en terraplenes y taludes.
• Cimentaciones de estructuras ligeras.
• Bases para pavimentos o losas de piso donde no se requiera una alta resistencia a la flexión.
• Obras de drenaje y canalizaciones.

Su versatilidad y el ahorro que representa en términos de volumen de concreto lo hacen una opción atractiva para proyectos que requieren grandes volúmenes de material de relleno, siempre y cuando las condiciones de carga y las especificaciones de diseño lo permitan. Es fundamental que su uso esté respaldado por un diseño estructural adecuado y una supervisión técnica rigurosa.

Características Técnicas y Proceso de Fabricación

El concreto ciclópeo, particularmente el de f'c=140 kg/cm², sigue especificaciones técnicas precisas para asegurar su calidad y rendimiento. La descripción de este material enfatiza que es un concreto de baja resistencia preparado con cemento Portland, agregados (arena y piedra chancada), y agua, al que se le incorporan piedras medianas o grandes. Se prepara in situ, dándole la forma y dimensiones indicadas en los planos.

Dosificación de Materiales

La dosificación de los materiales para el concreto ciclópeo es un paso crítico. Idealmente, los materiales deben dosificarse por peso, lo que asegura una mayor precisión en la mezcla. Sin embargo, en ciertas circunstancias y bajo la aprobación explícita del ingeniero responsable, se podrá optar por la dosificación por volumen. Para un concreto f'c=140 kg/cm² para cimientos corridos, se utilizan aproximadamente 5.05 bolsas de cemento Portland tipo I (de 42.5 kg cada una) por metro cúbico de concreto. Además, se incorpora 0.61 m³ de piedra chancada de 3/4", 0.37 m³ de arena gruesa y 0.50 m³ de piedra grande de 8".

Mezclado del Concreto

El mezclado del concreto ciclópeo debe realizarse siguiendo un orden específico para garantizar la homogeneidad de la mezcla. Primero, se debe verter el agua en la mezcladora, seguida por el cemento y, finalmente, los agregados. El proceso de mezclado debe durar al menos 1.5 minutos. Durante este proceso, es crucial verificar la capacidad de la mezcladora y la velocidad de rotación recomendada por el fabricante.

Se debe evitar el mezclado a mano, a menos que sea una situación extrema y cuente con la autorización por escrito del ingeniero responsable. Si el mezclado a mano es inevitable, se recomienda preparar tandas pequeñas, con un máximo de 0.4 m³ por tanda, utilizando no más de dos bolsas de cemento por mezcla para asegurar una calidad aceptable.

Vaciado y Colocación

El vaciado del concreto ciclópeo debe realizarse antes de que se inicie el fraguado, es decir, en un máximo de 40 minutos desde su preparación. Para el traslado del concreto, se pueden utilizar canaletas, siempre y cuando estas aseguren que el material se desplace uniformemente sin sufrir segregación (separación de sus componentes).

Un aspecto fundamental en la colocación del concreto ciclópeo es la incorporación simultánea de las piedras. Mientras se vierte el concreto, las rocas embebidas de aproximadamente 8 pulgadas (20 cm) de diámetro deben ser colocadas en la mezcla. Este proceso garantiza que las piedras queden bien envueltas por el concreto, formando una masa cohesiva. Las piedras deben presentar salientes de 15 a 20 centímetros para proporcionar una correcta adherencia con la capa subsecuente de concreto, especialmente cuando se trabaja en capas.

Las Rocas: El Corazón del Concreto Ciclópeo

La calidad y el origen de las rocas son componentes esenciales para el buen desempeño del concreto ciclópeo. Estas rocas, que se incorporan al concreto base para formar el material final, no son cualquier piedra. Se obtienen preferentemente mediante la selección de los 'boleos' (cantos rodados o guijarros grandes) provenientes del acarreo de los ríos. Esta procedencia natural a menudo garantiza una forma redondeada y una superficie lisa, aunque es crucial que presenten una serie de características para su uso en construcción.

Las rocas empleadas deben tener superficies limpias y, antes de su colocación, deben ser humedecidas. Es imperativo que sean sanas, lo que significa que deben estar libres de fisuras, grietas o cualquier signo de intemperización (desgaste por exposición a elementos naturales) que pueda comprometer su integridad estructural. Cualquier fragmento que demuestre intemperización debe ser eliminado.

En cuanto a las dimensiones, el texto menciona que para el concreto f'c=140 kg/cm² se utilizan piedras de aproximadamente 8 pulgadas de diámetro. Sin embargo, para otros tipos de concreto ciclópeo, se pueden emplear tamaños cuya dimensión máxima sea de aproximadamente 40 centímetros. Estas rocas de mayor tamaño deben distribuirse centro a centro con una separación de unos 55 centímetros. Para optimizar el consumo de concreto base y reducir el volumen de concreto puro, se pueden embeber manualmente rocas de menor tamaño, de aproximadamente 25 centímetros, en los espacios entre las piedras más grandes.

La incorporación de estas rocas no solo reduce el volumen de concreto necesario, lo que se traduce en un ahorro significativo de materiales y costos, sino que también contribuye a la masa y estabilidad del elemento estructural. El procedimiento de incorporación debe ser optimizado por el contratista para asegurar un consumo máximo de concreto base de 0.5 metros cúbicos por metro cúbico de concreto ciclópeo, un valor que suele ser la base para el precio unitario en los presupuestos de obra.

Proceso Constructivo y Colocación de Hiladas

El proceso de colocación del concreto ciclópeo es tan importante como su preparación. El vaciado del concreto base debe realizarse de forma continua, en capas o 'hiladas', con una altura sugerida de 45 centímetros. Esta altura puede ajustarse según los resultados y la experiencia del contratista en obra.

Durante el vaciado, la roca se incorpora al concreto. Es fundamental que las rocas presenten salientes del orden de 15 a 20 centímetros. Esto es vital para asegurar una correcta adherencia entre las capas sucesivas de concreto, garantizando la monoliticidad de la estructura. Una vez que se concluye cada colado, la superficie del concreto debe ser protegida inmediatamente para evitar la pérdida de humedad. Es crucial mantener la superficie húmeda hasta que se realice el colado de la siguiente capa, lo que se conoce como curado.

Para los recintos que se forman, y una vez que los primeros han sido colados, la superficie debe ser tratada antes de recibir el siguiente vaciado. Este tratamiento consiste en una limpieza enérgica con un 'chiflón' (chorro de agua o aire a presión) y un humedecimiento profundo de la superficie para mejorar la unión entre las capas viejas y nuevas.

El concreto ciclópeo se coloca en hiladas que pueden tener una altura de 0.4 metros (o 0.5 metros) y un ancho de 5.0 metros en el sentido transversal a la corriente, con una longitud que se ajusta a lo socavado en el sentido de esta. La dimensión máxima del recinto nunca debe exceder la longitud máxima en la que la maquinaria y el equipo puedan depositar la roca y el concreto de manera segura y eficiente. Detalles adicionales sobre muestreo, pruebas de laboratorio, mezclado, transporte, colocación con bomba, temperatura de colocación y vibrado deben consultarse en manuales técnicos específicos, como el Manual de la CONAGUA, para garantizar el cumplimiento de los estándares de calidad.

Análisis de Costo Unitario del Concreto Ciclópeo f'c=140 kg/cm²

Comprender el costo unitario del concreto ciclópeo es fundamental para la planificación y ejecución de proyectos de construcción. A continuación, se presenta un análisis detallado del costo unitario para el concreto ciclópeo f'c=140 kg/cm² utilizado en cimientos corridos, basado en una tabla salarial de construcción civil de Perú para el período 2021-2022. Es importante recordar que estos valores son referenciales y pueden variar según la ubicación geográfica, la disponibilidad de materiales y las condiciones del mercado.

Análisis de Costo Unitario: Concreto f'c = 140 kg/cm² para Cimientos Corridos

Rendimiento Mano de Obra (M.O.): 20 m³/día
Precio Unitario (S/.): 364.75

Este análisis muestra que el costo de los materiales representa la mayor parte del precio unitario, seguido por la mano de obra y, en menor medida, los equipos y herramientas. La eficiencia en la gestión de materiales y la mano de obra es clave para optimizar los costos en la construcción con concreto ciclópeo.

Ventajas y Consideraciones del Concreto Ciclópeo

El concreto ciclópeo ofrece varias ventajas que lo hacen una opción atractiva en ciertos escenarios de construcción:

• Economía: Al incorporar grandes volúmenes de rocas, se reduce la cantidad de concreto puro necesario, lo que disminuye los costos de materiales, especialmente del cemento y los agregados finos y gruesos procesados. Las rocas, a menudo obtenidas localmente de ríos, son más económicas.
• Uso de Recursos Locales: Permite el aprovechamiento de piedras y rocas disponibles en el lugar de la obra o en sus cercanías, lo que reduce los costos de transporte y el impacto ambiental.
• Ideal para Cimentaciones: Su capacidad para distribuir cargas de manera efectiva sobre una amplia superficie lo hace perfecto para cimientos corridos y otras estructuras masivas de baja resistencia.
• Facilidad de Colocación en Grandes Volúmenes: Aunque requiere supervisión, su colocación puede ser relativamente rápida en grandes volúmenes, especialmente cuando se utilizan equipos para el manejo de las rocas.
• Durabilidad: Al igual que el concreto convencional, el ciclópeo ofrece una buena durabilidad frente a las condiciones ambientales si se mezcla y cura adecuadamente.

Sin embargo, también existen consideraciones importantes:

• Resistencia Limitada: No es apto para estructuras que requieran alta resistencia a la compresión, flexión o tracción, ni para elementos sometidos a grandes esfuerzos sísmicos sin un diseño específico.
• Control de Calidad: La calidad de las rocas y su correcta incorporación son cruciales. Una mala selección de piedras o un vaciado deficiente pueden comprometer la integridad de la estructura.
• Requiere Espacio: El manejo y almacenamiento de grandes volúmenes de rocas en obra puede requerir espacio adicional.
• Menos Homogéneo: Por la naturaleza de las rocas embebidas, la homogeneidad del material es menor en comparación con el concreto simple, lo que puede afectar su comportamiento bajo ciertas cargas.

A pesar de sus limitaciones, el concreto ciclópeo sigue siendo una solución robusta y económica para las aplicaciones para las que está diseñado, demostrando su valor en la ingeniería civil.

Preguntas Frecuentes sobre el Concreto Ciclópeo

¿Cuál es la resistencia típica del concreto ciclópeo?

La resistencia típica del concreto ciclópeo utilizado comúnmente en cimientos es de f'c=140 kg/cm². Esta resistencia se considera de baja a moderada y es adecuada para elementos estructurales que principalmente soportan cargas por compresión y no están sujetos a grandes esfuerzos de flexión o tracción.

¿Qué tipo de piedras se utilizan en el concreto ciclópeo?

Se utilizan piedras o rocas grandes, preferiblemente cantos rodados (boleos) obtenidos de ríos. Estas deben ser sanas, limpias, sin signos de intemperización y humedecidas antes de su incorporación. Para el concreto de 140 kg/cm², se suelen usar piedras de aproximadamente 8 pulgadas (20 cm) de diámetro, aunque se pueden emplear rocas de hasta 40 cm de dimensión máxima en otras aplicaciones, con piedras de 25 cm para rellenar espacios.

¿Dónde se utiliza principalmente el concreto ciclópeo?

Su uso principal es en cimientos corridos, que son la base de muros y algunas estructuras. También se emplea en muros de contención de baja altura, rellenos masivos, y bases para estructuras ligeras o pavimentos, siempre que las cargas no sean excesivas y la resistencia requerida sea moderada.

¿Se puede mezclar el concreto ciclópeo a mano?

Se debe evitar el mezclado a mano. Sin embargo, en situaciones extremas y con la autorización escrita del ingeniero responsable, se puede realizar. En estos casos, se recomienda mezclar tandas pequeñas, con un volumen máximo de 0.4 m³ (equivalente a 2 bolsas de cemento) por tanda, para asegurar la calidad y homogeneidad.

¿Cuál es el objetivo de usar piedras en el concreto ciclópeo?

El objetivo principal es reducir el volumen de concreto puro necesario, lo que se traduce en un ahorro significativo de costos de materiales, especialmente cemento. Las piedras actúan como un agregado de gran tamaño, ocupando espacio y contribuyendo a la masa y estabilidad del elemento estructural, sin requerir la alta resistencia del concreto tradicional.

¿Cuánto tiempo tengo para vaciar el concreto ciclópeo después de mezclarlo?

El vaciado debe realizarse antes de que inicie el fraguado del cemento, lo cual ocurre generalmente en un máximo de 40 minutos después de su preparación. Es crucial no exceder este tiempo para asegurar la correcta colocación y consolidación del material.

¿Cómo se asegura la adherencia entre las capas de concreto ciclópeo?

Para asegurar una correcta adherencia entre las capas, las piedras incorporadas deben presentar salientes de 15 a 20 centímetros. Además, la superficie de la capa anterior debe ser limpiada enérgicamente y humedecida antes de vaciar la nueva capa, garantizando una unión monolítica.

El concreto ciclópeo, con su particular combinación de concreto y rocas, se erige como una solución fundamental en la construcción, especialmente en la creación de cimientos robustos y económicos. Su capacidad para aprovechar materiales locales y su adaptabilidad a grandes volúmenes de obra lo convierten en una opción insustituible para muchas infraestructuras. Comprender sus características, procesos y costos no solo optimiza la ejecución de proyectos, sino que también subraya la ingeniosidad detrás de técnicas constructivas que, a pesar de su aparente simplicidad, son pilares de la solidez y durabilidad en la ingeniería civil.
