Construcción de Zapatas y Columnas de Concreto

La construcción de una edificación, ya sea una vivienda o una estructura de mayor envergadura, se asienta literalmente sobre sus cimientos. Dentro de este proceso fundamental, las zapatas y las columnas emergen como los pilares invisibles y visibles que garantizan la estabilidad, la resistencia y, en última instancia, la seguridad de todo el proyecto. Comprender su función, los materiales involucrados y, sobre todo, cómo se construyen correctamente, es crucial para cualquier persona interesada en la ingeniería civil o la construcción.

Este artículo detallado te sumergirá en el fascinante mundo de la cimentación, desglosando paso a paso el proceso constructivo de zapatas y columnas de concreto. Desde la excavación inicial hasta el curado final, exploraremos cada etapa, los materiales esenciales y los factores críticos que aseguran una base sólida para cualquier estructura. Prepárate para descubrir por qué la fortaleza de una casa comienza mucho antes de que se levante su primera pared.

¿Qué son las Zapatas y las Columnas? Comprendiendo los Fundamentos

Antes de adentrarnos en el cómo se construyen, es vital tener una comprensión clara de qué son estos elementos y cuál es su función insustituible en la arquitectura y la ingeniería estructural.

Zapata: Imagina la zapata como el pie de la edificación. Es un elemento estructural de cimentación, generalmente de concreto reforzado con acero, que tiene la función principal de distribuir la carga concentrada de una columna (o muro) sobre una superficie mucho mayor del terreno. Al ensanchar el área de contacto, la zapata reduce la presión sobre el suelo, previniendo así asentamientos diferenciales que podrían provocar grietas, deformaciones o incluso el colapso de la estructura. Son el puente entre la estructura vertical y el suelo de soporte.

Columna: Las columnas son los elementos verticales de soporte que actúan como "huesos" principales de la estructura. Su rol es crucial: recogen las cargas verticales provenientes de los techos, losas, vigas y muros de los pisos superiores, y las transmiten de forma eficiente y segura hacia las zapatas, que a su vez las distribuyen al terreno. Su diseño y robustez son directamente proporcionales al peso que deben soportar y a las características de los materiales con los que están construidas, principalmente el concreto armado.

Tipos de Zapatas: Eligiendo la Base Adecuada para Cada Proyecto

La selección del tipo de zapata no es arbitraria; depende directamente de factores como el tipo de suelo, la magnitud y distribución de las cargas de la estructura, y la proximidad entre las columnas. Conocer las opciones disponibles es el primer paso para una cimentación eficiente.

Además de estas, existen las zapatas atirantadas (unidas por vigas de cimentación para evitar movimientos relativos) y las losas de cimentación (una gran losa que cubre toda el área de la estructura, ideal para suelos muy blandos o cargas muy elevadas, distribuyendo el peso sobre una superficie máxima).

Materiales Esenciales para Cimientos Robustos: Concreto y Acero

La resistencia y durabilidad de zapatas y columnas dependen intrínsecamente de los materiales utilizados y de cómo se combinan. Los protagonistas indiscutibles en la construcción moderna son el concreto y el acero.

• Concreto (Hormigón): Este material compuesto, resultado de la mezcla de cemento, agua, agregados (arena y grava) y aditivos, es el pilar de la construcción. Su principal ventaja es su alta resistencia a la compresión, es decir, su capacidad para soportar grandes pesos sin deformarse. Es versátil, moldeable en cualquier forma y, una vez fraguado, extremadamente duradero y resistente al fuego y a la intemperie.
• Acero de Refuerzo (Varillas o Barras de Acero): Si el concreto es fuerte a la compresión, es débil a la tracción (cuando se estira o flexiona). Aquí es donde entra el acero. Las varillas de acero, con su alta resistencia a la tensión y su capacidad para adherirse al concreto, forman el "esqueleto" que absorbe estas fuerzas de tracción y flexión, creando el concreto armado. Esta combinación sinérgica permite que las zapatas y columnas soporten una amplia gama de esfuerzos, haciendo que la estructura sea mucho más segura y resiliente.
• Ladrillo y Piedra: Aunque el concreto armado es predominante, en algunas construcciones más ligeras o tradicionales, el ladrillo o la piedra pueden utilizarse para columnas, especialmente en la parte visible. Sin embargo, para fines estructurales importantes en cimentaciones y elementos portantes, siempre se requiere un refuerzo adecuado y un análisis exhaustivo de su resistencia y durabilidad en comparación con el concreto armado.

Construcción de Zapatas de Concreto: Paso a Paso hacia la Estabilidad

El proceso de construcción de una zapata de concreto es una secuencia meticulosa de pasos que, si se ejecutan correctamente, garantizan la estabilidad de toda la edificación. Aquí te detallamos cada fase:

1. Excavar la Cimentación: El primer paso es la excavación de la zanja o foso donde se alojará la zapata. Las dimensiones (largo, ancho y profundidad) deben seguir estrictamente los planos de diseño elaborados por el ingeniero estructural. La profundidad es crítica y dependerá del tipo de suelo (capacidad portante, nivel freático), la carga de la estructura y las normativas de construcción locales. Es vital que el fondo de la excavación esté limpio, nivelado y libre de material orgánico o suelto.
2. Colocar la Capa de Base (Solado de Limpieza): Una vez excavado, se coloca una capa de material granular compactado, como grava o piedra triturada, o un solado de concreto pobre (hormigón de limpieza) de unos 5 a 10 cm de espesor. Esta capa tiene múltiples propósitos: mejora el drenaje, proporciona una superficie limpia y nivelada para el armado y el encofrado, y evita que la humedad del suelo contamine el concreto de la zapata.
3. Colocar el Encofrado: El encofrado es el molde temporal que le dará la forma y dimensiones deseadas a la zapata de concreto. Se construye con madera, metal o sistemas prefabricados, asegurándose de que sea lo suficientemente resistente para contener el peso y la presión del concreto fresco sin deformarse. Debe estar perfectamente nivelado y aplomado según los planos.
4. Colocar el Acero de Refuerzo (Armadura): Esta es una de las fases más críticas. Las barras de acero, cortadas y dobladas según el diseño estructural, se posicionan dentro del encofrado. Se forman parrillas (mallas) en la parte inferior de la zapata, y en el caso de zapatas con dado, se prolongan las varillas de las columnas. La separación, el diámetro y la cantidad de acero son parámetros fundamentales que solo un cálculo estructural puede determinar. Las varillas deben estar correctamente amarradas entre sí y elevadas del solado de limpieza mediante separadores (calzos) para asegurar el recubrimiento adecuado de concreto, protegiendo el acero de la corrosión.
5. Vaciado del Concreto: Una vez que el encofrado y la armadura están listos, se procede a verter el concreto fresco dentro del molde. Es fundamental que el concreto tenga la mezcla y dosificación adecuadas (especificadas por el ingeniero). Durante el vertido, se debe compactar adecuadamente el concreto utilizando vibradores mecánicos. Esto elimina las burbujas de aire atrapadas, asegurando que el concreto llene todos los espacios alrededor del acero y dentro del encofrado, lo que incrementa significativamente su densidad, resistencia y durabilidad. Un concreto bien vibrado no solo es más fuerte, sino que también tiene una mejor apariencia.
6. Cura del Concreto: Este paso es tan crucial como el vaciado, pero a menudo subestimado. El curado es el proceso de mantener el concreto húmedo durante varios días (generalmente 7 a 28 días, dependiendo del tipo de cemento y las condiciones climáticas) después de su vaciado. Esto permite que el proceso de hidratación del cemento se complete de manera óptima, garantizando que el concreto alcance su resistencia diseñada y minimizando la aparición de fisuras por retracción. Métodos comunes incluyen el riego constante, el uso de membranas curadoras, o cubriendo la superficie con plásticos o arpilleras húmedas.
7. Desencofrado: Una vez que el concreto ha alcanzado una resistencia suficiente para soportar su propio peso y las cargas mínimas, se procede a retirar el encofrado. El tiempo de desencofrado varía según el tipo de cemento, la temperatura ambiente y la resistencia que se espera que tenga el concreto en ese momento. Un desencofrado prematuro puede dañar la estructura; uno tardío puede dificultar la remoción del encofrado.

Construcción de Columnas: El Pilar de tu Edificación

Con las zapatas firmemente asentadas, el siguiente paso lógico es la elevación de las columnas, los elementos verticales que transmitirán las cargas hacia la cimentación. El proceso comparte similitudes con la construcción de zapatas, pero con consideraciones específicas para su verticalidad y función.

1. Preparación de la Base: La base de la columna, que descansa sobre la zapata, debe estar impecablemente limpia y perfectamente nivelada. Es vital asegurar que la zapata haya completado su proceso de curado y haya alcanzado la resistencia necesaria antes de comenzar a construir la columna sobre ella. Las esperas de acero de la columna (varillas que sobresalen de la zapata) deben estar limpias y correctamente posicionadas.
2. Instalación del Encofrado: Se construye el encofrado para la columna. A diferencia de las zapatas, el encofrado de las columnas es vertical y suele ser más alto, a menudo llegando a la altura de un piso. Debe ser robusto, estanco y, crucialmente, estar perfectamente aplomado para asegurar que la columna sea completamente vertical. Se utilizan puntales y riostras para mantenerlo en posición.
3. Colocación del Acero de Refuerzo: El acero de refuerzo de la columna consta de varillas longitudinales (verticales) y estribos (aros de acero que envuelven las varillas longitudinales). Las varillas longitudinales se empalman con las esperas de la zapata y se extienden hacia arriba. Los estribos son fundamentales para confinar el concreto y evitar el pandeo de las varillas longitudinales, además de resistir fuerzas cortantes. La separación y el diámetro de ambos elementos son determinados por el cálculo estructural.
4. Vaciado del Concreto: El concreto se vierte en el encofrado de la columna. Debido a la altura, a menudo se vierte en "tandas" o "capas" para evitar la segregación de los agregados y asegurar una buena compactación. El vibrado es esencial para eliminar el aire atrapado y garantizar que el concreto llene cada rincón del encofrado y envuelva completamente el acero de refuerzo.
5. Cura del Concreto: Al igual que con las zapatas, el curado es vital para que las columnas alcancen su máxima resistencia y durabilidad. Se debe mantener el concreto húmedo durante el período especificado, protegiéndolo de la evaporación rápida, especialmente en climas cálidos o ventosos.
6. Desencofrado: Una vez que el concreto de la columna ha endurecido lo suficiente, se retira el encofrado. El tiempo de desencofrado debe ser cuidadosamente calculado para evitar daños a la columna.

El Cálculo Estructural: La Ciencia detrás de la Seguridad

Es imperativo destacar que la construcción de zapatas y columnas no es un proceso que deba realizarse de forma empírica. Cada dimensión, cada diámetro de varilla de acero, cada tipo de concreto, e incluso la profundidad de la excavación, son el resultado de un riguroso cálculo estructural. Este proceso es competencia exclusiva de un ingeniero civil calificado.

El ingeniero considera múltiples factores: el peso total de la estructura (cargas vivas y muertas), las características del suelo (capacidad portante, estratigrafía), las fuerzas sísmicas y de viento, y las normativas de construcción locales. Por ejemplo, el diseño de la zapata se basa en su capacidad de carga, considerando cómo el suelo (o pilotes, si aplica) soporta y distribuye las fuerzas. Ignorar este paso o realizar estimaciones sin base técnica puede tener consecuencias catastróficas, comprometiendo la estabilidad, la integridad y la seguridad de toda la edificación. Un diseño inadecuado puede llevar a asentamientos diferenciales, grietas estructurales e incluso al colapso.

Profundidad de las Zapatas y Columnas: Factores a Considerar

La profundidad a la que se deben desplantar las zapatas y, por extensión, el inicio de las columnas, es una decisión crítica que impacta directamente la estabilidad de la estructura. Varios factores influyen en esta determinación:

• Tipo de Suelo: Los suelos varían enormemente en su capacidad de carga. Suelos rocosos o muy compactos pueden requerir cimentaciones menos profundas que suelos blandos, arenosos, arcillosos o expansivos, que necesitan alcanzar estratos más competentes. Un estudio de mecánica de suelos es indispensable.
• Nivel Freático: La presencia de agua subterránea (nivel freático) cerca de la superficie puede afectar negativamente la capacidad portante del suelo y la durabilidad del concreto. Las zapatas deben desplantarse por debajo del nivel freático si es posible, o se deben tomar medidas especiales para el control del agua y la protección de la cimentación.
• Carga de la Estructura: Una edificación más pesada o con más pisos requerirá cimentaciones más profundas y robustas para distribuir eficazmente las cargas sobre una mayor área de suelo firme.
• Normas de Construcción Locales: Las regulaciones y códigos de construcción de cada localidad establecen profundidades mínimas de cimentación, especialmente para proteger contra la acción de las heladas (profundidad de congelación) o para garantizar la estabilidad sísmica.
• Presencia de Pilotes: En algunos casos, cuando el suelo superficial no es adecuado, las zapatas se apoyan sobre pilotes, que transmiten la carga a estratos más profundos y resistentes. El diseño de la zapata entonces considera el trabajo de estos pilotes, por ejemplo, los de fricción, tomando la adherencia como la cohesión de las arcillas a lo largo del fuste de los pilotes.

La Conexión Rígida entre Columna y Zapata: Un Detalle Crucial

La unión entre la columna y la zapata no es simplemente un apoyo, sino una conexión estructural que debe transmitir eficientemente las fuerzas. En muchos diseños, se busca una "conexión rígida" para asegurar que la columna y la zapata actúen como una unidad monolítica. Desde un punto de vista teórico, una conexión perfectamente rígida implicaría que la rotación relativa entre los dos elementos es cero. Sin embargo, en la práctica, ninguna conexión es absolutamente rígida. Para fines de cálculo estructural, especialmente en el análisis de marcos, se asigna un valor a la rigidez de esta conexión. Por ejemplo, para conexiones rígidas de columnas a zapatas, el factor de rigidez (G) teóricamente tiende a cero, pero desde un punto de vista práctico, se recomienda un valor de 1.0, ya que ninguna conexión es perfectamente rígida. Estos factores son fundamentales para la determinación de los factores de longitud efectiva (K) de las columnas, que influyen en su capacidad de carga y estabilidad.

Maquetas de Cimentación y Columnas: Aprendizaje Práctico

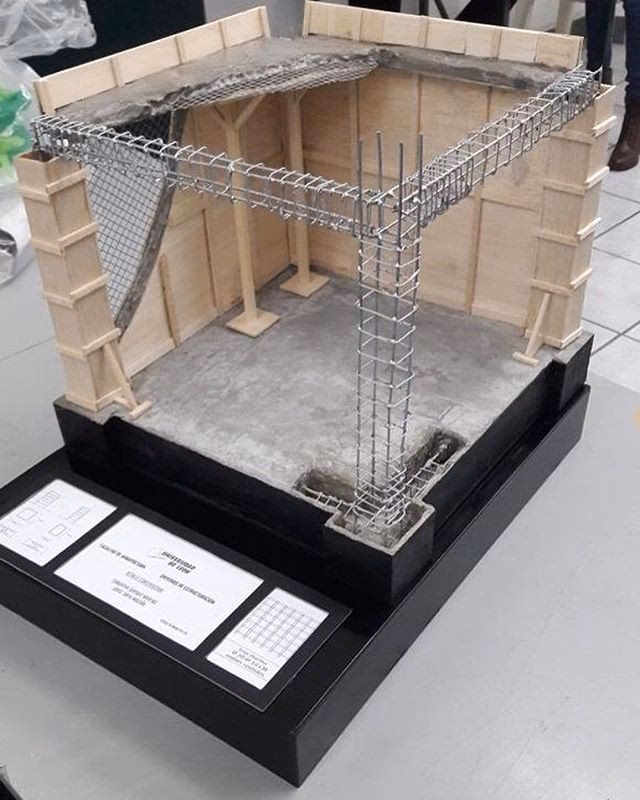

Para futuros ingenieros y constructores, la creación de maquetas de cimentación y columnas es una herramienta didáctica invaluable. Estos modelos a escala permiten aplicar los conocimientos teóricos adquiridos en el aula, replicando el proceso de encofrado, armado y vertido de hormigón a pequeña escala. Al construir una maqueta que incluya una cimentación con vigas, losa aligerada y columnas de hormigón armado, se puede comprender de manera práctica la interacción entre los diferentes elementos estructurales, los desafíos del encofrado y la importancia del refuerzo, reforzando así el entendimiento de los procesos constructivos reales.

Preguntas Frecuentes sobre Zapatas y Columnas

A continuación, respondemos algunas de las consultas más habituales que surgen en torno a la construcción de estos elementos fundamentales:

¿Cuánto cuesta hacer zapatas y columnas?

El costo de construir zapatas y columnas puede variar ampliamente. Depende de múltiples factores, incluyendo la complejidad del diseño estructural (tipo y tamaño de zapata y columna), los precios de los materiales (concreto, acero, madera para encofrado), el costo de la mano de obra en la región, la accesibilidad del sitio, las características del suelo y la necesidad de equipos especializados (retroexcavadoras, bombas de concreto). Generalmente, la cimentación representa una parte significativa del presupuesto total de una obra.

¿Qué tipo de concreto se debe usar para zapatas y columnas?

Se debe utilizar concreto de alta resistencia, cuya especificación (resistencia a la compresión, f'c) es determinada por el ingeniero estructural en los planos. Comúnmente se usan resistencias que van desde 210 kg/cm² (3000 psi) hasta 280 kg/cm² (4000 psi) o más, dependiendo de las cargas. Es crucial que la mezcla sea adecuada para las condiciones del proyecto, considerando la trabajabilidad, el tamaño máximo del agregado y la relación agua/cemento para garantizar durabilidad y resistencia.

¿Cómo se calcula la cantidad de acero de refuerzo necesaria?

El cálculo de la cantidad, el diámetro y la disposición del acero de refuerzo (varillas longitudinales y estribos) es una tarea compleja que debe ser realizada exclusivamente por un ingeniero estructural. Este cálculo se basa en las cargas esperadas, las propiedades del concreto, y las normativas de diseño sismorresistente. Un cálculo incorrecto puede comprometer gravemente la seguridad de la estructura.

¿Qué pasa si las zapatas no son lo suficientemente profundas o no están bien diseñadas?

Si las zapatas no son lo suficientemente profundas o no están correctamente diseñadas para las cargas y el tipo de suelo, pueden producirse graves problemas estructurales. El más común es el asentamiento diferencial, donde diferentes partes de la cimentación se hunden a ritmos distintos, lo que provoca grietas significativas en muros, losas y elementos estructurales. En casos extremos, esto puede llevar a la inestabilidad y al colapso parcial o total de la edificación. También pueden surgir problemas de capacidad portante insuficiente o levantamiento por expansiones del suelo.

¿Cuál es la diferencia entre zapata y cimiento?

La cimentación es el término general que se refiere a toda la parte de la estructura que interactúa directamente con el suelo para transmitir las cargas. Incluye todos los elementos subterráneos diseñados para soportar la edificación. Una zapata es un tipo específico de elemento dentro de la cimentación, diseñado para soportar la carga concentrada de una columna o un muro y distribuirla sobre una superficie mayor del terreno. En resumen, todas las zapatas son parte de la cimentación, pero la cimentación puede incluir otros elementos como losas de cimentación, pilotes, muros de contención, etc.

¿Se pueden construir zapatas en cualquier tipo de suelo?

Si bien es posible construir zapatas en la mayoría de los tipos de suelo, la viabilidad y el diseño de la zapata (tamaño, profundidad, refuerzo) dependerán en gran medida de las características geotécnicas del terreno. Suelos muy blandos, expansivos, colapsables o con alto nivel freático pueden requerir soluciones de cimentación más complejas, como zapatas muy grandes, losas de cimentación o el uso de pilotes, en lugar de zapatas aisladas simples. Un estudio de suelos es indispensable para determinar la solución más adecuada.

¿Por qué es tan importante el vibrado del concreto?

El vibrado del concreto es crucial porque elimina el aire atrapado durante el proceso de vertido, compactando el material. Las burbujas de aire crean vacíos dentro del concreto, lo que reduce drásticamente su resistencia y durabilidad. Un concreto bien vibrado es más denso, más resistente a la compresión, más impermeable y tiene una mejor adherencia al acero de refuerzo, lo que prolonga la vida útil de la estructura y asegura su desempeño según el diseño.

¿Qué es el curado del concreto y por qué es fundamental?

El curado del concreto es el proceso de mantener la humedad y la temperatura adecuadas en el concreto fresco durante un período determinado después de su vaciado. Este proceso es fundamental porque el cemento necesita agua para hidratarse completamente y desarrollar su resistencia. Un curado deficiente o la pérdida prematura de humedad pueden llevar a una hidratación incompleta, resultando en un concreto más débil, con mayor porosidad, menor resistencia a la abrasión y fisuración por retracción plástica y secado. Un curado adecuado asegura que el concreto alcance la resistencia y durabilidad para las que fue diseñado.

En conclusión, la construcción de zapatas y columnas es una fase crítica que define la longevidad y seguridad de cualquier edificación. Requiere no solo mano de obra calificada, sino también una profunda comprensión de los principios de la ingeniería estructural y un apego estricto a los planos y especificaciones técnicas. Ante la magnitud de la inversión y el riesgo que implica, la recomendación es siempre la misma: confiar en profesionales calificados (ingenieros civiles y contratistas experimentados) para el diseño, supervisión y ejecución de estos elementos vitales. Una cimentación bien construida es la promesa de un futuro sólido para tu proyecto.
