Concreto para Zapatas: La Base de Toda Estructura

En el fascinante mundo de la construcción, hay elementos que, aunque ocultos bajo tierra, son la verdadera columna vertebral de cualquier edificación: las cimentaciones. Y dentro de ellas, las zapatas juegan un papel protagónico, siendo el punto de apoyo que transfiere las cargas de la estructura al terreno de manera segura y eficiente. Pero, ¿qué hace que una zapata sea realmente fuerte y duradera? La respuesta reside en la elección y correcta aplicación del material fundamental: el concreto.

No cualquier concreto sirve para una zapata. Se requiere un material con propiedades específicas que garanticen la resistencia, la durabilidad y la capacidad de soportar las exigencias a las que estará sometido a lo largo de la vida útil de la construcción. En este artículo, desglosaremos el tipo de concreto más adecuado, exploraremos los diferentes componentes de una cimentación y te guiaremos a través de los aspectos clave para construir fundaciones robustas y confiables.

El Concreto Ideal para Zapatas: Más Allá de la Resistencia

Cuando hablamos del concreto para zapatas, nos referimos principalmente al hormigón armado. Este material compuesto, que combina la resistencia a la compresión del concreto con la capacidad de soportar tracciones de las barras de acero (armadura), es indispensable para garantizar la integridad estructural de la fundación. La elección de la mezcla de concreto debe considerar varios factores críticos:

• Resistencia a la Compresión (f'c): Para zapatas y elementos de cimentación, la resistencia mínima del concreto suele oscilar entre 210 kg/cm² (21 MPa) y 280 kg/cm² (28 MPa), aunque puede ser mayor dependiendo de las cargas y las especificaciones del diseño estructural. Es crucial que el concreto alcance esta resistencia para soportar adecuadamente el peso de la estructura.
• Durabilidad: El concreto en contacto con el suelo está expuesto a la humedad, sulfatos y otros agentes agresivos. Por ello, se busca un concreto con baja permeabilidad y, en algunos casos, con aditivos específicos que mejoren su resistencia a ambientes corrosivos.
• Trabajabilidad (Asentamiento o Slump): La consistencia del concreto es vital para asegurar un buen vaciado y una compactación adecuada alrededor de la armadura. Un asentamiento (slump) adecuado permite que el concreto fluya y llene todos los espacios sin segregarse, evitando huecos o nidos de grava que comprometan su resistencia. Generalmente, se busca un slump medio para zapatas.
• Tamaño Máximo del Agregado: El tamaño de la grava o piedra triturada utilizada en la mezcla debe ser compatible con la separación entre las barras de refuerzo. Un agregado demasiado grande puede dificultar el paso del concreto a través de la armadura, afectando la homogeneidad y resistencia.
• Control de Calidad: La supervisión en obra, los ensayos de cilindros de concreto y el control de la mezcla son esenciales para asegurar que el concreto entregado cumpla con las especificaciones de diseño.

En resumen, el concreto para zapatas no es solo un material que soporta peso; es un elemento diseñado para resistir fuerzas de compresión, proteger el acero de refuerzo y garantizar la estabilidad a largo plazo de la estructura en un entorno subterráneo exigente.

¿Qué Son las Zapatas y Por Qué Son Cruciales?

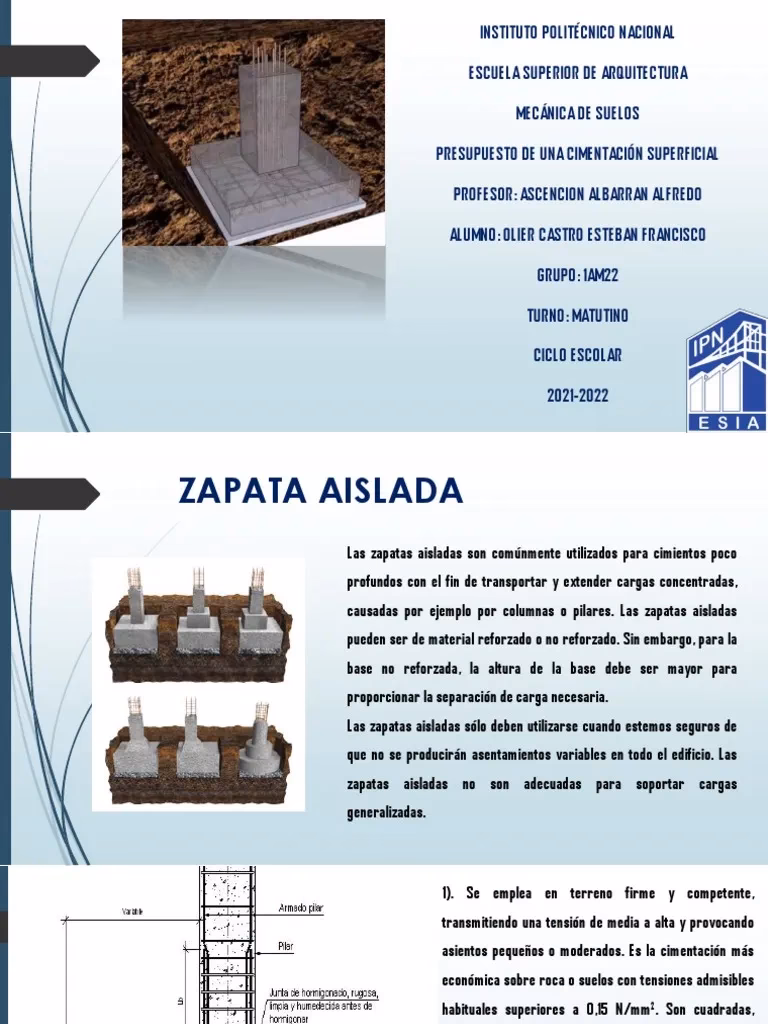

Las zapatas son un tipo de cimentación directa (o superficial) individual, generalmente de planta cuadrada o rectangular, aunque también pueden ser circulares. Se componen de una losa de concreto reforzada en dos sentidos ortogonales. Su función principal es distribuir la carga concentrada de una columna o muro sobre una superficie de suelo mayor, reduciendo así la presión sobre el terreno hasta un valor admisible. Esto previene asentamientos excesivos o diferenciales que podrían dañar la estructura.

Según la información proporcionada, las cimentaciones directas individuales, como las zapatas, se apoyan sobre un estrato a poca profundidad del suelo. Es fundamental que la profundidad de fundación no sea menor de 1.20 m y que la zapata penetre en el estrato de suelo resistente por lo menos 40 cm. Estas dimensiones y profundidades son críticas para asegurar que la zapata descanse sobre un terreno con la capacidad portante necesaria y que esté protegida de los cambios volumétricos del suelo debido a la humedad o las heladas.

Vigas de Fundación vs. Vigas de Arriostramiento: Despejando Dudas

Dentro de los sistemas de cimentación, a menudo encontramos elementos lineales de concreto armado que conectan las zapatas. Aunque a veces se usan indistintamente, es importante entender la distinción entre vigas de fundación y vigas de arriostramiento (o riostras).

Vigas de Fundación

Las vigas de fundación, también conocidas como vigas de cimentación o vigas de amarre, son elementos estructurales que se emplean para amarrar diversas estructuras de cimentación, tales como zapatas, dados de pilotes, pilas o caissons. Su objetivo principal es asegurar la monoliticidad del sistema de cimentación, distribuyendo cargas y ayudando a controlar asentamientos diferenciales. Estas vigas pueden estar sometidas a momentos flectores y fuerzas cortantes significativas, dependiendo de su posición y de las cargas que transfieren.

Vigas de Arriostramiento (Riostras o Vigas de Atado)

Las riostras, también llamadas vigas de atado o de arriostramiento, son piezas o elementos estructurales generalmente de hormigón armado, o de cualquier otro elemento que pueda resistir tracciones (fuerzas de tensión). Su función primordial es unir dos o más cimientos o zapatas, actuando como tensores que impiden que las zapatas se separen o se acerquen debido a movimientos horizontales del suelo, empujes laterales o cargas sísmicas. A diferencia de las vigas de fundación que pueden soportar cargas verticales importantes, las riostras están diseñadas principalmente para resistir fuerzas axiales de tensión o compresión, asegurando la estabilidad lateral de la estructura.

Tipos de Cimentación: Directas y Profundas

La elección del tipo de cimentación es una de las decisiones más críticas en la fase de diseño de cualquier proyecto de construcción. Existen dos tipos principales de cimentaciones:

Cimentaciones Directas (o Superficiales)

Las cimentaciones directas son aquellas que se posan en las capas superficiales o poco profundas del suelo. Se utilizan cuando el terreno a poca profundidad tiene suficiente capacidad portante para soportar las cargas de la estructura sin deformaciones excesivas, o cuando se trata de construcciones de importancia secundaria y relativamente livianas. Son las más comunes en edificaciones de baja y mediana altura.

Ejemplos de cimentaciones directas incluyen:

• Zapatas Aisladas: Para columnas individuales.
• Zapatas Combinadas: Para dos o más columnas cercanas.
• Zapatas Corridas (o Continuas): Para muros de carga.
• Losas de Cimentación (o Plateas): Una gran losa de concreto que cubre toda el área de la estructura, distribuyendo la carga sobre una superficie muy amplia. Se usan cuando las cargas son elevadas o la capacidad portante del suelo es baja en la superficie.

Cimentaciones Profundas

Las cimentaciones profundas se emplean cuando las capas superficiales del suelo no tienen la capacidad portante suficiente para soportar las cargas de la estructura, o cuando las cargas son muy elevadas (edificios de gran altura, puentes, etc.). Estas cimentaciones transmiten las cargas a estratos de suelo más profundos y resistentes, o mediante la fricción a lo largo de su fuste.

Ejemplos de cimentaciones profundas incluyen:

• Pilotes: Elementos esbeltos y largos, hincados o vaciados in situ, que transmiten la carga por punta o por fricción lateral.
• Pilas: Elementos de mayor diámetro que los pilotes, que se construyen excavando y vaciando concreto en el lugar.
• Caissons: Cajas o cilindros prefabricados o construidos in situ, que se hincan o excavan hasta alcanzar el estrato resistente, y luego se rellenan con concreto.

El Proceso Constructivo de las Zapatas: Paso a Paso

La construcción de una zapata de hormigón armado es un proceso que requiere precisión y atención a los detalles para asegurar su correcto funcionamiento. Aquí se describen los pasos clave:

1. Excavación: Se realiza la excavación del terreno hasta alcanzar la profundidad de fundación especificada en los planos (no menor de 1.20 m y penetrando al menos 40 cm en el estrato resistente). Las dimensiones de la excavación deben ser ligeramente mayores que las de la zapata para permitir el trabajo.
2. Nivelación y Compactación del Terreno: El fondo de la excavación debe ser nivelado y compactado adecuadamente para asegurar una superficie de apoyo uniforme y resistente. Se elimina cualquier material suelto o contaminado.
3. Colocación del Solado de Limpieza: Generalmente, se vierte una capa delgada (5-10 cm) de concreto pobre o de baja resistencia (solado de limpieza o concreto de limpieza) sobre el fondo de la excavación. Esta capa tiene varias funciones: nivelar la superficie, evitar que el concreto de la zapata se mezcle con el suelo y proteger la armadura de la contaminación del terreno.
4. Colocación de la Armadura: Se coloca la parrilla de acero de refuerzo de acuerdo con los planos estructurales. Es fundamental asegurar el correcto espaciamiento, la superposición de barras y, lo más importante, el recubrimiento del concreto sobre el acero. Los separadores (calzos o dados de concreto) son esenciales para garantizar este recubrimiento, protegiendo el acero de la corrosión.
5. Encofrado (Cimbrado): Se montan los moldes o encofrados alrededor de la armadura para dar la forma y dimensiones deseadas a la zapata. El encofrado debe ser robusto y estar bien apuntalado para soportar la presión del concreto fresco durante el vaciado.
6. Vaciado del Concreto: El concreto premezclado llega a la obra y se vierte dentro del encofrado. Es crucial que el vaciado se realice de manera continua y controlada para evitar la segregación de los agregados.
7. Vibrado del Concreto: Inmediatamente después del vaciado, el concreto debe ser vibrado con vibradores internos (agujas) para eliminar el aire atrapado, asegurar que el concreto llene todos los espacios alrededor de la armadura y obtener una mezcla densa y homogénea. Un vibrado adecuado es clave para la resistencia y durabilidad del concreto.
8. Curado del Concreto: Una vez vaciado y fraguado, el concreto debe ser curado adecuadamente. El curado es el proceso de mantener la humedad y una temperatura adecuada en el concreto durante un período determinado (generalmente 7 a 28 días, dependiendo de las especificaciones). Esto permite que el proceso de hidratación del cemento se complete, desarrollando la resistencia deseada y minimizando la fisuración por retracción. El curado se puede realizar mediante riego, cubriendo el concreto con plásticos o geotextiles húmedos, o aplicando membranas de curado.
9. Desencofrado y Relleno: Una vez que el concreto ha alcanzado una resistencia suficiente (generalmente 24 a 48 horas, según el tipo de cemento y clima), se retira el encofrado. Posteriormente, se procede al relleno de la excavación alrededor de la zapata, utilizando material adecuado y compactándolo en capas.

Preguntas Frecuentes sobre Cimentaciones y Concreto

¿Cuál es la resistencia mínima del concreto para zapatas?

La resistencia mínima del concreto para zapatas, o f'c, suele ser de 210 kg/cm² (21 MPa) para construcciones residenciales o de baja altura. Sin embargo, para estructuras más grandes o con mayores cargas, es común utilizar concretos con f'c de 250 kg/cm² o 280 kg/cm² (25 o 28 MPa), siempre según el diseño estructural específico.

¿Por qué es importante el hormigón armado en las zapatas?

El hormigón armado es crucial porque las zapatas, además de soportar compresión, están sometidas a fuerzas de flexión y cortante debido a la distribución de cargas y la reacción del suelo. El concreto es excelente a compresión, pero débil a tracción. Las barras de acero (armadura) aportan la resistencia a tracción necesaria, formando un material compuesto que es robusto y duradero bajo todas las solicitaciones.

¿Cuál es la diferencia clave entre una viga de fundación y una viga de arriostramiento?

La viga de fundación se diseña para transmitir cargas verticales y momentos, amarrando elementos de cimentación y formando una estructura rígida bajo muros o columnas. La viga de arriostramiento (riostra), en cambio, se diseña principalmente para resistir fuerzas axiales de tensión o compresión, uniendo zapatas para evitar movimientos horizontales o diferenciales y asegurar la estabilidad lateral del conjunto.

¿Cuándo se elige una cimentación profunda en lugar de una directa?

Se elige una cimentación profunda cuando las capas superficiales del suelo no tienen la capacidad portante suficiente para soportar las cargas de la estructura, cuando hay presencia de suelos expansivos o colapsables en la superficie, o cuando las cargas de la edificación son extremadamente altas (ej. rascacielos, puentes de gran envergadura).

¿Es necesario un solado de limpieza antes de verter el concreto en zapatas?

Sí, el solado de limpieza (o concreto de limpieza) es altamente recomendable y, en muchos códigos, obligatorio. Su función es proporcionar una superficie limpia y nivelada para el correcto posicionamiento de la armadura, evitar la contaminación del concreto de la zapata con el suelo y asegurar el recubrimiento adecuado del acero, lo que protege la armadura de la corrosión.

En conclusión, la solidez de cualquier construcción comienza desde sus cimientos. La correcta elección y aplicación del concreto, la comprensión de la función de las zapatas y las vigas de amarre, y la ejecución meticulosa del proceso constructivo son pilares fundamentales para garantizar la estabilidad, seguridad y durabilidad de cualquier edificación. Invertir en una buena cimentación es invertir en el futuro y la tranquilidad de su proyecto.
