Cuantía de Acero en Columnas: Límites Esenciales

En el mundo de la ingeniería estructural, la armoniosa coexistencia del hormigón y el acero es la base de edificaciones sólidas y seguras. El hormigón, excelente a compresión, se complementa a la perfección con el acero, que sobresale a tracción. Sin embargo, para que esta unión sea efectiva, es crucial entender y aplicar un concepto fundamental: la cuantía de acero. Este término, vital en el diseño de estructuras de hormigón armado, se refiere a la proporción de acero de refuerzo presente dentro de una sección de hormigón. Una cuantía adecuada no solo garantiza la resistencia de un elemento, sino que también asegura su ductilidad, un factor clave para la seguridad ante eventos sísmicos u otras cargas extremas.

A lo largo de este artículo, desglosaremos las diferentes facetas de la cuantía de acero, prestando especial atención a sus límites máximos y mínimos, particularmente en el contexto de las columnas, elementos estructurales que soportan gran parte del peso de una edificación y que, por ende, requieren de un diseño meticuloso y preciso.

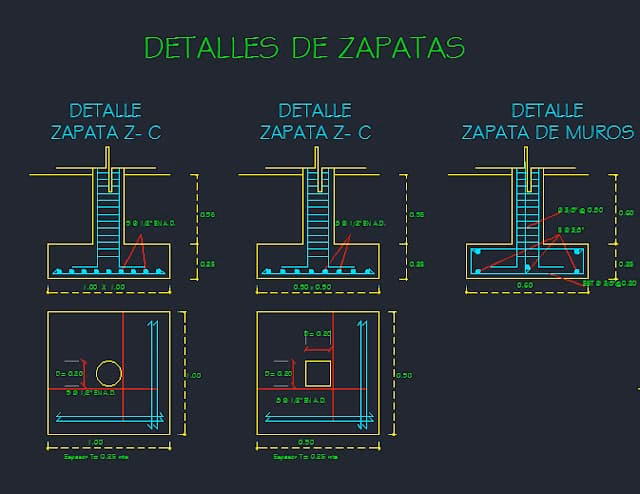

Definición y Tipos de Cuantía de Acero

La cuantía de acero es, en esencia, una relación. Es el porcentaje o la proporción de acero que se incorpora en una sección de hormigón. Comprender esta relación es fundamental para cualquier profesional involucrado en el diseño o la construcción de estructuras de hormigón armado, ya que incide directamente en el comportamiento y la capacidad de carga del elemento. Existen principalmente dos tipos de cuantía, cada una con su aplicación específica:

• Cuantía Geométrica: Utilizada casi exclusivamente en el diseño estructural.
• Cuantía en Peso: Comúnmente empleada para estimaciones de costos y cantidades en obra.

Cuantía Geométrica: La Base del Diseño Estructural

La cuantía geométrica, denotada usualmente por la letra griega ρ (rho), se define como la relación entre el área de acero de refuerzo (As) y el área bruta de la sección transversal de hormigón (Ac). Esta relación es adimensional y se expresa generalmente como un porcentaje. Es la métrica principal que los ingenieros utilizan al dimensionar elementos como columnas, vigas, losas o zapatas, ya que permite determinar la cantidad de acero necesaria para resistir las fuerzas internas a las que estará sometida la estructura.

Cuando hablamos de área bruta, nos referimos al área total de la sección transversal del elemento de hormigón, sin restar el espacio que ocupa el acero. Para diferentes elementos, el cálculo de esta área bruta puede variar ligeramente:

• Para Columnas: El área bruta (Ac) se calcula como el ancho por la altura total de la sección (b*h).
• Para Vigas: El área efectiva de hormigón (Ac) se considera como el ancho por la altura efectiva (b*d), donde 'd' es la distancia desde la fibra extrema a compresión hasta el centroide del acero de tensión.

Es importante destacar que esta cuantía ρ no es un valor arbitrario. Debe compararse y ajustarse a ciertas cuantías admisibles que están estipuladas en las normativas de diseño, como la norma ACI (American Concrete Institute), para asegurar la seguridad y el comportamiento adecuado de la estructura.

Límites de Cuantía de Acero en Columnas: Mínima y Máxima

Las columnas son elementos críticos en cualquier estructura, ya que son responsables de transmitir las cargas verticales de los pisos superiores hacia la cimentación. Por ello, su diseño debe ser sumamente riguroso. La norma ACI establece límites claros para la cuantía de acero longitudinal en columnas, con el fin de garantizar un comportamiento dúctil y prevenir fallas frágiles. Estos límites son esenciales para el diseño seguro y eficiente:

• Cuantía Mínima (ρmin): La norma ACI indica que la cuantía de acero longitudinal en una columna no debe ser inferior al 1 porciento (0.01) del área bruta de la sección de hormigón.
• Cuantía Máxima (ρmax): La cuantía de acero longitudinal en una columna no debe exceder el 8 porciento (0.08) del área bruta de la sección de hormigón.

Es importante señalar que, si bien el rango permitido es amplio, los rangos comunes de cuantías que se utilizan en el diseño de columnas para proyectos típicos suelen oscilar entre el 1 y el 2 porciento. Esto se debe a consideraciones económicas y de constructibilidad, así como a que, en muchos casos, una cuantía mayor no es necesaria para soportar las cargas de servicio.

¿Por qué existen límites para la cuantía de acero en columnas?

Estos límites no son caprichosos; tienen razones fundamentales para su existencia, directamente relacionadas con la seguridad, la durabilidad y la constructibilidad de las columnas:

La Cuantía Mínima (1%): Asegurando Ductilidad y Resistencia Básica

El requisito de una cuantía mínima de acero del 1% es crucial por varias razones:

• Prevenir Falla Frágil: El hormigón es fuerte a compresión pero débil a tracción. Sin una cantidad mínima de acero, una columna podría fallar de manera frágil y repentina bajo cargas de tracción (causadas por flexión o excentricidades) o incluso por contracción del hormigón. El acero mínimo asegura que, si el hormigón fisura, el acero pueda tomar esas tensiones, proporcionando ductilidad y un aviso previo a la falla.
• Resistencia a la Contracción y Temperatura: El hormigón se contrae y expande con los cambios de humedad y temperatura. El acero mínimo ayuda a controlar el agrietamiento por contracción y temperatura, distribuyendo las fisuras de manera más fina y uniforme.
• Estabilidad y Confinamiento: Aunque las columnas son principalmente elementos a compresión, siempre están sujetas a alguna flexión debido a las excentricidades de carga o a las fuerzas laterales (viento, sismo). El acero longitudinal mínimo, junto con el estribado adecuado, mejora la estabilidad de la columna y confina el hormigón, aumentando su resistencia y ductilidad bajo cargas extremas.
• Soporte para Estribos: El acero longitudinal proporciona un armazón para el correcto posicionamiento y amarre de los estribos, que son fundamentales para el confinamiento del hormigón y para evitar el pandeo de las barras longitudinales.

La Cuantía Máxima (8%): Evitando Congestión y Asegurando la Calidad

El límite superior del 8% también es vital y obedece a razones prácticas y de comportamiento estructural:

• Evitar Congestión de Acero: Una cuantía de acero superior al 8% resultaría en una densidad excesiva de barras de acero dentro de la sección de hormigón. Esto dificultaría enormemente la colocación y el vibrado adecuado del hormigón fresco, creando vacíos y nidos de grava que comprometerían la integridad y resistencia de la columna. El hormigón no podría fluir y consolidarse correctamente alrededor de las barras.
• Asegurar un Buen Vínculo Hormigón-Acero: Para que el hormigón y el acero trabajen juntos de manera efectiva, debe haber un buen vínculo entre ellos. Una alta concentración de acero reduce la superficie de contacto entre el hormigón y el acero por unidad de volumen, lo que podría afectar la transferencia de esfuerzos.
• Comportamiento Estructural: Aunque más acero puede parecer sinónimo de más resistencia, una cuantía excesiva puede llevar a un comportamiento estructural no deseado. Las secciones con una cuantía de acero muy alta tienden a fallar de manera más frágil y repentina por aplastamiento del hormigón antes de que el acero alcance su fluencia, lo cual es menos deseable que una falla dúctil (donde el acero fluye antes de que el hormigón se aplaste).
• Consideraciones Económicas: Aumentar la cuantía de acero más allá de lo necesario es antieconómico. El acero es un material costoso, y un exceso de este material incrementaría significativamente el costo de la estructura sin aportar beneficios proporcionales en resistencia o desempeño.

Cuantía Balanceada: Un Concepto Teórico Importante

Aunque no es un valor de diseño directo para columnas en el mismo sentido que las cuantías mínima y máxima, la cuantía balanceada (ρb) es un concepto teórico fundamental en el diseño de elementos a flexión (como las vigas) y se refiere a una cuantía de acero en la que, teóricamente, el acero alcanza su esfuerzo de fluencia (fy) y el hormigón alcanza su deformación unitaria máxima de aplastamiento (0.003) simultáneamente. Es un punto de equilibrio que define el umbral entre una falla dúctil (sub-reforzada) y una falla frágil (sobre-reforzada). Para columnas, la importancia de la cuantía balanceada radica más en la comprensión del comportamiento general del hormigón armado bajo cargas combinadas de compresión y flexión, y en el establecimiento de los límites de cuantía que promueven un comportamiento dúctil.

Cuantía en Peso: Estimación de Materiales y Costos

Mientras que la cuantía geométrica es el pilar del diseño estructural, la cuantía en peso es la herramienta preferida en la fase de construcción y gestión de proyectos. Esta cuantía se refiere a la cantidad de acero en peso (generalmente en kilogramos) por unidad de volumen de hormigón (generalmente por metro cúbico) para un elemento estructural específico. Es una métrica muy práctica para:

• Estimación de Costos: Permite a los constructores calcular rápidamente la cantidad de acero requerida para un volumen dado de hormigón y, por ende, estimar el costo del refuerzo. Por ejemplo, un precio unitario para columnas podría indicar que se necesitan 125 kg de acero por metro cúbico de hormigón.
• Control de Cantidades: Ayuda a controlar el inventario y el consumo de acero en obra, asegurando que no haya desperdicios excesivos y que se estén utilizando las cantidades correctas según el diseño.
• Comparación de Proyectos: Es una forma rápida de comparar la intensidad de refuerzo entre diferentes proyectos o elementos, dando una idea general de cuán "armado" o "reforzado" está un elemento. Una columna con 150 kg/m³ de acero será considerablemente más reforzada que una con 80 kg/m³.

Este tipo de cuantía es un lenguaje común entre los constructores y los presupuestadores, facilitando la comunicación y la planificación logística en el sitio de construcción.

Tabla Comparativa de Cuantías

Consideraciones Prácticas y Desafíos

Aplicar correctamente los principios de la cuantía de acero en el diseño y la construcción de columnas no está exento de desafíos. Los ingenieros deben balancear la seguridad estructural con la economía y la constructibilidad. Algunos puntos clave a considerar son:

• Diseño Óptimo: Los ingenieros buscan una cuantía de acero que no solo cumpla con los requisitos normativos de resistencia y ductilidad, sino que también sea la más económica y sencilla de construir. A menudo, esto significa optar por cuantías en el rango inferior (1-2%) a menos que las cargas sean excepcionalmente altas.
• Detallado del Refuerzo: Un buen diseño no solo especifica la cuantía, sino también el diámetro, la cantidad y la disposición de las barras de acero, así como el detalle de los estribos. Un detallado deficiente, incluso con la cuantía correcta, puede comprometer el desempeño.
• Supervisión en Obra: Es fundamental que la colocación del acero en obra se realice según los planos. Errores como el uso de menos barras de las especificadas, diámetros incorrectos o separación inadecuada pueden tener consecuencias graves. La inspección rigurosa es clave.
• Espaciamiento entre Barras: La norma ACI también establece requisitos de espaciamiento mínimo entre las barras para permitir que el hormigón fluya y se consolide adecuadamente alrededor de ellas. Esto es especialmente crítico cuando las cuantías son altas.

Preguntas Frecuentes (FAQ)

¿Qué es la cuantía de acero en hormigón armado?

Es la relación o porcentaje de acero de refuerzo que se utiliza en una sección de hormigón, respecto al área o volumen de hormigón. Es fundamental para asegurar la resistencia y el comportamiento adecuado de los elementos estructurales.

¿Por qué son importantes los límites de cuantía en columnas?

Son importantes para garantizar la seguridad estructural. La cuantía mínima asegura ductilidad y previene fallas frágiles, mientras que la cuantía máxima evita la congestión de acero, lo que dificultaría la colocación del hormigón y comprometería la calidad de la construcción.

¿Cuál es la cuantía mínima de acero en una columna según ACI?

Según la norma ACI, la cuantía mínima de acero longitudinal en una columna es del 1 porciento (0.01) del área bruta de la sección de hormigón.

¿Cuál es la cuantía máxima de acero en una columna según ACI?

La cuantía máxima de acero longitudinal en una columna, según la norma ACI, es del 8 porciento (0.08) del área bruta de la sección de hormigón.

¿Qué sucede si una columna tiene menos del 1% de acero?

Una columna con menos del 1% de acero podría fallar de manera frágil y repentina, sin previo aviso, especialmente bajo cargas de tensión o flexión. Además, sería más susceptible al agrietamiento por contracción y temperatura, y tendría una ductilidad insuficiente.

¿Qué sucede si una columna tiene más del 8% de acero?

Una cuantía de acero superior al 8% causa una congestión excesiva de barras, lo que impide la correcta colocación y consolidación del hormigón. Esto puede resultar en vacíos, nidos de grava y un vínculo deficiente entre el hormigón y el acero, comprometiendo gravemente la resistencia y durabilidad de la columna.

¿Qué es la cuantía balanceada y es relevante para columnas?

La cuantía balanceada es un concepto teórico donde el acero alcanza su fluencia y el hormigón su aplastamiento máximo simultáneamente. Aunque es más relevante en el diseño de vigas, su comprensión ayuda a entender el comportamiento general del hormigón armado y la razón de ser de los límites de cuantía que promueven un comportamiento dúctil.

¿Cómo se relaciona la cuantía con el costo de construcción?

La cuantía de acero en peso (kg/m³) es directamente utilizada para estimar el costo de los materiales y la mano de obra del refuerzo. Una mayor cuantía implica un mayor consumo de acero y, por lo tanto, un mayor costo para el elemento estructural.

Conclusión

La cuantía de acero es un pilar fundamental en el diseño y construcción de estructuras de hormigón armado, especialmente en columnas. Comprender y aplicar correctamente los límites mínimo y máximo establecidos por normativas como la ACI no es solo una cuestión de cumplimiento, sino de seguridad estructural. Estos límites garantizan que las columnas posean la resistencia necesaria para soportar las cargas y, crucialmente, la ductilidad para deformarse sin colapsar abruptamente ante eventos extremos. Desde la mesa de dibujo del ingeniero hasta la obra, la cuantía de acero es una medida que define la robustez y la vida útil de nuestras edificaciones, asegurando que cada zapato y cada estructura se mantengan firmes sobre bases bien cimentadas.
