La Zapata Secundaria y Su Poder de Frenado

En el complejo universo de la ingeniería automotriz, cada componente, por minúsculo que parezca, juega un papel crucial en el rendimiento y, sobre todo, en la seguridad del vehículo. Desde el motor que impulsa la máquina hasta los sistemas de dirección y suspensión, cada parte merece una atención meticulosa. Sin embargo, si hay un sistema que se erige como pilar fundamental para la integridad de los ocupantes y la prevención de accidentes, ese es, sin duda, el sistema de frenos. Un mal funcionamiento en este ámbito puede tener consecuencias desastrosas, de ahí la imperiosa necesidad de comprender a fondo sus mecanismos.

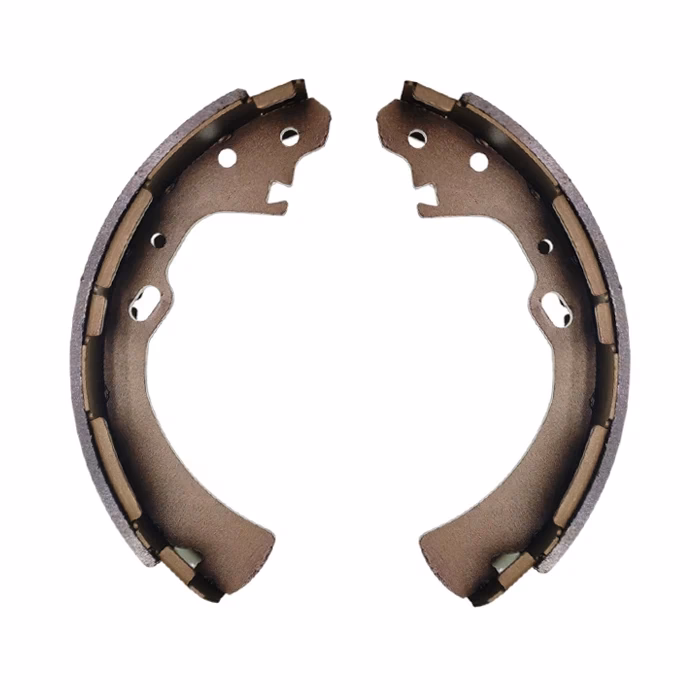

Dentro de la amplia gama de sistemas de frenado, los frenos de tambor, con sus zapatas internas, han sido y siguen siendo una solución común, especialmente en las ruedas traseras de automóviles y motocicletas, y en las delanteras de scooters y bicicletas más pequeñas. Estas zapatas, a menudo denominadas delanteras y traseras, son los diseños más básicos y comunes de los frenos de tambor. Su correcto funcionamiento es vital, ya que son las encargadas directas de generar la fricción necesaria para detener el movimiento del vehículo, independientemente de si este se desplaza hacia adelante o hacia atrás.

La Esencia del Frenado: ¿Qué son las Zapatas de Freno Delanteras y Traseras?

Las zapatas de freno delanteras y traseras, en el contexto de un freno de tambor, son componentes fundamentales diseñados para interactuar con la superficie interna del tambor giratorio, creando la resistencia necesaria para decelerar o detener el vehículo. A pesar de sus nombres, que sugieren una ubicación física, su denominación se refiere más bien a su comportamiento y función dentro del conjunto del freno.

La distinción principal radica en su movimiento con respecto a la rotación del tambor. La zapata delantera, también conocida como zapata primaria o zapata de ataque (leading shoe), es aquella que se mueve en la misma dirección de rotación del tambor cuando se aplica presión. Este movimiento sincrónico genera un efecto de cuña que amplifica la fuerza de frenado. Por otro lado, la zapata trasera, denominada zapata secundaria o zapata de arrastre (trailing shoe), se encuentra en el lado opuesto del conjunto y se mueve en dirección contraria a la superficie giratoria del tambor. Aunque su acción inicial pueda parecer menos directa, su diseño le permite generar una presión considerable contra el tambor, contribuyendo significativamente a la fuerza total de frenado.

Es importante destacar que, en su diseño más elemental, ambas zapatas están diseñadas para ser igualmente capaces de detener el vehículo tanto en movimiento hacia adelante como hacia atrás, produciendo una cantidad similar y constante de fuerza de frenado en cualquier dirección. Sin embargo, como veremos más adelante, ciertos diseños de sistemas de frenos de tambor modifican esta dinámica para optimizar el rendimiento de una de las zapatas.

Zapata Primaria vs. Zapata Secundaria: Una Comparativa Fundamental

Para entender mejor la interacción y las particularidades de cada zapata, es útil observar sus características distintivas:

Profundizando en los Tipos de Zapatas de Freno de Tambor

Más allá de las zapatas delanteras y traseras básicas, existen configuraciones de frenos de tambor que optimizan el rendimiento de estas zapatas para aplicaciones específicas. Los tres tipos principales de zapatas de freno de tambor son:

• Zapatas Delanteras y Traseras (el tipo básico ya discutido).
• Duo-Servo.
• Doble Liderazgo (Twin Leading).

Cada uno de estos sistemas tiene un diseño y un principio de funcionamiento que los diferencia, influenciando la manera en que la fuerza de frenado se distribuye y se genera.

El Sistema Duo-Servo: Donde la Zapata Secundaria Reina

El sistema de freno de tambor Duo-servo es una configuración particularmente interesante y eficiente, ampliamente utilizada debido a su capacidad para generar una gran fuerza de frenado con una presión relativamente baja en el pedal. Este sistema se caracteriza por contener un par de zapatas de freno (una primaria y una secundaria) que están unidas a un cilindro de rueda hidráulico. En este diseño, el cilindro de la rueda hidráulica se encuentra en la parte superior del conjunto, conectado a un ajustador que está situado en la parte inferior. Los extremos superiores de las zapatas se apoyan en un pasador de anclaje que se encuentra por encima del cilindro de la rueda.

El término 'Duo-servo' hace referencia a la acción multiplicadora de fuerza, o 'acción servo', que se produce en los frenos independientemente de si el vehículo se mueve hacia adelante o hacia atrás. Esto significa que la rotación del tambor ayuda a 'auto-energizar' las zapatas, empujándolas más firmemente contra la superficie de frenado y aumentando la fuerza total.

En este tipo de sistema, la distribución de la fuerza de frenado entre las zapatas primaria y secundaria es asimétrica y notablemente eficiente. Mientras que la zapata primaria inicia el contacto, su movimiento ayuda a 'empujar' a la zapata secundaria contra el tambor. Es aquí donde la zapata secundaria se convierte en la protagonista indiscutible del frenado. La zapata secundaria en un sistema Duo-servo está diseñada con una superficie de revestimiento de fricción más grande y más larga que la zapata primaria. Esta característica de diseño es crucial, ya que permite que la zapata secundaria se encargue de una parte sustancial de la fuerza de frenado. Específicamente, en un sistema Duo-servo, se confía en la zapata secundaria para producir aproximadamente el 75% de la fuerza de frenado total. Esta alta contribución se debe a su capacidad de aprovechar la rotación del tambor para aumentar su presión contra la superficie, un fenómeno conocido como auto-energización.

Para mantener la integridad y el rendimiento del sistema, una serie de resortes están diseñados para mantener las zapatas unidas, asegurando su correcta posición contra los pistones del cilindro de la rueda, el pasador de anclaje y el ajustador.

Una característica distintiva del sistema Duo-servo es cómo se montan las zapatas. A diferencia de los sistemas convencionales donde las zapatas están rígidamente montadas, en los frenos Duo-servo, las zapatas no están fijadas internamente de la forma habitual. En cambio, 'cuelgan' o 'flotan' del poste de anclaje y están unidas a las placas traseras de forma holgada mediante pasadores. Este diseño les permite 'flotar' dentro del tambor, lo cual es esencial para que la acción servo se produzca de manera efectiva y para que la zapata secundaria pueda generar su impresionante fuerza de frenado.

Frenos de Tambor de Doble Liderazgo (Twin Leading): Máxima Potencia Delantera

El sistema de freno de tambor de doble liderazgo, o 'Twin Leading', es otro diseño avanzado que busca maximizar la fuerza de frenado, especialmente en vehículos que requieren una alta capacidad de detención en el eje delantero. Este sistema se distingue por la presencia de dos cilindros en la rueda y, consecuentemente, dos zapatas principales o de ataque.

La configuración de doble liderazgo permite que ambos cilindros presionen cada una de las zapatas, lo que resulta en que ambas zapatas actúen como zapatas de ataque cuando el vehículo avanza. Esta acción combinada genera una fuerza de frenado significativamente mayor en comparación con los sistemas de una sola zapata principal. Los pistones dentro de los cilindros de la rueda están situados para desplazarse en una dirección específica. Sin embargo, cuando el vehículo comienza a moverse en la dirección opuesta (hacia atrás), ambas zapatas cambiarán su función y actuarán como zapatas de arrastre, aunque con una eficiencia de frenado reducida en esa dirección.

Este tipo de freno se utiliza predominantemente para los frenos delanteros en camiones de tamaño pequeño o mediano, donde la demanda de una capacidad de frenado potente en el eje delantero es crítica. En resumen, el sistema de doble liderazgo está diseñado para que, independientemente de la dirección de movimiento (hacia adelante), ambas zapatas actúen como zapatas de ataque, optimizando la potencia de frenado.

¿Auto-Energización en las Zapatas de Freno?

El concepto de auto-energización es fundamental para comprender la eficiencia de muchos sistemas de frenos de tambor, especialmente en lo que respecta a la zapata de arrastre. Se puede decir que la zapata de arrastre (secundaria) es inherentemente auto-energizante. Este fenómeno se debe a que la rotación del tambor, al entrar en contacto con la zapata, tiende a 'arrastrarla' y empujarla aún más firmemente contra la superficie de fricción del tambor. Esta acción crea un efecto de amplificación de la fuerza, lo que significa que una pequeña fuerza aplicada inicialmente por el cilindro de la rueda se multiplica, resultando en una fuerza de frenado mucho mayor.

Además, la zapata de arrastre es a menudo la que aloja el mecanismo del freno de mano. Cuando se aplica el freno de mano, este sistema también genera un efecto de auto-energización, contribuyendo a la eficacia del freno de estacionamiento.

Si bien los frenos de tambor en general poseen una característica de 'auto-aplicación' o 'auto-energización', es en la zapata de arrastre donde esta capacidad se manifiesta de manera más pronunciada, permitiéndole contribuir significativamente a la fuerza de frenado total, como se ve en el caso del sistema Duo-servo.

Conclusión

La comprensión profunda de las zapatas de freno, su clasificación y su funcionamiento es esencial para cualquier persona interesada en la mecánica automotriz o simplemente preocupada por la seguridad vial. Hemos explorado cómo las zapatas delanteras (primarias) y traseras (secundarias) constituyen el diseño fundamental de los frenos de tambor, presentes en las ruedas traseras de muchos vehículos y en las delanteras de algunos más pequeños. Aunque ambas contribuyen a la fuerza de frenado, su interacción con el tambor difiere: la zapata primaria se mueve con el tambor, mientras que la secundaria lo hace en contra, lo que le confiere propiedades únicas de auto-energización.

Hemos visto cómo sistemas más avanzados como el Duo-servo llevan el rendimiento de la zapata secundaria a un nuevo nivel, permitiéndole generar hasta el 75% de la fuerza de frenado total del conjunto, gracias a su diseño de revestimiento más largo y su capacidad de flotar y auto-energizarse dentro del tambor. Por otro lado, los frenos de tambor de doble liderazgo demuestran cómo la replicación de zapatas primarias puede potenciar drásticamente la capacidad de frenado en un eje, especialmente para vehículos de carga.

En última instancia, la seguridad en la carretera depende de la eficiencia de cada componente del sistema de frenado. Las zapatas de freno, con sus distintas configuraciones y principios de funcionamiento, son un testimonio de la ingeniería dedicada a garantizar que cada viaje culmine en una parada segura y controlada.

Preguntas Frecuentes (FAQ)

¿Cuál es la función principal de la zapata secundaria?

La zapata secundaria, o de arrastre, es la encargada de generar una parte significativa de la fuerza de frenado al moverse contra la rotación del tambor. En sistemas como el Duo-servo, su contribución es aún mayor, llegando a producir el 75% de la fuerza total.

¿En qué tipo de sistema la zapata secundaria produce el 75% de la fuerza de frenado?

La zapata secundaria es responsable de producir aproximadamente el 75% de la fuerza de frenado en el sistema de freno de tambor Duo-servo. Esto se debe a su diseño con un revestimiento más largo y su capacidad de auto-energización.

¿Son las zapatas de freno delanteras y traseras capaces de detener el vehículo en ambas direcciones?

Sí, las zapatas de freno delanteras y traseras están diseñadas para ser igualmente capaces de detener el vehículo, ya sea que se mueva hacia adelante o hacia atrás, produciendo una cantidad similar y constante de fuerza de frenado en ambas direcciones.

¿Qué significa que una zapata de freno sea auto-energizante ?

Una zapata de freno auto-energizante significa que la rotación del tambor ayuda a empujar la zapata con más fuerza contra la superficie de fricción, lo que amplifica la fuerza de frenado aplicada inicialmente por el cilindro de la rueda. La zapata de arrastre (secundaria) es particularmente conocida por esta característica.

¿Dónde se utilizan principalmente los frenos de tambor de doble liderazgo?

Los frenos de tambor de doble liderazgo se utilizan principalmente en los frenos delanteros de camiones de tamaño pequeño o mediano, donde se requiere una mayor fuerza de frenado en el eje delantero.
