Zapatas: El Pilar Invisible de Toda Construcción

En el fascinante mundo de la construcción, cada elemento juega un papel crucial en la estabilidad y durabilidad de una edificación. Sin embargo, hay componentes que, aunque ocultos a la vista, son verdaderos héroes silenciosos: las zapatas. Estas estructuras fundamentales son el punto de partida de cualquier proyecto arquitectónico sólido, transmitiendo las cargas de la edificación al terreno de manera segura y eficiente. Comprender su función, proceso constructivo y tipologías es esencial para garantizar la longevidad y seguridad de cualquier obra.

¿Qué son las Zapatas y Dónde se Ubican?

Las zapatas, en el ámbito de la ingeniería civil, son elementos estructurales de cimentación que se encuentran estratégicamente ubicadas en la base de cualquier construcción. Su propósito principal es el de recibir y distribuir las cargas provenientes de las columnas, muros o pilares de la estructura hacia el terreno subyacente. En la mayoría de los casos, se presentan como un prisma de concreto, una base ensanchada que se sitúa directamente debajo de los elementos verticales de la edificación. Esta configuración permite que las fuerzas se disipen en una superficie mayor, reduciendo la presión sobre el suelo y evitando asentamientos diferenciales que podrían comprometer la integridad de la estructura.

Imagínese la zapata como el pie de un gigante: soporta todo el peso y lo reparte uniformemente para que el gigante no se hunda. Esta metáfora simple ilustra la importancia vital de estas bases de concreto, que son el primer punto de conexión entre la obra construida y el suelo que la sustenta. Su diseño y ejecución adecuados son críticos, ya que un fallo en la cimentación puede tener consecuencias devastadoras para toda la edificación. Por ello, la ingeniería de cimentaciones es una disciplina rigurosa que considera factores como el tipo de suelo, la magnitud de las cargas y las condiciones ambientales.

El Proceso Constructivo de una Zapata: Paso a Paso

La ejecución de una zapata es un proceso meticuloso que requiere precisión y el seguimiento de varias fases bien definidas. Cada paso es fundamental para asegurar que la zapata cumpla con su función de soporte y estabilidad a lo largo del tiempo. A continuación, desglosamos las etapas clave en la construcción de una zapata, desde la preparación inicial hasta la colocación del acero de refuerzo.

1. Preparación del Terreno y el Solado

Antes de iniciar cualquier vertido de concreto, es imprescindible preparar adecuadamente el fondo de la excavación donde se alojará la zapata. Una vez nivelado el terreno, se procede a verter una mezcla de cemento y hormigón en una proporción de 1:10. Este elemento, conocido como solado o capa de limpieza, tiene un espesor estándar de 10 cm. Aunque pueda parecer un detalle menor, el solado cumple funciones vitales. En primer lugar, actúa como una barrera de aislamiento, separando el terreno natural, que a menudo contiene humedad y sustancias químicas, de la zapata de concreto. Esta separación previene la migración de humedad y posibles reacciones químicas que podrían degradar el concreto de la zapata a largo plazo. En segundo lugar, y no menos importante, el solado proporciona una superficie perfectamente uniforme y nivelada. Esta uniformidad es absolutamente esencial para la fase siguiente, permitiendo la realización de trazos precisos y la correcta colocación del armado de columnas, vigas de cimentación y otros elementos estructurales que se apoyarán sobre la zapata.

2. Trazo y Replanteo: La Precisión es Clave

Con el solado ya seco y consolidado, la siguiente fase crítica es el trazo y replanteo de la columna que se apoyará sobre la zapata. Este paso implica la delineación exacta de la ubicación de la columna, adaptando su posición según el diseño estructural, ya sea una columna central, en esquina o medianera. Para lograr esta precisión, se emplea un cordel tensado, una herramienta sencilla pero efectiva que permite delinear con exactitud los ejes y cualquier otra línea necesaria para la correcta disposición de la estructura. Un trazo preciso es la garantía de que la edificación se levantará exactamente donde fue diseñada, evitando desviaciones que podrían generar problemas estructurales o estéticos a futuro. Este es el momento donde el plano se materializa en el terreno.

3. El Recubrimiento: Protegiendo el Corazón de la Zapata

Una vez definidos los trazos, se procede a la colocación de elementos cruciales para la durabilidad del acero de refuerzo: los dados de concreto. Estos pequeños bloques se sitúan estratégicamente bajo y alrededor del acero de refuerzo con el propósito fundamental de aislar las barras corrugadas del solado y del terreno circundante. La resistencia de estos dados debe ser equivalente o superior a la del concreto de la zapata, comúnmente utilizando concreto con un f'c = 210 kg/cm2 o incluso de 280 kg/cm2 para asegurar su durabilidad. Cada dado tiene una altura mínima de 7.5 cm, una medida recomendada para áreas sin presencia significativa de humedad. Sin embargo, en casos donde exista o se prevea la presencia de humedad, el recubrimiento mínimo debe aumentarse a 10 cm para proporcionar una protección superior contra la corrosión. La cantidad de dados a utilizar queda a criterio del personal de obra, pero es imperativo que proporcionen el soporte necesario y el aislamiento adecuado a todas las barras corrugadas, garantizando que el acero no tenga contacto directo con el suelo o el solado, lo que prolonga significativamente la vida útil de la estructura.

4. Armado de Acero de Refuerzo: La Estructura Interna

El acero de refuerzo es el esqueleto de la zapata, proporcionándole la resistencia a la tracción que el concreto por sí solo no posee. El armado de la zapata se realiza en ambas direcciones, formando una retícula robusta. Para el caso específico mencionado, se utilizan barras corrugadas de 1/2 pulgada de diámetro. El espaciado entre estas barras es crucial y se define estrictamente en el diseño estructural, comúnmente cada 20 o 25 cm. Al igual que con la base, estas barras deben contar con un recubrimiento lateral de 7.5 cm en ambas caras, asegurando que el acero esté completamente envuelto por el concreto y protegido del ambiente exterior. Un aspecto importante en el diseño del acero de refuerzo es la longitud de desarrollo. Si las barras no cumplen con la longitud de desarrollo requerida para anclarse adecuadamente en el concreto, deben llevar un gancho en los extremos. La longitud de este gancho es función del diámetro de la barra; para el ejemplo proporcionado, se dispuso una longitud de 30 cm. Por el contrario, si las barras ya cumplen con la longitud de desarrollo necesaria por su extensión dentro de la zapata, la inclusión de ganchos adicionales no es necesaria, simplificando el proceso sin comprometer la seguridad estructural.

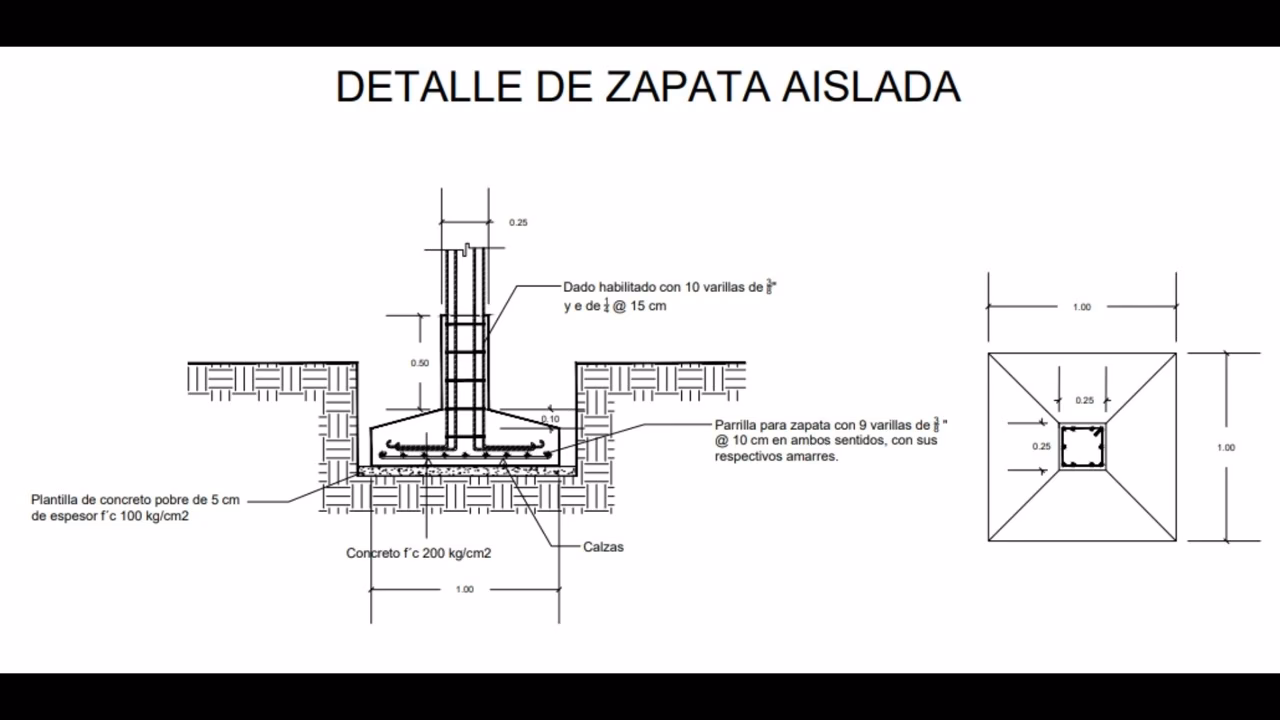

Dimensiones Clave en la Construcción de Zapatas

Aunque las dimensiones generales de una zapata (largo, ancho y altura) son específicas para cada proyecto y se determinan mediante un riguroso cálculo estructural basado en las cargas de la edificación y las características del suelo, el texto nos proporciona detalles de dimensiones de sus componentes internos que son vitales para su correcta ejecución:

• Espesor del Solado: 10 cm. Esta capa base es fundamental para la preparación y aislamiento.
• Altura de los Dados de Recubrimiento: 7.5 cm para áreas sin humedad y un mínimo de 10 cm para zonas con presencia de humedad. Este recubrimiento es crítico para la protección del acero.
• Diámetro de las Barras de Refuerzo: 1/2 pulgada (para el caso descrito). El diámetro y la cantidad de acero son definidos por el diseño estructural.
• Espaciado del Acero de Refuerzo: Cada 20 o 25 cm, según lo dictado por el diseño.
• Recubrimiento Lateral del Acero: 7.5 cm en ambas caras.
• Longitud de los Ganchos (si aplica): 30 cm para el diámetro de barra especificado, necesarios cuando la longitud de desarrollo no es suficiente.

Es importante destacar que las dimensiones exactas de la zapata en sí, como su planta o profundidad, son el resultado de cálculos de ingeniería específicos para cada obra, y deben ser proporcionadas por un profesional calificado. Las medidas de zapatas prefabricadas, por ejemplo, son a pedido del cliente, lo que subraya la naturaleza personalizada de estas soluciones de cimentación.

Tipos de Zapatas: Soluciones para Cada Necesidad

La diversidad en los proyectos de construcción y las condiciones del terreno hacen que no exista una solución de cimentación única para todas las situaciones. Por ello, se han desarrollado diferentes tipos de zapatas, cada una diseñada para optimizar el soporte de cargas bajo circunstancias específicas. Las zapatas de concreto prefabricadas representan una opción cada vez más popular y eficiente, ofreciendo una base sólida y confiable para una amplia gama de proyectos.

Zapatas de Concreto Prefabricadas

Las zapatas de hormigón prefabricadas son piezas estructurales que se fabrican en un entorno controlado (fábrica) y luego se transportan al sitio de construcción para su instalación. Esta metodología ofrece ventajas significativas en términos de calidad, velocidad de ejecución y reducción de residuos en obra. Están diseñadas para soportar cargas verticales y horizontales, asegurando la estabilidad y resistencia de edificaciones de todo tipo. Gracias a su fabricación en concreto, estas zapatas destacan por su durabilidad inherente y su impresionante capacidad para resistir entornos adversos, como la humedad o la presencia de químicos en el suelo.

Entre los tipos más comunes de zapatas prefabricadas, especialmente las zapatas aisladas de concreto, encontramos:

• Zapatas Aisladas Céntricas: Son el tipo más básico y se utilizan cuando la columna se apoya directamente en el centro de la zapata y las cargas verticales son uniformes. Son ideales para soportar cargas concentradas de una sola columna. Su diseño simétrico distribuye la presión de manera equitativa sobre el terreno.
• Zapatas Aisladas Excéntricas: Diseñadas para situaciones donde la columna no puede apoyarse en el centro de la zapata, generalmente debido a la proximidad de linderos o muros medianeros. En estos casos, la carga se distribuye de manera desigual, requiriendo un diseño especial para contrarrestar el momento de volteo que se genera por la excentricidad de la carga. A menudo requieren una viga de atado para conectarse con otra zapata y estabilizar el sistema.
• Zapatas Aisladas Concéntricas: Aunque el término puede generar confusión con las céntricas, en algunos contextos se refiere a zapatas donde el peso se centra en un punto específico, o a un diseño que busca concentrar las cargas de manera óptima. Sin embargo, la distinción más común en la práctica es entre céntricas y excéntricas.

Un aspecto destacable de las zapatas prefabricadas es su acabado. Generalmente, cuentan con un acabado perfectamente nivelado, lo cual no solo asegura una estabilidad óptima sino que también facilita enormemente su instalación en obra. Esta precisión en la fabricación minimiza los errores y acelera los tiempos de construcción, proporcionando una base óptima y confiable para cualquier estructura.

Tabla Comparativa de Tipos de Zapatas Aisladas

Preguntas Frecuentes (FAQ) sobre Zapatas

¿Cuál es la función principal del solado en una zapata?

El solado, o capa de limpieza, tiene dos funciones cruciales: aislar la zapata de concreto del terreno natural (evitando humedad y reacciones químicas) y proporcionar una superficie perfectamente nivelada y uniforme para el trazo y la colocación precisa del acero de refuerzo y otros elementos estructurales.

¿Por qué es importante el recubrimiento del acero de refuerzo?

El recubrimiento, logrado mediante dados de concreto, es vital para proteger el acero de refuerzo de la corrosión. Al aislar el acero del contacto directo con el terreno y la humedad, se previene su oxidación y se asegura la durabilidad y la resistencia a largo plazo de la zapata y, por ende, de toda la estructura.

¿Qué diferencia hay entre una zapata aislada céntrica y una excéntrica?

La diferencia radica en la posición de la columna respecto al centro de la zapata. Las zapatas céntricas tienen la columna en el centro y manejan cargas uniformes. Las excéntricas tienen la columna desplazada (a menudo por un lindero) y están diseñadas para cargas distribuidas de manera desigual, requiriendo un manejo especial de los momentos de volteo.

¿Las zapatas prefabricadas son personalizables?

Sí, las zapatas de concreto prefabricadas son altamente personalizables. Sus medidas y especificaciones se pueden adaptar a pedido del cliente, lo que permite ajustarse a las necesidades estructurales y de diseño específicas de cada proyecto de construcción.

¿Qué resistencia de concreto se recomienda para los dados de recubrimiento?

Se recomienda que los dados de concreto tengan una resistencia equivalente o superior a la de la zapata misma. Comúnmente se utilizan concretos con una resistencia a la compresión (f'c) de 210 kg/cm2 o 280 kg/cm2, asegurando así su durabilidad y capacidad para proteger el acero.

¿Por qué se utilizan barras corrugadas de 1/2" en el armado?

Las barras corrugadas de 1/2" (o el diámetro que especifique el diseño) se utilizan por su resistencia a la tracción y su superficie rugosa que permite una excelente adherencia con el concreto. Esto asegura que el concreto y el acero trabajen juntos para soportar las cargas, siendo el acero el que absorbe las fuerzas de tensión.

¿Cuándo es necesario incluir ganchos en las barras de refuerzo?

Los ganchos se incluyen en los extremos de las barras de refuerzo cuando estas no cumplen con la longitud de desarrollo necesaria para garantizar un anclaje adecuado dentro del concreto. Su función es proporcionar una longitud adicional de anclaje que asegure que la barra no se deslice ni falle bajo carga.

Conclusión: La Importancia Inquebrantable de las Zapatas

Las zapatas son, sin lugar a dudas, uno de los componentes más críticos en cualquier proyecto de construcción. Actúan como la interfaz fundamental entre la estructura y el suelo, asegurando que las cargas se transfieran de manera segura y eficiente. Desde el meticuloso proceso de preparación del terreno y la creación del solado, pasando por el preciso trazo y replanteo, la vital protección del acero de refuerzo mediante el recubrimiento, hasta el cuidadoso armado de las barras corrugadas, cada etapa en su construcción es una garantía de la robustez y la durabilidad de la edificación. La elección del tipo de zapata, ya sea aislada céntrica, excéntrica o concéntrica, y la consideración de opciones prefabricadas, demuestran la versatilidad de estas soluciones de cimentación para adaptarse a las demandas específicas de cada obra. Invertir en una cimentación de calidad, con zapatas bien diseñadas y ejecutadas, no es un gasto, sino la base esencial para la seguridad, estabilidad y éxito a largo plazo de cualquier construcción. Son, en efecto, el pilar invisible sobre el que se asienta la confianza en la ingeniería.
