Zapata Corrida: Armado y Detalles Esenciales

La cimentación es la base sobre la que se asienta cualquier estructura, y su correcto diseño y ejecución son cruciales para la estabilidad y durabilidad de una edificación. Dentro de las diversas opciones de cimentación, la zapata corrida se destaca como una solución eficaz, especialmente para muros de concreto o albañilería, en terrenos con capacidad portante moderada o baja. Esta guía detallada desglosará el procedimiento de armado de una zapata corrida, explicando cada componente y su función vital, desde la preparación inicial hasta la colocación del acero de refuerzo y la integración de elementos como las vigas de conexión. Comprender cada paso es fundamental para garantizar una cimentación robusta que minimice posibles asentamientos diferenciales y soporte adecuadamente las cargas de la superestructura.

1. El Solado: La Primera Capa de Resistencia

El primer paso en la construcción de una zapata corrida, una vez que el fondo de cimentación ha sido excavado y nivelado con precisión, es la preparación y vaciado del solado. Este no es un elemento estructural en sí mismo, pero cumple funciones indispensables que impactan directamente en la calidad y durabilidad de la cimentación principal. El solado consiste en una capa de concreto simple, generalmente con una proporción de 1:10 de cemento-arena, lo que le confiere una resistencia adecuada para sus propósitos. Su espesor habitual es de 10 cm, proporcionando una superficie uniforme y limpia para los trabajos posteriores.

La principal función del solado es aislar el terreno natural de la zapata de concreto armado. Esto evita que el concreto fresco de la zapata entre en contacto directo con la humedad y las impurezas del suelo, lo que podría afectar negativamente su proceso de fraguado y su resistencia final. Además, el solado crea una superficie perfectamente plana y nivelada, facilitando el trazado preciso de los ejes de la cimentación y la correcta colocación del acero de refuerzo. Sin un solado adecuado, el proceso de construcción de la zapata se complicaría significativamente, y la calidad del concreto podría verse comprometida, sentando las bases para futuros problemas estructurales.

2. Separadores o Dados de Concreto: Protegiendo el Acero

Una vez que el solado ha fraguado, el siguiente componente crítico para asegurar la integridad de la zapata son los separadores, comúnmente conocidos como dados de concreto. Estos pequeños bloques, aunque modestos en tamaño, desempeñan un papel gigantesco en la protección del acero de refuerzo. Su función primordial es mantener el acero separado del solado y, por extensión, del terreno natural, garantizando así el recubrimiento de concreto necesario.

El recubrimiento es la capa de concreto que rodea el acero de refuerzo, protegiéndolo de la corrosión causada por la humedad, agentes químicos y otros elementos agresivos presentes en el suelo. Los dados deben tener una resistencia igual o superior a la del concreto de la zapata, por lo general un concreto de f’c = 210 kg/cm2, para asegurar que no fallen bajo carga. La altura de cada dado es crucial, y suele ser de 7.5 cm para zonas sin humedad, coincidiendo con el espesor del recubrimiento requerido. La cantidad de dados a utilizar dependerá de la extensión de la parrilla de refuerzo inferior, siendo la necesaria para asegurar un posicionamiento estable y uniforme del acero. Los dados pueden ser fabricados in situ en la obra o utilizarse prefabricados, que ofrecen una solución práctica y estandarizada.

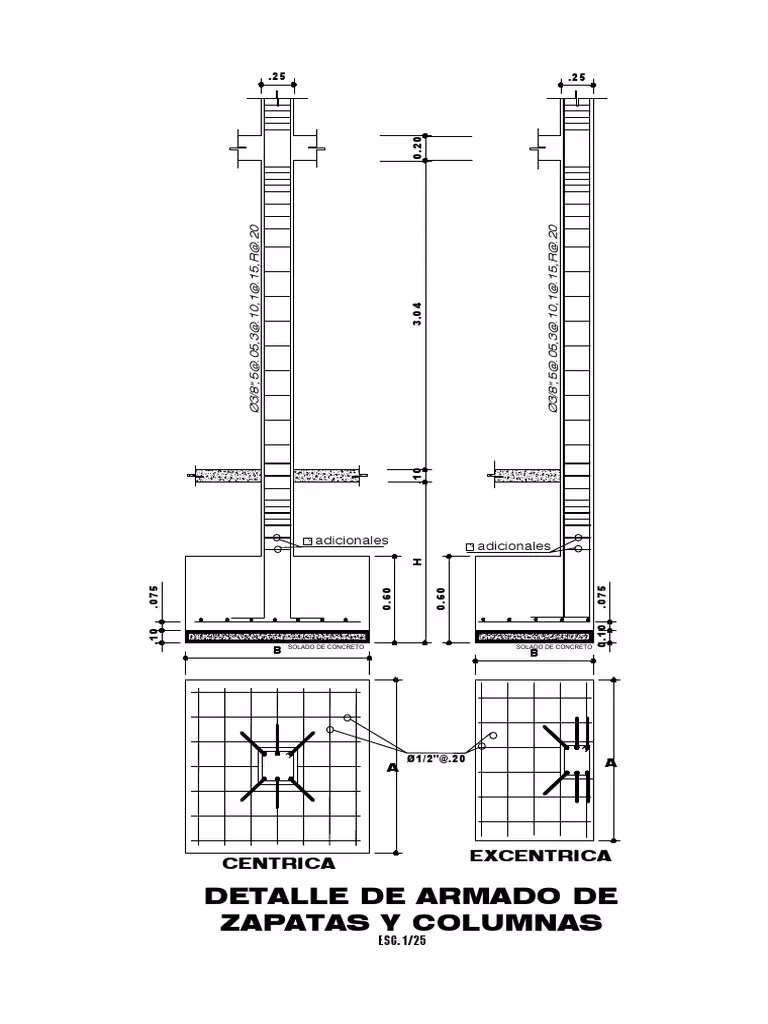

3. El Acero de Refuerzo en la Zapata: La Esencia Estructural

El acero de refuerzo es, sin duda, el elemento más importante de una zapata de concreto armado, ya que es el encargado de absorber las fuerzas de tracción que el concreto, por sí solo, no puede resistir. Este se coloca en ambas direcciones de la zapata para contrarrestar los momentos flexionantes generados por las cargas. Para viviendas de pocos pisos, es común el uso de barras de refuerzo de 1/2 pulgada de diámetro, espaciadas cada 20 o 25 cm. Sin embargo, es vital recordar que estas dimensiones y espaciamientos son solo ejemplos y deben ser estrictamente definidos por el cálculo estructural específico de cada proyecto, ya que varían en función de las cargas, las propiedades del suelo y las normativas locales.

Es fundamental que las barras de acero mantengan el recubrimiento de 7.5 cm en ambas caras laterales para su protección. En los extremos de las barras, se suelen colocar ganchos de 15 a 30 cm de longitud, cuya dimensión exacta depende del diámetro de las barras. Estos ganchos aseguran una adecuada longitud de desarrollo, es decir, la distancia mínima que el acero debe estar embebido en el concreto para transferir eficazmente las tensiones. No obstante, si el diseño demuestra que la longitud de desarrollo se cumple sin la necesidad de ganchos, estos pueden omitirse. Un aspecto crucial a entender es que en la dirección corta de la zapata se coloca el refuerzo principal, que es el que soporta los mayores esfuerzos de flexión, mientras que en la dirección larga se dispone el acero mínimo o por temperatura, cuya función es controlar las fisuras por contracción y cambios de temperatura.

4. Armado del Muro de Concreto: Integración Vertical

Si la zapata corrida sirve de cimentación para un muro de concreto, el acero de refuerzo de este muro se arma directamente por encima de la parrilla de la zapata. Esta conexión vertical es esencial para la transmisión de cargas desde la superestructura hacia la cimentación. Para asegurar un correcto apoyo y anclaje, se utilizan ganchos de 30 cm de longitud en la base de las barras del muro. La orientación de estos ganchos es un detalle importante: aunque en algunos casos la rigidez del diseño podría sugerir una orientación hacia afuera, la norma técnica establece claramente que deben orientarse hacia dentro del muro. Esta disposición garantiza una mejor transferencia de esfuerzos y un comportamiento estructural más eficiente y seguro.

La correcta continuidad del acero entre la zapata y el muro es fundamental para que la estructura actúe como un todo monolítico, distribuyendo uniformemente las cargas y resistiendo eficazmente las fuerzas laterales, como las generadas por sismos. Un anclaje deficiente podría comprometer la estabilidad del muro y, en última instancia, de toda la edificación.

5. Viga de Conexión en la Zapata: Estabilidad Adicional

En situaciones donde el terreno de fundación presenta una baja capacidad portante, es decir, es un suelo "pobre" o muy deformable, la incorporación de una viga de conexión sobre la zapata corrida se convierte en una estrategia de diseño indispensable. Esta viga tiene como objetivo principal conectar todas las cimentaciones, formando un sistema más rígido y continuo que ayuda a disminuir los asentamientos diferenciales. Los asentamientos diferenciales son movimientos desiguales del terreno bajo la estructura, que pueden generar grietas y daños significativos en la edificación. Al conectar las zapatas, la viga distribuye las cargas de manera más uniforme y reduce la probabilidad de estos movimientos perjudiciales.

Este tipo de vigas de conexión se utilizan frecuentemente en edificaciones de albañilería, donde la continuidad de la cimentación es vital. Sin embargo, también son aplicables en pórticos de concreto con zapatas aisladas para lograr una mayor rigidez global. Como ejemplo, se puede considerar una viga de 20 x 35 cm, armada con 8 barras de 3/8 de pulgada (8Ø3/8”) y estribos de 8 mm de diámetro espaciados cada 20 cm (8mm@20cm). Estas especificaciones, al igual que las de la zapata, son resultado de un riguroso cálculo estructural que considera las cargas, las características del suelo y los requisitos de desempeño de la estructura.

6. Vista General de la Zapata: Una Perspectiva Completa

Observar una vista general o una perspectiva de la zapata corrida y el muro (ya sea de concreto armado o de albañilería) permite comprender la interconexión de todos los elementos descritos. Desde el solado que sirve de base, pasando por los dados que aseguran el recubrimiento, la parrilla de acero que dota de resistencia a la tracción, hasta la conexión con el acero del muro y la posible viga de conexión que arriostra el conjunto, cada componente trabaja en sinergia para formar una cimentación sólida y confiable. Esta visión holística subraya la complejidad y la precisión requeridas en cada etapa del proceso constructivo para garantizar la seguridad y el rendimiento a largo plazo de la edificación.

Componentes Clave en el Armado de Zapatas Corridas

Preguntas Frecuentes (FAQ) sobre Zapatas Corridas

¿Por qué es crucial el solado en una zapata corrida?

El solado es crucial porque aísla el concreto de la zapata del terreno natural, previniendo la absorción de humedad y contaminantes que podrían afectar la calidad del concreto. Además, proporciona una superficie nivelada y limpia para el trazado y la correcta colocación del acero de refuerzo, facilitando el trabajo y asegurando la precisión de la cimentación.

¿Cuál es la función principal de los dados de concreto o separadores?

La función principal de los dados de concreto es garantizar el recubrimiento adecuado del acero de refuerzo. Al levantar las barras del solado, aseguran que el acero quede completamente embebido en concreto, protegiéndolo de la corrosión y contribuyendo a la durabilidad y vida útil de la estructura.

¿Por qué el acero principal se coloca en la dirección corta de la zapata?

El acero principal se coloca en la dirección corta porque es en esta dirección donde se desarrollan los mayores momentos flexionantes debido a las cargas que transmite el muro. El concreto es fuerte a la compresión pero débil a la tracción, y el acero es excelente para resistir estas fuerzas de tracción, por lo que se concentra donde los esfuerzos son mayores.

¿Cuándo es necesario incluir una viga de conexión en la zapata corrida?

Es necesario incluir una viga de conexión cuando el terreno de fundación tiene una baja capacidad portante o es susceptible a asentamientos diferenciales. La viga conecta y arriostra las zapatas, distribuyendo mejor las cargas y reduciendo los movimientos desiguales que podrían dañar la estructura.

¿Las dimensiones y espaciamientos del acero de refuerzo son estándar?

No, las dimensiones y espaciamientos del acero de refuerzo no son estándar. Si bien existen rangos comunes para ciertos tipos de edificaciones, siempre deben ser determinados por un cálculo estructural detallado realizado por un ingeniero calificado. Este cálculo considera las cargas específicas de la estructura, las propiedades del suelo y las normativas de construcción vigentes para garantizar la seguridad y eficiencia del diseño.

¿Qué sucede si no se colocan los ganchos en el acero de refuerzo?

Si no se colocan los ganchos en el acero de refuerzo, o si la longitud de desarrollo no es suficiente, la barra podría deslizarse dentro del concreto cuando esté sometida a tensión. Esto resultaría en una transferencia de esfuerzos ineficaz, comprometiendo la capacidad de la zapata para resistir las cargas y pudiendo llevar a fallas estructurales.

En resumen, la construcción de una zapata corrida es un proceso que exige precisión y el seguimiento riguroso de las especificaciones de diseño. Cada componente, desde el humilde solado hasta el complejo entramado del acero de refuerzo y la integración de la viga de conexión, desempeña un papel insustituible en la creación de una cimentación que no solo soporta el peso de la edificación, sino que también protege su integridad a lo largo del tiempo. Invertir en una cimentación bien ejecutada es invertir en la seguridad y la longevidad de cualquier proyecto constructivo.
