Zapatas de Fundación: Tipos y su Rol Vital

En el vasto universo de la construcción, donde cada ladrillo y cada viga cumplen una función vital, existe un elemento fundamental que, aunque a menudo oculto bajo tierra, es el verdadero héroe silencioso de cualquier edificación: la fundación. Y dentro de este pilar de la ingeniería, las zapatas de fundación emergen como componentes esenciales, responsables de anclar y transmitir las inmensas cargas de una estructura al terreno de manera segura y eficiente. Comprender sus tipos y funciones no es solo una cuestión técnica, sino una inmersión en la lógica que sostiene todo lo que nos rodea, desde una pequeña casa hasta un rascacielos imponente.

Las fundaciones son, en esencia, la base sobre la cual se asienta cualquier construcción. Su propósito primordial es soportar el peso de toda la superestructura bajo las condiciones de carga más adversas y distribuirlo uniformemente sobre el terreno a la profundidad necesaria. Este proceso es crítico, ya que el buen funcionamiento de una edificación depende intrínsecamente de las características del suelo que la sostiene. A diferencia de los elementos creados por el hombre, el terreno es un ente natural con particularidades únicas y, a menudo, complejas, lo que exige un estudio y un diseño de fundación adaptados a su naturaleza específica.

Toda fundación se compone de dos elementos interdependientes: la parte artificial, conocida como infraestructura o subestructura, que son las construcciones de concreto encargadas de equilibrar el peso de la superestructura; y el terreno en sí, que actúa como la base universal. La elección del tipo de fundación es un arte y una ciencia que depende de factores como la importancia del proyecto, la magnitud de las cargas estructurales y, crucialmente, la naturaleza y capacidad portante del suelo.

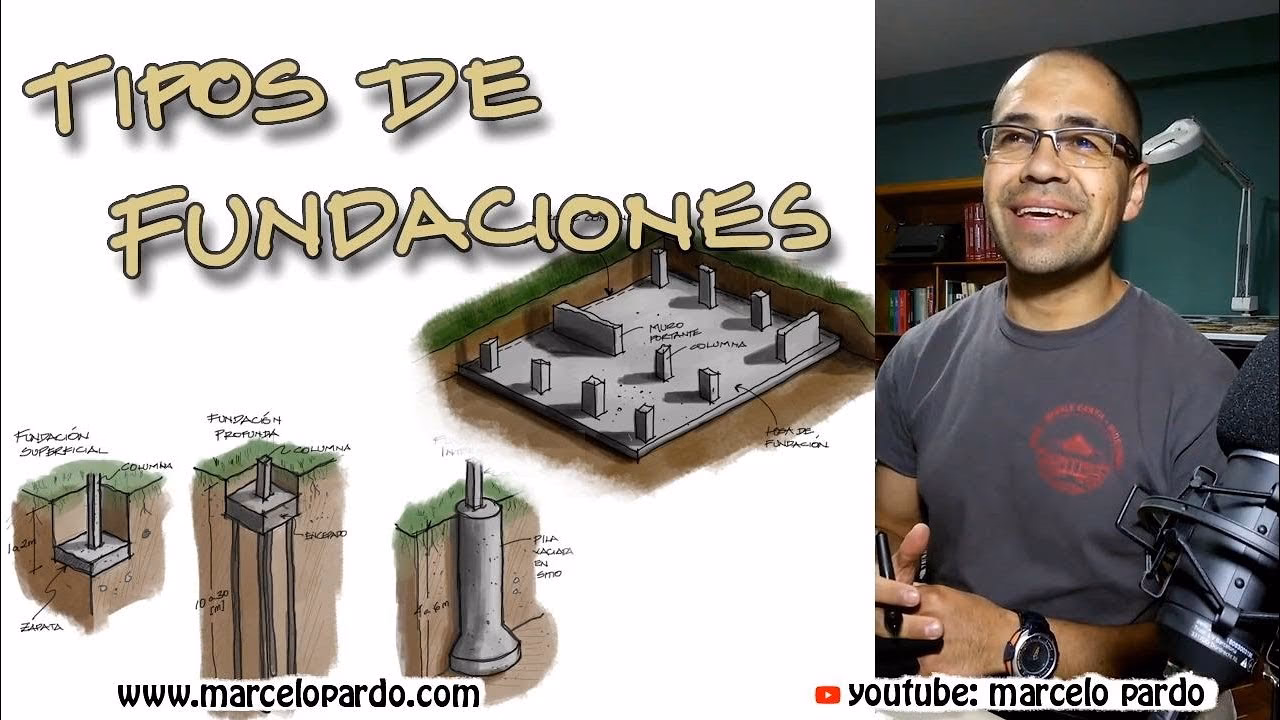

Clasificación General de las Fundaciones: Superficiales, Profundas e Intermedias

Para abordar la diversidad de condiciones del suelo y los requisitos estructurales, las fundaciones se clasifican principalmente según la profundidad a la que son construidas. Esta clasificación nos permite entender mejor el abanico de soluciones disponibles:

• Fundaciones Superficiales: Son aquellas en las que la profundidad de la fundación es generalmente menor o igual a su ancho. Transmiten las cargas de la construcción directamente sobre el plano de fundación a poca profundidad. Son la opción más común y económica cuando las condiciones del suelo lo permiten.
• Fundaciones Profundas: Se emplean cuando las condiciones del suelo a poca profundidad son desfavorables, lo que obliga a transmitir las cargas a estratos más profundos y resistentes. En estos casos, la profundidad de la fundación es mayor que su ancho.
• Fundaciones Intermedias: Como su nombre indica, se aplican en situaciones que requieren una profundidad mayor a la de las fundaciones superficiales (por ejemplo, más de 3 metros), pero sin alcanzar las profundidades extremas de las fundaciones profundas.

Dentro de este marco general, el término "zapata" se refiere específicamente a un tipo de cimentación superficial, ampliamente utilizada por su eficacia y versatilidad. Las zapatas son la manifestación más directa de una fundación superficial, diseñadas para soportar y distribuir las cargas de elementos puntuales como columnas o lineales como muros.

Las Zapatas: El Soporte Directo de la Estructura

La zapata es una cimentación superficial que se utiliza habitualmente en terrenos con resistencia media o alta a la compresión y sobre suelos homogéneos. Su función primordial es anclar la estructura y transmitir las tensiones generadas por ella al terreno subyacente. Se ubica en la base de la estructura, comúnmente como un prisma de concreto, ya sea simple o armado, situado justo debajo de los pilares (o columnas) o muros de la edificación.

El uso de fundaciones superficiales, incluyendo las zapatas, es viable y recomendable cuando el estudio geotécnico del suelo revela condiciones favorables. Entre estas, destacan:

• Una buena capacidad portante admisible del suelo, con valores que generalmente superan los 100 KN/m² una vez aplicados los factores de seguridad.
• Cargas de columna bajas a moderadas, lo que significa que el peso transmitido por cada pilar no es excesivamente elevado.
• Suelos granulares (como arenas o gravas) o arcillas no expansivas, que ofrecen estabilidad y un comportamiento predecible.
• Estructuras con baja o nula carga lateral significativa, como las producidas por viento o sismo en menor medida.

Tipos de Zapatas Superficiales: Adaptabilidad para Cada Necesidad

La diversidad en el diseño de las zapatas superficiales permite una adaptación precisa a las características específicas de cada proyecto y terreno. A continuación, exploramos los tipos más comunes:

1. Zapatas Aisladas: La Solución Más Común y Eficiente

Las zapatas aisladas, también conocidas como zapatas extendidas o puntuales, representan el tipo de cimentación superficial más simple y frecuente en la construcción. Su concepto es directo: cada zapata soporta una única columna, de la cual recibe la carga y la distribuye de manera concentrada sobre el suelo que la sustenta. Son casi siempre de forma cuadrada o rectangular, lo que simplifica enormemente tanto su análisis estructural como su proceso constructivo. Las dimensiones de una zapata aislada se determinan meticulosamente en función de las cargas que provienen de la columna, la capacidad portante segura del suelo y la necesidad de limitar cualquier asentamiento excesivo.

Su popularidad radica en su eficiencia y economía para estructuras con columnas bien espaciadas y en terrenos con buena capacidad de carga. Permiten una construcción rápida y un uso optimizado de materiales, siempre y cuando el suelo subyacente sea uniforme y resistente.

2. Zapatas de Pared o Corridas: El Soporte Continuo para Muros

Las zapatas de pared, también denominadas zapatas corridas o continuas, están diseñadas específicamente para soportar el peso de muros, ya sean de carga (estructurales) o no estructurales. Al igual que las zapatas aisladas, su eficacia para limitar el asentamiento del edificio aumenta con una mayor área de apoyo. Son particularmente útiles para soportar muros de carga, ya que deben resistir no solo las cargas muertas de la estructura (peso propio del muro y elementos sobre él), sino también otras cargas de diseño como las de uso o las sísmicas. Estas zapatas se construyen comúnmente con hormigón simple o reforzado, y en algunos casos, pueden ser prefabricadas antes de su transporte e instalación en el sitio de la obra. Su continuidad asegura una distribución uniforme de la carga a lo largo de la longitud del muro.

3. Zapatas Combinadas: Uniendo Fuerzas ante la Proximidad

Una zapata combinada se construye cuando dos o más columnas están tan cerca entre sí que sus zapatas aisladas individuales se superpondrían, o cuando una columna está muy cerca del límite de la propiedad y una zapata aislada no podría centrarse adecuadamente. En estas situaciones, la construcción de una única zapata combinada puede resultar más económica que intentar construir dos zapatas separadas, especialmente si el costo del hormigón es menor que el de la mano de obra para formar dos cimentaciones distintas. Las zapatas combinadas pueden adoptar diversas formas, como rectangular, trapezoidal o incluso en forma de "T", dependiendo del tamaño, la ubicación y las cargas de las columnas que deben soportar. Su diseño busca optimizar la distribución de cargas y evitar excentricidades que generen momentos de vuelco indeseados.

4. Zapatas de Correa o Viga Riostra: Estabilidad enlazada

Las zapatas de correa, también conocidas como zapatas en voladizo o zapatas conectadas por una viga riostra, consisten en dos zapatas aisladas que están unidas por una viga de concreto o correa. Esta viga no se apoya directamente en el suelo a lo largo de toda su extensión, sino que actúa como un elemento rígido que transfiere momento y fuerza cortante entre las zapatas. Las vigas correa se utilizan comúnmente para conectar zapatas que soportan columnas que resisten cargas laterales significativas, o cuando una zapata aislada debe ubicarse excéntricamente (por ejemplo, en un límite de propiedad) y necesita ser "anclada" a una zapata interior para redistribuir el centro de presión. La viga de correa central ayuda a reducir los efectos de la carga lateral y a equilibrar los momentos sin ejercer una presión de gravedad adicional considerable sobre el suelo, lo cual sí ocurriría si se utilizara una zapata combinada de mayor tamaño.

5. Losa de Fundación o Losa de Cimentación (Radier): La Base Unificada

Como su nombre lo indica, una losa de fundación (también conocida como losa de cimentación, radier o balsa) es un tipo de cimiento que se extiende sobre la totalidad de la superficie del edificio. Este sistema se emplea con mayor frecuencia en la construcción de sótanos, donde la losa de piso del sótano actúa como la propia fundación. Es la opción preferida cuando la edificación se asienta sobre un suelo débil o muy heterogéneo, o cuando las cargas de las columnas son tan elevadas que las zapatas aisladas requerirían un tamaño excesivo, llegando a superponerse. Al distribuir las cargas de la construcción sobre un área extremadamente grande, la losa de fundación es muy eficaz para evitar el asentamiento diferencial, que es el asentamiento desigual de diferentes partes de la estructura, un problema común con zapatas aisladas en suelos inconsistentes. Son muy valoradas porque aumentan la superficie de contacto con el terreno, reduciendo la presión por unidad de área y, consecuentemente, los asentamientos. Sin embargo, su construcción no es deseable cuando el nivel freático se encuentra por encima de la superficie de apoyo del suelo, debido a los desafíos de flotación y filtración. La “losa flotante” es una variante específica donde el peso del suelo excavado es muy similar al peso de la estructura, buscando así una condición de equilibrio.

El Pedestal: Un Intermediario Clave entre Columna y Zapata

En el ámbito de las estructuras, se denomina pedestal al ensanchamiento de la parte inferior de las columnas, justo por encima de la zapata. Su función es crucial y multifacética:

• Transmisión uniforme de cargas: Permite que las cargas de la columna se distribuyan de manera más homogénea sobre la zapata, evitando concentraciones de esfuerzo.
• Reducción de momentos y cortantes: Disminuye las magnitudes de los momentos flectores y las fuerzas cortantes que se producen en la base de la columna debido a la reacción del suelo. Esto optimiza el diseño de la zapata y de la columna misma.
• Mayor estabilidad: Aporta una mayor estabilidad estructural al conjunto de la fundación, contribuyendo a la rigidez y al comportamiento monolítico de la cimentación.
• Conexión segura: Facilita una conexión más robusta entre la columna y la zapata, especialmente en casos donde se requiere un anclaje profundo del refuerzo de la columna.

Los pedestales son, por tanto, un componente que mejora el rendimiento y la durabilidad del sistema de cimentación, especialmente en zapatas aisladas.

La Verificación del Suelo: El Pilar del Diseño de Cimentaciones

Independientemente del tipo de fundación o zapata que se elija, la determinación de la capacidad portante del suelo donde se construirá la cimentación es un paso básico e indispensable en el diseño. Sin un conocimiento preciso de cómo se comportará el suelo bajo carga, cualquier diseño sería una mera conjetura. Existen varios métodos reconocidos para determinar esta capacidad, entre los cuales podemos citar:

1. Por simple inspección visual: Apoyado en la vasta experiencia del ingeniero geotécnico y su conocimiento profundo de los diferentes tipos de suelo. Este método, aunque preliminar, es útil para una primera aproximación y para identificar problemas evidentes.
2. Prueba de carga directa: Es un método práctico y ampliamente utilizado en campo para conocer la carga máxima que el terreno puede soportar directamente. Consiste en aplicar una carga creciente sobre una pequeña placa en el terreno y medir los asentamientos resultantes.
3. Ensayos de laboratorio y de campo más avanzados: Incluyen pruebas como el Ensayo de Penetración Estándar (SPT), ensayos de cono (CPT), ensayos triaxiales, y otros que proporcionan datos detallados sobre las propiedades mecánicas del suelo (cohesión, ángulo de fricción interna, compresibilidad, etc.).

Estos estudios son la piedra angular que garantiza la seguridad, la estabilidad y la durabilidad de cualquier estructura. Un diseño de fundación inadecuado debido a un estudio de suelo deficiente puede llevar a problemas graves como asentamientos excesivos, fisuras en la estructura o incluso colapsos.

Tabla Comparativa de Tipos de Zapatas Superficiales

Para una mejor comprensión de las aplicaciones y características de los principales tipos de zapatas, presentamos la siguiente tabla comparativa:

Preguntas Frecuentes (FAQ) sobre Zapatas y Fundaciones

Para aclarar dudas comunes, aquí respondemos a algunas de las preguntas más frecuentes sobre este tema crucial de la ingeniería civil:

¿Cuál es la diferencia entre fundación y zapata?

El término "fundación" es un concepto general que se refiere a toda la parte de una estructura que transfiere las cargas de la superestructura al suelo de apoyo. Puede clasificarse como fundación superficial o profunda. Una "zapata", en cambio, es un tipo específico de fundación superficial que está en contacto directo con el suelo, típicamente soportando columnas o muros. Es decir, todas las zapatas son fundaciones, pero no todas las fundaciones son zapatas (por ejemplo, los pilotes son fundaciones, pero no zapatas).

¿Cuándo se utiliza una zapata aislada?

Una zapata aislada se utiliza principalmente cuando las cargas de la columna son moderadas, el suelo tiene una buena capacidad portante y es relativamente homogéneo, y las columnas están lo suficientemente espaciadas como para que sus zapatas individuales no se superpongan. Son la opción más económica y sencilla en condiciones de suelo favorables.

¿Qué función cumple un pedestal en una zapata?

El pedestal es un ensanchamiento de la base de una columna que se apoya sobre la zapata. Sus funciones principales son transmitir las cargas de la columna de manera más uniforme a la zapata, reducir los momentos flectores y fuerzas cortantes en la base de la columna generados por la reacción del suelo, y proporcionar una mayor estabilidad estructural al conjunto de la fundación. También facilita un mejor anclaje del refuerzo de la columna en la zapata.

¿Por qué es tan importante el estudio del suelo antes de diseñar una zapata?

El estudio del suelo (geotécnico) es fundamental porque el rendimiento de la zapata depende directamente de las propiedades del terreno. Permite determinar la capacidad portante admisible del suelo, identificar la presencia de niveles freáticos, detectar estratos débiles o compresibles, y prever posibles asentamientos. Sin esta información, el diseño de la zapata sería incierto, lo que podría llevar a problemas graves de estabilidad, fisuras o incluso al colapso de la estructura. Es la base para un diseño seguro y eficiente.

¿Puede una losa de fundación ser considerada una zapata?

Sí, en el contexto amplio de las fundaciones superficiales, una losa de fundación (o radier) se considera un tipo de zapata extendida o "mega-zapata". A diferencia de las zapatas aisladas que soportan puntos específicos, la losa de fundación soporta la totalidad de la estructura, distribuyendo las cargas sobre una superficie mucho mayor. Funciona de manera similar a una zapata, transfiriendo el peso al suelo, pero a una escala mucho más grande y con el objetivo principal de reducir los asentamientos diferenciales en suelos de baja capacidad portante.

En conclusión, las zapatas de fundación son elementos insustituibles en la ingeniería civil, cada tipo con sus particularidades y aplicaciones específicas. Desde las humildes zapatas aisladas hasta las complejas losas de fundación, todas comparten el objetivo de asegurar la estabilidad y la longevidad de nuestras edificaciones. La comprensión de sus principios, junto con un riguroso estudio geotécnico del terreno, es la clave para construir con seguridad y eficiencia, garantizando que cada estructura se asiente sobre una base sólida e inquebrantable.
