Predimensionamiento de Columnas de Concreto: Clave Estructural

En el fascinante mundo de la ingeniería estructural, cada componente de una edificación juega un papel crucial en su seguridad y durabilidad. Entre ellos, las columnas de concreto armado se erigen como los pilares fundamentales que sostienen la estructura, transmitiendo las cargas desde los niveles superiores hasta la cimentación. Sin embargo, antes de sumergirse en complejos cálculos de diseño final, existe una etapa preliminar e indispensable: el predimensionamiento de columnas de concreto.

Esta fase inicial no es un mero formalismo, sino un paso estratégico que sienta las bases para todo el análisis estructural posterior. Permite a los ingenieros estimar de manera aproximada las dimensiones necesarias de las columnas, asegurando que sean capaces de resistir las cargas gravitacionales y sísmicas a las que estará expuesta la edificación. Es el punto de partida que proporciona la información inicial para el modelado en software avanzado como Etabs o SAP, donde estas dimensiones pueden ajustarse y optimizarse. Comprender su propósito y metodología es esencial para garantizar la estabilidad y economía de cualquier proyecto constructivo.

¿Qué es Exactamente el Predimensionamiento de Columnas de Concreto?

El predimensionamiento de columnas de concreto es el proceso de estimar las dimensiones preliminares (sección transversal) de estos elementos estructurales antes de realizar un análisis y diseño detallado. Su objetivo principal es proporcionar un tamaño inicial que sea razonablemente seguro y eficiente, permitiendo que la estructura se modele y analice con una configuración de elementos ya definida. Es una aproximación que considera las cargas esperadas, el tipo de columna y las propiedades básicas de los materiales.

No se trata de un diseño final, sino de una estimación informada. La idea es evitar que, durante el análisis computacional, las columnas resulten con dimensiones excesivamente grandes o pequeñas, lo que podría implicar un retrabajo significativo. Al tener un predimensionamiento adecuado, se reduce el tiempo de iteración en el proceso de diseño y se logra una mayor eficiencia en la planificación del proyecto. Es el primer borrador de un elemento vital que luego será meticulosamente revisado y perfeccionado.

La Crucial Importancia de un Buen Predimensionamiento

La relevancia del predimensionamiento de columnas de concreto no puede subestimarse, ya que impacta directamente en múltiples aspectos del proyecto:

• Estabilidad y Seguridad Estructural: Un predimensionamiento adecuado asegura que las columnas tengan una sección transversal inicial suficiente para soportar las cargas gravitacionales (peso propio, cargas muertas y vivas) y resistir las fuerzas sísmicas. Esto es fundamental para la seguridad de los ocupantes y la integridad de la edificación ante eventos extremos.
• Optimización de Costos: Dimensionar correctamente las columnas desde el inicio evita sobredimensionamientos innecesarios que implican un mayor consumo de concreto y acero, incrementando los costos de material y mano de obra. A su vez, un subdimensionamiento puede llevar a fallas o a la necesidad de costosas modificaciones durante la construcción.
• Eficiencia en el Diseño: Al proporcionar un punto de partida realista, el predimensionamiento agiliza el proceso de análisis y diseño estructural. Los programas de cálculo trabajan de manera más eficiente con dimensiones iniciales coherentes, reduciendo las iteraciones y el tiempo de computación.
• Viabilidad Arquitectónica: Las dimensiones de las columnas influyen en la distribución de espacios y la estética del edificio. Un predimensionamiento temprano permite coordinar mejor la estructura con el diseño arquitectónico, evitando sorpresas desagradables o conflictos de espacio en etapas avanzadas.
• Control de Deformaciones: Columnas con dimensiones insuficientes pueden experimentar deformaciones excesivas, lo que podría afectar la funcionalidad y el confort de los usuarios, además de causar daños a elementos no estructurales como tabiques y acabados.

Factores Clave en el Predimensionamiento de Columnas

Para estimar las dimensiones de una columna, se deben considerar diversos factores que influyen directamente en la magnitud de las cargas que soporta y en su capacidad resistente. Estos incluyen:

1. Cargas Actuantes

• Cargas Muertas (CM): Incluyen el peso propio de la estructura (columnas, vigas, losas), así como el peso de elementos permanentes como acabados, muros, instalaciones fijas, etc. Se calculan multiplicando el área tributaria de la columna por el peso por unidad de área de los elementos que soporta.
• Cargas Vivas (CV): Son las cargas variables que la estructura debe soportar durante su vida útil, como el peso de personas, mobiliario, equipos móviles. Su valor depende del uso del edificio (residencial, oficinas, comercial, etc.) y se especifica en las normativas locales.
• Cargas Sísmicas (CS): Son fuerzas horizontales generadas por movimientos telúricos. Si bien su cálculo detallado se realiza en fases posteriores, el predimensionamiento debe considerar que las columnas tendrán que resistir estas fuerzas, lo que generalmente implica dimensiones mayores en zonas de alta sismicidad.

2. Área Tributaria

El área tributaria de una columna es la porción del área de la losa o techo que descarga sus cargas sobre esa columna específica. Se calcula dividiendo el área total del entrepiso entre las columnas que lo soportan. Es un factor determinante para estimar las cargas gravitacionales que llegarán a la columna.

3. Número de Niveles (Pisos)

Cuantos más niveles tenga una edificación, mayores serán las cargas acumuladas en las columnas de los pisos inferiores. Por lo tanto, las columnas en la base del edificio suelen ser las de mayor sección transversal.

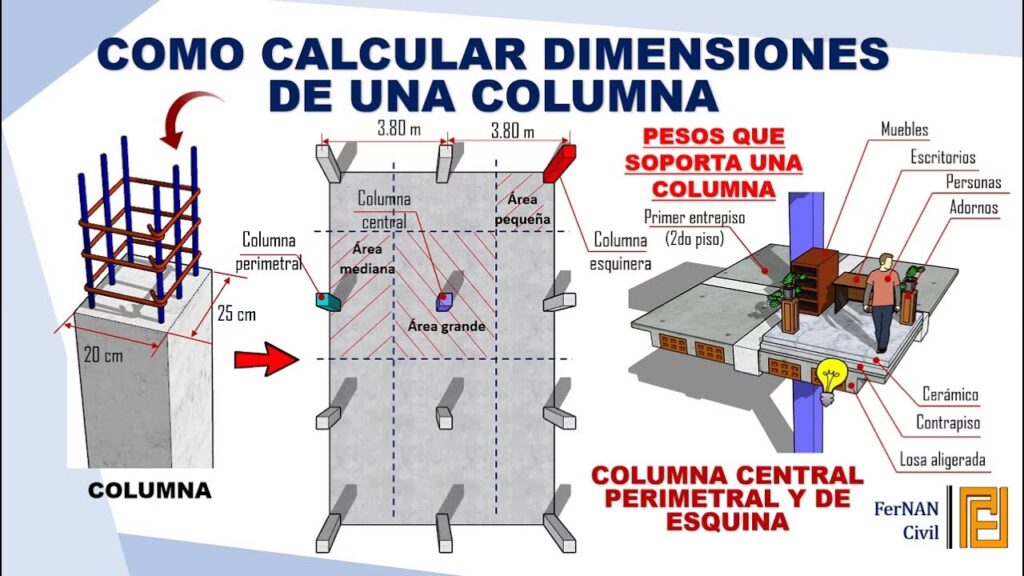

4. Tipo de Columna

Las columnas se clasifican según su ubicación en la planta, lo que afecta directamente su área tributaria y, por ende, las cargas que reciben:

• Columnas Centrales: Se ubican en el interior de la planta y tienen la mayor área tributaria, ya que reciben cargas de cuatro direcciones. Por lo general, son las más grandes.
• Columnas Perimetrales (Laterales): Ubicadas en los bordes de la planta, reciben cargas de tres direcciones. Su área tributaria es menor que la de una columna central.
• Columnas Esquineras: Situadas en las esquinas de la planta, tienen la menor área tributaria, ya que solo reciben cargas de dos direcciones. Suelen ser las más pequeñas.

5. Resistencia de los Materiales

• Resistencia a la Compresión del Concreto (f'c): Valor clave que indica la capacidad del concreto para resistir cargas axiales. Un concreto de mayor f'c permite secciones más pequeñas.
• Fluencia del Acero de Refuerzo (fy): Si bien el predimensionamiento se enfoca más en el concreto, la presencia de acero de refuerzo es fundamental para la ductilidad y resistencia de la columna.

6. Normativa Vigente

Las normativas de diseño estructural (como el ACI 318 en América, Eurocódigos en Europa, o normativas locales como el RNE en Perú, NSR en Colombia, etc.) establecen requisitos mínimos para las dimensiones de las columnas, porcentajes de acero mínimo y máximo, y factores de reducción de resistencia. Es crucial conocer y aplicar la normativa del lugar donde se construirá la edificación.

Metodología para el Predimensionamiento

El predimensionamiento se basa en principios de equilibrio y resistencia, utilizando fórmulas simplificadas. A continuación, se detalla un enfoque general:

1. Estimación de Cargas por Área Tributaria

Primero, se calcula la carga axial total (Pu) que llega a la columna. Esto se hace sumando las cargas muertas y vivas por piso, multiplicadas por el número de pisos y el área tributaria de la columna. Se puede usar una carga de servicio ponderada (Pu = 1.2 CM + 1.6 CV) o un factor de carga global por metro cuadrado que incluya el peso de la losa, vigas y acabados, así como las cargas vivas.

2. Aplicación de Fórmulas Simplificadas

La fórmula más común para predimensionar columnas a compresión axial es:

Ag ≥ Pu / (Φ * 0.85 * f'c)

• Ag: Área gruesa de la sección de la columna (cm² o m²).
• Pu: Carga axial última que soporta la columna (kg o kN).
• Φ (Phi): Factor de reducción de resistencia, generalmente 0.65 para columnas en compresión controladas por concreto (según ACI).
• 0.85 * f'c: Resistencia efectiva del concreto en compresión. Algunas simplificaciones pueden usar un factor menor (ej. 0.45 * f'c) para considerar la excentricidad y el aporte del acero de refuerzo.
• f'c: Resistencia a la compresión del concreto (kg/cm² o MPa).

Para el caso de columnas perimetrales y esquineras, se ajusta el área tributaria y, en algunos métodos, se aplican factores de reducción adicionales para considerar la menor carga.

3. Consideraciones Geométricas y de Diseño

• Dimensiones Mínimas: Las normativas suelen establecer dimensiones mínimas para las columnas (ej. 25x25 cm o 30x30 cm) para asegurar una adecuada colocación del refuerzo y resistencia al pandeo.
• Relación de Aspecto: Se recomienda que la relación entre los lados de una columna rectangular no sea muy grande (ej. no más de 1:3 o 1:4) para evitar problemas de esbeltez y facilitar el confinamiento del concreto.
• Ubicación del Refuerzo: Las dimensiones elegidas deben permitir un recubrimiento adecuado del acero de refuerzo y espacio suficiente entre barras para un buen vaciado del concreto.

Ejemplo de Predimensionamiento Simplificado

Supongamos una columna central en una vivienda de 2 niveles, con un área tributaria de 25 m² por nivel. Carga muerta (incluido peso de losa, vigas, acabados) = 800 kg/m², Carga viva = 200 kg/m². f'c = 210 kg/cm².

• Carga por nivel: (800 + 200) kg/m² * 25 m² = 25,000 kg.
• Carga total en la base (2 niveles): 25,000 kg/nivel * 2 niveles = 50,000 kg.
• Carga última (Pu) factorizada (aproximación): 50,000 kg * 1.5 (factor de seguridad global) = 75,000 kg.
• Área requerida (Ag) aproximada: Ag = Pu / (0.45 * f'c) = 75,000 kg / (0.45 * 210 kg/cm²) = 75,000 / 94.5 ≈ 793.65 cm².

Para una columna cuadrada, lado = √793.65 ≈ 28.17 cm. Se redondearía a 30x30 cm o 35x35 cm para mayor seguridad y facilidad constructiva, respetando mínimos normativos.

Tabla Comparativa: Tipos de Columnas y su Predimensionamiento

La ubicación de la columna es un factor determinante en su predimensionamiento, principalmente debido a la variación en el área tributaria que soporta.

Es importante recordar que estas son pautas generales; el cálculo preciso del área tributaria es fundamental para cada caso.

Herramientas para el Predimensionamiento y Diseño

Aunque el predimensionamiento puede realizarse con cálculos manuales y hojas de cálculo simples, el análisis y diseño final de las columnas se apoya en herramientas computacionales avanzadas:

• Hojas de Cálculo Excel: Son excelentes para realizar predimensionamientos rápidos y para organizar los cálculos de cargas. Permiten automatizar las fórmulas y explorar diferentes escenarios de manera eficiente. Muchos ingenieros desarrollan sus propias plantillas personalizadas.
• Software de Análisis Estructural (Etabs, SAP2000, CSiBridge, Tekla Structural Designer): Estos programas permiten modelar la estructura completa en 3D, aplicar cargas, realizar análisis sísmicos y de gravedad, y diseñar automáticamente los elementos de concreto armado (incluidas las columnas) según las normativas seleccionadas. El predimensionamiento inicial es crucial para que estos programas converjan más rápidamente y el diseño sea más lógico.
• Software CAD/BIM: Aunque no son de cálculo directo, herramientas como AutoCAD o Revit permiten visualizar las dimensiones predimensionadas en el contexto arquitectónico y estructural, facilitando la coordinación interdisciplinaria.

Es fundamental entender que el predimensionamiento es un paso previo al uso de estas herramientas sofisticadas, proporcionando una base sólida para el modelado y la optimización.

La Naturaleza Iterativa del Diseño Estructural

El predimensionamiento no es el fin del camino, sino el comienzo. El proceso de diseño estructural es inherentemente iterativo. Una vez que las columnas han sido predimensionadas, se procede al análisis estructural detallado. Este análisis puede revelar que las dimensiones iniciales no son óptimas: quizás son demasiado grandes, lo que implica un desperdicio de material, o quizás son insuficientes para las cargas reales y las exigencias de la normativa.

En tales casos, el ingeniero ajustará las dimensiones de las columnas, volverá a ejecutar el análisis y repetirá el proceso hasta que las dimensiones sean eficientes, seguras y cumplan con todos los requisitos. El predimensionamiento inicial, sin embargo, acelera este proceso al proporcionar un punto de partida razonable, evitando iteraciones excesivamente largas o la necesidad de cambios drásticos en etapas avanzadas del diseño.

Preguntas Frecuentes sobre el Predimensionamiento de Columnas de Concreto

¿Es el predimensionamiento el diseño final de la columna?

No, el predimensionamiento es una estimación inicial de las dimensiones de la columna. El diseño final implica un análisis detallado de las cargas axiales, momentos flectores, fuerzas cortantes y torsión, la verificación de la resistencia y la ductilidad, y el cálculo preciso del acero de refuerzo necesario, todo ello siguiendo estrictamente la normativa de diseño estructural aplicable.

¿Qué pasa si las dimensiones predimensionadas son muy diferentes al diseño final?

Si las dimensiones predimensionadas son significativamente diferentes a las que resultan del diseño final, puede indicar que la estimación inicial de cargas o los criterios usados fueron muy inexactos. Esto no es necesariamente un problema grave, pero puede implicar más iteraciones en el análisis y diseño, lo que consume tiempo. Un buen predimensionamiento busca minimizar estas discrepancias.

¿Cuál es la importancia de la normativa en el predimensionamiento?

La normativa de diseño estructural (como el ACI 318, Eurocódigos, etc.) es fundamental. Establece los factores de carga, los factores de reducción de resistencia, las dimensiones mínimas para las columnas, los porcentajes mínimos y máximos de acero, y los requisitos de confinamiento. Un predimensionamiento debe considerar estos requisitos mínimos desde el inicio para asegurar la viabilidad del diseño.

¿Se debe considerar el efecto de esbeltez en el predimensionamiento?

En el predimensionamiento inicial, el efecto de esbeltez (pandes) generalmente no se calcula de forma explícita, pero se considera implícitamente al elegir dimensiones mínimas y relaciones de aspecto razonables para la sección. En el análisis y diseño final, los efectos de segundo orden debido a la esbeltez se calculan y se incorporan al diseño.

¿Cómo influye el tipo de suelo en el predimensionamiento de columnas?

Directamente, el tipo de suelo no influye en el predimensionamiento de la columna en sí. Sin embargo, indirectamente, las características del suelo determinan el tipo y tamaño de la cimentación (zapatas, losas de cimentación, pilotes), lo que a su vez afecta las cargas que las columnas deben transmitir a la cimentación. Un suelo de baja capacidad portante podría requerir cimentaciones más grandes, lo que podría influir en la distribución de cargas y la necesidad de columnas más robustas en la base.

¿Es posible predimensionar columnas para edificaciones de gran altura?

Sí, es posible, pero el proceso se vuelve más complejo. En edificaciones de gran altura, las cargas sísmicas y de viento adquieren una importancia primordial, y los efectos de segundo orden son más pronunciados. El predimensionamiento inicial puede requerir un enfoque más sofisticado, quizás con el apoyo de modelos simplificados o experiencia de proyectos similares, antes de pasar a un análisis computacional avanzado.

Conclusión

El predimensionamiento de columnas de concreto es un arte y una ciencia. Es el primer trazo en el lienzo del diseño estructural, que permite visualizar la magnitud de los elementos portantes de una edificación. Su correcta aplicación no solo es un requisito técnico, sino una inversión en la seguridad, la eficiencia y la economía del proyecto. Al comprender los factores que lo rigen y aplicar metodologías adecuadas, los ingenieros pueden establecer una base sólida para un diseño estructural robusto y optimizado. Recordar que es un punto de partida, y no el destino final, es clave para aprovechar al máximo esta etapa crucial en la vida de cualquier proyecto de construcción.
