Diseño de Vigas de Conexión en Cimentación

En el fascinante mundo de la ingeniería estructural, cada componente juega un papel vital en la seguridad y durabilidad de una edificación. Entre estos elementos, las vigas de conexión a nivel de cimentación emergen como pilares fundamentales, actuando como enlaces estratégicos entre zapatas o pilotes para mitigar los efectos de asentamientos diferenciales y distribuir cargas de manera equitativa. Su correcto diseño no es meramente una cuestión de cumplir normativas, sino una garantía de la integridad a largo plazo de la estructura, protegiéndola de deformaciones indeseadas y fallas prematuras. Este artículo profundiza en el procedimiento esencial para concebir estas vigas, desde la determinación de sus dimensiones hasta el cálculo preciso del acero de refuerzo necesario, asegurando así una base sólida para cualquier construcción.

La Importancia Crítica de las Vigas de Conexión

Las vigas de conexión, a menudo subestimadas, son mucho más que simples elementos de unión. Su función principal es doble: por un lado, actúan como un diafragma rígido que une los elementos de cimentación individuales (zapatas aisladas, pilotes, etc.), forzándolos a comportarse como una unidad. Esto es particularmente crucial en suelos con variaciones de capacidad portante o en estructuras expuestas a cargas sísmicas, donde la redistribución de esfuerzos es vital. Por otro lado, y quizás su función más conocida, es su capacidad para absorber y redistribuir las tensiones generadas por asentamientos diferenciales del terreno. Sin ellas, una zapata que asienta más que otra podría inducir momentos y esfuerzos excesivos en la superestructura, comprometiendo su estabilidad.

Imagina una edificación donde el suelo bajo una zapata cede ligeramente más que bajo otra. Sin una viga de conexión robusta, esta diferencia podría causar grietas en muros, deformaciones en losas e incluso fallas estructurales. La viga de conexión actúa como un puente rígido que "nivela" la respuesta de la cimentación, transmitiendo cargas de las zonas que asientan menos a las que asientan más, o viceversa, manteniendo así la superestructura lo más nivelada posible y dentro de límites seguros de deformación.

Consideraciones Preliminares para el Diseño

Antes de sumergirse en los cálculos, es imperativo establecer las bases del diseño. Esto implica una comprensión profunda del terreno y de las cargas que soportará la viga:

• Estudio de Suelos (Geotecnia): Este es el punto de partida innegociable. Un estudio geotécnico completo revelará la capacidad portante del suelo, la estratigrafía, la presencia de niveles freáticos y, crucialmente, los parámetros de compresibilidad que permitirán estimar los asentamientos. La variabilidad de estos parámetros a lo largo del emplazamiento de la viga es un factor determinante.
• Cargas Actuantes: Se deben considerar todas las cargas que la superestructura transmite a las cimentaciones y, por ende, a la viga de conexión. Esto incluye cargas muertas (peso propio de la estructura), cargas vivas (ocupación), cargas sísmicas y de viento. Es fundamental analizar las combinaciones de carga más desfavorables según la normativa vigente.
• Interacción Suelo-Estructura: Las vigas de conexión no son elementos aislados; interactúan dinámicamente con el suelo. Esta interacción es compleja y es donde métodos más avanzados de análisis, como el análisis por el método de derivadas e integrales, cobran relevancia para modelar la respuesta del suelo de manera más precisa.

Dimensionamiento de la Sección de la Viga

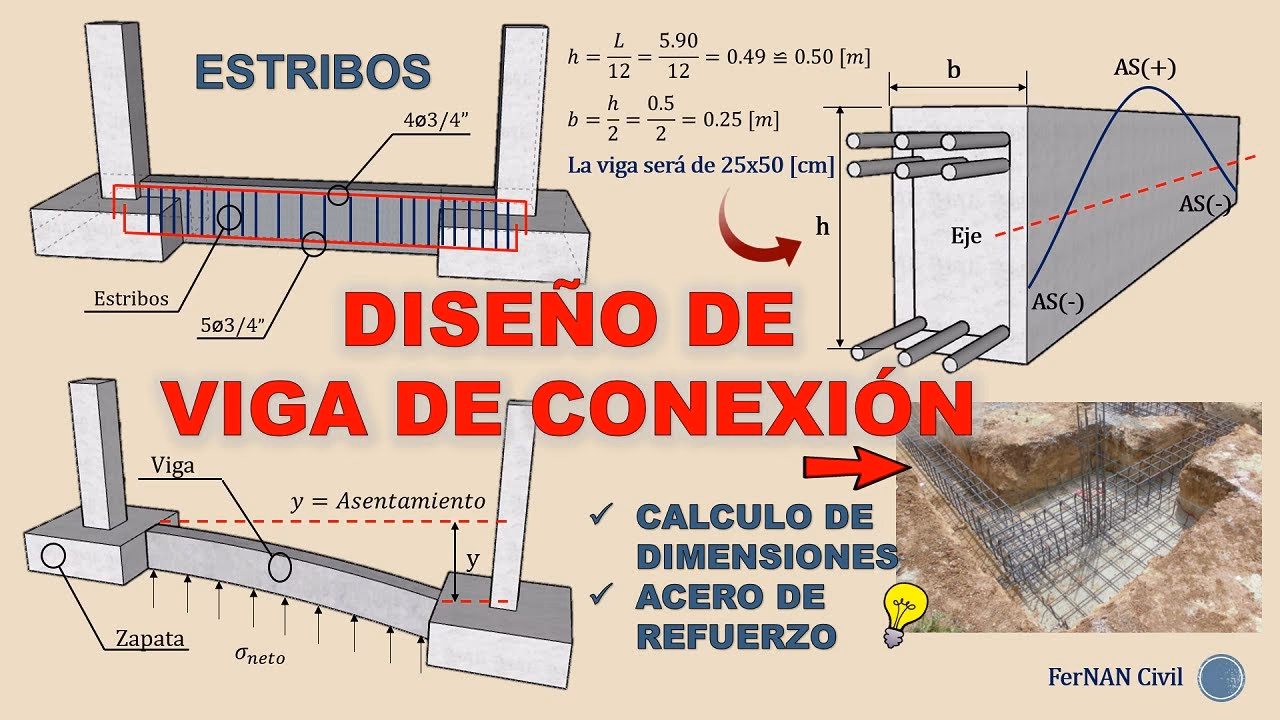

El primer paso tangible en el diseño es definir las dimensiones de la viga: su ancho (b) y su peralte (h). Estas dimensiones iniciales son estimaciones que luego se ajustarán con los cálculos de refuerzo. Aunque no hay una regla única, se pueden considerar las siguientes pautas:

• Peralte (h): Generalmente, el peralte de una viga de conexión se establece en función de la luz libre entre los elementos de cimentación que conecta, y de las cargas esperadas. Una regla empírica común sugiere que el peralte podría oscilar entre 1/10 y 1/15 de la luz (L) de la viga. Por ejemplo, para una luz de 5 metros, un peralte de 35 a 50 cm podría ser un buen punto de partida. Es crucial que el peralte sea suficiente para resistir los momentos flectores y las fuerzas cortantes sin una deflexión excesiva.
• Ancho (b): El ancho de la viga suele ser dictado por el ancho de la zapata o columna que conecta, o por requisitos mínimos de confinamiento de acero y facilidad de hormigonado. Un ancho de 25 a 40 cm es común para vigas de cimentación, pero siempre debe ser adecuado para acomodar el refuerzo longitudinal y transversal.

Es importante recordar que estas son dimensiones preliminares. El cálculo del acero de refuerzo y la verificación de deflexiones y cortante determinarán si estas dimensiones son adecuadas o si requieren ajustes.

Cálculo del Acero de Refuerzo Longitudinal (Refuerzo Principal)

El acero longitudinal es el encargado de resistir los momentos flectores generados en la viga. Su cálculo es el corazón del diseño y requiere un análisis preciso de los esfuerzos internos.

Análisis de Asentamiento y Fuerza Actuante

Aquí es donde el método de derivadas e integrales mencionado en la información original se vuelve fundamental. A diferencia de las vigas en la superestructura que se asumen con apoyos fijos, las vigas de conexión interactúan continuamente con el suelo, que puede deformarse. Este análisis avanzado permite modelar la reacción del suelo como una serie de resortes (modelo de Winkler) o mediante métodos de elasticidad continua, y determinar cómo esta interacción varía a lo largo de la viga.

• Incorporación de la Capacidad Portante del Suelo: Mediante el análisis numérico (derivadas e integrales), se puede determinar la distribución de presiones del suelo sobre la viga y cómo esta distribución afecta los momentos flectores y fuerzas cortantes. Esto es especialmente útil cuando hay asentamientos diferenciales esperados. La integración permite acumular las fuerzas y momentos a lo largo de la viga, mientras que las derivadas ayudan a entender las tasas de cambio de deflexión y momento. En esencia, se busca la solución a la ecuación diferencial de la viga sobre una fundación elástica, lo que proporciona una curva de deflexión y, a partir de ella, los diagramas de momentos y cortantes reales.
• Determinación de Momentos Flectores: Una vez obtenidos los diagramas de momentos flectores máximos (positivos y negativos) a lo largo de la viga, se procede al cálculo del área de acero requerida (As).

Procedimiento para el Cálculo de As

El cálculo del área de acero se basa en la resistencia a la flexión del concreto reforzado, siguiendo los principios de la teoría de la flexión. La fórmula general para el acero requerido es una función del momento último (Mu), la resistencia del concreto (f'c), la fluencia del acero (fy), el ancho de la viga (b) y el peralte efectivo (d).

• Momentos Últimos (Mu): Se obtienen a partir de las combinaciones de carga amplificadas y el análisis de interacción suelo-estructura. Es crucial considerar los momentos tanto en la parte superior como inferior de la viga, ya que las vigas de conexión pueden experimentar momentos negativos (tensión en la parte superior) y positivos (tensión en la parte inferior) debido a la inversión de esfuerzos por asentamientos o cargas puntuales.
• Cálculo del Área de Acero (As): Utilizando las ecuaciones de diseño a flexión (por ejemplo, el método de la sección equivalente o iterativo), se determina el As necesario para cada sección crítica de la viga.
• Requisitos Mínimos y Máximos: Las normativas de construcción (como ACI 318, Eurocódigo, etc.) establecen cuantías mínimas y máximas de acero para asegurar un comportamiento dúctil y prevenir la falla frágil.
  • As Mínimo: Evita la falla por contracción y temperatura, y asegura que el concreto no falle bruscamente antes de que el acero fluya.
  • As Máximo: Previene una falla por compresión del concreto antes de que el acero alcance su fluencia, asegurando un comportamiento dúctil.
• Disposición del Refuerzo: Se deben distribuir las barras de acero de manera uniforme en la sección, respetando los recubrimientos mínimos para proteger el acero de la corrosión y garantizar una buena adherencia con el concreto. Las barras deben extenderse a lo largo de la viga con la longitud de desarrollo adecuada y, si es necesario, se deben prever empalmes por traslape.

Cálculo del Acero de Refuerzo Transversal (Estribos)

Los estribos son el acero de refuerzo transversal que resiste las fuerzas cortantes y confina el concreto, mejorando su resistencia y ductilidad, especialmente en zonas sísmicas.

• Fuerzas Cortantes Últimas (Vu): Se obtienen del análisis estructural, considerando las cargas amplificadas y la interacción con el suelo. Los diagramas de cortante son fundamentales para identificar las zonas críticas.
• Resistencia al Cortante del Concreto (Vc): El concreto por sí solo tiene cierta capacidad para resistir el cortante. Se calcula según las propiedades del material y las dimensiones de la sección.
• Cortante a Soportar por el Acero (Vs): Si la fuerza cortante última (Vu) excede la resistencia del concreto (Vc), es necesario proporcionar estribos para resistir el cortante excedente (Vs = Vu - φVc, donde φ es el factor de reducción de resistencia).
• Cálculo de Separación de Estribos (s): La separación de los estribos se calcula en función del área de acero de los estribos (Av), la resistencia a la fluencia del acero (fyv), el peralte efectivo (d) y el cortante a soportar por el acero (Vs). La separación es inversamente proporcional a la necesidad de cortante: a mayor cortante, menor separación.
• Requisitos de Confinamiento: En zonas sísmicas o en puntos de alta concentración de esfuerzos (cerca de las columnas o zapatas), los estribos no solo resisten el cortante, sino que también confinan el núcleo de concreto, mejorando su resistencia a la compresión y su capacidad de deformación antes de la falla. Esto implica una separación más cerrada de los estribos en estas áreas críticas.
• Tipos de Estribos: Pueden ser de dos ramas, cuatro ramas, etc., dependiendo del ancho de la viga y la cantidad de barras longitudinales a confinar.

Tabla Comparativa: Factores que Afectan el Diseño de Vigas de Conexión

Preguntas Frecuentes sobre el Diseño de Vigas de Conexión

¿Cuál es la función principal de una viga de conexión?

Su función principal es unir dos o más elementos de cimentación (zapatas, pilotes) para que trabajen como una unidad. Esto ayuda a distribuir cargas, especialmente las generadas por asentamientos diferenciales del terreno, y a mejorar la rigidez del sistema de cimentación, lo cual es vital en zonas sísmicas.

¿Cuándo es absolutamente necesario diseñar una viga de conexión?

Son esenciales en suelos con baja o muy variable capacidad portante, donde se esperan asentamientos diferenciales significativos. También son cruciales en zonas sísmicas para garantizar la interconexión de las cimentaciones y la transferencia de fuerzas horizontales. Además, se utilizan para alinear zapatas que de otra forma quedarían excéntricas respecto a las columnas.

¿Cómo influye el análisis de asentamientos en el diseño del acero de refuerzo?

El análisis de asentamientos es crítico porque los asentamientos diferenciales inducen momentos flectores y fuerzas cortantes adicionales en la viga. Estos esfuerzos pueden ser tan significativos como los generados por las cargas gravitacionales y, a menudo, tienen signos opuestos, lo que requiere un diseño cuidadoso del refuerzo tanto en la parte superior como inferior de la viga. El uso de métodos como el de derivadas e integrales permite cuantificar estos efectos con mayor precisión.

¿Puedo utilizar las mismas fórmulas de diseño que para una viga de entrepiso?

Si bien los principios básicos de flexión y cortante son los mismos, el análisis de las fuerzas y momentos en una viga de conexión es considerablemente más complejo. Esto se debe a la interacción continua con el suelo (fundación elástica) y la posibilidad de asentamientos diferenciales, lo que no ocurre en una viga de entrepiso con apoyos rígidos. Por lo tanto, se requieren métodos de análisis más avanzados para determinar los esfuerzos internos.

¿Cuáles son los errores más comunes al diseñar vigas de conexión?

Entre los errores más comunes se encuentran: no realizar un estudio geotécnico adecuado, subestimar los asentamientos diferenciales, no considerar la interacción suelo-estructura, usar dimensiones de viga insuficientes, y no proporcionar el refuerzo adecuado para momentos positivos y negativos que puedan surgir de la redistribución de esfuerzos. También es común no detallar correctamente los empalmes y el anclaje del acero.

El diseño de vigas de conexión es un arte y una ciencia que combina un profundo conocimiento de la mecánica de suelos con la ingeniería estructural. Al seguir un procedimiento riguroso que considere la interacción suelo-estructura, el análisis de asentamientos y el cálculo preciso del acero de refuerzo, los ingenieros pueden asegurar la estabilidad y la durabilidad de las cimentaciones, sentando las bases para estructuras seguras y resilientes. La inversión en un diseño meticuloso de estos elementos es una inversión en la longevidad y seguridad de cualquier edificación.
