Zapatas sin Tracción: Diseño Fundamental

La estabilidad de cualquier edificación comienza en sus cimientos. Una zapata bien diseñada es la piedra angular que distribuye las cargas de la estructura al suelo de manera segura y eficiente. Sin embargo, un error común y potencialmente devastador es permitir que se generen esfuerzos de tracción en el suelo bajo la zapata. A diferencia del hormigón o el acero, el suelo es inherentemente débil a la tracción, lo que significa que no puede resistir fuerzas que intenten separarlo. Cuando esto ocurre, la zapata tiende a "levantarse" o inclinarse, comprometiendo gravemente la integridad estructural. Entender cómo dimensionar correctamente una zapata para evitar estos esfuerzos es crucial para la seguridad y longevidad de cualquier construcción.

¿Qué son los Esfuerzos de Tracción en el Suelo y Por Qué Son Peligrosos?

Para comprender la importancia de evitar la tracción, primero debemos entender qué es. El suelo, en su estado natural, es excelente para resistir fuerzas de compresión, es decir, aquellas que intentan apretarlo o compactarlo. Esta capacidad se conoce como su capacidad portante. Sin embargo, su resistencia a las fuerzas de tracción, aquellas que intentan estirarlo o separarlo, es prácticamente nula. Imagina intentar tirar de un puñado de arena: se desmoronaría fácilmente. Lo mismo sucede con el suelo bajo una zapata.

Cuando una zapata se dimensiona incorrectamente o las cargas aplicadas no son concéntricas, se pueden generar zonas donde el suelo experimenta tracción. Esto ocurre cuando la presión bajo una parte de la zapata se vuelve negativa, intentando levantarla del suelo. Las consecuencias de la tracción en el suelo son graves:

• Asentamientos Diferenciales: La zapata no se asienta uniformemente, lo que puede causar grietas y daños en la estructura superior.
• Pérdida de Contacto: La zapata pierde contacto con una porción del suelo, reduciendo su área efectiva de apoyo y aumentando las presiones de compresión en la zona restante, lo que podría exceder la capacidad portante del suelo.
• Inestabilidad: En casos extremos, la estructura puede volcarse o experimentar un fallo catastrófico, especialmente bajo cargas horizontales como viento o sismo.

Principios Clave para Evitar la Tracción

El objetivo principal del diseño de una zapata para evitar la tracción es asegurar que la resultante de todas las fuerzas aplicadas caiga dentro de un área específica de la base de la zapata, conocida como el núcleo central o "kern". Si la resultante de las fuerzas cae fuera de este núcleo, se generarán inevitablemente esfuerzos de tracción en alguna parte de la base de la zapata.

1. Cargas Concéntricas vs. Excéntricas

Idealmente, la carga vertical de una columna debería aplicarse justo en el centro geométrico de la zapata. Esto se conoce como carga concéntrica y resulta en una distribución uniforme de las presiones de compresión bajo la zapata. Sin embargo, en la realidad, las cargas rara vez son perfectamente concéntricas. La excentricidad puede ser causada por:

• Momentos Flectores: Las columnas pueden transmitir momentos flectores a la zapata debido a cargas horizontales (viento, sismo) o a la propia rigidez de la conexión entre columna y viga.
• Columnas Perimetrales: Las columnas ubicadas en los límites de la propiedad o junto a otras estructuras a menudo requieren que la zapata no se extienda más allá de un cierto punto, lo que puede desplazar el centro de carga.
• Errores Constructivos: Pequeñas desviaciones durante la construcción pueden introducir excentricidades.

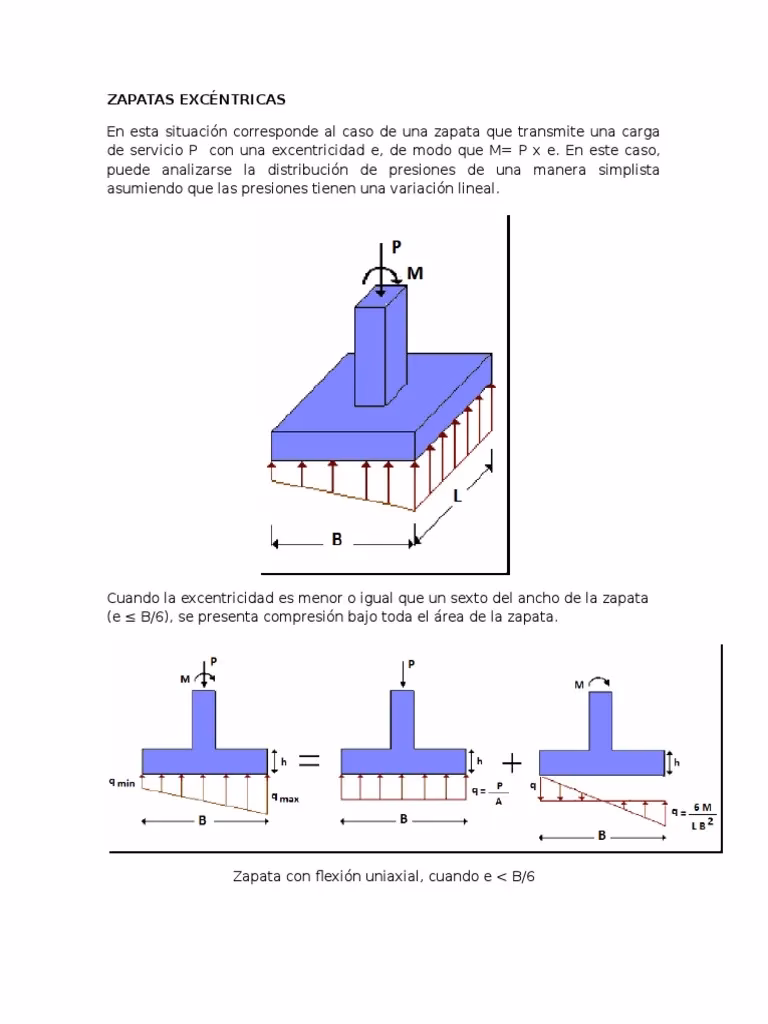

Cuando la carga es excéntrica, la presión bajo la zapata no es uniforme. Se genera una zona de mayor compresión en el lado hacia el cual se desplaza la carga y una zona de menor compresión en el lado opuesto. Si esta excentricidad es lo suficientemente grande, la presión en el lado de menor compresión puede volverse negativa, es decir, de tracción.

2. El Concepto del Núcleo Central (Kern)

Para una zapata rectangular de dimensiones B (ancho) y L (largo), el núcleo central es un área romboidal o diamante en el centro de la zapata. Si la resultante de la carga vertical y los momentos aplicados cae dentro de este núcleo central, se garantiza que no habrá esfuerzos de tracción en ninguna parte de la base de la zapata. Las dimensiones de este núcleo central son B/6 en la dirección del ancho y L/6 en la dirección del largo, medidos desde el centro de la zapata.

Esto significa que la excentricidad máxima permitida (e) en cualquier dirección no debe exceder de B/6 o L/6. Si la excentricidad es mayor, se producirá tracción. La fórmula general para la presión máxima y mínima bajo una zapata con carga excéntrica es:

P = (N / A) ± (M_x * y / I_x) ± (M_y * x / I_y)

Donde:

• N es la carga vertical total.
• A es el área de la zapata (B x L).
• M_x y M_y son los momentos flectores alrededor de los ejes x e y.
• x e y son las distancias desde el centroide a los puntos donde se calcula la presión.
• I_x y I_y son los momentos de inercia de la zapata respecto a los ejes x e y.

Para evitar la tracción, el valor mínimo de P (presión) debe ser siempre mayor o igual a cero.

Factores Clave en el Dimensionamiento de Zapatas

El dimensionamiento de una zapata es un proceso iterativo que considera múltiples factores para garantizar la seguridad y eficiencia. Además de evitar la tracción, se deben considerar:

• Capacidad Portante del Suelo (q_adm): Es la presión máxima que el suelo puede soportar sin sufrir fallas por corte o asentamientos excesivos. Este valor se obtiene de estudios geotécnicos.
• Cargas Aplicadas: Incluyen cargas muertas (peso propio de la estructura), cargas vivas (ocupantes, mobiliario), cargas de viento y cargas sísmicas. Es fundamental considerar las combinaciones de carga más desfavorables.
• Profundidad de Cimentación: Afecta la capacidad portante del suelo y la estabilidad contra el deslizamiento y el vuelco. También debe considerarse la profundidad de heladas en climas fríos.
• Nivel Freático: La presencia de agua subterránea puede reducir la capacidad portante del suelo y generar empujes hidrostáticos.
• Tipo de Zapata: La elección del tipo de zapata (aislada, combinada, corrida, etc.) dependerá de las cargas, el tipo de suelo y las restricciones de espacio.
• Rigidez de la Zapata: Una zapata debe ser lo suficientemente rígida para distribuir las cargas de manera uniforme y evitar deformaciones excesivas.

Estrategias de Diseño para Mitigar la Tracción

Cuando el cálculo inicial indica que la resultante de las cargas caerá fuera del núcleo central, se deben implementar estrategias de diseño para corregir esta situación:

1. Aumentar el Tamaño de la Zapata: Incrementando el área de la zapata (B y/o L), se aumenta el área de contacto con el suelo y, crucialmente, se amplía el tamaño del núcleo central. Esto permite que la excentricidad de la carga caiga dentro de los límites permisibles, reduciendo la presión máxima y eliminando la tracción.
2. Redistribuir Cargas o Momentos: En algunos casos, es posible modificar la superestructura para reducir los momentos flectores transmitidos a la zapata o para centrar mejor las cargas.
3. Uso de Zapatas Combinadas: Cuando dos columnas están muy cerca o cuando una columna perimetral genera una excentricidad significativa, se puede diseñar una zapata combinada que soporte ambas columnas. Al unir las zapatas, se crea un centro de gravedad combinado que puede ser mejor controlado para evitar la tracción.
4. Uso de Vigas de Atado o Riostras: Estas vigas conectan las zapatas entre sí, ayudando a redistribuir cargas y momentos, y a resistir el vuelco o el deslizamiento. Son especialmente útiles en cimentaciones sometidas a cargas sísmicas o de viento.
5. Zapatas con Pedestal: Un pedestal es una extensión corta de la columna que se eleva desde la zapata. Puede ayudar a mejorar la distribución de la carga y a controlar la excentricidad en ciertos diseños.
6. Uso de Pilotes o Micropilotes: Si el suelo superficial es muy débil o si los momentos son tan grandes que no se puede evitar la tracción solo con el aumento del área de la zapata, se pueden emplear pilotes para transmitir las cargas a estratos de suelo más profundos y resistentes, o para resistir las fuerzas de tracción directamente mediante la fricción o la punta.

Proceso Simplificado de Dimensionamiento (Iterativo)

1. Determinación de Cargas: Calcular todas las cargas de servicio (sin mayorar) y las cargas mayoradas según las normativas vigentes (por ejemplo, CTE en España, ACI en EE. UU. o normativa local).
2. Estudio Geotécnico: Obtener la capacidad portante admisible del suelo (q_adm) y otros parámetros geotécnicos relevantes.
3. Pre-dimensionamiento por Compresión: Estimar el área mínima requerida de la zapata (A_min = Carga de Servicio / q_adm). Esto da una primera aproximación del tamaño.
4. Verificación por Excentricidad y Tracción: Con el área pre-dimensionada, calcular las presiones máxima y mínima bajo la zapata considerando la excentricidad de las cargas y momentos. Verificar que la presión mínima sea mayor o igual a cero. Si es negativa, la zapata está en tracción.
5. Ajuste de Dimensiones: Si hay tracción, aumentar las dimensiones de la zapata (B y/o L) y volver a calcular las presiones. Repetir hasta que la presión mínima sea no negativa.
6. Verificación por Corte (Punzonamiento y Cortante Directo): Asegurarse de que la zapata tenga suficiente peralte (altura) para resistir el corte que transmite la columna y el corte general.
7. Diseño del Refuerzo de Acero: Calcular la armadura necesaria para resistir los momentos flectores y las fuerzas cortantes en la zapata. Aunque no es directamente para evitar la tracción en el suelo, es esencial para la integridad de la zapata.
8. Verificación de Asentamientos: Asegurarse de que los asentamientos totales y diferenciales estén dentro de los límites permisibles para la estructura.

Este proceso es complejo y requiere un conocimiento profundo de la mecánica de suelos, la ingeniería estructural y las normativas aplicables. La colaboración entre el ingeniero geotécnico y el ingeniero estructural es fundamental.

Tabla Comparativa: Impacto de la Excentricidad en la Presión de Contacto

Nota: P_avg = Carga Vertical / Área de la Zapata.

Preguntas Frecuentes (FAQs)

¿Qué es el "núcleo central" y por qué es tan importante?

El núcleo central (o "kern") es un área geométrica dentro de la base de la zapata. Su importancia radica en que si la resultante de todas las cargas aplicadas cae dentro de este perímetro, se garantiza que no se producirán esfuerzos de tracción en el suelo bajo la zapata. Es el concepto fundamental para evitar que la zapata se despegue del terreno.

¿Puede una zapata ya construida corregirse si se detecta tracción?

Corregir una zapata que ya está experimentando tracción es un desafío considerable y costoso. Las soluciones pueden incluir la inyección de resinas o morteros bajo la zapata para rellenar vacíos, la adición de nuevas zapatas o pilotes adyacentes, o el reforzamiento y ampliación de la zapata existente, lo que a menudo implica excavaciones complejas y apuntalamientos temporales de la estructura. La prevención mediante un diseño adecuado es siempre la mejor estrategia.

¿Cuál es el papel del acero de refuerzo en relación con la tracción en el suelo?

El acero de refuerzo en la zapata (armadura) no está diseñado para evitar la tracción *en el suelo*. Su función principal es resistir los esfuerzos de tracción que se generan *dentro del propio hormigón de la zapata* debido a los momentos flectores y las fuerzas cortantes. El hormigón es débil a la tracción, y el acero le confiere la resistencia necesaria para actuar como una unidad monolítica y distribuir adecuadamente las cargas al suelo sin fisurarse excesivamente. La tracción en el suelo se evita con el dimensionamiento geométrico de la zapata y el control de la excentricidad de la carga.

¿Cómo influye el tipo de suelo en el dimensionamiento para evitar la tracción?

El tipo de suelo influye directamente en su capacidad portante y en su compresibilidad. Un suelo con baja capacidad portante o muy compresible requerirá zapatas de mayor tamaño para distribuir la misma carga, lo que a su vez afectará el tamaño del núcleo central y la facilidad de mantener la resultante de las fuerzas dentro de él. Suelos expansivos o colapsables también presentan desafíos adicionales que deben ser gestionados por un geotécnico.

¿Es posible que una zapata de una vivienda unifamiliar experimente tracción?

Sí, absolutamente. Aunque las cargas en viviendas unifamiliares son menores que en edificios grandes, las excentricidades pueden generarse por muros portantes, chimeneas, cargas de viento en cubiertas altas o incluso pequeños errores de construcción. Un diseño adecuado es igualmente importante para cualquier tipo de estructura, independientemente de su tamaño.

En resumen, el dimensionamiento de una zapata es mucho más que simplemente calcular su área para que soporte una carga vertical. Es un arte y una ciencia que busca asegurar una distribución de presiones uniforme y compresiva bajo toda la base, evitando a toda costa los esfuerzos de tracción en el suelo. La clave reside en comprender y aplicar el concepto del núcleo central, y en considerar todas las posibles combinaciones de cargas y momentos que puedan actuar sobre la cimentación. La inversión en un estudio geotécnico riguroso y en un diseño estructural profesional es la mejor garantía para la seguridad y el rendimiento a largo plazo de cualquier edificación.
