Zapatas Combinadas: Cimientos Sólidos para Tu Obra

En el vasto y complejo universo de la construcción, la elección de una cimentación adecuada no es un mero detalle, sino la piedra angular que garantiza la estabilidad, seguridad y durabilidad de cualquier edificación. Antes de que una estructura se eleve hacia el cielo, debe arraigarse firmemente a la tierra, y para ello, existen diversas soluciones ingenieriles. Hoy, nos adentraremos en uno de los tipos más ingeniosos y fundamentales de cimentaciones superficiales: la zapata combinada.

Si estás dando tus primeros pasos en el mundo de la ingeniería civil o simplemente tienes curiosidad por entender cómo se sostienen los edificios, es crucial comprender los distintos tipos de bases sobre las que se erigen. Las cimentaciones superficiales son aquellas que, como su nombre indica, se construyen en capas relativamente poco profundas del suelo, con una profundidad menor que su ancho. Contrario a lo que podría pensarse, esta cercanía a la superficie no implica menor resistencia; de hecho, son extraordinariamente capaces de soportar y distribuir las cargas de la estructura sobre una superficie considerable, transfiriendo la fuerza de manera eficiente al terreno.

Tipos Esenciales de Cimentaciones Superficiales

El campo de las cimentaciones superficiales se divide principalmente en dos grandes categorías: las zapatas y las losas. Ambas engloban a su vez subtipos con características y aplicaciones muy específicas, diseñadas para adaptarse a diversas condiciones del terreno y requisitos estructurales.

Las Zapatas: Fundamentos Directos y Versátiles

Las zapatas son una clase de fundación directa cuyo propósito es recoger la carga de uno o varios pilares (columnas) o muros. Su diseño y aplicación varían significativamente según el número de elementos que soporten y la configuración de la estructura. Dentro de esta categoría, encontramos:

• Zapatas Aisladas: Como su nombre lo indica, estas zapatas están diseñadas para soportar un único pilar. Son la opción más común cuando el terreno posee una tensión admisible elevada y los posibles asientos son bajos, es decir, cuando el suelo de fundación es competente y firme. Para prevenir desplazamientos laterales, especialmente en zonas sísmicas, las zapatas aisladas suelen conectarse mediante vigas de atado o losas arriostrantes, formando una red que rigidiza el conjunto.
• Zapatas Combinadas: Aquí es donde nuestro foco se intensifica. Una zapata combinada se distingue por recoger y soportar la carga de dos o más pilares. Esta solución se vuelve indispensable en situaciones donde las zapatas aisladas no son viables o eficientes.
• Zapatas Corridas o Continuas: Una forma particular y muy común de zapata combinada es la zapata continua o corrida. Se caracteriza por soportar un grupo de pilares que están alineados, o bien, servir de base para muros de carga.
• Emparrillados de Cimentación: Este tipo es una suerte de híbrido entre zapatas y losas. Está formado por zapatas corridas que se entrecruzan en dos direcciones, creando una malla ortogonal. Aunque ofrecen una excelente rigidización y son útiles en terrenos con alta deformabilidad, poca capacidad portante o heterogeneidad, su ejecución suele ser más costosa que la de una losa de cimentación, lo que limita su uso a situaciones muy específicas.

Cabe destacar que las zapatas, en general, son soluciones preferidas para la cimentación de casas, pequeños edificios e incluso las pilas de puentes, dada su eficacia y adaptabilidad a cargas moderadas.

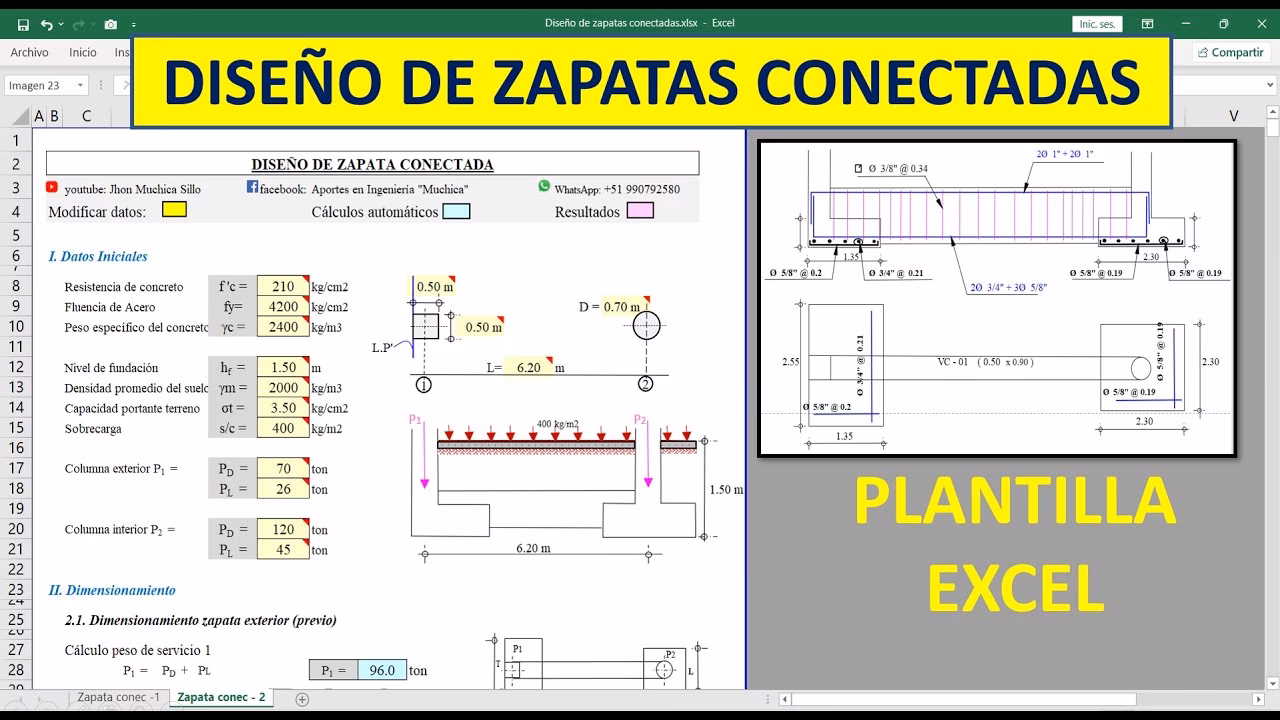

Profundizando en las Zapatas Combinadas

La zapata combinada es una solución de cimentación superficial que agrupa la base de dos o más pilares cercanos, o de un pilar y un muro, en una única y robusta plataforma de hormigón armado. Esta integración no es arbitraria; responde a necesidades estructurales y geotécnicas muy específicas, optimizando la distribución de cargas y la respuesta del suelo.

¿Cuándo y Por Qué Usar Zapatas Combinadas?

La aplicación de zapatas combinadas se justifica en varias situaciones críticas donde las zapatas aisladas resultarían ineficientes o problemáticas:

1. Capacidad Portante del Terreno Limitada: Cuando la capacidad portante del suelo es ligeramente inferior y no permite la adopción de zapatas aisladas de tamaño razonable sin que estas se vuelvan excesivamente grandes y costosas. Al combinar varias cargas en una única superficie mayor, la presión sobre el terreno se distribuye más eficazmente, reduciendo la tensión unitaria por debajo de los límites admisibles del suelo.
2. Proximidad o Solapamiento de Pilares: Si la disposición arquitectónica o estructural de los pilares hace que estos queden muy próximos entre sí, o incluso que sus zapatas aisladas se solapen, es más favorable unirlas en una única zapata combinada. Esto no solo simplifica la construcción, sino que también asegura una mejor distribución de las cargas y evita interferencias entre cimentaciones adyacentes.
3. Cargas Elevadas por Pilar: En casos donde las cargas transmitidas por pilares individuales son tan altas que requerirían zapatas aisladas de dimensiones desproporcionadamente grandes, una zapata combinada puede ser la solución más eficiente y económica. Agrupar estas cargas permite diseñar una base más compacta y racional.
4. Control de Asientos Diferenciales: Uno de los mayores desafíos en la cimentación es la prevención de asentamientos irregulares. Las zapatas combinadas son una herramienta valiosa para evitar la formación de asientos diferenciales excesivos, especialmente en terrenos híbridos (con variaciones en su composición o resistencia) o en estructuras donde existen grandes discrepancias en las cargas que soportan los pilares. Al unir varios apoyos, la zapata combinada actúa como una viga rígida, distribuyendo las cargas de manera más uniforme y forzando a los pilares a asentarse de manera más homogénea.
5. Manejo de Excentricidades de Carga: Ciertos pilares, especialmente los que se encuentran en linderos o cerca de muros, pueden transmitir cargas excéntricas, es decir, cargas que no actúan directamente sobre el centro de la zapata. Esto puede generar momentos de vuelco significativos. Una zapata combinada, al incluir otro pilar o una parte del muro, puede ser diseñada para contrarrestar estos momentos y evitar la formación de enormes excentricidades que podrían comprometer la estabilidad.

La aplicación de zapatas combinadas es muy común en la construcción de estribos de puentes, muros de contención o muros de carga importantes, donde la continuidad de la base es crucial para la estabilidad del conjunto.

Ventajas y Consideraciones de las Zapatas Combinadas

El uso de zapatas combinadas ofrece varias ventajas, pero también implica ciertas consideraciones de diseño y ejecución:

Ventajas:

• Distribución de Cargas Optimizada: Permite una mejor distribución de las presiones sobre el terreno, especialmente cuando las cargas son desiguales o los pilares están muy juntos.
• Control de Asientos: Reduce el riesgo de asientos diferenciales, lo que es vital para la integridad estructural a largo plazo.
• Eficiencia de Espacio: En zonas con pilares muy próximos, una zapata combinada puede ocupar menos espacio total que la suma de zapatas aisladas solapadas.
• Estabilidad Frente a Excentricidades: Facilita el manejo de cargas excéntricas, proporcionando una base más estable.
• Reducción de Excavaciones: Puede simplificar el proceso de excavación al requerir una única gran excavación en lugar de múltiples fosas separadas.

Consideraciones:

• Diseño Más Complejo: El cálculo y diseño de zapatas combinadas es más complejo que el de zapatas aisladas, ya que implica la interacción de múltiples cargas y la consideración de momentos flectores y cortantes a lo largo de la zapata.
• Mayor Consumo de Material: Generalmente, una zapata combinada puede requerir un mayor volumen de hormigón y acero que la suma de las zapatas aisladas que reemplazaría, si no se optimiza cuidadosamente.
• Costo: Aunque eficiente en ciertas situaciones, si no es estrictamente necesaria, su costo puede ser mayor que el de soluciones más simples.

Las Losas de Cimentación: La Solución Continua

Cuando la discusión se centra en los tipos de cimentaciones superficiales, no podemos obviar las losas de cimentación. Estas representan una solución continua que se extiende bajo una gran parte o la totalidad de la superficie de la construcción. Son particularmente útiles para:

• Reducir Asientos Totales y Diferenciales: Especialmente en terrenos muy heterogéneos o con poca firmeza, las losas de cimentación integran estas heterogeneidades, distribuyendo las presiones sobre el terreno de manera más uniforme y logrando un comportamiento de asentamiento más predecible.
• Grandes Variaciones de Carga: Son esenciales cuando la variabilidad de cargas entre apoyos próximos es significativa, ya que la losa actúa como un elemento rígido que reparte estas cargas de manera más equitativa.
• Sustitución de Múltiples Cimentaciones: Las losas de cimentación reemplazan a las zapatas aisladas o a los emparrillados en situaciones donde la superficie cubierta por las cimentaciones individuales representa un porcentaje muy alto de la planta del edificio.
• Sótano y Nivel Freático: También se aplican cuando el terreno es homogéneo y resistente, pero se construye un sótano con un nivel freático superficial. En estos casos, la losa no solo soporta las cargas verticales, sino que también debe considerar la subpresión del agua y los requisitos de estanqueidad.
• Cimentaciones Compensadas: En edificaciones con sótanos, el uso de losas de cimentación a menudo permite cimentaciones compensadas, donde el peso de las tierras excavadas es igual o superior al peso total de la estructura, minimizando así el asentamiento neto.

Las losas de cimentación pueden clasificarse en varias subcategorías, como continuas y uniformes, aligeradas, nervadas, tipo cajón, con pedestales o con refuerzo bajo pilares, cada una adaptada a diferentes exigencias estructurales y geotécnicas.

Tabla Comparativa de Cimentaciones Superficiales

Preguntas Frecuentes sobre Cimentaciones Superficiales

¿Cuál es la diferencia principal entre una zapata aislada y una combinada?

La diferencia fundamental radica en la cantidad de elementos estructurales que soporta. Una zapata aislada está diseñada para soportar un único pilar, mientras que una zapata combinada soporta dos o más pilares, o un pilar y un muro, agrupando sus cargas en una única base. La elección entre una u otra depende de la proximidad de los pilares, la capacidad portante del terreno y la magnitud de las cargas.

¿En qué situaciones es preferible usar una zapata combinada?

Es preferible usar una zapata combinada cuando los pilares están muy cerca entre sí y sus zapatas aisladas se solaparían, cuando la capacidad portante del terreno es limitada para zapatas aisladas individuales, para controlar asientos diferenciales en terrenos heterogéneos, o para manejar cargas excéntricas significativas de pilares ubicados en linderos.

¿Las zapatas combinadas son adecuadas para cualquier tipo de terreno?

Si bien las zapatas combinadas son versátiles, no son adecuadas para *cualquier* tipo de terreno. Se emplean principalmente en suelos con una capacidad portante moderada a buena. En terrenos con muy baja capacidad portante o muy compresibles, donde los asentamientos serían excesivos incluso con una zapata combinada, es más probable que se requieran losas de cimentación o incluso cimentaciones profundas (como pilotes).

¿Son las zapatas combinadas más costosas que otros tipos de cimentación?

El costo de una zapata combinada es relativo. Comparada con una zapata aislada para un solo pilar, puede ser más costosa debido a su mayor tamaño y complejidad de diseño. Sin embargo, si la alternativa es tener múltiples zapatas aisladas que se solapan o que requieren vigas de cimentación complejas, la zapata combinada puede resultar más eficiente y, en última instancia, más económica al optimizar el uso del espacio y la distribución de cargas.

Como hemos explorado, las cimentaciones superficiales son un campo fascinante y fundamental en la construcción. Elegir el tipo adecuado, ya sean zapatas aisladas, corridas, emparrillados, o nuestras protagonistas, las zapatas combinadas, es una decisión crítica que recae en el análisis geotécnico y estructural detallado. Comprender sus características, ventajas y aplicaciones es esencial para construir edificaciones seguras, estables y duraderas. Con este conocimiento, esperamos que la próxima vez que observes una estructura, puedas apreciar la sólida base que la ancla firmemente al suelo.
