Zapatas Cuadradas y Rectangulares: Guía Definitiva

En el vasto y complejo mundo de la construcción, hay elementos que, aunque ocultos bajo tierra, son la columna vertebral de cualquier estructura. Nos referimos a las cimentaciones, y dentro de ellas, las zapatas juegan un papel protagónico. Estas bases, que se ubican estratégicamente debajo de los pilares o columnas, son las encargadas de anclar la edificación al terreno y distribuir de manera segura todas las tensiones y cargas que la estructura transmite. Son, en esencia, el primer punto de contacto entre el peso de un edificio y la capacidad de soporte del suelo.

Las zapatas son cimentaciones superficiales, lo que significa que su profundidad de desplante no es excesiva, siendo ideales para terrenos con una resistencia media o alta. Su diseño y ejecución son críticos, ya que un fallo en la cimentación puede comprometer la integridad de toda la construcción. Existen diversos tipos de zapatas, clasificadas según su función y forma, como las aisladas, combinadas, corridas o flexibles. Sin embargo, en esta guía nos centraremos en dos de las formas más comunes y fundamentales: las zapatas cuadradas y las zapatas rectangulares, desentrañando sus particularidades, ventajas, desventajas y las situaciones en las que cada una brilla con luz propia.

¿Qué son las Zapatas y por qué son tan Importantes?

Antes de sumergirnos en las especificidades de las zapatas cuadradas y rectangulares, es fundamental comprender qué son las zapatas en un sentido más amplio y por qué su importancia es insustituible en la ingeniería civil. Una zapata es un elemento estructural de concreto armado que forma parte de la cimentación. Su función principal es la de recoger las cargas concentradas de un pilar o muro y transmitirlas al suelo sobre una superficie lo suficientemente grande como para que la presión resultante sea inferior a la capacidad portante del terreno. Esto evita que el suelo falle por exceso de carga y que la estructura experimente asentamientos excesivos o diferenciales que puedan provocar daños estructurales.

La correcta selección y diseño de una zapata depende de múltiples factores, incluyendo la magnitud y tipo de las cargas (verticales, horizontales, momentos), la forma y dimensiones del elemento que transmite la carga (pilar o muro), y, crucialmente, las características geotécnicas del suelo. Un estudio de suelo detallado es el punto de partida indispensable para cualquier diseño de cimentación, proporcionando información vital sobre la resistencia, compresibilidad y presencia de agua subterránea en el terreno.

Zapatas Aisladas: El Foco de Nuestra Conversación

Dentro de la clasificación general, las zapatas aisladas son aquellas que soportan una única columna o pilar. Son las más comunes en edificaciones convencionales y se distinguen por su relativa simplicidad de diseño y construcción, siempre que las condiciones del suelo sean favorables. Es en este tipo donde las formas cuadradas y rectangulares adquieren particular relevancia, ya que son las configuraciones geométricas más frecuentes.

La Zapata Cuadrada: Sencillez y Eficiencia

La zapata cuadrada es, como su nombre lo indica, aquella cuyos lados tienen la misma longitud (L x L). Es la forma más básica y, a menudo, la preferida cuando las condiciones lo permiten debido a su simplicidad y eficiencia. Se utiliza principalmente en situaciones donde la columna o pilar que soporta es de sección cuadrada o circular, y la carga que transmite es predominantemente axial y centrada.

Características y Aplicaciones Ideales:

• Cargas Centradas: Su diseño es óptimo para pilares que transmiten cargas verticales directamente sobre el centro de la zapata, distribuyendo la presión de manera uniforme bajo toda su superficie.
• Columnas Cuadradas o Circulares: Se adapta perfectamente a estas geometrías de pilares, facilitando la conexión y el flujo de cargas.
• Suelo Uniforme: Ideal para terrenos con propiedades homogéneas en todas las direcciones, donde la resistencia del suelo es consistente.
• Facilidad de Diseño y Construcción: Al tener lados iguales, su cálculo es más directo y su encofrado y armado son relativamente sencillos, lo que puede traducirse en menores costos de mano de obra y tiempo.
• Estética y Espacio: Si bien es un elemento subterráneo, su forma compacta puede ser ventajosa en algunos aspectos de la planificación general del sitio.

Ventajas de la Zapata Cuadrada:

• Distribución Uniforme: Bajo cargas centradas, la presión sobre el suelo es más uniforme, lo que reduce el riesgo de asentamientos diferenciales.
• Optimización de Materiales: Generalmente, su diseño permite un uso más eficiente del concreto y el acero de refuerzo para cargas axiales, ya que la resistencia a flexión se distribuye simétricamente.
• Menor Complejidad: Tanto el cálculo estructural como el proceso constructivo son más directos, lo que disminuye la probabilidad de errores.

Desventajas de la Zapata Cuadrada:

• Limitada para Cargas Excéntricas: No es la opción más adecuada cuando la carga del pilar no incide en el centro de la zapata, ya que esto generaría presiones muy desiguales sobre el suelo y momentos de flexión significativos.
• Ineficaz en Espacios Reducidos: Si hay restricciones de linderos o proximidad a otras estructuras, su forma simétrica puede no ser la más eficiente para aprovechar el espacio disponible.

La Zapata Rectangular: Versatilidad para Cargas Específicas

A diferencia de la cuadrada, la zapata rectangular presenta lados de diferente longitud (L x A). Esta asimetría la convierte en una solución mucho más versátil y adaptable para situaciones donde las condiciones ideales de la zapata cuadrada no se cumplen. Es particularmente útil cuando la carga transmitida por el pilar no es centrada, o cuando existen restricciones de espacio que impiden una configuración cuadrada.

Características y Aplicaciones Ideales:

• Cargas Excéntricas: Es la elección por excelencia cuando la carga del pilar tiene una excentricidad significativa, es decir, no incide en el centro de la zapata. Al alargar la zapata en la dirección de la excentricidad, se logra una mejor distribución de la presión y se controlan los momentos de flexión. Esto es común en pilares de borde o esquina, donde el pilar no puede ubicarse exactamente en el centro de la zapata debido a linderos o muros.
• Columnas Rectangulares: Se adapta naturalmente a pilares de sección rectangular, optimizando la transmisión de cargas.
• Restricciones de Espacio (Linderos): Cuando una zapata no puede extenderse libremente en todas las direcciones (por ejemplo, al lado de una propiedad vecina o un muro existente), la zapata rectangular permite maximizar el área de apoyo en la dirección permitida.
• Combinación de Pilares Cercanos: En ocasiones, dos pilares muy cercanos pueden compartir una única zapata rectangular (convirtiéndose en una zapata combinada) para evitar la superposición de zapatas aisladas o para manejar cargas excéntricas complejas.
• Suelos No Uniformes: Aunque siempre es preferible un suelo homogéneo, una zapata rectangular puede diseñarse para compensar ciertas variaciones en la capacidad portante del suelo en diferentes direcciones.

Ventajas de la Zapata Rectangular:

• Adaptabilidad: Su principal ventaja es la capacidad de adaptarse a una amplia gama de condiciones de carga y restricciones geométricas.
• Control de Momentos: Permite controlar y distribuir momentos flectores generados por cargas excéntricas de manera más eficiente que una zapata cuadrada.
• Optimización del Espacio: Ideal para situaciones con limitaciones de linderos, permitiendo aprovechar al máximo el área disponible para la cimentación.

Desventajas de la Zapata Rectangular:

• Mayor Complejidad de Diseño: El cálculo estructural es más complejo, ya que implica analizar momentos en dos direcciones y la distribución de presiones no es uniforme. Requiere un análisis más detallado del acero de refuerzo.
• Potencial Mayor Uso de Materiales: En algunos casos, para lograr la misma capacidad de soporte que una cuadrada, puede requerir un mayor volumen de concreto o una configuración de acero más compleja, incrementando los costos.
• Proceso Constructivo Ligeramente Más Complejo: El encofrado y la colocación del acero pueden ser un poco más elaborados que en una zapata cuadrada.

Factores Clave para la Elección entre Zapatas Cuadradas y Rectangulares

La decisión de utilizar una zapata cuadrada o rectangular no es arbitraria; es el resultado de un análisis cuidadoso de varios factores interrelacionados. Un ingeniero estructural debe sopesar cada uno de estos elementos para seleccionar la solución más segura, eficiente y económica.

• Tipo y Excentricidad de la Carga: Este es, sin duda, el factor más determinante. Si la carga es puramente axial y centrada, la zapata cuadrada es la opción lógica. Sin embargo, si existen momentos flectores significativos o la carga es excéntrica, la zapata rectangular se vuelve indispensable para controlar las presiones sobre el suelo y evitar rotaciones excesivas.
• Geometría de la Columna: Una columna cuadrada o circular suele ir bien con una zapata cuadrada. Una columna rectangular, especialmente si es esbelta en una dirección, podría sugerir una zapata rectangular para optimizar la transferencia de carga.
• Condiciones del Suelo: La capacidad portante, la estratigrafía y la uniformidad del suelo son críticas. Un suelo muy blando podría requerir zapatas más grandes, y si su resistencia varía significativamente en diferentes direcciones, esto podría influir en la forma de la zapata.
• Espacio Disponible y Restricciones de Linderos: Las limitaciones de espacio, como la proximidad a propiedades vecinas, muros existentes, o servicios subterráneos, a menudo obligan a la zapata a tener una forma rectangular, extendiéndose en la dirección donde hay espacio y acortándose donde no lo hay.
• Consideraciones Económicas y Constructivas: Aunque la seguridad es primordial, el costo y la facilidad de construcción también son importantes. Las zapatas cuadradas suelen ser más económicas en términos de encofrado y mano de obra para diseños sencillos. Las zapatas rectangulares, al ser más complejas, pueden implicar un mayor costo de ingeniería, materiales y construcción.
• Profundidad de Desplante: La profundidad a la que se debe cimentar también puede influir en las dimensiones y, por ende, en la forma de la zapata, especialmente en suelos con estratos de diferente capacidad portante.

El Proceso de Diseño y Cálculo: Más Allá de la Forma

El diseño de cualquier zapata, ya sea cuadrada o rectangular, es un proceso riguroso que va mucho más allá de simplemente decidir su forma. Involucra una serie de pasos críticos que garantizan su funcionalidad y seguridad a largo plazo:

1. Estudio Geotécnico: Es el primer paso y el más fundamental. Un ingeniero geotécnico realiza perforaciones y ensayos en el sitio para determinar las propiedades del suelo, como su capacidad portante, compresibilidad, estratigrafía, nivel freático, y la presencia de suelos problemáticos. Sin esta información, cualquier diseño de cimentación sería una suposición peligrosa.
2. Determinación de Cargas: El ingeniero estructural calcula todas las cargas que la zapata deberá soportar, incluyendo cargas muertas (peso propio de la estructura), cargas vivas (ocupantes, mobiliario), cargas de viento, sísmicas, etc. Se consideran tanto las cargas verticales como las horizontales y los momentos.

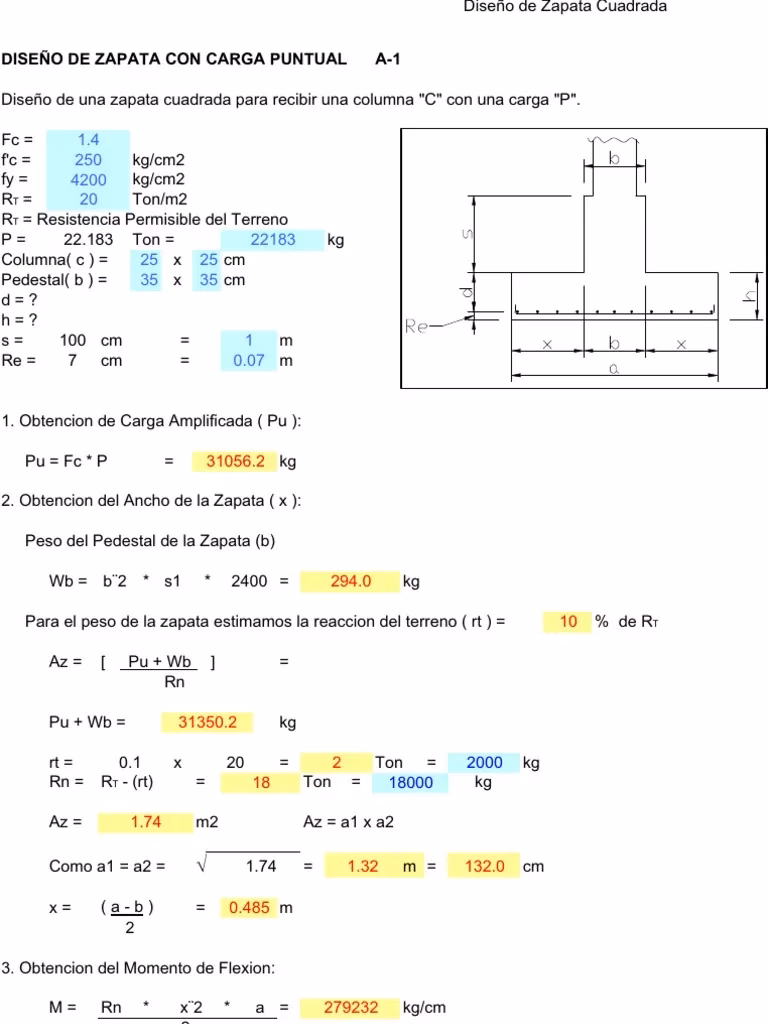

3. Pre-dimensionamiento: Basándose en la capacidad portante del suelo y las cargas, se estima un tamaño inicial para la zapata. Aquí es donde se empieza a considerar si una forma cuadrada o rectangular es más adecuada.
4. Verificación de Presiones sobre el Suelo: Se asegura que la presión transmitida por la zapata al suelo no exceda la capacidad portante admisible del terreno, y que la distribución de presiones sea aceptable.

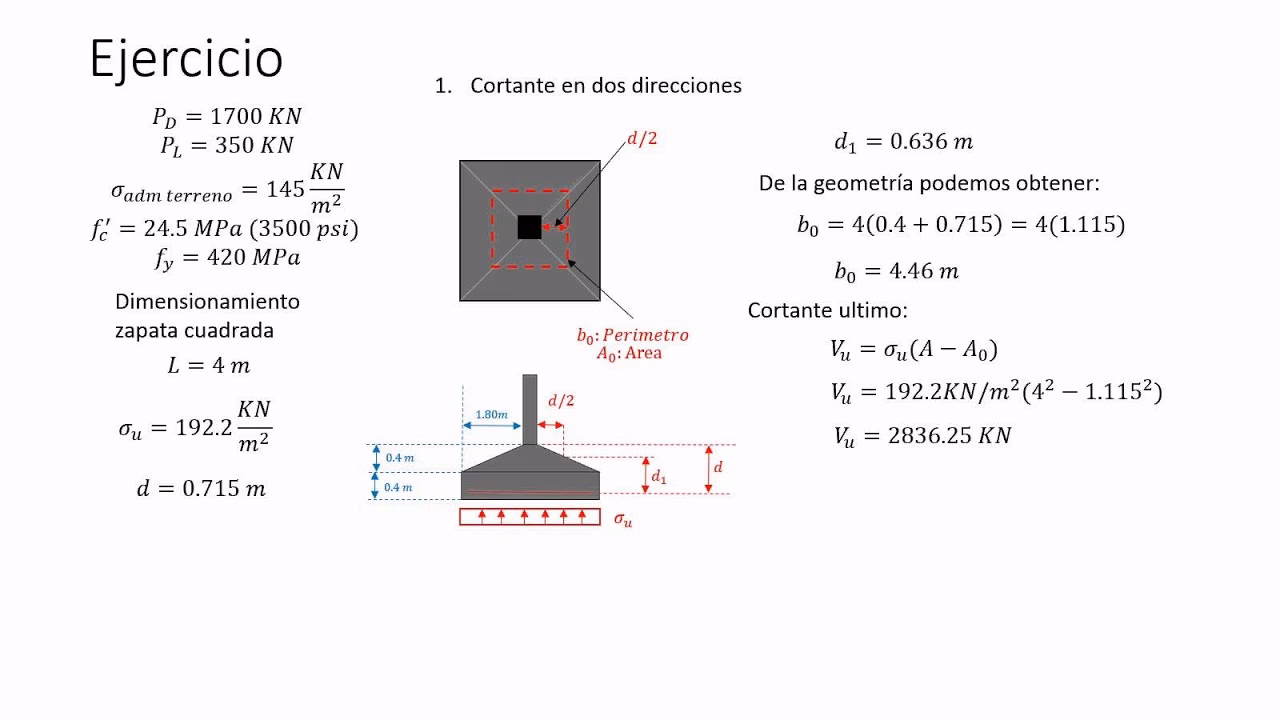

5. Verificación por Punzonamiento: Se comprueba que la columna no 'perfore' la zapata debido a las altas concentraciones de esfuerzo alrededor del pilar.
6. Diseño por Flexión: Se calculan los momentos flectores en la zapata y se diseña el acero de refuerzo (armadura) necesario para resistirlos. En zapatas rectangulares, este cálculo es bidireccional y puede ser más complejo debido a la excentricidad de las cargas.
7. Verificación por Cortante: Se asegura que la zapata tenga suficiente espesor y/o refuerzo para resistir las fuerzas cortantes.
8. Diseño de Detalles Constructivos: Se especifican el recubrimiento del acero, los diámetros y espaciamientos de las barras, los ganchos, y otros detalles para la correcta ejecución en obra.

Tabla Comparativa: Zapata Cuadrada vs. Zapata Rectangular

Para resumir las principales diferencias y ayudar a visualizar cuándo es preferible una u otra, presentamos la siguiente tabla comparativa:

El Proceso Constructivo: De la Tierra a la Estructura

Una vez que el diseño de la zapata ha sido completado y aprobado, el proceso constructivo se inicia. Aunque los detalles pueden variar, los pasos generales son los siguientes:

1. Excavación: Se excava el terreno hasta la profundidad de desplante especificada en los planos. Las dimensiones de la excavación deben ser ligeramente mayores que las de la zapata para permitir el trabajo de encofrado y armado.
2. Solado de Limpieza: Se vierte una fina capa de concreto pobre (concreto de baja resistencia) en el fondo de la excavación. Este solado sirve para nivelar la superficie, proteger el suelo de la humedad ascendente y proporcionar una base limpia y estable para la colocación del acero de refuerzo y el encofrado.
3. Armado de la Armadura: Sobre el solado de limpieza, se coloca la parrilla de acero de refuerzo según el diseño. Es crucial asegurar el recubrimiento adecuado (distancia entre el acero y la superficie del concreto) para proteger el acero de la corrosión. También se arman los arranques de columna, que son las barras de acero que sobresalen de la zapata y se conectarán con las barras de la columna.
4. Encofrado: Se colocan los moldes (encofrados) de madera, metálicos o plásticos que darán la forma final a la zapata. Deben estar correctamente alineados, nivelados y arriostrados para soportar la presión del concreto fresco.
5. Vaciado y Curado del Concreto: Se vierte el concreto fresco en el encofrado, asegurando una buena compactación para eliminar burbujas de aire y garantizar la homogeneidad. Una vez vaciado, el concreto debe ser curado adecuadamente (manteniéndolo húmedo) durante varios días para que desarrolle su resistencia máxima y evite fisuraciones por retracción.
6. Desencofrado y Relleno: Una vez que el concreto ha alcanzado la resistencia necesaria, se retira el encofrado. Posteriormente, se rellena la excavación alrededor de la zapata con material adecuado, compactándolo en capas.

Mantenimiento y Durabilidad: La Inversión a Largo Plazo

Aunque las zapatas están enterradas y no son visibles, su durabilidad es fundamental para la vida útil de toda la estructura. Un diseño adecuado, una selección correcta de materiales y una ejecución impecable son la clave. Un mantenimiento preventivo, aunque no directo sobre la zapata, sí se relaciona con el control de la humedad del suelo alrededor de ella (buen drenaje) y la supervisión de posibles asentamientos diferenciales en la estructura, que podrían indicar problemas en la cimentación. Una zapata bien diseñada y construida es una inversión en la seguridad y estabilidad de la edificación por décadas o incluso siglos.

Preguntas Frecuentes (FAQs)

¿Cuál es la función principal de una zapata en una construcción?

La función principal de una zapata es transmitir de forma segura y distribuida las cargas de la estructura (pilares o muros) al terreno, asegurando que la presión ejercida sobre el suelo no supere su capacidad portante y evitando asentamientos excesivos o diferenciales que puedan dañar la edificación.

¿Qué significa que una carga es "excéntrica"?

Una carga es excéntrica cuando su línea de acción no coincide con el centro geométrico del elemento que la soporta (en este caso, la zapata). Esto genera no solo una fuerza vertical, sino también un momento de flexión, lo que provoca una distribución de presiones no uniforme sobre el suelo.

¿Por qué es crucial el estudio geotécnico del suelo antes de diseñar una zapata?

El estudio geotécnico es crucial porque proporciona información vital sobre las propiedades mecánicas del suelo (capacidad portante, compresibilidad, estratigrafía, nivel freático). Sin esta información, el diseño de la zapata sería una suposición ciega, lo que podría llevar a una cimentación insegura, inestable o antieconómica. Es la base para un diseño seguro y eficiente.

¿Puedo usar zapatas cuadradas para todas mis columnas si el suelo es bueno?

Si el suelo es bueno y la mayoría de las columnas transmiten cargas axiales y centradas, las zapatas cuadradas son una excelente opción. Sin embargo, para columnas de borde, esquina, o aquellas que soportan cargas excéntricas, una zapata rectangular o incluso una zapata combinada o corrida podría ser la solución más adecuada, incluso en suelos de buena calidad. La elección depende de las condiciones específicas de cada pilar y las restricciones de espacio.

¿Cómo se refuerzan las zapatas para soportar las cargas?

Las zapatas se refuerzan con barras de acero (armadura o ferralla) dispuestas en forma de parrilla en la parte inferior, donde se producen las mayores tensiones de tracción debido a la flexión causada por la carga del pilar y la reacción del suelo. Las barras se colocan en dos direcciones ortogonales para resistir los momentos flectores en ambas direcciones. En zapatas con cargas muy excéntricas o grandes momentos, el diseño del acero puede ser más complejo.

¿Qué riesgos existen si una zapata está mal diseñada o construida?

Un diseño o construcción deficiente de una zapata puede llevar a riesgos graves, como asentamientos excesivos o diferenciales (la estructura se hunde de manera desigual), fisuraciones en la superestructura, fallos por punzonamiento, o incluso el colapso de la edificación. Esto subraya la importancia de contar con ingenieros y constructores cualificados.

¿Las zapatas prefabricadas son una opción viable?

Sí, las zapatas prefabricadas son una opción viable en ciertos proyectos, especialmente aquellos con un alto grado de repetición o donde el tiempo de construcción es crítico. Se fabrican en planta bajo condiciones controladas, lo que puede garantizar una mayor calidad y reducir el tiempo de ejecución en obra. Sin embargo, su uso depende de la logística de transporte, el tamaño de la zapata y la capacidad de las grúas en el sitio.

En conclusión, la elección entre una zapata cuadrada y una rectangular no es una mera cuestión de forma, sino una decisión ingenieril fundamental que impacta directamente en la estabilidad, seguridad y economía de cualquier proyecto constructivo. Ambas tipologías son esenciales en el repertorio del ingeniero civil, cada una con su nicho de aplicación óptimo. Comprender sus diferencias y las condiciones que dictan su uso es clave para asegurar que la base de nuestras construcciones sea tan sólida como el futuro que aspiramos a edificar.
