Dimensionamiento de Zapatas: La Guía Definitiva

La cimentación es el alma de cualquier estructura, el punto de apoyo que transfiere las cargas del edificio al terreno. Dentro de las cimentaciones superficiales, las zapatas son uno de los elementos más comunes y vitales. Su correcto dimensionamiento no es una tarea menor, sino una ingeniería precisa que garantiza la estabilidad y durabilidad de toda la edificación. Ignorar este paso o realizarlo de manera deficiente puede llevar a asentamientos diferenciales, fisuras estructurales e incluso al colapso. Este artículo desglosará todo lo que necesitas saber para comprender el proceso de dimensionamiento de zapatas, desde los principios básicos hasta los cálculos esenciales y las consideraciones prácticas.

El objetivo principal del dimensionamiento de una zapata es asegurar que la presión ejercida por la estructura sobre el suelo no exceda la capacidad portante de este, y que los asentamientos resultantes sean tolerables y uniformes. Para lograr esto, se deben considerar una serie de factores interrelacionados que van desde las propiedades del terreno hasta las cargas impuestas por la edificación y las propiedades de los materiales a utilizar.

Fundamentos Esenciales para el Dimensionamiento

Antes de sumergirnos en los cálculos, es crucial entender los conceptos fundamentales que rigen el diseño de cimentaciones. Dos pilares sostienen este proceso: la capacidad portante del suelo y las cargas que actúan sobre la zapata.

La Capacidad Portante del Suelo: El Soporte Invisible

El suelo no es una masa homogénea e infinitamente resistente. Cada tipo de terreno (arcilla, arena, grava, roca, etc.) posee una capacidad limitada para soportar peso sin deformarse excesivamente o fallar. Esta capacidad se conoce como Capacidad Portante Admisible o Esfuerzo Admisible del Suelo, y se expresa comúnmente en unidades de presión (kg/cm², kPa, PSF). Obtener este valor es el primer paso y el más crítico, ya que determina el área mínima que la zapata debe tener para distribuir la carga de manera segura.

La determinación de la capacidad portante se realiza a través de estudios de mecánica de suelos, que incluyen perforaciones, ensayos de laboratorio (como el ensayo de corte directo o triaxial) y ensayos de campo (como el ensayo de penetración estándar, SPT). Sin un estudio de suelos adecuado, cualquier diseño de cimentación es una conjetura peligrosa.

Las Cargas: El Peso que Debe Soportar

Las cargas son todas las fuerzas que actúan sobre la estructura y, por ende, son transmitidas a la cimentación. Se clasifican principalmente en:

• Cargas Muertas (CM): El peso propio de todos los elementos permanentes de la estructura (losas, vigas, columnas, muros, acabados, etc.).
• Cargas Vivas (CV): El peso de los ocupantes, mobiliario, equipos, etc., que pueden variar con el tiempo. Estas cargas se definen por normativa según el uso del edificio (residencial, oficinas, comercial, etc.).
• Cargas Accidentales: Incluyen cargas de viento (CVi), sismo (CS) y nieve (CN), entre otras. Su magnitud depende de la ubicación geográfica y la altura del edificio.

Para el diseño de cimentaciones, estas cargas se combinan y se mayoran mediante factores de seguridad establecidos en los códigos de construcción (por ejemplo, 1.2 CM + 1.6 CV para cargas gravitacionales), dando como resultado las cargas últimas de diseño.

Tipos de Zapatas y sus Aplicaciones

El tipo de zapata a utilizar depende de las cargas, las características del suelo, la configuración de las columnas y las restricciones de espacio. Los más comunes incluyen:

• Zapatas Aisladas: Soportan una sola columna. Son las más comunes y económicas cuando las columnas están bien espaciadas y el suelo es uniforme y de buena capacidad portante.
• Zapatas Combinadas: Soportan dos o más columnas adyacentes. Se utilizan cuando las zapatas aisladas se superpondrían, cuando una columna está muy cerca de un límite de propiedad y no puede centrarse su zapata, o cuando las cargas son muy elevadas.
• Zapatas Corridas (o Continuas): Soportan una línea de columnas o un muro portante. Son ideales para muros de carga o cuando se requiere una cimentación continua bajo varias columnas muy próximas.
• Zapatas Conectadas: Son zapatas aisladas unidas por una viga de cimentación (viga riostra) para ayudar a distribuir las cargas y controlar asentamientos diferenciales.

La elección adecuada del tipo de zapata es parte integral del proceso de dimensionamiento, ya que influye en la geometría y el cálculo estructural.

El Proceso de Dimensionamiento Paso a Paso

El dimensionamiento de una zapata de hormigón armado es un proceso iterativo que involucra cálculos para satisfacer requisitos de resistencia y servicio. A continuación, se detalla una secuencia general:

1. Determinación de Cargas de Servicio y Últimas

Primero, se calculan las cargas de servicio (sin mayorar) que la columna transmite a la zapata (CM + CV, etc.). Luego, se determinan las cargas últimas (mayoradas según la normativa) para el diseño estructural del hormigón y el acero.

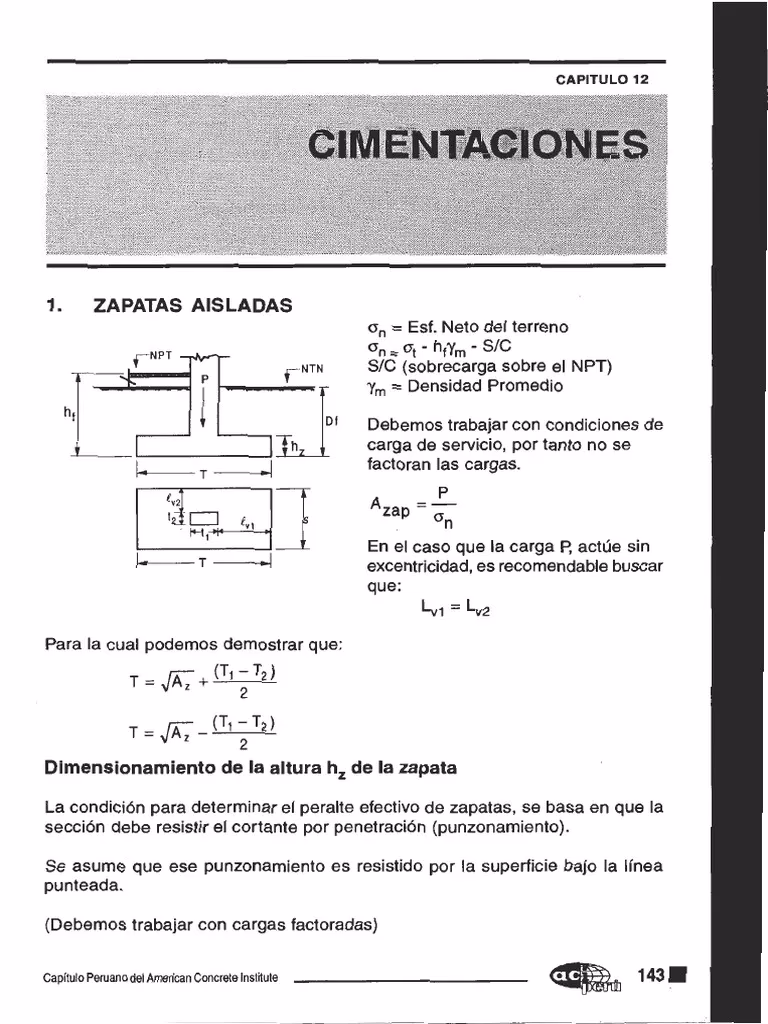

2. Cálculo del Área en Planta (Dimensiones Geométricas)

Esta es la primera aproximación del tamaño de la zapata. Se basa en la capacidad portante admisible del suelo y las cargas de servicio (no mayoradas) para evitar que la presión sobre el suelo exceda su límite.

Área Necesaria (A) = Carga de Servicio Total (P_servicio) / Capacidad Portante Admisible del Suelo (q_adm)

Una vez obtenida el área, se definen las dimensiones en planta (largo y ancho, B y L) de la zapata, buscando que sea lo más cuadrada posible para zapatas aisladas, o rectangular según las restricciones.

3. Verificación por Punzonamiento (Corte en Dos Direcciones)

El punzonamiento es un tipo de falla por corte que ocurre cuando la columna intenta “atravesar” la zapata. Es una verificación crítica para la altura efectiva de la zapata (d). Se calcula el esfuerzo de corte en una sección crítica alrededor de la columna y se compara con la resistencia al punzonamiento del hormigón. Si la resistencia es insuficiente, se debe aumentar la altura de la zapata o, en casos extremos, la sección de la columna.

4. Diseño por Flexión (Armado de Acero)

Una vez que se ha determinado una altura adecuada para el punzonamiento, se procede a diseñar el refuerzo de acero necesario para resistir los momentos flectores que se generan en la zapata. La zapata actúa como una losa en voladizo en ambas direcciones desde la columna. Se calcula el momento último en cada dirección y, utilizando las fórmulas de diseño de hormigón armado, se determina la cantidad y disposición de las barras de acero (diámetro y separación).

5. Verificación por Corte en Una Dirección (Corte por Flexión)

Además del punzonamiento, la zapata debe resistir el corte en una dirección (similar a una viga). Se verifica el esfuerzo cortante a una distancia 'd' de la cara de la columna y se compara con la resistencia al corte del hormigón. Generalmente, si el punzonamiento es el factor crítico, esta verificación suele cumplirse, pero es importante realizarla.

6. Consideraciones de Asentamientos

Aunque la capacidad portante asegura que el suelo no falle, es crucial verificar que los asentamientos de la zapata sean tolerables y, más importante aún, que los asentamientos diferenciales (diferencias de asentamiento entre zapatas) no excedan los límites permitidos por la normativa para evitar daños en la superestructura. Esto a menudo se evalúa con cálculos de consolidación o estimaciones basadas en el tipo de suelo.

Factores Adicionales a Considerar

• Profundidad de Cimentación: La zapata debe apoyarse en un estrato de suelo con la capacidad portante adecuada. También debe estar por debajo de la línea de heladas (en climas fríos) para evitar levantamientos por congelación y deshielo, y por debajo de la capa de suelo orgánico o rellenos no compactados.
• Excentricidad de Carga: Si la carga de la columna no se aplica exactamente en el centro de la zapata, se generan momentos adicionales que deben ser considerados en el diseño, aumentando la presión en una parte de la zapata.
• Nivel Freático: La presencia de agua subterránea puede reducir la capacidad portante del suelo y requiere consideraciones especiales para la impermeabilización y, en algunos casos, el uso de pilotes.
• Normativa Vigente: Es fundamental adherirse a los códigos de construcción locales e internacionales (como ACI 318, Eurocódigo 7, o normativas específicas de cada país) que dictan los factores de seguridad, las combinaciones de carga, las resistencias de los materiales y los detalles de armado.
• Interacción Suelo-Estructura: Para proyectos de gran envergadura o en suelos complejos, se pueden requerir análisis más avanzados que consideren la interacción entre la cimentación y el suelo de manera más detallada.

Tabla Comparativa de Capacidad Portante Típica (Valores Referenciales)

Es importante destacar que estos valores son SOLO REFERENCIALES y deben ser confirmados con un estudio de suelos profesional.

Errores Comunes a Evitar en el Dimensionamiento

• No Realizar un Estudio de Suelos: Es el error más grave. Diseñar sin conocer las propiedades del suelo es como construir sobre arenas movedizas.
• Subestimar Cargas: No considerar todas las cargas posibles o usar factores de seguridad inadecuados.
• Ignorar el Punzonamiento: Pensar que la flexión es el único modo de falla. El punzonamiento es crítico para la altura de la zapata.
• Descuidar Asentamientos Diferenciales: Una estructura puede fallar no por colapso, sino por deformaciones excesivas que causan daños estéticos y funcionales.
• No Cumplir la Normativa: Las normativas están diseñadas para garantizar la seguridad. Ignorarlas puede tener consecuencias legales y estructurales.
• Detalles de Armado Incorrectos: No colocar el acero en las posiciones correctas, usar diámetros o separaciones incorrectas puede anular el diseño.

Preguntas Frecuentes (FAQ)

¿Qué es la Capacidad Portante Admisible del Suelo?

Es la presión máxima que un suelo puede soportar sin que se produzca una falla por corte o asentamientos excesivos. Se determina mediante ensayos geotécnicos y es un valor fundamental para el dimensionamiento.

¿Por qué es tan importante la verificación por Punzonamiento?

El punzonamiento es un mecanismo de falla por corte que puede ocurrir cuando una carga concentrada (como una columna) intenta “perforar” una losa o zapata. Si la zapata no tiene la altura suficiente, puede fallar repentinamente por este efecto, incluso si tiene suficiente acero para flexión.

¿Qué normativa debo seguir para el dimensionamiento?

Debe seguir la normativa de construcción vigente en su país o región. En muchos lugares, se utilizan códigos basados en el ACI 318 (American Concrete Institute) para el diseño de hormigón armado, y normativas específicas de cada país para cargas y diseño sísmico.

¿Cuándo se recomienda usar una zapata combinada?

Se utiliza una zapata combinada cuando dos o más columnas están tan cerca que sus zapatas aisladas se superpondrían, cuando una columna está en un límite de propiedad y no se puede centrar su zapata, o cuando las cargas son muy elevadas y requieren una mayor área de cimentación compartida.

¿Puede un arquitecto dimensionar una zapata?

Generalmente, el dimensionamiento y diseño estructural de zapatas (y de cualquier elemento estructural) es responsabilidad de un ingeniero civil estructural. Requiere conocimientos especializados en mecánica de suelos, hormigón armado y normativas de diseño que van más allá del ámbito de la arquitectura, aunque arquitectos y estructuralistas deben trabajar en estrecha colaboración.

¿Influye el tipo de hormigón en el diseño de la zapata?

Sí, la resistencia a la compresión del hormigón (f'c) es un parámetro clave en el diseño. Un hormigón de mayor resistencia permite una zapata más esbelta o con menos acero, pero debe ser compatible con los requisitos del proyecto y las condiciones de exposición.

Conclusión

El dimensionamiento de zapatas es un pilar fundamental en la seguridad y estabilidad de cualquier edificación. No es un proceso trivial, sino una disciplina que combina la ingeniería de suelos con el diseño estructural del hormigón armado. Desde la indispensable realización de un estudio de suelos hasta el meticuloso cálculo de cargas, la verificación por punzonamiento y el diseño del acero, cada paso es crucial. Comprender y aplicar correctamente estos principios no solo asegura la integridad de la estructura, sino que también optimiza el uso de materiales y previene costosas patologías a largo plazo. Siempre confíe esta tarea a profesionales cualificados para garantizar la tranquilidad y la solidez de su proyecto.
