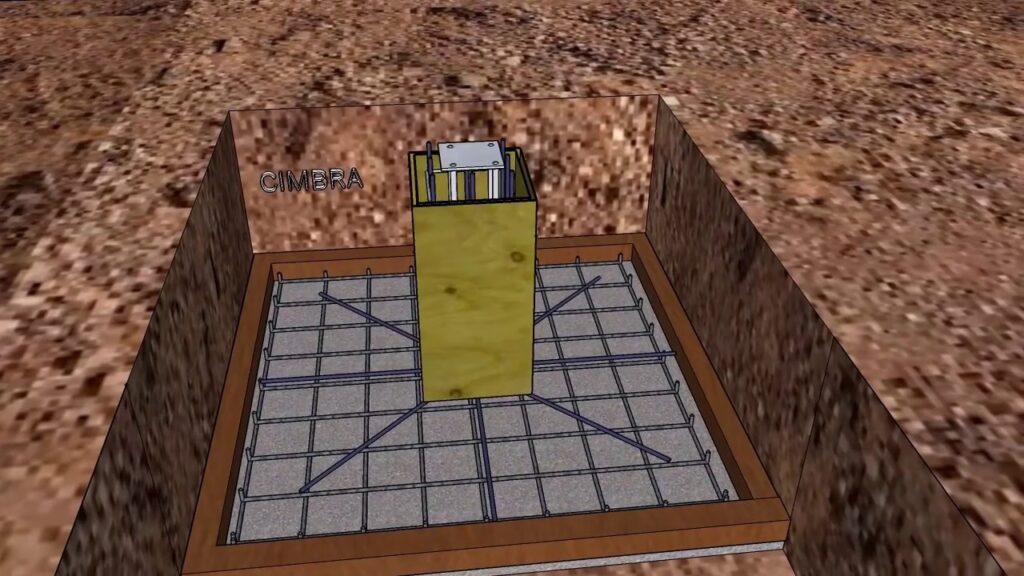

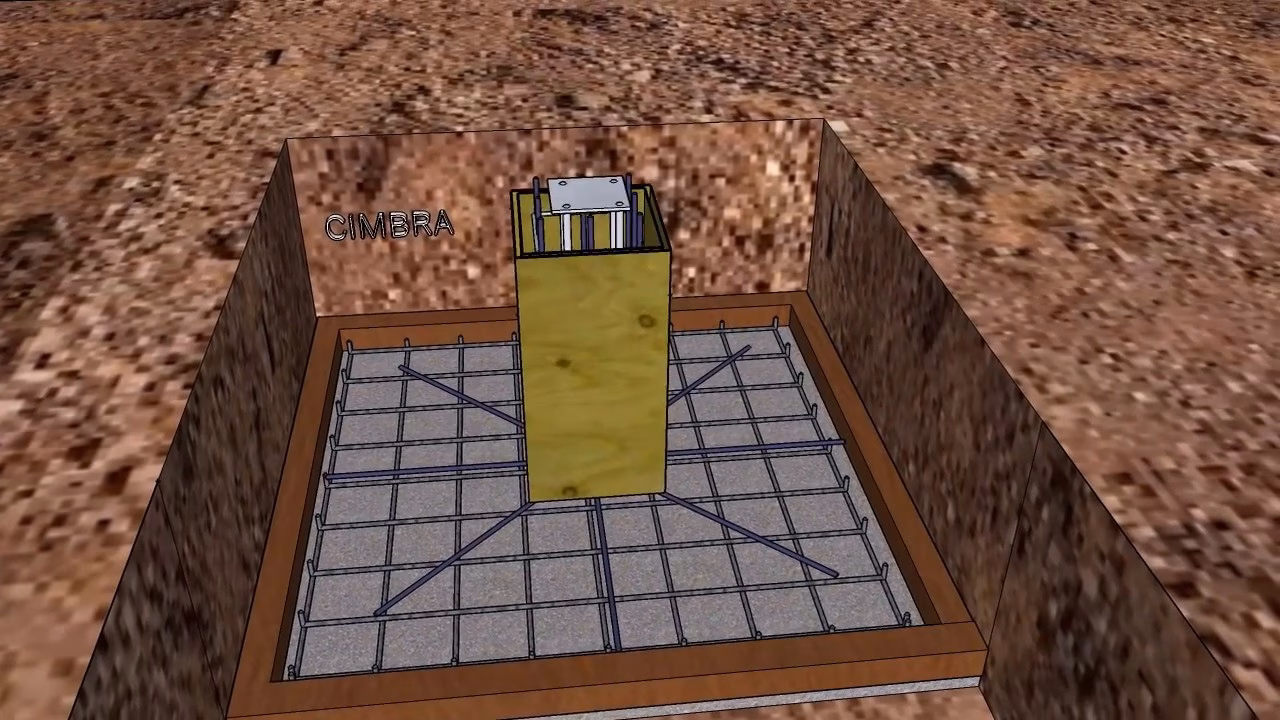

Diseño de Zapatas para Muros o Contratrabes

La base de cualquier edificación sólida reside en una cimentación bien diseñada. Entre los diversos tipos de cimentaciones, las zapatas para muros o contratrabes juegan un papel crucial en la distribución de cargas lineales, como las que provienen de paredes portantes o vigas continuas. Su correcta concepción no solo garantiza la estabilidad de la estructura, sino que también previene asentamientos diferenciales y fallas estructurales que podrían comprometer la seguridad y la vida útil de un proyecto. Comprender el proceso de diseño de estas zapatas es fundamental para ingenieros, arquitectos y constructores que buscan edificar con solidez y eficiencia.

Estas cimentaciones, a diferencia de las zapatas aisladas que soportan columnas individuales, se extienden a lo largo de una línea, formando una base continua. Su función principal es transmitir de manera segura y eficiente las cargas del muro o contratrabe al suelo subyacente, asegurando que la presión ejercida sobre el terreno no exceda su capacidad portante admisible. La particularidad de su comportamiento y diseño radica en su naturaleza lineal, lo que requiere un enfoque metodológico específico para su análisis y dimensionamiento.

¿Qué Son las Zapatas para Muros o Contratrabes?

Las zapatas para muros, también conocidas como zapatas corridas o continuas, son elementos estructurales de cimentación que se disponen debajo de muros portantes o debajo de contratrabes (vigas de cimentación que conectan varias zapatas o columnas y distribuyen cargas). Su principal característica es su forma alargada, que se extiende a lo largo de la línea del elemento que soporta. Están diseñadas para recibir una carga lineal, es decir, una carga distribuida a lo largo de una longitud, a diferencia de una carga puntual de una columna.

La función esencial de estas zapatas es ensanchar el área de apoyo del muro o contratrabe sobre el terreno, reduciendo así la presión por unidad de superficie y evitando que el suelo falle por corte o que se produzcan asentamientos excesivos. Son ideales para suelos con capacidad portante media a baja, o cuando la carga de los muros es significativa, ya que distribuyen el peso sobre una mayor área. Además, contribuyen a arriostrar la estructura en la base, ofreciendo mayor rigidez y resistencia a movimientos sísmicos u horizontales.

Principios Fundamentales del Diseño: La Franja Unitaria

El diseño de zapatas para muros o contratrabes posee una particularidad fundamental que simplifica enormemente su análisis: la consideración de que estas zapatas trabajan en dirección normal al muro o contratrabe. Esto significa que la carga del muro se transmite verticalmente hacia la zapata, y esta, a su vez, la distribuye al suelo principalmente en la dirección perpendicular a su longitud.

De acuerdo con el ARTICULO XXIV.5, el diseño se realiza sobre la base de una franja de ancho unitario. ¿Qué implica esto? Dada la naturaleza continua y uniforme de la carga sobre la zapata (en la mayoría de los casos), se asume que cada metro lineal (o pie lineal, dependiendo del sistema de unidades) de la zapata se comporta de manera idéntica a los demás. Por lo tanto, en lugar de analizar la zapata en su totalidad como un elemento tridimensional complejo, se toma una 'rebanada' de un metro de ancho (por ejemplo) y se diseña como si fuera una zapata aislada, pero sometida a una carga lineal que actúa sobre esa franja unitaria.

Este enfoque de 'franja unitaria' permite simplificar los cálculos de momentos flectores y fuerzas cortantes. La carga lineal del muro se convierte en una carga puntual por cada franja unitaria, o en una carga distribuida sobre el ancho de la zapata para esa franja. Es crucial entender que, aunque se analice una franja, el acero de refuerzo se colocará a lo largo de toda la longitud de la zapata, calculado a partir de los resultados obtenidos para esa franja representativa. Este principio es la piedra angular para un diseño eficiente y seguro de este tipo de cimentaciones.

Factores Determinantes en el Diseño

Un diseño robusto y seguro de zapatas para muros o contratrabes no puede prescindir de la consideración de varios factores clave que influyen directamente en sus dimensiones y refuerzo:

• Capacidad Portante del Suelo: Este es, quizás, el factor más crítico. La capacidad portante admisible del suelo (q_adm) es la máxima presión que el terreno puede soportar sin sufrir deformaciones excesivas o fallas por corte. Se determina mediante un estudio geotécnico detallado, que incluye sondeos, pruebas de laboratorio y análisis de las propiedades del suelo (tipo, densidad, cohesión, ángulo de fricción interna, nivel freático). Ignorar o subestimar este valor puede llevar a asentamientos excesivos o, peor aún, a una falla estructural.
• Tipos de Cargas: Es fundamental identificar y cuantificar todas las cargas que la zapata deberá soportar. Esto incluye:
  • Carga Muerta (CM): Peso propio del muro, losa, acabados, y el peso propio de la zapata y el suelo sobre ella.
  • Carga Viva (CV): Cargas variables sobre la estructura, como personas, mobiliario, equipos, etc., que se transmiten a través del muro.
  • Cargas Accidentales: Principalmente cargas de viento (CVi) y sísmicas (CS). Estas cargas horizontales pueden generar momentos y fuerzas cortantes adicionales en la base de la cimentación, que deben ser considerados en la combinación de cargas.

  Se deben considerar las combinaciones de carga más desfavorables según la normativa local (ej. ACI 318, NTC-DF, Eurocódigos).

• Materiales:
  • Concreto: La resistencia a la compresión del concreto (f'c) es vital. Un concreto de mayor resistencia puede permitir peraltes menores o mayor seguridad.
  • Acero de Refuerzo: La resistencia a la fluencia del acero (fy) es fundamental para el cálculo del área de acero necesaria. El tipo de acero (barras corrugadas) y su diámetro influirán en la facilidad de colocación y en la adherencia con el concreto.
• Geometría de la Estructura: El ancho del muro o contratrabe, la excentricidad de la carga (si la hay), y la presencia de otras cimentaciones cercanas o servicios subterráneos también influirán en el diseño.

Metodología Paso a Paso para el Diseño

El diseño de una zapata para muros o contratrabes sigue una secuencia lógica de pasos, basada en los principios de la mecánica de suelos y el concreto reforzado. A continuación, se detalla una metodología típica:

Paso 1: Recopilación de Datos y Cálculo de Cargas

Obtener la carga lineal por unidad de longitud (Pu) que el muro o contratrabe transmite a la zapata. Esta carga debe incluir todas las cargas muertas, vivas y accidentales, mayoradas según las combinaciones de carga de la normativa aplicable (ej. 1.2CM + 1.6CV, 1.2CM + 0.5CV + 1.0CS, etc.). Es crucial utilizar cargas mayoradas para el diseño por resistencia.

Paso 2: Pre-dimensionamiento de la Zapata (Ancho y Peralte)

Con la carga de servicio (no mayorada) por metro lineal (Ps), se estima el ancho (B) de la zapata. La presión real sobre el suelo (q_real) debe ser menor o igual a la capacidad portante admisible del suelo (q_adm).
B = Ps / q_adm (considerando la franja unitaria de 1 m).
El peralte (h) inicial se puede estimar entre 1.5 a 2 veces el ancho del muro, o un mínimo de 30-40 cm para garantizar la rigidez y el recubrimiento.

Paso 3: Verificación de la Presión sobre el Suelo

Una vez pre-dimensionada la zapata, se verifica que la presión real sobre el suelo (q_real = Pu / B) no exceda la capacidad portante del suelo. Para este paso, se suelen usar las cargas de servicio (no mayoradas) para verificar la presión neta sobre el suelo y evitar asentamientos excesivos.

Paso 4: Cálculo de Momentos Flectores y Fuerzas Cortantes

Para la franja unitaria de 1 metro, la zapata se comporta como una viga en voladizo a cada lado del muro, cargada por la presión del suelo. Los momentos máximos y fuerzas cortantes máximas se calculan en las caras del muro (para flexión) y a una distancia 'd' (peralte efectivo) de la cara del muro (para cortante).

Tabla de Secciones Críticas para Diseño

Paso 5: Diseño por Cortante (Peralte Efectivo)

Se verifica que el peralte efectivo (d) sea suficiente para resistir la fuerza cortante máxima (Vu) sin necesidad de acero de cortante (estribos). La resistencia al cortante del concreto (Vc) se calcula y se compara con Vu. Si Vu > Vc, se necesita aumentar el peralte o colocar estribos, aunque en zapatas es más común aumentar el peralte. El peralte efectivo 'd' es la distancia desde la fibra extrema a compresión hasta el centroide del acero de refuerzo.

Paso 6: Diseño por Flexión (Acero de Refuerzo Longitudinal)

Se calcula el área de acero de refuerzo (As) necesaria para resistir el momento flector máximo (Mu) en la base de la zapata. Se utiliza la fórmula de diseño por flexión para concreto reforzado. Este acero se colocará perpendicular al muro.

Paso 7: Acero de Distribución y Temperatura

Además del acero principal (longitudinal a la zapata y perpendicular al muro), se requiere un acero de distribución y temperatura. Este acero se coloca paralelo al muro y ayuda a distribuir las cargas, controlar las fisuras por contracción y temperatura, y mantener la integridad de la parrilla de refuerzo. Generalmente, se especifica un porcentaje mínimo del área de la sección transversal de concreto.

Paso 8: Verificación de Asentamientos

Aunque la presión admisible del suelo controla la falla por corte, es crucial verificar los asentamientos (totales y diferenciales) para asegurar que no excedan los límites permisibles para el tipo de estructura, ya que asentamientos excesivos pueden causar daños no estructurales (grietas en muros, desniveles) o incluso estructurales.

Consideraciones Adicionales y Errores Comunes

Más allá de los cálculos fundamentales, existen aspectos adicionales que deben ser considerados para un diseño integral:

• Nivel Freático: La presencia de agua subterránea puede reducir la capacidad portante del suelo y requerir medidas adicionales como el bombeo durante la construcción o el uso de concreto con mayor resistencia a la agresión química.
• Sismicidad: En zonas sísmicas, el diseño debe incorporar los requisitos de ductilidad y detallado de refuerzo especificados en las normativas sísmicas, lo que a menudo implica mayor cuantía de acero y confinamiento.
• Colindancias y Excavaciones: La proximidad a otras estructuras o excavaciones puede requerir un diseño especial para evitar afectaciones a propiedades vecinas.
• Proceso Constructivo: El diseño debe ser constructivamente viable. Considerar el espacio para el armado del acero, la colocación del concreto y la compactación del relleno.

Entre los errores comunes a evitar, se encuentran: no realizar un estudio geotécnico adecuado, subestimar las cargas o no considerar las combinaciones de carga más críticas, ignorar la excentricidad de la carga (si existe), no proporcionar suficiente recubrimiento al acero de refuerzo, y obviar los requisitos de asentamiento.

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas de las dudas más habituales sobre el diseño de zapatas para muros o contratrabes:

¿Cuál es la diferencia principal entre una zapata aislada y una zapata para muros?

La zapata aislada soporta una carga puntual (generalmente de una columna), mientras que la zapata para muros (o corrida) soporta una carga lineal y continua, como la de un muro portante o una contratrabe.

¿Por qué se diseña la zapata para muros como una 'franja unitaria'?

Debido a la uniformidad de la carga y la geometría a lo largo de su longitud, se asume que cada sección de un metro (o unidad) de ancho se comporta de manera idéntica. Esto simplifica el análisis de un problema tridimensional a uno bidimensional, permitiendo calcular los esfuerzos y el refuerzo de manera más eficiente y segura.

¿Qué tan importante es el estudio de suelos para este tipo de cimentación?

Es de vital importancia. El estudio de suelos proporciona la capacidad portante admisible del terreno, que es el dato fundamental para determinar el ancho de la zapata. Sin este dato, el diseño sería una suposición riesgosa que podría llevar a fallas o asentamientos excesivos.

¿Qué sucede si el suelo debajo del muro es muy blando o tiene baja capacidad portante?

En suelos con baja capacidad portante, la zapata deberá ser más ancha para distribuir la carga sobre un área mayor. Si el suelo es extremadamente blando, podría ser necesario optar por soluciones de cimentación más profundas, como pilotes o pilas, en lugar de zapatas superficiales.

¿Cómo se controla el asentamiento en estas zapatas?

El control del asentamiento se realiza principalmente limitando la presión real sobre el suelo a un valor por debajo de la capacidad portante admisible (que ya considera deformaciones). Además, en casos críticos, se pueden realizar análisis de asentamiento más detallados basados en las propiedades de compresibilidad del suelo.

El diseño de zapatas para muros o contratrabes, aunque se base en el concepto simplificado de la franja unitaria, requiere una comprensión profunda de la interacción suelo-estructura, el comportamiento del concreto reforzado y las normativas vigentes. Un diseño meticuloso y una ejecución cuidadosa son los pilares para garantizar la estabilidad y el buen desempeño de cualquier edificación a lo largo del tiempo. Al dominar estos principios, los profesionales de la construcción pueden asegurar que la base de sus proyectos sea tan sólida como la estructura que soporta.
