Zapatas: Guía Completa de Cimentaciones

En el vasto y complejo universo de la construcción, las zapatas son elementos fundamentales, a menudo pasados por alto por el público general, pero de vital importancia para la estabilidad y seguridad de cualquier edificación. Actuando como los pies de una estructura, son las encargadas de transmitir las cargas de los pilares o muros al terreno, distribuyéndolas de manera eficiente para evitar asentamientos excesivos o fallas estructurales. Comprender su función, tipos y las consideraciones de diseño es esencial para garantizar la longevidad y resistencia de un proyecto.

Este artículo se sumergirá en los detalles técnicos de las zapatas, aclarando conceptos clave y proporcionando la información necesaria para entender cómo estos componentes de la cimentación son diseñados y ejecutados. Desde las sutiles diferencias entre una zapata combinada y una asociada, hasta las profundidades y dimensiones recomendadas, desglosaremos todo lo que necesitas saber.

Tipos de Zapatas: Combinadas vs. Asociadas

Cuando se habla de zapatas que soportan más de un elemento estructural, surgen dos términos principales: zapatas combinadas y zapatas asociadas. Aunque ambos cumplen la función de unir la carga de múltiples puntos de apoyo, su distinción radica en la distancia y la configuración de los pilares que soportan.

Zapata Combinada

Una zapata combinada es aquella que se ubica debajo de dos pilares, los cuales están separados por una distancia considerable. La información indica que esta distancia máxima puede ser de hasta 5 metros. Su diseño permite que la carga de ambos pilares sea distribuida de manera conjunta sobre una única y más grande área de cimentación. Son comúnmente utilizadas cuando los pilares están relativamente cerca, pero no tanto como para requerir una zapata asociada, o cuando se busca optimizar el uso del espacio o evitar la interferencia con otras estructuras o servicios subterráneos. La idea es crear una base continua que gestione eficientemente las cargas de ambos soportes.

Zapata Asociada

Por otro lado, las zapatas asociadas están diseñadas para recibir la carga de dos soportes que están mucho más cercanos entre sí. La distancia máxima de separación entre estos soportes para que se consideren asociados es de 3 metros. Generalmente, este tipo de zapata se utiliza en situaciones donde los pilares están tan próximos que sería ineficiente o imposible construir zapatas individuales sin que estas se superpongan o generen concentraciones de esfuerzos indeseadas en el terreno. Un caso típico es cuando un pilar se encuentra muy cerca del límite de una propiedad y no hay espacio para una zapata excéntrica, por lo que se asocia con un pilar interior para centrar la carga.

A continuación, una tabla comparativa para visualizar mejor las diferencias:

Profundidad de las Zapatas: Un Factor Crítico

La profundidad a la que se debe fundar una zapata es una de las decisiones más importantes en el diseño estructural y depende de múltiples factores, incluyendo el tipo de suelo, la magnitud de las cargas de la estructura y las condiciones geotécnicas del sitio. Es crucial distinguir entre la profundidad de la excavación para alcanzar un suelo competente y la altura o espesor de la propia zapata de hormigón.

Profundidad para Edificaciones de Uno o Dos Niveles

Para casas de uno o dos niveles, la profundidad de la excavación no necesariamente alcanza grandes profundidades. La información sugiere una profundidad (que en este contexto se refiere más al espesor o la altura de la zapata en sí, o a la profundidad mínima de asiento en suelos superficiales competentes) de 30 a 55 cm. Específicamente, para casas de un nivel, se podría considerar una zapata de dimensiones más reducidas, mientras que para dos niveles, se menciona una posible referencia de 15x55 cm, lo que probablemente alude a la sección transversal de una viga de cimentación o de la zapata misma en su parte más delgada. Esta profundidad superficial es aceptable en suelos con buena capacidad portante y donde no hay riesgo de heladas que puedan afectar la cimentación.

Profundidad General de Cimentación

Contrario a la profundidad superficial mencionada para casas pequeñas, para proyectos de mayor envergadura o en suelos menos estables, la profundidad de fundación es un aspecto más complejo. No existe una profundidad estándar universal, ya que depende de los resultados de un estudio geotécnico. Generalmente, para alcanzar un estrato de suelo con la capacidad portante adecuada y evitar problemas como la expansividad del suelo, la compresibilidad o la presencia de niveles freáticos altos, se puede requerir fundar a profundidades que oscilan entre 2 y 4 metros. Esta profundidad es la que permite que la zapata descanse sobre un terreno firme y estable, lejos de la capa superficial de suelo orgánico o poco consolidado.

Dimensiones de una Zapata

Las dimensiones de una zapata (su ancho y largo en planta, y su altura o espesor) son determinadas por el ingeniero estructural en función de las cargas que debe soportar y la capacidad portante del suelo. Un dimensionamiento inadecuado puede llevar a asentamientos diferenciales o a una falla por punzonamiento.

Una recomendación general para las dimensiones de la base de una zapata menciona 70 cm de base (lo que podría ser el ancho o el lado de una zapata cuadrada) y 60 cm de altura. Es importante aclarar que esta 'altura' se refiere al espesor de la losa de hormigón de la zapata, no a la profundidad total de la excavación. Adicionalmente, se sugiere dejar 10 cm de cada lado de la zapata para poder maniobrar la cimbra (encofrado), lo que es una buena práctica constructiva para facilitar el proceso de hormigonado y garantizar la calidad del acabado.

El tamaño final de la zapata es el resultado de un cálculo que relaciona la carga del pilar con la presión admisible del suelo. Si el suelo es débil, la zapata deberá ser más grande para distribuir la carga en un área mayor, reduciendo así la presión por unidad de superficie. Por el contrario, en suelos muy resistentes, la zapata puede ser de menor tamaño.

Distancia entre Zapatas y Columnas

La distancia entre zapatas, especialmente en el caso de las combinadas y asociadas, ya ha sido detallada (5 metros y 3 metros respectivamente). Sin embargo, es igualmente importante considerar la distancia máxima permitida entre columnas de confinamiento, ya que estas definen la estructura principal que las zapatas deben soportar.

La normativa en construcción, como la E.070 (Reglamento Nacional de Edificaciones de Perú, un ejemplo común de regulaciones sísmicas), estipula que la separación entre columnas de confinamiento debe ser, como máximo, el doble de la altura de la pared de ladrillos que confinan. Esto significa que si una pared tiene una altura de 2.40 metros, las columnas de construcción que la confinan no deberían estar separadas por más de 4.80 metros. Esta regla es crucial para garantizar la resistencia de los muros ante fuerzas laterales, como las sísmicas, y para que la carga de los muros sea transmitida eficientemente a las columnas y, finalmente, a las zapatas.

El correcto espaciamiento de las columnas no solo asegura la integridad de los muros, sino que también influye directamente en el diseño estructural de las vigas y losas, y por ende, en las cargas que las zapatas deben recibir y distribuir al terreno.

Factores Adicionales en el Diseño de Zapatas

Más allá de las dimensiones y distancias, el diseño de zapatas es un proceso que integra múltiples disciplinas y consideraciones:

• Tipo de Suelo: El factor más influyente. Un estudio geotécnico es indispensable para determinar la estratigrafía del suelo, su capacidad portante, la presencia de agua subterránea y su comportamiento ante diferentes condiciones de carga.
• Cargas de la Estructura: Incluyen las cargas muertas (peso propio de la estructura), cargas vivas (personas, mobiliario) y cargas accidentales (viento, sismo). El ingeniero calcula la carga total que cada pilar transmite a la zapata.
• Nivel Freático: La presencia de agua subterránea puede reducir la capacidad portante del suelo y requerir consideraciones adicionales como el bombeo o el uso de cimentaciones más profundas.
• Normativas Locales y Códigos de Construcción: Cada región tiene sus propias regulaciones que dictan los requisitos mínimos de seguridad y diseño para las cimentaciones, especialmente en zonas sísmicas.
• Sismicidad de la Zona: En áreas propensas a terremotos, las zapatas deben diseñarse para resistir fuerzas sísmicas, lo que a menudo implica mayor refuerzo de acero y conexiones más robustas entre la zapata y el pilar.
• Proximidad a Otras Estructuras: Si la nueva edificación está cerca de estructuras existentes, se deben tomar precauciones para evitar afectaciones por excavaciones o por la transmisión de vibraciones.

Preguntas Frecuentes (FAQ) sobre Zapatas

A continuación, respondemos algunas de las preguntas más comunes sobre zapatas, consolidando la información clave de este artículo.

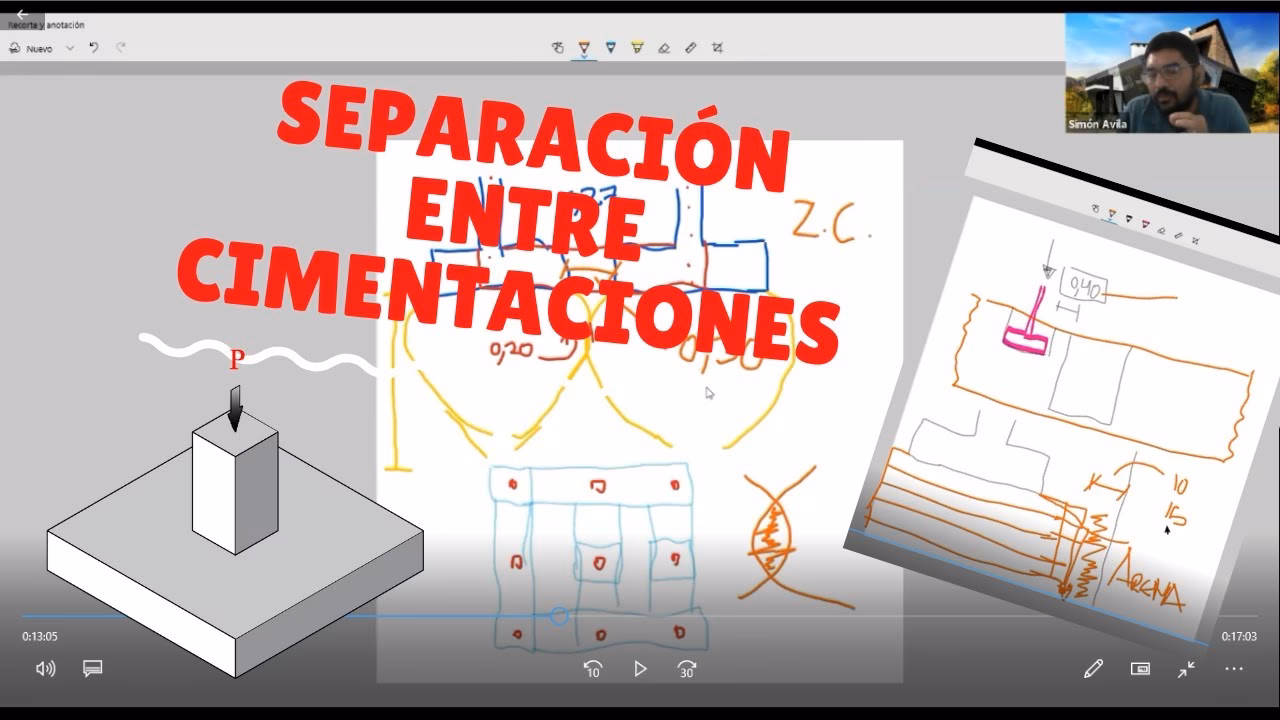

¿Cuál es la diferencia entre zapata combinada y zapata asociada?

La diferencia principal radica en la distancia entre los pilares que soportan. Las zapatas combinadas soportan dos pilares separados por un máximo de 5 metros, mientras que las zapatas asociadas soportan dos soportes mucho más cercanos, con una separación máxima de 3 metros. Ambas distribuyen la carga de múltiples soportes en una sola base.

¿Qué distancia debe haber entre zapatas?

La distancia entre zapatas depende del tipo. Para zapatas combinadas, la distancia máxima entre los pilares que soporta es de 5 metros. Para zapatas asociadas, esta distancia se reduce a un máximo de 3 metros. La distancia entre zapatas individuales adyacentes debe ser tal que no se generen interferencias de esfuerzos en el suelo.

¿Cuánto de profundidad debe tener una zapata para dos pisos?

Para casas de uno o dos niveles, el espesor o la altura de la zapata de hormigón puede variar de 30 a 55 cm. Esta es la dimensión vertical de la propia zapata. La profundidad total de la excavación para la cimentación dependerá del estudio geotécnico y de la necesidad de alcanzar un estrato de suelo competente, que puede ser de varios metros.

¿Cuántos metros de profundidad tiene que tener una zapata?

No existe una profundidad estándar universal. La profundidad de fundación se determina mediante un estudio geotécnico que analiza el tipo de suelo y las cargas. Generalmente, para alcanzar un estrato de suelo adecuado, la profundidad de la excavación puede oscilar entre 2 y 4 metros, aunque para estructuras ligeras en suelos muy buenos, puede ser menor.

¿Qué medidas debe tener una zapata?

Las dimensiones de una zapata varían según el diseño estructural específico. Una referencia común es una base de 70 cm (ancho o lado) y una altura (espesor) de 60 cm. Es crucial dejar unos 10 cm adicionales de espacio alrededor de la zapata para facilitar el encofrado y la construcción.

¿Cuál es la distancia máxima de una columna a otra?

La distancia máxima entre columnas de confinamiento en muros de ladrillo, según normativas como la E.070, es el doble de la altura de la pared. Por ejemplo, si una pared tiene 2.40 metros de altura, las columnas no deben estar separadas por más de 4.80 metros. Esto asegura la estabilidad y resistencia de los muros.

Conclusión

Las zapatas son mucho más que simples bloques de hormigón; son los elementos esenciales que conectan una estructura con el terreno, garantizando su estabilidad y seguridad a lo largo del tiempo. Desde las zapatas combinadas que unen pilares distantes hasta las asociadas que gestionan la cercanía, cada tipo cumple una función específica en el complejo rompecabezas de la construcción.

La profundidad, las dimensiones y las distancias entre estos elementos de cimentación no son arbitrarias, sino el resultado de cálculos precisos basados en el tipo de suelo, las cargas de la edificación y las normativas vigentes. Un adecuado estudio geotécnico y un diseño estructural competente son los pilares sobre los que se asienta cualquier proyecto exitoso. Invertir en una cimentación bien diseñada y ejecutada es invertir en la durabilidad y la tranquilidad de su edificación.
