Tensión Máxima en Zapatas: Guía Completa

En el fascinante mundo de la ingeniería estructural, la cimentación es la base sobre la que se asienta toda edificación. Un cálculo preciso de las tensiones que una zapata transmite al terreno es fundamental para garantizar la estabilidad y durabilidad de cualquier estructura. Hoy, nos sumergiremos en un aspecto particularmente complejo y crucial: cómo calcular la tensión máxima que una zapata transmite al terreno cuando está sometida a flexión esviada. Esto ocurre cuando actúan momentos simultáneamente en dos planos diferentes, creando un escenario donde la distribución de tensiones bajo la zapata no es uniforme y puede llevar a fenómenos como el despegue del terreno.

Comprender este cálculo no solo es una cuestión técnica, sino una garantía de seguridad. Una tensión mal calculada puede llevar a asentamientos diferenciales, fisuras en la estructura o, en el peor de los casos, a fallos catastróficos. Por ello, es imperativo dominar los métodos que nos permiten prever y controlar estas fuerzas, asegurando que la capacidad portante del suelo no sea superada en ningún punto.

La Importancia Crítica de Conocer la Tensión Máxima

Calcular la tensión máxima bajo una zapata no es solo un ejercicio académico; es una necesidad imperativa en el diseño de cimentaciones. Esta tensión representa el punto de mayor concentración de carga que el terreno debe soportar. Si este valor excede la capacidad portante admisible del suelo, se producirán deformaciones excesivas o incluso fallos en la cimentación. En casos de flexión esviada, la complejidad aumenta significativamente, ya que la carga no se distribuye de manera uniforme, y algunos puntos pueden experimentar tensiones mucho mayores que otros.

Además, un cálculo preciso nos permite optimizar el diseño de la zapata, evitando sobredimensionamientos innecesarios que encarecen el proyecto, o, lo que es peor, infradimensionamientos que comprometen la seguridad. La interacción suelo-estructura es un campo complejo, y la tensión máxima es un parámetro clave para modelar correctamente esta interacción y predecir el comportamiento de la cimentación bajo las cargas de servicio y extremas.

Métodos de Cálculo: Del Elástico al Plástico

Existen diversos enfoques para abordar el cálculo de tensiones en zapatas, que van desde planteamientos elásticos hasta plásticos. Cada uno tiene sus ventajas y su aplicabilidad según la naturaleza del suelo y las características de la carga. En un planteamiento elástico, se asume que tanto el material de la zapata como el terreno se comportan de forma lineal elástica, es decir, que las deformaciones son proporcionales a las tensiones y se recuperan totalmente al retirar la carga. Uno de los métodos clásicos dentro de este enfoque es el presentado por J. Calavera en su obra «Cálculo de Estructuras de Cimentación», donde se utilizan los ábacos de Teng para resolver el problema de la flexión esviada.

Sin embargo, en el ámbito de la ingeniería civil, la realidad del terreno a menudo se acerca más a un comportamiento elasto-plástico. El enfoque plástico considera que el terreno tiene una capacidad límite de carga y que, una vez superada, experimenta deformaciones permanentes. Aunque más complejos, los métodos plásticos pueden ofrecer una visión más realista del comportamiento del suelo bajo cargas extremas. Para el propósito de hoy, nos centraremos en un método que, si bien se enmarca en la distribución elástica, ofrece una solución directa y eficiente, incluso en situaciones de despegue: los ábacos de Hülsdünker, recogidos en las normas DIN alemanas.

La Fórmula de Navier y el Problema del Despegue

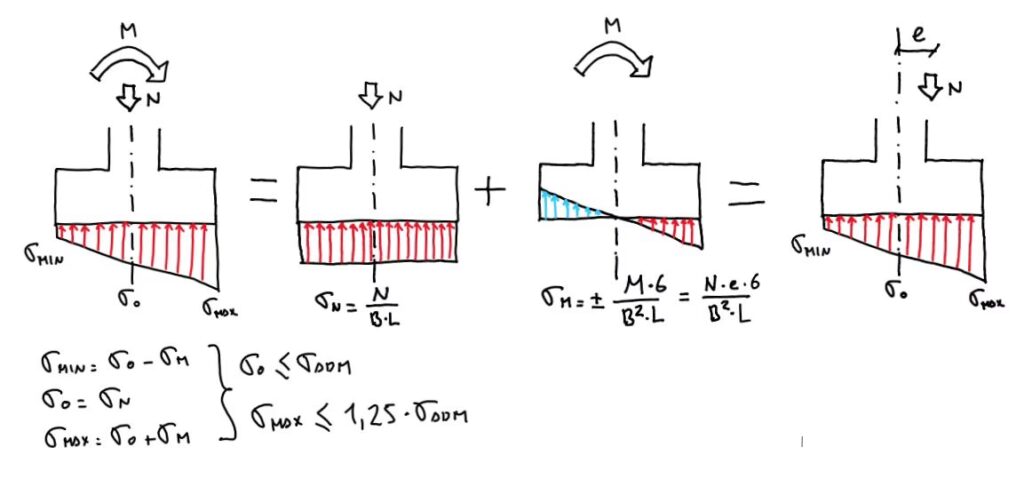

La distribución de tensiones bajo una zapata de dimensiones en planta `a·b` se describe clásicamente por la fórmula de Navier para secciones sometidas a flexión compuesta. Esta fórmula es fundamental para entender cómo se distribuyen las presiones en la base de la cimentación:

σ = (N / A) ± (Mx · y / Iy) ± (My · x / Ix)

Donde:

• σ es la tensión en un punto dado de la zapata.
• N es la carga vertical (axial).
• A es el área de la zapata.
• Mx y My son los momentos flectores respecto a los ejes x e y, respectivamente.
• x e y son las coordenadas del punto respecto al centro de gravedad de la sección.
• Ix e Iy son los momentos de inercia de la sección respecto a los ejes x e y.

Esta fórmula nos permite calcular las tensiones en cada esquina de la zapata, cuyos valores serán distintos debido a la acción de los momentos. Sin embargo, su validez está sujeta a una condición crucial: que no aparezcan resultados negativos. Esto se debe a que el terreno, por su naturaleza, no admite tracciones. Si la fórmula de Navier arroja un valor negativo, significa que en esa zona de la zapata se está produciendo un despegue del terreno, lo cual es inaceptable y requiere un ajuste en el cálculo.

El despegue ocurre cuando las cargas axiales son pequeñas y los momentos flectores son grandes, o, en otras palabras, cuando las excentricidades son significativas. Este fenómeno reduce el área efectiva de contacto entre la zapata y el suelo, concentrando las tensiones restantes en el área de apoyo, lo que puede llevar a un aumento crítico de la tensión máxima.

El Núcleo Central: Evitando Sorpresas

Para evitar el problema del despegue, es fundamental entender el concepto de núcleo central. El núcleo central de una sección es la región dentro de la cual la carga axial excéntrica puede aplicarse sin que se produzcan tensiones de tracción en ningún punto de la sección. Si la fuerza resultante de la carga vertical y los momentos cae dentro de este núcleo central, podemos garantizar que no habrá despegue del terreno y que toda la base de la zapata estará trabajando a compresión.

Para una sección rectangular, como la base de una zapata, el núcleo central tiene forma de rombo. Matemáticamente, no se producirán despegues cuando se cumplen las siguientes condiciones:

|ex| ≤ bx / 6

|ey| ≤ by / 6

Donde `ex` y `ey` son las excentricidades de la carga, y `bx` y `by` son las dimensiones de la zapata en planta que se oponen a los momentos `Mx` y `My` respectivamente. Cuando las excentricidades exceden estos límites, la carga sale del núcleo central, y el despegue es inminente, lo que complica el cálculo de la tensión máxima al reducirse el área efectiva de apoyo.

Los Ábacos de Hülsdünker: Una Solución Directa

El principal problema cuando se producen despegues es el proceso iterativo que se debe realizar. A medida que el área de apoyo se reduce por el despegue en la parte traccionada, la distribución de tensiones cambia, lo que a su vez puede modificar el área de despegue, y así sucesivamente. Este ciclo puede ser tedioso y propenso a errores si no se maneja correctamente.

Aquí es donde los ábacos de Hülsdünker, recogidos en las normas DIN alemanas, ofrecen una solución elegante y directa. Hülsdünker construyó un ábaco que tiene en cuenta esta reducción del área de apoyo de manera implícita, en función de las excentricidades relativas. Esto significa que podemos obtener la tensión máxima sin necesidad de realizar complejos cálculos iterativos.

Para utilizar el ábaco de Hülsdünker, necesitamos las dimensiones en planta de la zapata (bx y by), la carga vertical (N=V), y los momentos flectores (Mx y My). A partir de estos datos, calculamos las excentricidades relativas:

ε = ex / bx

δ = ey / by

Una vez obtenidas estas excentricidades relativas, se entra en el ábaco de Hülsdünker para determinar un parámetro adimensional μ. Este parámetro μ, que ya incorpora la reducción del área por despegue, permite determinar directamente la tensión máxima σ0 bajo la zapata mediante la siguiente expresión:

σ0 = μ · (N / (bx · by))

Este método es increíblemente valioso porque simplifica un cálculo que de otra manera sería muy laborioso, proporcionando una herramienta práctica para ingenieros y diseñadores de cimentaciones.

Ejemplo Práctico: Calculando con Hülsdünker

Para ilustrar la aplicación de los ábacos de Hülsdünker, consideremos un ejemplo práctico. Supongamos que tenemos una zapata cuadrada con las siguientes características:

• Dimensiones en planta: bx = by = 2 m
• Carga axial (vertical): N = 400 kN
• Momento flector en eje x: Mx = 200 kN·m
• Momento flector en eje y: My = 120 kN·m

Nuestro objetivo es calcular la tensión máxima σ0 bajo esta zapata.

Paso a Paso del Cálculo:

1. Cálculo de las excentricidades absolutas:
   Las excentricidades absolutas se obtienen dividiendo los momentos por la carga axial:
   ex = Mx / N = 200 kN·m / 400 kN = 0.5 m
ey = My / N = 120 kN·m / 400 kN = 0.3 m
2. Cálculo de las excentricidades relativas:
   Las excentricidades relativas son adimensionales y se obtienen dividiendo las excentricidades absolutas por las dimensiones correspondientes de la zapata:
   ε = ex / bx = 0.5 m / 2 m = 0.25
δ = ey / by = 0.3 m / 2 m = 0.15
3. Determinación del parámetro μ mediante el ábaco de Hülsdünker:
   Con los valores de ε = 0.25 y δ = 0.15, se procede a la lectura del ábaco de Hülsdünker. (Asumiendo la lectura del ábaco proporcionada en la fuente original):
   Para estos valores, se obtiene un parámetro μ = 4.2.
4. Cálculo de la tensión máxima σ0:
   Finalmente, la tensión máxima se calcula utilizando la fórmula de Hülsdünker:
   σ0 = μ · (N / (bx · by))
σ0 = 4.2 · (400 kN / (2 m · 2 m))
σ0 = 4.2 · (400 kN / 4 m²)
σ0 = 4.2 · 100 kN/m²
σ0 = 420 kN/m²

De esta forma tan directa y sin tener que realizar ningún proceso iterativo, se obtiene la tensión máxima bajo la zapata, teniendo en cuenta la posible reducción de la superficie de apoyo debido a los despegues. Este resultado es esencial para comparar con la capacidad portante admisible del terreno y verificar la seguridad de la cimentación.

Preguntas Frecuentes sobre la Tensión en Zapatas

¿Por qué es tan importante calcular la tensión máxima en una zapata?

Es fundamental porque nos permite verificar que la presión ejercida por la zapata sobre el terreno no exceda la capacidad portante admisible de este. Si la tensión máxima es demasiado alta, el terreno podría fallar, lo que resultaría en asentamientos excesivos, diferenciales o incluso la falla estructural de la edificación.

¿Qué significa flexión esviada o biaxial?

La flexión esviada o biaxial ocurre cuando una zapata está sometida a momentos flectores que actúan simultáneamente en dos direcciones perpendiculares (por ejemplo, Mx y My). Esto crea una distribución de tensiones más compleja bajo la zapata, que no es uniforme y puede llevar a la concentración de tensiones en las esquinas.

¿Qué es el 'núcleo central' y por qué es relevante?

El núcleo central es una región dentro de la base de la zapata donde la resultante de todas las cargas (vertical y momentos) debe caer para asegurar que no se produzcan tensiones de tracción en el terreno. Si la resultante cae fuera de este núcleo, una parte de la zapata se despegará del suelo, reduciendo el área de contacto efectiva y aumentando las tensiones en la zona restante.

¿Qué sucede si hay 'despegue' del terreno bajo la zapata?

Si se produce despegue, significa que el terreno no está trabajando a compresión en toda la superficie de la zapata. Esto reduce el área efectiva de apoyo, concentrando la carga en una superficie menor y, por lo tanto, aumentando significativamente la tensión máxima en esa zona. Si no se considera correctamente, esto puede llevar a un diseño inseguro.

¿Existen otros métodos además de Hülsdünker para este cálculo?

Sí, existen varios métodos. Uno de los más conocidos en el ámbito elástico es el uso de los ábacos de Teng, popularizados por J. Calavera. También hay métodos numéricos avanzados, como el análisis por elementos finitos, que permiten modelar con gran precisión la interacción suelo-estructura y los fenómenos de despegue y plasticidad del suelo.

¿Cuál es la principal ventaja de los ábacos de Hülsdünker?

La principal ventaja de los ábacos de Hülsdünker es que proporcionan una solución directa para el cálculo de la tensión máxima, incluso cuando se produce despegue del terreno, sin necesidad de realizar tediosos procesos iterativos. Esto los convierte en una herramienta muy eficiente y práctica para el diseño de cimentaciones.

¿Qué consecuencias tiene un cálculo incorrecto de la tensión máxima?

Un cálculo incorrecto puede llevar a un diseño de cimentación inseguro o antieconómico. Si la tensión máxima calculada es menor que la real, la cimentación podría sufrir asentamientos excesivos, fisuras o incluso fallar. Si es mayor de lo necesario, la zapata se sobredimensionaría, lo que implicaría un coste de material y construcción innecesariamente elevado.

Dominar el cálculo de la tensión máxima en zapatas, especialmente bajo condiciones de flexión esviada, es una habilidad indispensable para cualquier ingeniero civil. Los métodos como los ábacos de Hülsdünker nos proporcionan herramientas eficientes para abordar estos desafíos, asegurando la integridad y la seguridad de nuestras estructuras. La precisión en estos cálculos no solo es una cuestión de números, sino un compromiso con la durabilidad y la confianza en cada edificación que diseñamos.
