Encofrados: Moldeando el Futuro de la Construcción

En el vasto y complejo universo de la construcción, pocas estructuras son tan fundamentales y a la vez tan discretas como el encofrado. Es el arte de moldear, de dar vida a los diseños arquitectónicos y de ingeniería, conteniendo el hormigón fresco hasta que adquiere la forma y resistencia deseadas. Sin estas estructuras temporales, la edificación moderna tal como la conocemos sería impensable. Desde los cimientos de un hogar hasta las majestuosas torres que arañan el cielo, el encofrado es el silencioso héroe que garantiza la solidez y la estética de cada proyecto.

Acompáñenos en un profundo análisis de estas ingeniosas soluciones, explorando su evolución, sus componentes intrincados, la diversidad de tipos adaptados a cada desafío constructivo y, sobre todo, la innegociable importancia de la seguridad en su manejo y aplicación. Prepárese para descubrir cómo el encofrado no es solo un molde, sino una pieza clave en la eficiencia y la calidad de cualquier obra.

El Encofrado: Origen y Función Esencial en la Construcción Moderna

Un encofrado es, en esencia, una estructura habitualmente reutilizable, diseñada con el propósito de moldear in situ el vertido de hormigón o mortero fresco. Su función primordial es contener este material en su estado líquido o plástico hasta que se endurece o fragua, confiriéndole la forma, geometría y dimensiones específicas requeridas por el diseño estructural. Su origen se remonta a civilizaciones antiguas, con claros ejemplos de su uso en el Imperio Romano, donde se empleaba predominantemente la madera para construir estas armazones temporales.

Con el paso del tiempo y el avance tecnológico, los materiales y diseños de los encofrados han evolucionado drásticamente. Si bien la madera sigue siendo un material relevante, la actualidad se inclina hacia el uso de encofrados modulares prefabricados de metal, plástico o de fibras. También son comunes aquellos creados mediante vigas de madera o metálicas, y los sistemas reticulares, que se asemejan a un complejo mecano, compuesto por múltiples elementos que encajan a la perfección para formar la estructura deseada. Esta evolución no solo ha mejorado la eficiencia y la calidad de los acabados, sino que ha transformado radicalmente los procesos constructivos, haciendo posible la edificación de estructuras cada vez más complejas y de mayor envergadura.

Anatomía Detallada de un Encofrado: Componentes Clave

La composición de un encofrado puede variar significativamente según su tipo y el diseño específico para el cual está destinado. No obstante, en términos generales, podemos identificar tres componentes fundamentales que conforman la espina dorsal de cualquier sistema de encofrado: la superficie encofrante, el bastidor y el soporte o cimbrado del encofrado.

La Superficie Encofrante: La Piel que Define el Acabado

La superficie encofrante, también conocida como piel, tablero o plancha encofrante, es la parte del encofrado que entra en contacto directo con el hormigón fresco. Su importancia es capital, ya que es la responsable directa del aspecto, la textura, la calidad y, en última instancia, el acabado final de la superficie del muro o de la losa. Estos tableros pueden estar fabricados de acero, aunque en la práctica, los más comunes suelen ser de madera de abeto o abedul. Frecuentemente, estos tableros de madera están contrachapados y revestidos con una película fenólica. Esta capa protectora les confiere una excepcional resistencia al desgaste, a la corrosión y a la acción de los desencofrantes, que son productos químicos esenciales para evitar la adherencia del hormigón y facilitar una separación limpia una vez fraguado.

El Bastidor y el Soporte: Estructura, Resistencia y Estabilidad

En el caso de los encofrados modulares, especialmente aquellos diseñados para muros y pilares, el tablero fenólico se encuentra firmemente encajado en un bastidor metálico. Este bastidor está formado por perfiles metálicos y costillas, cuya combinación aporta una ligereza sorprendente a la vez que proporciona la resistencia y rigidez necesarias para soportar las diversas fuerzas generadas por la presión del hormigón fresco y para prevenir cualquier deformación indeseada. Estos paneles modulares están meticulosamente diseñados para ser unidos entre sí mediante grapas, permitiendo cubrir de forma eficiente toda la superficie a encofrar. La unión entre paneles se refuerza aún más mediante rigidizadores, que se colocan a diferentes alturas para asegurar la estabilidad del conjunto.

Para las uniones y articulaciones en las esquinas, se utilizan escuadras específicas (interiores y exteriores), además de otras escuadras diseñadas para facilitar el desencofrado. Cuando se presenta un espacio inferior a la dimensión mínima de un panel modular, se recurre a las compensaciones de chapa o de madera, que permiten cubrir y hormigonar la totalidad del espacio sin dejar vacíos. Para la manipulación de estos elementos pesados, los paneles cuentan con ganchos o grilletes de izado, facilitando su movimiento con grúas. En los encofrados a una cara, donde no es posible usar anclajes que atraviesen el muro, se emplea una estructura de soporte y resistencia a la presión del hormigón, conocida como cercha.

Por otro lado, los encofrados de vigas para muros y pilares presentan un conjunto de panel formado por perfiles, riostras y vigas de madera que actúan como soporte para el tablero. Diferentes regletas se utilizan para unir riostras y paneles, así como para su articulación y compensación de medidas. Además, estos paneles incorporan elementos de unión longitudinal. Para ensamblar estos paneles, las riostras y las vigas de madera se unen mediante uniones ortogonales. Al igual que los modulares, cuentan con ganchos de izado para su manipulación con grúa.

Un elemento crucial y común en los encofrados tanto modulares como de viga, especialmente para muros y pilares, son los tirantes o anclajes. Estos elementos reutilizables son vitales, ya que aportan al encofrado la resistencia necesaria para soportar la enorme presión del hormigón, manteniendo el espesor del muro constante entre las dos superficies paralelas del encofrado y evitando su separación.

Finalmente, para asegurar que el encofrado se mantenga perfectamente nivelado y en la posición correcta, se utilizan tensores y estabilizadores. Estos componentes tienen la función de alinear el encofrado y absorber los esfuerzos horizontales, como los provocados por el viento, garantizando la precisión dimensional y la seguridad de la estructura.

En el ámbito de los encofrados de losa, el sistema puede ser de varios tipos. El encofrado de losa modular o reticular, por ejemplo, está compuesto por elementos que encajan como un mecano. Otro tipo es el encofrado de vigas para losa, que utiliza elementos separados como vigas y cabezales. Destaca también el encofrado de mesa, un sistema que consiste en varios elementos premontados en forma de mesa que funcionan como una única unidad. Este último se caracteriza por su alto rendimiento, ya que permite manipular grandes superficies sin necesidad de montaje y desmontaje repetitivo.

Toda la estructura del encofrado horizontal debe estar soportada por puntales o cimbras, que actúan como apeo, transmitiendo las cargas a los forjados inferiores o directamente al terreno. Los puntales, elementos telescópicos y regulables, transmiten cargas verticales y suelen ser de acero o aluminio. Las cimbras, por su parte, son apeos utilizados a alturas donde los puntales convencionales no son suficientes. Se distinguen por soportar tanto cargas verticales como horizontales, dotando al encofrado de una mayor estabilidad transversal, siendo indispensables tanto en edificación como en obra civil.

Ventajas y Características Fundamentales de los Encofrados Modernos

Los encofrados contemporáneos están diseñados bajo estrictos criterios que buscan optimizar el rendimiento, la seguridad y la calidad en la construcción. Sus principales características y ventajas son:

• Resistencia y Estabilidad: Es la característica primordial. Un encofrado debe ser capaz de soportar todas las cargas que actúan sobre él, incluyendo el empuje del hormigón fresco, el peso de las armaduras, la fuerza de compactación del hormigón, las sobrecargas de uso durante el hormigonado y las acciones horizontales como el viento. Además de resistir estas fuerzas, el encofrado debe ser resistente a la abrasión del hormigón y a la acción de desencofrantes y aditivos químicos.
• Estanqueidad y Acabado: La estanqueidad es vital para evitar las fugas de lechada del hormigón, lo que garantiza un buen acabado superficial. La textura de la cara encofrante o tablero juega un papel crucial en la calidad estética final de la superficie de hormigón.
• Seguridad: Los encofrados deben estar diseñados y fabricados priorizando la seguridad en obra. Su utilización no debe representar un peligro para los operarios durante las fases de montaje, hormigonado y desencofrado. Antes de su lanzamiento al mercado, deben superar rigurosas pruebas de calidad.
• Funcionalidad y Ergonomía: Para maximizar la productividad en obra, los encofrados deben ser fáciles de usar, proporcionando a los operarios una mayor ergonomía y manejabilidad de los sistemas, reduciendo el esfuerzo físico y el tiempo de ejecución.
• Productividad y Rentabilidad: Es altamente recomendable que los sistemas de encofrado sean versátiles y compatibles con otros productos y sistemas de seguridad. La composición por piezas reutilizables es un factor clave para lograr una mayor rentabilidad en el proyecto, ya que reduce la necesidad de adquirir nuevo material en cada fase o proyecto.
• Sostenibilidad: Afortunadamente, el uso de materiales reciclables en la fabricación de encofrados es una tendencia creciente y bienvenida. Esto contribuye a reducir el impacto ambiental derivado de la explotación de recursos naturales. Ejemplos incluyen el uso de acero reciclado o madera con certificado de Cadena de Custodia FSC® (Forest Stewardship Council), que garantiza la trazabilidad de productos forestales de fuentes sostenibles.

Clasificación de Encofrados: Adaptabilidad a Cada Proyecto

Existen múltiples criterios para clasificar los encofrados, pero una de las más lógicas y útiles se basa en su funcionalidad y la aplicación específica en la obra:

1. Encofrado de Muros y Pilares (Encofrado Vertical)

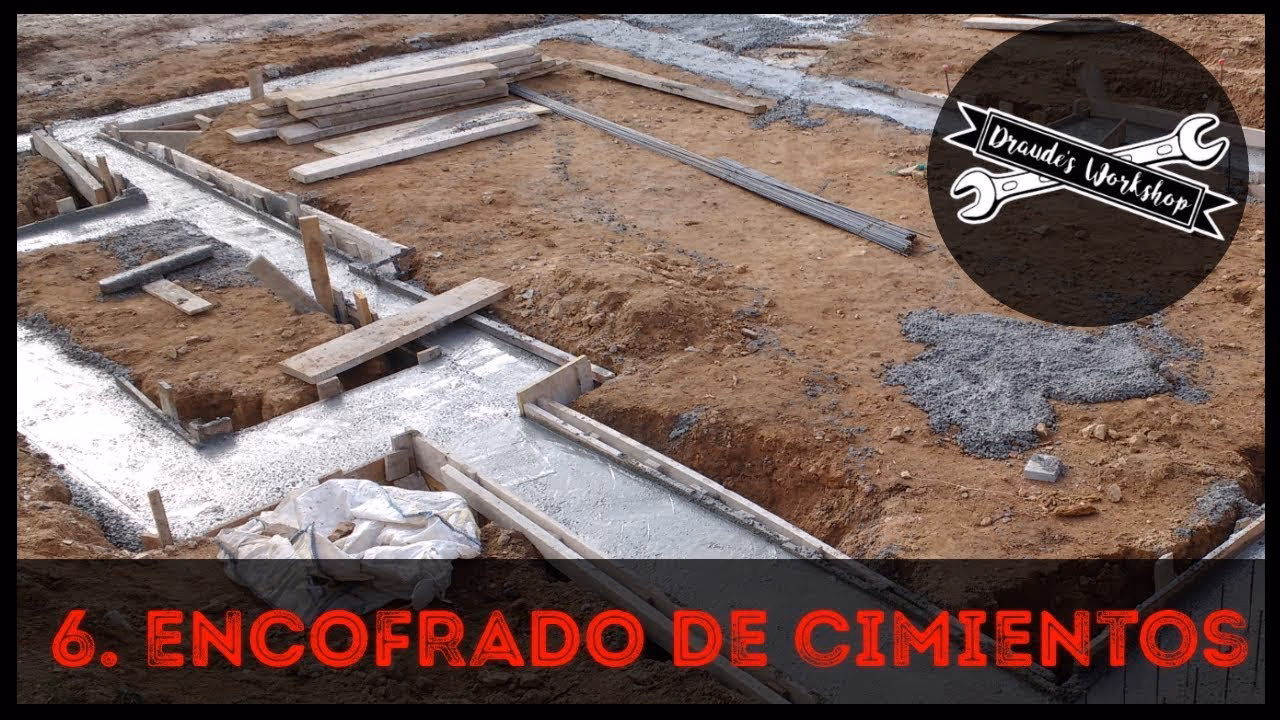

Este es el tipo de encofrado vertical por excelencia, utilizado tanto en la edificación como en la obra civil. Permite la ejecución de muros y pilares de hormigón, pilas, hastiales, cimientos, zapatas y estribos, entre otros elementos. Se adapta a diversas geometrías, ya sean planas o curvas, y puede ser configurado para encofrar a una o dos caras, según las necesidades del diseño estructural.

2. Encofrado Horizontal (Planchada o Losa)

Conocido también como planchada o encofrado de losa o forjado de hormigón, este sistema se emplea para la creación de estructuras horizontales. Estas pueden ser losas macizas, aligeradas, inclinadas, vigas de cuelgue, capiteles o voladizos. Su diseño permite soportar el peso del hormigón y las cargas de trabajo hasta que la losa adquiere su resistencia definitiva.

3. Encofrados Trepantes: Elevando la Construcción

Los encofrados verticales trepantes son indispensables para la ejecución de proyectos que alcanzan una determinada altura, tanto en edificación (torres, rascacielos, núcleos de ascensor, pilas) como en obra civil (pilonos de puente, presas). Estos sistemas permiten el avance vertical progresivo del encofrado a medida que se eleva la estructura. Los encofrados trepantes pueden ser de tipo convencional, guiados o autotrepantes, ofreciendo soluciones para diferentes escalas y complejidades.

4. Encofrados de Puentes: Soluciones para Grandes Infraestructuras

Para los complejos proyectos de obra civil como la construcción de puentes y viaductos, se emplean tipos de encofrado altamente especializados. La elección depende del método constructivo específico para cada tipología de puente. Algunos ejemplos incluyen las cimbras llenas o cuajadas, cimbras porticadas, cimbras autolanzables, carros de avance, y sistemas para puentes en arco, puentes empujados por dovelas sucesivas o el lanzamiento de dovelas prefabricadas.

5. Encofrados de Túneles: Ingeniería Subterránea

La construcción de túneles, ya sean a cielo abierto (falsos túneles) o túneles en mina, requiere un tipo de encofrado muy específico. Se trata de carros de encofrado configurables y móviles, diseñados para avanzar progresivamente a lo largo del túnel a medida que se excava y se hormigona el revestimiento, garantizando la forma y estabilidad de la estructura subterránea.

La Seguridad en los Encofrados: Un Pilar Fundamental

La seguridad en obra es un aspecto innegociable en el diseño y utilización de encofrados. Estos sistemas deben incorporar elementos de seguridad que no solo mejoren las condiciones de trabajo, sino que también contribuyan al rendimiento general durante la ejecución de la obra. Antes de ser lanzados al mercado, los encofrados deben someterse a rigurosas pruebas de calidad que certifiquen su cumplimiento con las normativas de seguridad.

Además, es imperativo que el montaje, la utilización, el mantenimiento y el desmontaje de los encofrados se realicen siempre de acuerdo con las instrucciones precisas del fabricante. Esto incluye respetar las acciones de cálculo especificadas en la documentación técnica que acompaña a cada sistema de encofrado, soporte y apuntalamiento. La dirección y supervisión del montaje por parte de técnicos cualificados es una exigencia que no puede pasarse por alto.

Los sistemas de seguridad integrados en los encofrados son variados e incluyen barandillas de seguridad para bordes de losa o forjado, redes bajo forjado para atrapar caídas, plataformas de trabajo seguras para el hormigonado de muros y pantallas de protección perimetral para trabajos a gran altura. El diseño y la fabricación de estos elementos de seguridad son un punto clave que diferencia a los fabricantes líderes, quienes invierten en innovación para ofrecer soluciones que protejan eficazmente a los trabajadores.

Un ejemplo destacado de innovación en seguridad es el diseño de cabezales de caída en encofrados de losa (como el sistema ONADEK). Estos permiten un desencofrado rápido y seguro al descender el cabezal unos centímetros, facilitando la recuperación del material sin que este caiga al suelo. Esto no solo incide directamente en la seguridad de los trabajadores, sino que también previene el deterioro del material, aumentando su vida útil.

Otro claro ejemplo es el sistema trepante guiado RKS, que prioriza el rendimiento y la seguridad. Este sistema permite el izado seguro de los paneles de encofrado sin despegar la estructura del muro. Esto asegura que la maniobra de trepado se realice sin ningún tipo de balanceo, de forma segura, incluso en circunstancias meteorológicas adversas, un factor crítico en la construcción de grandes alturas.

¿Quién es el Responsable del Montaje y Desmontaje de un Encofrado?

Las labores de montaje y desencofrado son tareas que requieren un alto grado de especialización y atención. Por ello, deben ser realizadas exclusivamente por personal cualificado y con experiencia demostrada en estas tareas. Es crucial que todo el proceso se lleve a cabo bajo la estricta vigilancia, control y dirección de una persona competente, es decir, un profesional con los conocimientos y la autoridad necesarios para asegurar que se sigan los procedimientos correctos y se cumplan todas las medidas de seguridad. Esta supervisión garantiza no solo la integridad de la estructura, sino también la seguridad de todos los trabajadores involucrados.

Tabla Comparativa: Materiales Comunes en Encofrados

Preguntas Frecuentes sobre Encofrados

¿Cuál es el propósito principal de un encofrado en la construcción?

El propósito principal de un encofrado es actuar como un molde temporal para el hormigón o mortero fresco. Lo contiene y le da la forma y geometría deseadas hasta que el material fragua y endurece, adquiriendo la resistencia necesaria para soportar su propio peso y las cargas adicionales.

¿De qué materiales se fabrican los encofrados modernos?

Aunque históricamente la madera fue el material principal, los encofrados modernos se fabrican predominantemente con una combinación de materiales. Esto incluye metal (acero y aluminio), plástico, madera (abeto, abedul, contrachapados fenólicos) y, en algunos casos, fibras compuestas. La elección del material depende de la aplicación específica, la durabilidad requerida y el tipo de acabado deseado.

¿Qué es un encofrado trepante y cuándo se utiliza?

Un encofrado trepante es un sistema de encofrado vertical que se utiliza para la construcción de estructuras de gran altura, como rascacielos, núcleos de ascensores, pilonos de puentes o presas. Su característica distintiva es que permite el avance progresivo del encofrado hacia arriba a medida que se hormigona la estructura, sin necesidad de desmontar y volver a montar el sistema desde cero en cada nivel.

¿Qué medidas de seguridad son importantes al trabajar con encofrados?

La seguridad es crucial. Las medidas importantes incluyen: el uso de sistemas de protección colectiva como barandillas de seguridad y redes; la capacitación y cualificación del personal cualificado; el seguimiento estricto de las instrucciones del fabricante para el montaje, uso y desmontaje; la supervisión constante por parte de una persona competente; y el uso de equipos de protección individual (EPI) adecuados. El diseño del encofrado también debe incluir criterios de seguridad para prevenir accidentes.

¿Son reutilizables los encofrados?

Sí, la mayoría de los encofrados modernos están diseñados para ser estructuras reutilizables. La reutilización es una ventaja clave en términos de rentabilidad y sostenibilidad en la construcción. Los sistemas modulares, de metal, plástico y los de vigas están pensados para ser utilizados múltiples veces en diferentes proyectos o en distintas fases de una misma obra, siempre que se les dé el mantenimiento adecuado.
