Encofrado de Zapatas: Clave en Cimentaciones

En el vasto y complejo universo de la construcción, cada detalle cuenta para asegurar la solidez y durabilidad de una edificación. Entre los elementos fundamentales que a menudo pasan desapercibidos para el ojo inexperto, pero que son absolutamente críticos para la integridad estructural, se encuentra el sistema de encofrado para zapatas de cimentación. Estas zapatas, que son la base sobre la que descansa todo el peso de una estructura, requieren una precisión y una contención impecables durante el proceso de fraguado del hormigón. Sin un encofrado adecuado, la forma, las dimensiones y, en última instancia, la capacidad portante de la cimentación se verían comprometidas, poniendo en riesgo la estabilidad de toda la obra. En este artículo, exploraremos en profundidad qué es este sistema, cuándo y por qué se utiliza, y las diferentes metodologías, incluyendo la fascinante opción del encofrado perdido, que están revolucionando las prácticas constructivas.

¿Qué es el Sistema de Encofrado para Zapata de Cimentación?

El sistema de encofrado para zapata de cimentación es una estructura auxiliar temporal que se utiliza para contener el hormigón fresco, dándole la forma y las dimensiones deseadas hasta que este adquiere la resistencia suficiente para sostenerse por sí mismo. Es, en esencia, el molde que garantiza que la zapata de cimentación cumpla con las especificaciones de diseño y sea capaz de soportar las cargas que se le transmitirán desde la estructura superior.

Características Técnicas y Componentes Clave

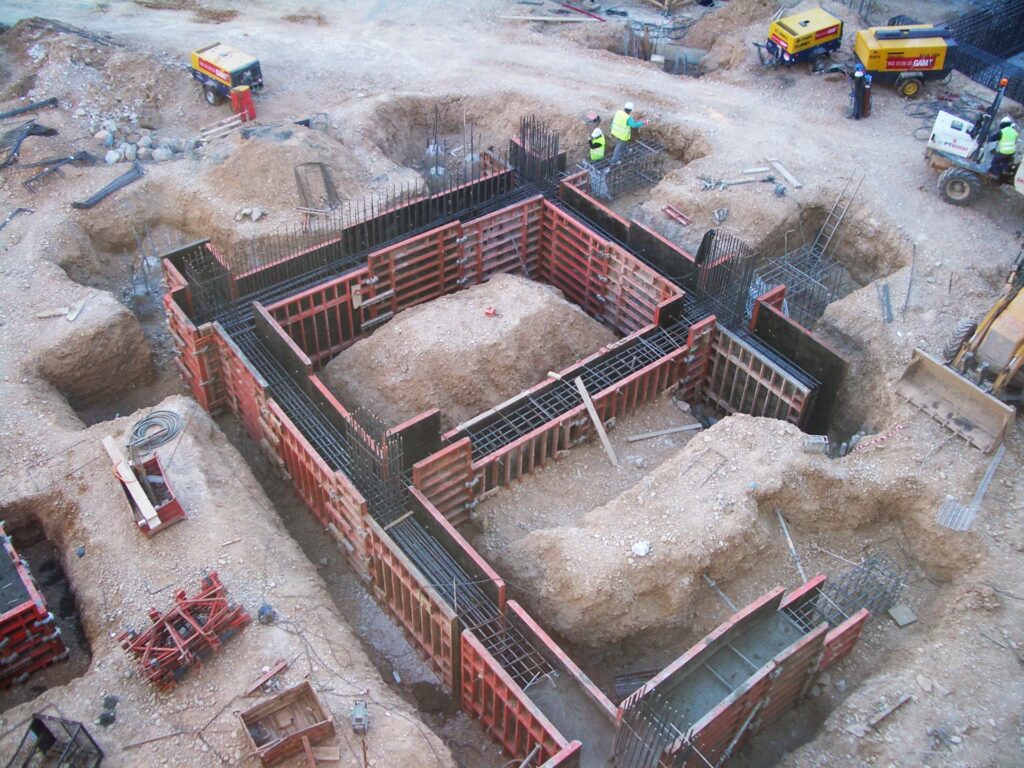

Cuando hablamos de un sistema de encofrado recuperable metálico para zapatas, nos referimos a una solución diseñada para ser reutilizada múltiples veces, optimizando así los costos y el impacto ambiental a largo plazo. Sus características principales incluyen:

• Paneles Metálicos: Son los elementos principales que conforman la superficie en contacto con el hormigón. Su naturaleza metálica les confiere una gran resistencia, durabilidad y la capacidad de producir superficies de hormigón con un acabado de alta calidad.
• Amortización: Estos sistemas están diseñados para ser altamente duraderos, con una vida útil que puede superar los 200 usos. Esto los convierte en una inversión rentable para empresas constructoras con un volumen constante de proyectos.
• Elementos de Sustentación, Fijación y Acodalamientos: Más allá de los paneles, el sistema incluye una serie de componentes esenciales que garantizan su estabilidad y rigidez durante el vertido y fraguado del hormigón. Estos incluyen:
  • Sustentación: Piezas que soportan el peso del encofrado y el hormigón.
  • Fijación: Componentes que unen los paneles entre sí y aseguran la forma deseada.
  • Acodalamientos: Elementos de arriostramiento que contrarrestan las presiones laterales del hormigón fresco, evitando deformaciones.
• Líquido Desencofrante: Una sustancia vital que se aplica a la superficie interna del encofrado antes del vertido del hormigón. Su función es crear una barrera que impida la adherencia del hormigón al encofrado, facilitando un desencofrado limpio y sin daños tanto para la estructura de hormigón como para los paneles del encofrado.

Normativa de Aplicación y Criterios de Medición

La ejecución de cualquier sistema de encofrado debe adherirse estrictamente a las normativas vigentes para garantizar la seguridad y la calidad de la obra. En España, la normativa principal de aplicación es el Código Estructural. Este código establece los requisitos técnicos y de calidad que deben cumplir las estructuras de hormigón, incluyendo los encofrados.

En cuanto a la medición, tanto en la fase de proyecto como en la de obra, se considera la superficie de encofrado que entra en contacto directo con el hormigón. En proyecto, esta medición se basa en la documentación gráfica y los planos; en obra, se mide la superficie real ejecutada, asegurando que se ajuste a las especificaciones.

Proceso de Ejecución del Encofrado

El montaje y desmontaje de un sistema de encofrado para zapatas sigue un proceso meticuloso para asegurar su correcta funcionalidad y la calidad del resultado final:

1. Condiciones Previas del Soporte: Antes de cualquier montaje, es imprescindible verificar que las excavaciones para las zapatas estén no solo abiertas, sino también en las condiciones óptimas de dimensiones y características del terreno requeridas para el encofrado.
2. Limpieza y Preparación del Plano de Apoyo: La superficie donde se apoyará el encofrado debe estar limpia y nivelada para garantizar la estabilidad y la precisión de la forma final de la zapata.
3. Replanteo: Esta fase es crucial. Consiste en trasladar las dimensiones y la ubicación exacta de las zapatas del plano al terreno, marcando con precisión dónde se colocarán los paneles del encofrado. Un replanteo preciso es la base de una cimentación bien ejecutada.
4. Aplicación del Líquido Desencofrante: Una vez que las superficies de los paneles están limpias, se aplica el líquido desencofrante de manera uniforme, cubriendo todas las áreas que estarán en contacto con el hormigón.
5. Montaje del Sistema de Encofrado: Se procede a ensamblar los paneles metálicos siguiendo el diseño del replanteo, asegurando que encajen perfectamente y formen el molde deseado para la zapata.
6. Colocación de Elementos de Sustentación, Fijación y Acodalamiento: A medida que se montan los paneles, se instalan todos los elementos de soporte, fijación y arriostramiento necesarios para que el encofrado resista la presión hidrostática del hormigón fresco sin deformarse.
7. Aplomado y Nivelación del Encofrado: Con el encofrado ya montado, se verifica su verticalidad (aplomado) y su horizontalidad (nivelación) con instrumentos de precisión. Cualquier desviación en esta etapa resultará en una zapata irregular.
8. Desmontaje del Sistema de Encofrado: Una vez que el hormigón ha alcanzado la resistencia necesaria (generalmente después de 24-48 horas, dependiendo del tipo de hormigón y las condiciones ambientales), se procede al cuidadoso desmontaje del encofrado. Este proceso debe hacerse con precaución para no dañar la superficie del hormigón.
9. Limpieza y Almacenamiento del Encofrado: Tras el desmontaje, los paneles y demás componentes se limpian a fondo para eliminar cualquier residuo de hormigón y se almacenan adecuadamente para su futuro uso, maximizando su vida útil.

Condiciones de Terminación

El objetivo final de un buen encofrado es obtener una superficie de hormigón impecable. Las superficies que quedarán vistas no deben presentar imperfecciones, como burbujas, porosidad excesiva o desalineaciones. Esto no solo es una cuestión estética, sino también funcional, ya que una superficie lisa y uniforme es indicativa de un hormigón bien compactado y sin patologías.

¿Cuándo es Necesario Encofrar una Cimentación y sus Alternativas?

Si bien el encofrado es una herramienta fundamental, no todas las cimentaciones requieren la misma intensidad de encofrado. En muchos casos, las cimentaciones se pueden hormigonar directamente contra el terreno. Sin embargo, hay situaciones específicas donde el encofrado se vuelve indispensable:

Terrenos Blandos o Desmoronables

Cuando el terreno es blando o inconsistente, y las paredes de las zanjas o pozos tienden a desmoronarse, formando taludes naturales con ángulos pronunciados (por ejemplo, hasta 45º), es absolutamente necesario utilizar encofrado. Esto es crucial para mantener la geometría de la cimentación y evitar un desperdicio excesivo de hormigón. Aunque el costo inicial del encofrado pueda parecer elevado, a menudo se compensa con el ahorro significativo en la cantidad de hormigón utilizado, que de otro modo se perdería rellenando cavidades irregulares en el terreno.

Cimentaciones Ligeramente Elevadas

En terrenos firmes donde la excavación puede mantener paredes verticales, pero la cimentación queda ligeramente elevada sobre el nivel del terreno, se necesitan tableros o paneles para compensar esta diferencia de altura. En estos casos, los tableros se colocan junto con barras de hinca que los fijan al terreno. Para contrarrestar la presión del hormigón, es importante que la distancia en la base del encofrado (a) sea ligeramente inferior a la superior (b), generando una ligera conicidad que mejora la estabilidad.

Terrenos Rocosos

Aunque parezca contraintuitivo, en ocasiones, trabajar con terreno rocoso puede hacer más económico el uso de encofrado. Si bien excavar en roca hasta la cota de asiento de la cimentación (mediante voladuras o martillos hidráulicos) es una opción, a menudo resulta más rentable encofrar sobre este nivel. Esto evita la necesidad de excavar individualmente cada cimiento en la roca, lo que puede ser un proceso lento y costoso.

Tipos de Encofrado para Cimentaciones: Del Tradicional al Perdido

A lo largo de la historia de la construcción, se han desarrollado diversas técnicas y materiales para el encofrado de cimentaciones, cada una con sus propias ventajas y aplicaciones.

Encofrado Tradicional de Madera

Durante mucho tiempo, el encofrado tradicional realizado completamente en madera ha sido la opción predominante. Este sistema se caracteriza por:

• Entablado: Se construye un armazón con tablas de madera para contener el hormigón. Estas tablas se fijan a elementos estructurales llamados costillas, costales o costeros, que proporcionan la rigidez necesaria.
• Carreras: Para asegurar la alineación longitudinal del tablero, se utilizan carreras, ya que las tablas individuales por sí solas carecen de la rigidez suficiente para mantener la rectitud.
• Tornapuntas: Los encofrados de ambas caras de la zapata continua, comúnmente llamados costeros, se nivelan y se mantienen en posición mediante tornapuntas, que son elementos diagonales que los arriostran contra el terreno o estructuras adyacentes.
• Evolución de los Materiales: Si bien históricamente se usaban tablas individuales, cuya colocación resultaba laboriosa, hoy en día es común utilizar tableros de madera monocapa o tricapa de dimensiones estándar (por ejemplo, 1,00 x 0,50 m y 2,00 x 0,50 m) para la superficie en contacto con el hormigón. Los elementos restantes, como costillas y carreras, a menudo siguen fabricándose con tablones y tabloncillos.

Para contrarrestar la intensa presión que ejerce el hormigón fresco, se instalan tirantes o latiguillos que unen los dos costeros. Dada que la altura del encofrado de zapatas suele ser limitada, y por ende la presión también lo es, a menudo es suficiente utilizar alambres tensados por torsión para atirantar. La separación entre los costeros se mantiene mediante codales, que son piezas que se ajustan a medida que se vierten las sucesivas capas de hormigón. Para sujetar los tableros enfrentados, se utilizan varillas corrugadas (de 6 a 8 mm de diámetro) que atraviesan todo el encofrado, con “ranas” o “perrillos” en los extremos que actúan como tope. Estas “ranas” se fijan a la varilla mediante dientes que impiden su desplazamiento. Para la recuperación de la varilla, esta puede alojarse en un tubo plástico o bien colocarse por el exterior.

Alternativas al Encofrado de Madera

Además de la madera, existen otras soluciones para el encofrado de cimentaciones:

• Paneles de Chapa o Encofrado Tipo Marco: Similar a los sistemas metálicos recuperables mencionados al inicio, estos paneles ofrecen una gran durabilidad y un acabado liso, siendo una opción común en proyectos de mayor envergadura.

El Encofrado Perdido: Una Solución Innovadora y Eficiente

El concepto de encofrado perdido se refiere a aquellos sistemas que, una vez vertido el hormigón, no se desmontan, sino que quedan incorporados permanentemente a la estructura. Esta alternativa ha ganado popularidad debido a sus numerosas ventajas:

• Materiales Comunes: Las opciones más extendidas para encofrado perdido incluyen:
• Polipropileno Alveolar: Un material ligero y resistente que se moldea en paneles con celdas internas.
• Mallazos con Barras y Lámina de Polietileno: Consiste en una estructura de malla metálica que se recubre con una lámina de polietileno para contener el hormigón.
• Muretes de Ladrillo o Bloques de Hormigón: Para cimientos de poca altura, es posible construir un murete de ladrillo o bloques de hormigón que actúa como encofrado y queda enterrado. Sin embargo, con este tipo de encofrado, se debe tener mucha precaución, ya que la altura del hormigón fresco puede generar un empuje considerable que podría romperlo si no está bien arriostrado.
• Ventajas Clave del Encofrado Perdido:
• Facilidad de Instalación: Debido a su peso reducido y diseño modular, son extremadamente fáciles y rápidos de instalar, lo que acelera los tiempos de ejecución en obra.
• No Necesidad de Desencofrado: Esta es su principal ventaja. Al no requerir desmontaje, se ahorra una considerable cantidad de tiempo y mano de obra.
• No Necesidad de Limpieza: Al no recuperarse, los encofrados perdidos eliminan la laboriosa tarea de limpieza para un nuevo uso.
• Ausencia de Fugas de Cemento Líquido: Los sistemas modernos de encofrado perdido están diseñados para ser herméticos, evitando la pérdida de lechada de cemento, lo que asegura un hormigón más homogéneo y resistente.
• Protección Adicional al Hormigón: En entornos con aguas subterráneas agresivas o suelos corrosivos, el elemento plástico del encofrado perdido (como el polipropileno o el polietileno) puede servir como una capa de protección adicional para el hormigón, prolongando su vida útil y resistencia.

Tabla Comparativa: Encofrado Recuperable Metálico vs. Encofrado Perdido

Para comprender mejor las diferencias entre estas dos soluciones, presentamos una tabla comparativa:

Preguntas Frecuentes (FAQs) sobre Encofrados de Zapatas

¿Por qué es importante el líquido desencofrante?

El líquido desencofrante es crucial porque crea una barrera entre el hormigón y la superficie del encofrado. Sin él, el hormigón se adheriría firmemente al molde, haciendo el desencofrado extremadamente difícil y propenso a dañar tanto la superficie de la zapata como los paneles del encofrado. Garantiza un desencofrado limpio, preservando la calidad del acabado y la vida útil de los materiales del encofrado.

¿Qué es el replanteo en el proceso de encofrado?

El replanteo es la fase en la que se transfieren las dimensiones y la ubicación exactas de la zapata desde los planos de diseño al terreno real. Se marcan los ejes, los límites y los niveles precisos donde se construirá la cimentación. Un replanteo preciso es fundamental porque cualquier error en esta etapa se reflejará directamente en la forma y posición final de la zapata, afectando la alineación de toda la estructura.

¿Cuál es la vida útil de un encofrado metálico recuperable?

Los sistemas de encofrado metálico recuperable están diseñados para ser altamente duraderos. Su vida útil se mide en número de usos, y se estima que pueden ser amortizados en al menos 200 utilizaciones, e incluso más si se les da un mantenimiento y almacenamiento adecuados. Esto los convierte en una inversión rentable para empresas constructoras con proyectos continuos.

¿Puede el encofrado perdido afectar la resistencia del hormigón?

No, el encofrado perdido, cuando se diseña y utiliza correctamente, no afecta negativamente la resistencia del hormigón. De hecho, en algunos casos, como con el polipropileno o el polietileno, puede incluso ofrecer una protección adicional al hormigón contra agentes externos agresivos presentes en el suelo, lo que contribuye a su durabilidad a largo plazo. Es importante asegurarse de que el material del encofrado perdido sea compatible con el hormigón y no reaccione químicamente con él.

¿Es siempre más económico el encofrado perdido que el tradicional?

No siempre. La economía del encofrado perdido depende de varios factores. Si bien reduce significativamente los costos de mano de obra y tiempo al eliminar el desencofrado y la limpieza, el costo del material en sí es de un solo uso. Para proyectos pequeños o donde la reutilización de encofrados recuperables no es viable, puede ser más económico. Sin embargo, en proyectos a gran escala con muchas zapatas idénticas donde el encofrado recuperable puede ser utilizado cientos de veces, la inversión inicial se diluye y puede resultar más rentable a largo plazo.

En conclusión, el sistema de encofrado para zapatas de cimentación es un pilar fundamental en la construcción moderna. Ya sea a través de robustos sistemas metálicos recuperables o de las innovadoras soluciones de encofrado perdido, su correcta implementación garantiza la precisión, la resistencia y la durabilidad de las cimentaciones, asegurando así la estabilidad de nuestras edificaciones. La elección entre un sistema u otro dependerá de las características específicas de cada proyecto, las condiciones del terreno y la eficiencia deseada en la obra.
