Zapatas Aisladas: Guía Esencial para su Construcción

En el vasto universo de la construcción, pocas estructuras son tan fundamentales y, a la vez, tan discretas como las zapatas. Estos elementos, a menudo ocultos bajo tierra, son la base sobre la que se asienta cualquier edificación, transfiriendo las cargas de la estructura al terreno de manera segura y eficiente. Comprender sus características y el proceso de su construcción es esencial para garantizar la estabilidad y durabilidad de cualquier proyecto.

En este artículo, exploraremos en detalle las especificaciones clave de las zapatas, centrándonos en un tipo específico: las zapatas aisladas, y desglosaremos cada uno de sus componentes vitales para asegurar una cimentación robusta y fiable. Las zapatas aisladas son la solución más común y económica para transmitir las cargas de columnas individuales a un terreno con buena capacidad portante, distribuyendo el peso de manera efectiva y evitando asentamientos diferenciales que podrían comprometer toda la estructura. En el proyecto que nos ocupa, se contempla la construcción de un total de 11 zapatas aisladas, lo que nos da una idea de la magnitud y distribución de las cargas a soportar en esta edificación.

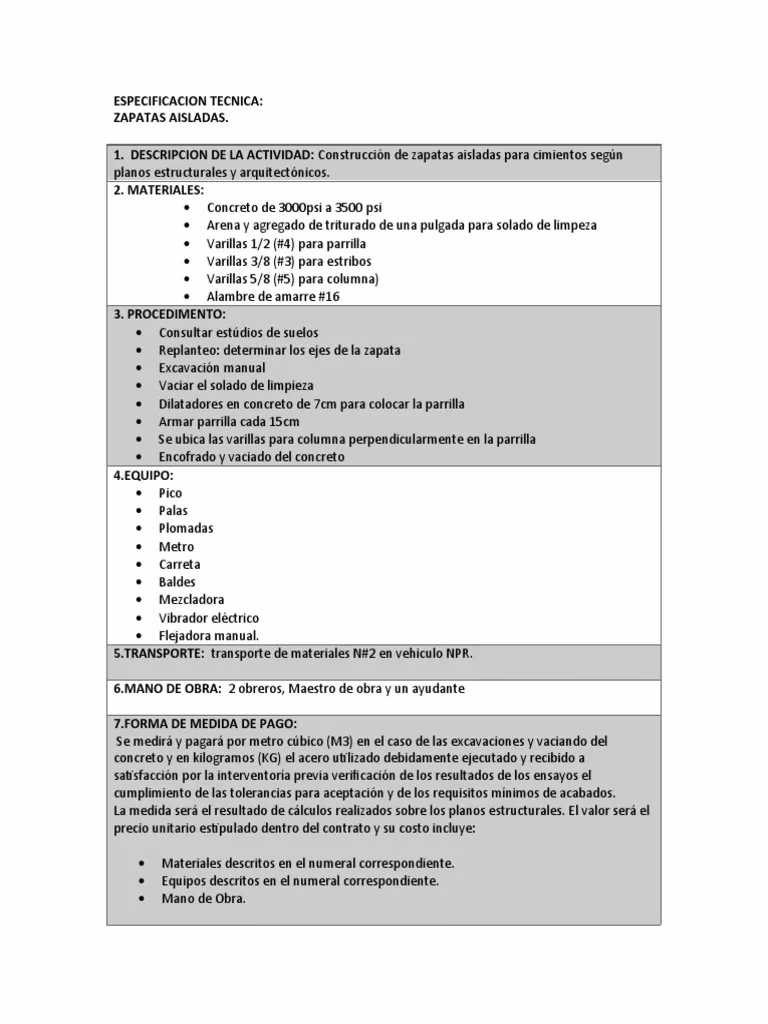

La Armadura de la Zapata: El Esqueleto de Acero

La armadura o parrilla de refuerzo, es el esqueleto interno de la zapata, crucial para soportar las fuerzas de tracción y garantizar la integridad estructural. Según las especificaciones, esta armadura debe tener unas dimensiones de 55 cm de largo por 55 cm de ancho. Estas medidas no son arbitrarias; son el resultado de cálculos ingenieriles que consideran las cargas que descenderán por las columnas y la capacidad portante del suelo. La precisión en su fabricación y colocación es vital, ya que cualquier desviación podría comprometer la distribución uniforme de las tensiones y, en consecuencia, la resistencia de la zapata.

Además, se especifica que las zapatas deben estar hechas de una sola parrilla. Esto simplifica el proceso de armado y vertido del concreto, al reducir la complejidad de la malla de refuerzo. Sin embargo, una parrilla simple requiere una correcta disposición de las barras para asegurar la transferencia de esfuerzos en todas las direcciones necesarias, especialmente en el centro de la zapata, donde se concentra la carga de la columna. El acero de refuerzo, generalmente corrugado, proporciona la resistencia a la tracción que el concreto por sí solo no posee, creando un elemento compuesto que es excepcionalmente fuerte tanto a la compresión como a la tracción.

La Excavación: El Primer Paso Hacia la Firmeza

Antes de colocar cualquier elemento estructural, el terreno debe ser preparado adecuadamente. Para nuestras zapatas aisladas, se requieren excavaciones de 60 cm de largo, 60 cm de ancho y 65 cm de profundidad. Estas dimensiones de la excavación son ligeramente mayores que las de la armadura y la propia zapata de concreto, lo cual es fundamental. Los 5 cm de holgura a cada lado (60 cm de excavación vs. 55 cm de armadura) permiten un trabajo más cómodo y preciso, asegurando que haya espacio suficiente para la colocación de formaletas si fuesen necesarias, y para la correcta distribución del concreto alrededor de la armadura.

La profundidad de 65 cm es un aspecto crítico. Esta profundidad permite alcanzar una capa de suelo con la capacidad portante adecuada, evitando problemas futuros de asentamientos diferenciales y asegurando que la zapata esté por debajo del nivel de congelación (en climas fríos, para evitar el levantamiento por heladas) o de la capa de suelo orgánico superficial, que es inherentemente inestable y no apto para soportar cargas estructurales pesadas. Una excavación bien ejecutada es la garantía de que la zapata se asiente sobre un terreno firme y homogéneo, lo que es la base de la estabilidad de toda la edificación.

El Recubrimiento de Concreto: Protección y Longevidad

Uno de los aspectos más importantes para la longevidad de una zapata es el recubrimiento de concreto. Las especificaciones indican un recubrimiento de 10 cm en la parte inferior y 5 cm a cada lado. Este recubrimiento cumple varias funciones esenciales:

• Protección contra la corrosión: El acero de la armadura es susceptible a la oxidación si entra en contacto directo con la humedad y el oxígeno presentes en el suelo. El concreto crea una barrera alcalina que protege el acero, prolongando significativamente la vida útil de la zapata y, por ende, de toda la estructura.
• Adherencia y trabajo conjunto: Asegura una adecuada adherencia entre el acero y el concreto, permitiendo que trabajen juntos como un solo elemento monolítico, distribuyendo eficazmente las cargas. Sin un buen recubrimiento, el acero podría deslizarse dentro del concreto, perdiendo su función de refuerzo.
• Resistencia al fuego: Aunque las zapatas estén bajo tierra, un buen recubrimiento mejora la resistencia de la estructura ante altas temperaturas, proporcionando una capa adicional de protección al acero.
• Distribución de tensiones: Ayuda a distribuir uniformemente las cargas que se transmiten al terreno, evitando concentraciones de esfuerzo que podrían generar fallas.

El espesor del recubrimiento inferior (10 cm) es mayor que el lateral (5 cm) debido a que la parte inferior de la zapata está en contacto directo y constante con el suelo, que a menudo contiene humedad y agentes agresivos. Un mayor recubrimiento en esta zona proporciona una protección superior contra la humedad ascendente y la acción de sulfatos u otras sustancias químicas presentes en el subsuelo.

Proceso Constructivo Detallado: De la Tierra al Concreto

La construcción de una zapata es un proceso metódico que requiere precisión en cada etapa para garantizar su correcto funcionamiento:

1. Replanteo y Marcado: El primer paso es trasladar los puntos de los ejes de la estructura del plano al terreno. Se marcan las ubicaciones exactas de cada zapata, asegurando que las dimensiones y alineaciones sean correctas. La precisión en esta etapa es crucial.
2. Excavación: Una vez marcadas, se procede a la excavación de las fosas. Dependiendo del volumen y tipo de suelo, se puede realizar de forma manual o mecánica. Es fundamental que la excavación alcance la profundidad especificada (65 cm) y que el fondo quede lo más nivelado posible. Cualquier suelo blando o inconsistente debe ser retirado y reemplazado con material compactado.
3. Solado de Limpieza (o Concreto Pobre): En el fondo de la excavación se vierte una capa delgada de concreto pobre (generalmente de unos 5 a 10 cm de espesor). Esta capa no tiene función estructural, sino que proporciona una superficie limpia, nivelada y seca para el correcto posicionamiento de la armadura y para evitar la contaminación del concreto de la zapata principal con el suelo, lo que podría afectar su resistencia y durabilidad.
4. Colocación de la Armadura: La parrilla de acero, previamente armada y atada, se coloca sobre el solado de limpieza. Es vital utilizar separadores (comúnmente llamados 'galletas' o 'dados de concreto') para asegurar que la armadura quede elevada y se cumpla con el recubrimiento inferior de 10 cm. Estos separadores garantizan que el acero no toque el suelo y quede completamente envuelto por el concreto.
5. Vertido del Concreto: Se procede al vaciado del concreto fresco en la excavación, cubriendo completamente la armadura. Es esencial que el concreto sea de la resistencia especificada y que se realice un buen vibrado para eliminar burbujas de aire y asegurar que el concreto llene todos los espacios alrededor del acero, logrando una masa homogénea y sin vacíos.
6. Curado: El proceso de curado es crítico; mantener la zapata húmeda durante los primeros días (generalmente 7 a 14 días) es fundamental. Esto se logra rociando agua, cubriendo con plásticos o utilizando agentes de curado. El curado adecuado evita la evaporación prematura del agua y permite que el concreto desarrolle su resistencia óptima y reduzca la aparición de fisuras por retracción.

Control de Calidad en la Construcción de Zapatas

Un riguroso control de calidad en cada fase es indispensable para asegurar la integridad de las zapatas. Esto incluye:

• Verificación de dimensiones: Medir constantemente las dimensiones de las excavaciones y de la armadura.
• Revisión de la armadura: Asegurarse de que el diámetro, espaciamiento y cantidad de barras sean los correctos y que estén limpias de óxido o suciedad.
• Control del recubrimiento: Verificar que los separadores estén bien colocados y que se cumplan los espesores de recubrimiento especificados.
• Calidad del concreto: Realizar pruebas de asentamiento (slump test) del concreto fresco en obra y tomar muestras para ensayos de resistencia a la compresión en laboratorio (probetas).
• Supervisión del vibrado y curado: Asegurarse de que el vibrado sea adecuado y que el proceso de curado se realice correctamente durante el tiempo estipulado.

Tipos de Cimentaciones: Más Allá de las Zapatas Aisladas

Aunque nos hemos centrado en las zapatas aisladas, es útil conocer que existen otros tipos de cimentaciones que se eligen según las características del suelo, las cargas de la estructura y el presupuesto del proyecto. A continuación, una breve comparación:

Preguntas Frecuentes (FAQs) sobre Zapatas

¿Cuál es la función principal de una zapata?

La función principal de una zapata es transmitir de manera segura y eficiente las cargas de una estructura (como columnas o muros) desde la superestructura al terreno subyacente, distribuyéndolas sobre una superficie lo suficientemente grande para que la presión sobre el suelo no exceda su capacidad portante.

¿Por qué se utilizan zapatas aisladas en lugar de otros tipos de cimentación?

Las zapatas aisladas se eligen cuando las columnas de la estructura están suficientemente separadas entre sí y el suelo tiene una capacidad portante adecuada. Son una solución económica y eficiente para cimentar cargas puntuales, optimizando el uso de materiales y el tiempo de construcción.

¿Qué es el recubrimiento de concreto y por qué es tan importante para la zapata?

El recubrimiento de concreto es la capa de concreto que envuelve las barras de acero de la armadura. Es crucial porque protege el acero de la corrosión causada por la humedad, el oxígeno y agentes agresivos del suelo, garantizando la durabilidad y la vida útil de la zapata. También asegura la adherencia entre el acero y el concreto para que trabajen conjuntamente.

¿Qué puede suceder si la excavación de una zapata no tiene la profundidad adecuada?

Si la excavación no alcanza la profundidad adecuada, la zapata podría asentarse sobre capas de suelo inestables o de menor capacidad portante, lo que podría llevar a asentamientos excesivos o diferenciales de la estructura. También podría no estar por debajo de la línea de congelación, lo que provocaría levantamientos por la expansión del agua al congelarse.

¿Qué es el solado de limpieza y cuál es su propósito?

El solado de limpieza es una capa delgada de concreto de baja resistencia que se vierte en el fondo de la excavación antes de colocar la armadura y el concreto de la zapata principal. Su propósito es proporcionar una superficie limpia, nivelada y seca, evitando que el concreto de la zapata se contamine con el suelo y asegurando que los separadores puedan apoyar correctamente para mantener el recubrimiento inferior de la armadura.

En conclusión, las zapatas, aunque ocultas, son los pilares invisibles que garantizan la estabilidad de nuestras edificaciones. Cada especificación, desde las dimensiones de la armadura hasta el preciso recubrimiento de concreto y la profundidad de la excavación, juega un papel fundamental en su correcto funcionamiento. La atención al detalle y un riguroso control durante todo el proceso constructivo son la clave para asegurar que estas bases subterráneas cumplan su función de manera óptima, garantizando la seguridad y la longevidad de cualquier estructura.
