Cuantificación de Cimbra en Zapatas y Cimentaciones

En el fascinante mundo de la construcción, la precisión en la cuantificación de materiales es un pilar fundamental para el éxito de cualquier proyecto. Uno de los elementos más críticos en la fase inicial de una obra es la cimentación, y con ella, la necesidad de cuantificar con exactitud la cimbra. Si bien la determinación estructural del espesor de una zapata corrida es una tarea de ingeniería compleja, su cuantificación para efectos de cimbra es un proceso metódico que todo profesional debe dominar. Este artículo desglosará cómo se realiza esta medición, basándonos en prácticas comunes, como las utilizadas en México, donde la cimbra se cuantifica en metros cuadrados.

La cimbra, también conocida como encofrado, es la estructura provisional que se utiliza para dar forma al concreto fresco hasta que este adquiere la resistencia suficiente para soportar su propio peso y las cargas adicionales. Su correcta cuantificación no solo es vital para estimar los costos de materiales y mano de obra, sino también para planificar los tiempos de ejecución y evitar desperdicios. En la cimentación, la cimbra es indispensable para elementos como zapatas, contratrabes y dados, garantizando que el concreto fragüe con la forma y dimensiones deseadas.

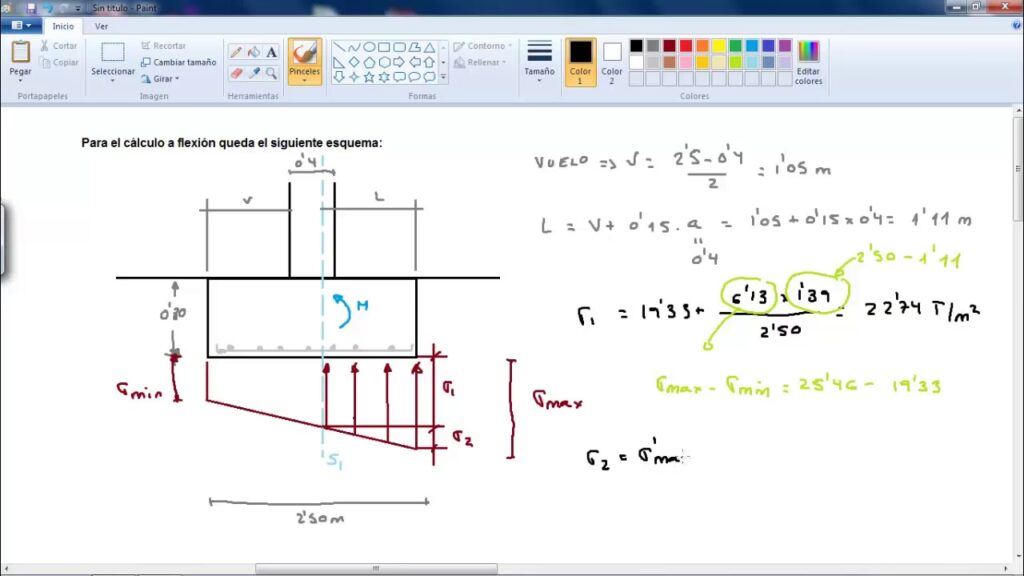

La Zapata Corrida: Un Elemento Esencial y su Cimbrado

Las zapatas corridas son elementos de cimentación que se extienden linealmente bajo muros o una hilera de columnas, distribuyendo las cargas sobre una superficie más amplia del terreno. Su diseño y construcción son cruciales para la estabilidad de la estructura. Para cimbrarlas, se requiere contener el concreto en sus lados laterales. La forma de cuantificar la cimbra para una zapata corrida es bastante directa y se enfoca en el área de contacto entre la cimbra y el concreto.

Según las prácticas de cuantificación, la superficie de cimbrado para una zapata corrida se calcula multiplicando el espesor (o altura) de la zapata por su longitud total, y luego este resultado se multiplica por dos, ya que se cimbran ambos lados de la zapata. Es decir, la fórmula es:

• Cimbra de Zapata Corrida = (Espesor) × (Longitud Total) × 2

Si existen varias zapatas corridas con las mismas características (mismo espesor y longitud), simplemente se multiplica el resultado obtenido por el número de zapatas idénticas. Es fundamental recordar que el 'espesor' al que nos referimos aquí es una dimensión ya definida por el diseño estructural de la zapata, no un valor que se calcula durante la cuantificación de la cimbra. Este valor proviene de cálculos de ingeniería que consideran las cargas de la estructura, la capacidad portante del suelo y las propiedades del concreto y acero.

Cuantificación de Cimbra en Otros Elementos de Cimentación y Estructura

La metodología de cuantificación de cimbra se adapta a la geometría y función de cada elemento estructural. A continuación, exploraremos cómo se cuantifica la cimbra para otros componentes comunes en la cimentación y la estructura general, siguiendo principios similares de cálculo de área de contacto.

Contratrabes: Conectando y Rigidizando

Las contratrabes son elementos horizontales que conectan las zapatas entre sí, contribuyendo a la rigidez de la cimentación y ayudando a distribuir las cargas y a resistir asentamientos diferenciales. Al igual que las zapatas corridas, las contratrabes requieren cimbra en sus lados. La cuantificación de su cimbra es más sencilla, ya que generalmente solo se cimbran los dos lados verticales.

• Cimbra de Contratrabe = (Altura de la Contratrabe) × (Longitud) × 2

En algunos casos, si la contratrabe no se apoya directamente sobre el terreno a lo largo de toda su extensión (por ejemplo, si está elevada), también podría requerir cimbra en la parte inferior, pero la práctica común en cimentación se centra en los lados.

Zapatas Aisladas: Soporte Puntual

Las zapatas aisladas son elementos de cimentación que soportan cargas puntuales, generalmente de una columna. Su forma suele ser cuadrada o rectangular. Para cuantificar la cimbra de una zapata aislada, se considera el perímetro de la base de la zapata y se multiplica por su espesor o altura.

• Cimbra de Zapata Aislada = (Perímetro de la Zapata Aislada) × (Espesor)

El perímetro se calcula sumando la longitud de todos sus lados (por ejemplo, para una zapata cuadrada de lado 'L', el perímetro es 4L; para una rectangular de lados 'L' y 'A', el perímetro es 2L + 2A).

Dados: Transfiriendo Cargas a la Zapata

Los dados son pedestales de concreto que se elevan desde la zapata hasta el nivel de desplante de la estructura, sirviendo como transición para las columnas. La cimbra de los dados se cuantifica considerando el perímetro de su sección transversal (la forma de su base) y multiplicándolo por su altura.

• Cimbra de Dados = (Perímetro de la Sección del Dado) × (Altura del Dado)

Similar a las zapatas aisladas, el perímetro dependerá de si el dado es cuadrado o rectangular.

Losas de Entrepiso: Más Allá de la Cimentación

Aunque las losas de entrepiso no forman parte de la cimentación, la metodología de cuantificación de cimbra es relevante para comprender la lógica general. Para las losas, la cimbra no solo cubre los lados, sino también toda la superficie inferior que soporta el concreto. Aquí se combinan dos tipos de superficies:

• Cimbra de Losas de Entrepiso = (Perímetro de la Losa × Espesor) + (Área de la Losa)

El primer término representa la cimbra de los bordes o peralte de la losa, mientras que el segundo término representa la cimbra de la "tapa de abajo" o superficie horizontal inferior de la losa. Ambos se suman para obtener el total en metros cuadrados.

Trabes: Vigas Horizontales

Las trabes, o vigas, son elementos estructurales horizontales que soportan cargas verticales y las transmiten a las columnas. Al igual que las contratrabes, su cimbra se calcula principalmente en sus caras laterales y, a veces, en su base.

• Cimbra de Trabes = (Perímetro de la Sección de Contacto) × (Longitud)

El 'perímetro de la sección de contacto' se refiere a la suma de la base inferior y los dos lados verticales de la trabe que entran en contacto con la cimbra. Por ejemplo, para una trabe rectangular, sería (base + 2 × altura) × longitud.

Totalización de la Cimbra en Cimentación

Para obtener la cuantificación total de cimbra en la cimentación de un proyecto, es necesario sumar las áreas de cimbra calculadas para cada tipo de elemento. Esto implica:

• Sumar la cimbra total de todas las zapatas corridas.
• Sumar la cimbra total de todas las contratrabes.
• Sumar la cimbra total de todas las zapatas aisladas (si las hay).
• Sumar la cimbra total de todos los dados (si los hay).

La suma de estos componentes proporcionará la cuantificación total de la cimbra requerida para toda la fase de cimentación. Esta cifra es esencial para la estimación de costos, la compra de materiales y la programación de la mano de obra.

Es importante destacar que la cuantificación de cimbra es una actividad que se beneficia enormemente de la claridad en los planos constructivos. Un buen plano detallado con dimensiones precisas facilita enormemente este proceso, minimizando errores y retrabajos en obra. Algunos profesionales incluso utilizan software de modelado 3D para obtener cuantificaciones automáticas, lo que agiliza el proceso y mejora la precisión.

La referencia a obras como el libro de Suárez Salazar de costos, tiempo y edificación, subraya la importancia de consultar literatura especializada en el campo de la construcción para comprender a fondo estos procesos de cuantificación, que son estandarizados y fundamentales para la gestión de proyectos.

Preguntas Frecuentes (FAQ)

¿Qué es exactamente la cimbra en construcción?

La cimbra, también conocida como encofrado o formaleta, es una estructura temporal que se utiliza como molde para contener el concreto fresco y darle la forma deseada hasta que este endurece y adquiere su resistencia. Puede ser de madera, metal, plástico o incluso sistemas mixtos.

¿Por qué es tan importante cuantificar la cimbra con precisión?

La cuantificación precisa de la cimbra es crucial por varias razones: permite estimar con exactitud los costos de materiales (madera, metal, etc.) y mano de obra para su armado y desarmado; ayuda a planificar la logística de la obra y los tiempos de ejecución; y minimiza el desperdicio de materiales, lo que se traduce en ahorro económico y sostenibilidad.

¿El 'espesor' de la zapata corrida se calcula o se asume para la cuantificación de cimbra?

Para la cuantificación de la cimbra, el espesor de la zapata corrida es un valor que ya ha sido determinado previamente por el diseño estructural de la obra. Es decir, se asume como un dato de entrada para la fórmula de cuantificación del área de cimbra. El cálculo del espesor real es una tarea compleja de ingeniería civil que considera cargas, tipo de suelo, resistencia de materiales y normativas de construcción.

¿Qué otros factores influyen en el costo total de la cimbra además de los metros cuadrados?

Además de los metros cuadrados de cimbra (que determinan el material), otros factores incluyen: el tipo de material de la cimbra (madera es más económica pero menos reutilizable que el metal); la complejidad de las formas a cimbrar (formas irregulares aumentan el costo de mano de obra); la altura de los elementos (a mayor altura, más andamiaje y seguridad); la disponibilidad de mano de obra especializada; y los costos de transporte y almacenamiento de los materiales de cimbra.

¿La cuantificación de cimbra es igual en todos los países?

Si bien el principio de calcular el área de contacto es universal, las unidades de medida y las prácticas específicas pueden variar ligeramente. En México, como se mencionó, es común cuantificar la cimbra en metros cuadrados (m2). Otros países pueden tener sus propias normativas o unidades preferidas, pero la lógica fundamental de medir la superficie de contacto es la misma.

Conclusión

La cuantificación de la cimbra en elementos de cimentación como las zapatas corridas, contratrabes y dados, es una habilidad indispensable para la gestión eficiente de cualquier proyecto de construcción. Aunque el cálculo del espesor de una zapata es una tarea de diseño estructural, el uso de ese espesor para determinar el área de cimbra es un proceso estandarizado y metódico. Comprender estas fórmulas y aplicarlas con precisión garantiza una estimación de costos más certera, una mejor planificación de recursos y, en última instancia, el éxito de la obra. La precisión en cada etapa, desde la cimentación hasta la estructura final, es la clave para construir con solidez y eficiencia.
