El sistema de freno de tambor es un componente fundamental en la seguridad de cualquier vehículo, garantizando una detención eficaz y controlada. Aunque comúnmente se encuentra en la parte trasera de los automóviles modernos, su diseño y funcionamiento son cruciales para el rendimiento global del sistema de frenado. Este mecanismo, que opera mediante la fricción generada entre sus componentes, es una pieza maestra de ingeniería que ha evolucionado a lo largo de los años para ofrecer fiabilidad y durabilidad.
Al pisar el pedal de freno, se activa una cadena de eventos precisa que culmina en la detención del vehículo. Comprender cada elemento de este sistema no solo es fascinante, sino que también permite apreciar la complejidad y la importancia de un mantenimiento adecuado. A continuación, desglosaremos cada parte del freno de tambor, explicando su función y cómo contribuyen al correcto y seguro funcionamiento de tu coche.
¿Qué es un Sistema de Freno de Tambor?
El sistema de freno de tambor es un tipo de freno que, al pisar el pedal del vehículo, produce fricción a través de las zapatas presionando contra la superficie interior de un tambor giratorio que está conectado al buje de la rueda del coche. Este proceso genera la resistencia necesaria para reducir la velocidad o detener completamente el vehículo. La simplicidad y robustez de su diseño lo han mantenido relevante en la industria automotriz, especialmente en aplicaciones donde la durabilidad y la capacidad de frenado en situaciones normales son prioritarias.
A diferencia de otros sistemas de frenado, los frenos de tambor encapsulan sus componentes principales dentro de una carcasa cilíndrica (el tambor), lo que los protege de elementos externos como el agua y la suciedad, contribuyendo a su longevidad. Esta característica, junto con su eficacia probada, asegura que los vehículos equipados con frenos de tambor en el eje trasero mantengan una alta fiabilidad en su capacidad de frenado, lo que se traduce directamente en seguridad para el conductor y los pasajeros.

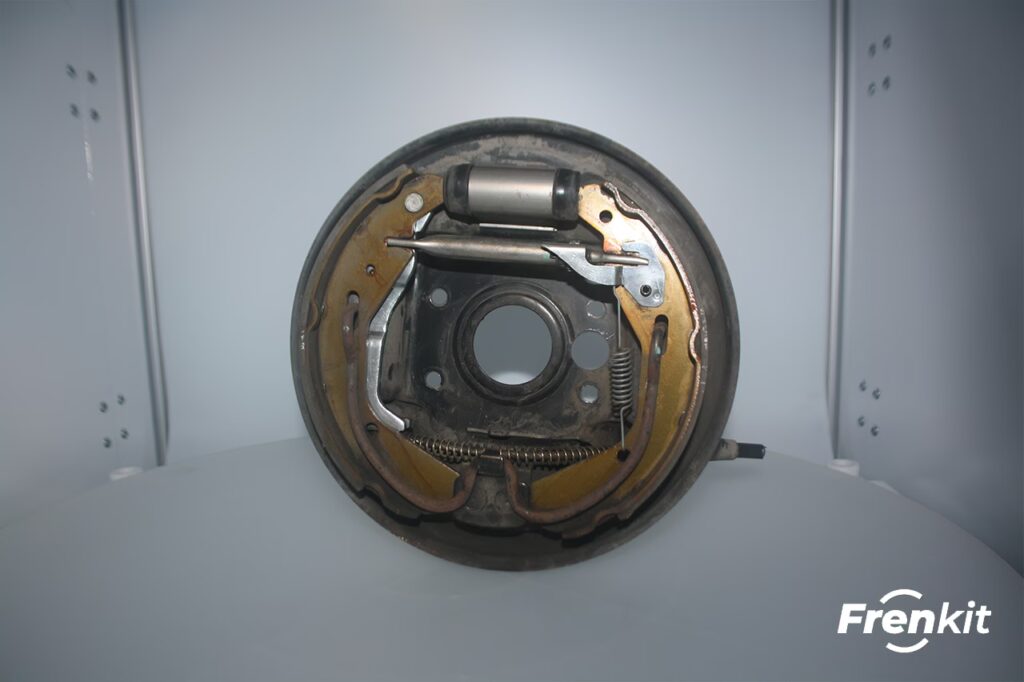

Componentes Clave del Freno de Tambor
Aunque a primera vista el conjunto de piezas pueda parecer intrincado, cada elemento del freno de tambor cumple una función específica e indispensable. Analicemos en detalle cada uno de estos componentes:
El Tambor de Freno: El Corazón Giratorio
El tambor de freno es la parte externa y visible del sistema, y la pieza que constituye la superficie giratoria principal contra la que se ejerce la fuerza de frenado. Está intrínsecamente conectado al buje de la rueda, lo que significa que gira solidariamente con ella. Su principal función es proporcionar la superficie de contacto para las zapatas y, crucialmente, absorber y disipar la mayor parte del calor que se genera durante el proceso de frenado.
Fabricado comúnmente de fundición gris con grafito, el tambor se beneficia de las propiedades de este material: una excelente resistencia al desgaste y una notable capacidad de absorción térmica. La disipación eficiente del calor es vital para prevenir el sobrecalentamiento, que podría llevar a una disminución de la eficacia de frenado (conocido como 'fading'). El diámetro del tambor varía considerablemente según las especificaciones de cada vehículo, lo que explica la amplia gama de tamaños disponibles en el mercado. El tambor se sujeta al vehículo mediante orificios que se ajustan a vástagos roscados, anclándolo firmemente al buje.
El Plato de Freno: La Base de Soporte
El plato de freno, también conocido como placa de anclaje, es un soporte de chapa encajada y troquelada que sirve como la base fija sobre la cual se montan y operan los demás componentes internos del sistema de freno de tambor. Su robustez es esencial, ya que debe soportar las fuerzas generadas durante el frenado.
Sobre este plato se adhieren los bombines o cilindros de accionamiento hidráulico, que son los encargados de empujar las zapatas. Además, el plato aloja los elementos de fijación que mantienen las zapatas en su posición correcta, así como los muelles elásticos que permiten el desplazamiento de las zapatas hacia el tambor y, una vez que se suelta el pedal de freno, las retraen a su posición inicial, asegurando que no haya contacto innecesario y, por tanto, desgaste, cuando el vehículo está en movimiento.
Las Zapatas: Generadoras de Fricción
Las zapatas son los elementos encargados de presionar la cara interna del tambor, generando así la fricción necesaria para detener el vehículo. Son, sin duda, una de las piezas más activas en el proceso de frenado. En un sistema de freno de tambor típico, se encuentran dos zapatas:
- Zapata Primaria: Se encarga de aplicar una mayor fuerza en el lado que va en contra del sentido de giro del tambor, lo que provoca un mayor rozamiento y contribuye significativamente a la fuerza de frenado.
- Zapata Secundaria: Emplea su fuerza en el lado que va a favor del sentido de giro del tambor, resultando en un rozamiento ligeramente menor pero complementario para una frenada equilibrada.
Ambas zapatas están compuestas por dos chapas de acero soldadas con forma de medialuna, lo que les confiere la curvatura necesaria para ajustarse al interior del tambor. Su superficie exterior está recubierta por forros de freno, que son el material de fricción propiamente dicho. Estos forros pueden estar unidos a las zapatas metálicas mediante encolado o, tradicionalmente, con remaches, métodos que garantizan una unión fuerte y duradera para soportar las altas temperaturas y presiones durante el frenado.
Los Bombines Hidráulicos: El Impulso del Frenado
Los bombines o cilindros hidráulicos son los componentes encargados de traducir la presión hidráulica del sistema de frenos en un movimiento mecánico que desplaza las zapatas. Al pisar el pedal de freno, la presión generada por la bomba de freno llega a los bombines. Dentro de estos cilindros, uno o más pistones se desplazan hacia afuera, empujando las zapatas contra la superficie interna del tambor, iniciando así el proceso de frenado.
Tipos de Bombines Hidráulicos
Existen diferentes configuraciones de bombines, diseñadas para adaptarse a las necesidades específicas de cada sistema de frenado:
| Tipo de Bombín | Características Principales | Función Específica |
|---|---|---|
| Bombín de Doble Pistón | Alojados en su interior, los pistones se encuentran en oposición. Sobre ellos se sitúan los tornillos que apoyan las zapatas. Cazoletas de goma refuerzan y sellan el interior, manteniendo los pistones separados por un muelle centrado. | Ideal para sistemas donde se requiere una presión equitativa y simultánea sobre ambas zapatas, proporcionando una frenada equilibrada. |
| Bombín de Émbolo Único | Similar al anterior en concepto, pero cuenta con un solo pistón. | Utilizado en sistemas donde ambas zapatas son primarias (sistemas dúplex), optimizando la aplicación de fuerza en configuraciones específicas. |
| Bombín de Cilindros Escalonado (Diferencial) | Posee dos pistones de diferentes diámetros. El pistón más pequeño empuja la zapata primaria y el más grande acciona la zapata secundaria. | Permite aplicar fuerzas de frenado diferenciadas a cada zapata, optimizando el rendimiento del freno al considerar las características de arrastre y auto-frenado de cada zapata. |
Los Muelles de Retorno: La Precisión del Retroceso
Una vez que la presión sobre el pedal de freno se libera, los muelles de retorno cumplen una función crítica: retraer las zapatas a su posición original, separándolas del tambor. Existen dos tipos de muelles de retorno, uno para las zapatas primarias y otro para las secundarias, cada uno diseñado con la fuerza y tensión adecuadas para su zapata correspondiente. La correcta calibración de estos muelles es fundamental, ya que deben poseer la fuerza suficiente para asegurar que las zapatas se separen completamente del tambor cuando no se está frenando, evitando el rozamiento innecesario y el consiguiente desgaste prematuro, pero sin oponer resistencia excesiva al accionamiento del freno.
El Mecanismo de Ajuste: Manteniendo la Eficacia
El mecanismo de ajuste es una pieza ingeniosa que garantiza la eficacia constante del sistema de freno de tambor a lo largo del tiempo. Su objetivo principal es mantener un espacio mínimo y constante entre las zapatas y la superficie interna del tambor de freno. Esto es crucial para dos razones: primero, para evitar que ambos elementos entren en contacto cuando el vehículo está circulando y el pedal de freno no está pisado, lo que generaría fricción innecesaria y calor; y segundo, para compensar automáticamente el desgaste natural de los forros de las zapatas.
Conforme las zapatas se desgastan debido al uso, la distancia entre ellas y el tambor tiende a aumentar. Si no existiera un mecanismo de ajuste, el conductor tendría que pisar el pedal de freno con mayor fuerza o con un recorrido más largo para lograr la misma intensidad de frenado, lo que comprometería la seguridad. El mecanismo de ajuste compensa este desgaste, asegurando que la acción del pedal sea siempre consistente y que la frenada sea eficaz en cada ocasión, manteniendo el rendimiento óptimo del sistema.
Preguntas Frecuentes sobre los Frenos de Tambor
A continuación, respondemos algunas de las preguntas más comunes sobre el sistema de freno de tambor:
¿Dónde se encuentran los frenos de tambor en un coche?
En la mayoría de los vehículos modernos, los frenos de tambor se encuentran exclusivamente en la parte trasera del coche. Esto se debe a que el eje delantero soporta la mayor parte de la fuerza de frenado y suele equiparse con frenos de disco, más adecuados para disipar grandes cantidades de calor.
¿Cuál es la función principal del tambor de freno?
La función principal del tambor de freno es servir como la superficie giratoria contra la cual las zapatas ejercen presión para generar fricción y detener el vehículo. Además, es vital para absorber y disipar el calor producido durante el frenado.
¿Por qué hay zapatas primarias y secundarias?
Existen zapatas primarias y secundarias para optimizar la distribución de la fuerza de frenado. La zapata primaria actúa contra el sentido de giro del tambor, generando mayor fricción, mientras que la secundaria actúa a favor del giro, complementando la frenada de manera equilibrada.
¿Cómo funcionan los bombines hidráulicos?
Los bombines hidráulicos convierten la presión del líquido de frenos, generada al pisar el pedal, en un movimiento mecánico. Sus pistones se desplazan hacia afuera, empujando las zapatas contra el tambor para iniciar la frenada.
¿Qué pasa si el mecanismo de ajuste falla?
Si el mecanismo de ajuste falla, las zapatas no compensarán el desgaste. Esto resultará en un mayor recorrido del pedal de freno, una sensación de frenado "esponjosa" y una disminución en la eficacia de la frenada, lo que compromete seriamente la seguridad del vehículo.
¿Son seguros los frenos de tambor?
Sí, los frenos de tambor son sistemas de frenado muy seguros y fiables, especialmente cuando se encuentran en la parte trasera del vehículo. Su diseño robusto y su capacidad para funcionar eficazmente en diversas condiciones los hacen una opción duradera y efectiva, siempre y cuando se realice un mantenimiento adecuado.
En resumen, el sistema de freno de tambor es una maravilla de la ingeniería que, a través de la interacción precisa de sus componentes –el tambor, el plato, las zapatas, los bombines, los muelles y el mecanismo de ajuste– garantiza la detención segura y controlada de nuestro vehículo. Cada pieza juega un papel insustituible en este ballet mecánico de la seguridad vial, subrayando la importancia de su correcto funcionamiento y mantenimiento para nuestra tranquilidad al volante.
