La base de cualquier edificación segura y duradera reside en su sistema de cimentación. Estas estructuras son las encargadas de transmitir las cargas del edificio al suelo de manera eficiente y segura, garantizando la estabilidad y previniendo asentamientos diferenciales que podrían comprometer la integridad de la construcción. Dentro de los diversos tipos de cimentaciones, las fundaciones superficiales son las más comunes, caracterizadas por su poca profundidad en comparación con sus dimensiones. Entender la relación y las diferencias entre las zapatas aisladas y las losas de fundación es crucial para cualquier proyecto de ingeniería civil.
Una fundación se considera superficial cuando su profundidad de contacto con el suelo, conocida como «Df», es menor que dos veces la dimensión más corta de la fundación, denominada «B». Bajo este criterio, una fundación puede considerarse superficial incluso hasta los 4 metros de profundidad desde la cota cero de la edificación. Más allá de esta profundidad, se considerarían fundaciones profundas, requiriendo soluciones como pozos de cimentación, cajones o pilotaje.
Tipos de Fundaciones Superficiales: Un Vistazo General
Dentro de los sistemas de cimentación superficial, la elección del tipo adecuado depende directamente de cómo se distribuyen las cargas de la estructura:
- Las fundaciones que soportan puntos singulares de cargas, como las columnas, dan origen a las Zapatas Aisladas.
- Las fundaciones que soportan cargas lineales, como los muros, suelen formar Zapatas Continuas o Corridas.
- Cuando un conjunto de puntos de cargas (soportes) y/o cargas lineales (muros) se asocian, se pueden desarrollar Placas o Losas de Fundación.
Además de la distribución de cargas, las zapatas también se pueden clasificar por su ubicación en planta, aunque el texto se centra más en su función estructural.
La Esencia de las Zapatas Aisladas
Las zapatas aisladas son, como su nombre indica, elementos de cimentación que transfieren las cargas de una única columna directamente al suelo. Pueden ser concéntricas o excéntricas, dependiendo de la ubicación de la columna respecto al centro de gravedad de la zapata. Son la opción más frecuente en edificaciones de tamaño moderado (hasta cinco plantas) o estructuras con cargas ligeras, como naves industriales, especialmente cuando el suelo posee una buena capacidad portante. Aunque comúnmente se ven en formas cuadradas o rectangulares, también pueden ser circulares o incluso triangulares, siempre que cumplan con los requisitos de estabilidad del sistema.
Su simplicidad constructiva y eficiencia para cargas puntuales las hacen una elección preferente en condiciones de suelo favorables. Sin embargo, su uso está limitado por la cercanía entre columnas y la capacidad del suelo para soportar las cargas concentradas sin que las zapatas individuales se solapen o requieran dimensiones excesivas.
Cuando las Zapatas se Unen: Zapatas Combinadas y Corridas
La ingeniería civil a menudo se enfrenta a situaciones donde la solución aislada no es la más óptima. Aquí entran en juego otros tipos de zapatas:
Zapatas Combinadas
Cuando dos columnas están tan cerca que sus zapatas aisladas se solaparían o no permitirían una separación mínima (por ejemplo, una pulgada o 2,54 cm), la mejor solución es construir una zapata combinada. Estas son particularmente útiles en áreas con espacios reducidos o donde la geometría estructural lo exige, como debajo de escaleras donde las vigas llegan a apoyos muy cercanos, o en columnas contiguas a pórticos no continuos donde existen juntas de dilatación entre edificios.
Vigas de Fundación y Zapatas Corridas
Si varias columnas se apoyan en un mismo eje estructural y sus zapatas aisladas se solaparían de manera significativa, la solución más conveniente es optar por una viga de cimentación o una zapata corrida. Este sistema es ideal cuando las áreas de soporte requeridas son grandes, ya sea por la magnitud de las cargas que el edificio transmite o por una capacidad portante deficiente del suelo. Además, estas vigas son una excelente opción para soportar muros estructurales, funcionando a menudo como vigas en 'T' invertidas. Su sección transversal contribuye a prevenir fallas por punzonamiento en las losas que conforman sus 'alas' o la propia zapata corrida.
La Solución Unificada: Las Losas de Fundación
En el espectro de las cimentaciones superficiales, las losas de fundación (también conocidas como losas de cimentación o losas radier) representan la solución más robusta y unificada. Se consideran cuando las cargas de apoyo requieren que el área de fundación cubra entre el 30% y el 50% del área total en planta de la estructura. Una losa de fundación es una losa maciza de concreto armado que funciona homogéneamente, distribuyendo las cargas de manera uniforme sobre una gran superficie del suelo. Su principal ventaja es su capacidad para mitigar los asentamientos diferenciales, ya que toda la estructura se apoya sobre una única plataforma rígida.
Es imperativo que estas losas sean diseñadas con la rigidez adecuada para garantizar tanto la resistencia como el control de las deformaciones, previniendo el agrietamiento en las zonas traccionadas. Este sistema es particularmente útil en suelos con características problemáticas, como arcillas y limos expansivos, donde las variaciones en el contenido de humedad del suelo pueden provocar expansiones o la formación de vacíos. La losa, al distribuir la carga sobre una mayor área, reduce las presiones unitarias sobre el suelo y proporciona una mayor resistencia a los movimientos diferenciales del terreno.

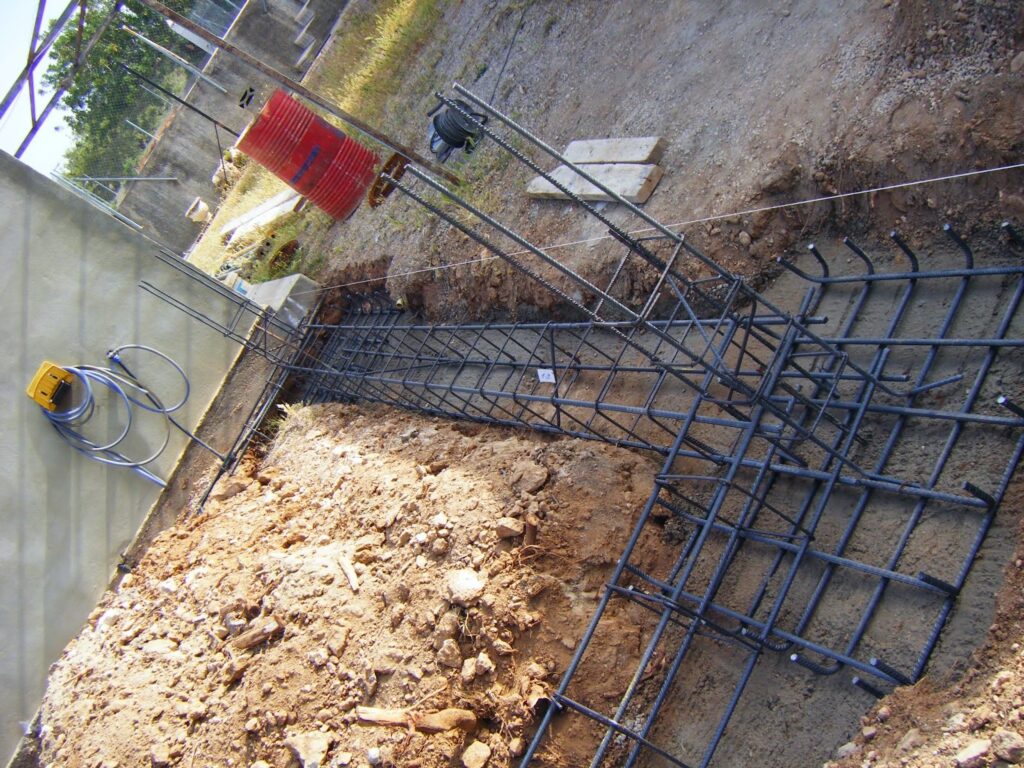

La Conexión Esencial: Vigas de Atado, Centrado o Riostra
Un aspecto fundamental en los sistemas de zapatas aisladas es la necesidad de conectarlas entre sí mediante vigas de centrado, atado o riostra. Estas vigas cumplen una función vital: asumir las tensiones o compresiones generadas por la disipación de cargas de las columnas. Las columnas, bajo el efecto de pandeo o dinámicas estructurales (como las fuerzas sísmicas), tienden a moverse, separarse o acercarse. Las vigas de atado contrarrestan estos movimientos, manteniendo la integridad del sistema de cimentación.
El diseño de estas vigas es crucial; la carga máxima para la que se diseñan es, típicamente, el 10% de la carga axial de la columna más cargada. Además, deben cumplir con las cuantías máximas y mínimas de refuerzo para elementos flexo-comprimidos y flexo-traccionados, según lo sugieran los códigos de diseño. Su rigidez es igualmente importante para asegurar que los asentamientos entre los apoyos se distribuyan de manera uniforme, evitando así concentraciones de esfuerzos que podrían dañar la superestructura.
Criterios para la Selección de un Sistema de Fundación
La selección del sistema de fundación adecuado es una de las decisiones más críticas en la ingeniería estructural. Aunque la experiencia y el juicio ingenieril son primordiales, existen criterios cuantitativos que pueden guiar la decisión inicial. Una de las herramientas más útiles es la relación entre el área de fundación requerida (Af) y el área en planta de la edificación (Ap).
Para calcular el área de fundación requerida (Af), se necesita el análisis estructural de la edificación en sus estados de servicio (considerando solo cargas permanentes y variables). Al sumar todas las reacciones en los apoyos, se obtiene el peso total de la edificación en servicio. Dividiendo este peso entre la capacidad portante del suelo, se obtiene el Af:
Af = (Peso total de la edificación en servicio) / (Capacidad portante del suelo)
Con esta relación, podemos considerar los siguientes valores como guía inicial para el dimensionamiento y diseño estructural de las fundaciones:
- Si la relación Af/Ap es menor a 0.30, se pueden utilizar zapatas aisladas como sistema de fundaciones. Esto indica que las cargas son relativamente bajas o el suelo es muy competente, y las zapatas individuales no ocuparían una porción significativa del área total.
- Si la relación Af/Ap se encuentra entre 0.30 y 0.50, se puede utilizar una losa de fundación. Este rango sugiere que las zapatas aisladas serían demasiado grandes o se solaparían considerablemente, haciendo más eficiente y seguro el uso de una losa que distribuya la carga sobre una mayor superficie.
- Si la relación Af/Ap es mayor que 0.50, se prefiere que se analice a fondo el sistema, siendo lo más recomendable considerar el uso de pilotes o de fundaciones profundas. Un área de fundación requerida tan grande en relación con el área en planta de la estructura indica que el suelo superficial tiene una capacidad portante muy baja y no es adecuado para cimentaciones superficiales convencionales.
Es fundamental recordar que estos criterios son solo una guía inicial y no son exactos. La elección final del sistema de fundación está sujeta a una serie de factores complejos y a menudo inciertos. Los principales factores que pueden influir y cambiar la decisión final incluyen la composición y el tipo específico del suelo, la presencia del nivel freático, la existencia de estratos de suelo problemáticos, y el comportamiento de la superestructura ante cargas dinámicas como sismos. Por ello, un estudio geotécnico exhaustivo y un análisis estructural detallado son indispensables para tomar la decisión más segura y económica.
Tabla Comparativa: Zapatas Aisladas vs. Losas de Fundación
| Característica | Zapata Aislada | Losa de Fundación |
|---|---|---|
| Uso Típico | Edificaciones pequeñas, cargas ligeras, suelos con alta capacidad portante. | Edificaciones grandes, cargas elevadas, suelos de baja capacidad portante o expansivos. |
| Distribución de Carga | Concentrada bajo cada columna. | Distribuida uniformemente sobre toda el área de la losa. |
| Asentamientos | Mayor riesgo de asentamientos diferenciales si el suelo no es uniforme o muy rígido. | Minimiza los asentamientos diferenciales al actuar como un elemento rígido continuo. |
| Conexiones | Requiere vigas de atado para conexión y estabilidad lateral. | Actúa como un elemento continuo, sin necesidad de vigas de atado entre puntos de apoyo. |
| Costo Relativo | Generalmente menor para estructuras ligeras y suelos buenos. | Generalmente mayor, pero más económica que múltiples zapatas gigantes o pilotes en suelos problemáticos. |
| Complejidad Constructiva | Menos compleja, excavaciones y encofrados individuales. | Mayor complejidad, excavación de toda el área en planta, mayor volumen de concreto y acero. |
| Resistencia a Suelos Expansivos | Poca resistencia a movimientos diferenciales. | Muy efectiva para mitigar efectos de suelos expansivos o compresibles. |
Preguntas Frecuentes sobre Cimentaciones
¿Cuándo se prefiere una zapata aislada?
Se prefiere una zapata aislada cuando la edificación es relativamente pequeña o ligera (hasta unas cinco plantas), las cargas son puntuales y el suelo donde se apoya la estructura tiene una excelente capacidad portante. Además, es la opción más económica y sencilla de construir en estas condiciones.
¿Cuándo es mejor una losa de fundación?
Una losa de fundación es la mejor opción cuando las cargas de la estructura son muy elevadas, el suelo tiene una capacidad portante baja, o si la superficie de las zapatas aisladas requeridas individualmente cubriría más del 30% al 50% del área total en planta de la edificación. También es ideal para suelos problemáticos como arcillas expansivas o limos, ya que distribuye las cargas de manera uniforme y ayuda a mitigar los asentamientos diferenciales.
¿Qué son las vigas de atado y por qué son importantes?
Las vigas de atado, también conocidas como vigas de centrado o riostra, son elementos estructurales que conectan las zapatas aisladas entre sí. Son cruciales porque asumen las tensiones y compresiones generadas por las cargas de las columnas, previniendo que las zapatas se separen o se acerquen debido a efectos de pandeo o cargas dinámicas. Su función es garantizar la estabilidad lateral del sistema de cimentación y ayudar a distribuir los asentamientos de manera uniforme.
¿Cómo se calcula el área de fundación requerida?
El área de fundación requerida (Af) se calcula dividiendo el peso total de la edificación en estado de servicio (es decir, la suma de todas las cargas permanentes y variables que la estructura transmitirá al suelo) entre la capacidad portante admisible del suelo. Esta capacidad portante se obtiene a través de un estudio geotécnico.
¿Son los criterios de selección de fundación siempre exactos?
No, los criterios de selección basados en la relación Af/Ap son guías iniciales y no reglas exactas. La decisión final sobre el tipo de fundación debe basarse en un análisis integral que considere múltiples factores como el tipo de suelo, la presencia de agua subterránea (nivel freático), la existencia de estratos de suelo variables, las cargas sísmicas y dinámicas, y la interacción suelo-estructura. Un estudio geotécnico detallado y el juicio de un ingeniero estructural cualificado son indispensables.
