Dominando el Grosor de Línea en AutoCAD

En el vasto universo del diseño técnico y el dibujo asistido por computadora, la precisión es la piedra angular. Para los profesionales y entusiastas de la arquitectura, dominar cada detalle es fundamental para que un plano no solo sea estéticamente agradable, sino también perfectamente comprensible y funcional. Dentro de este entramado de elementos, el grosor de las líneas emerge como un protagonista silencioso pero decisivo. No se trata de un simple capricho visual, sino de una herramienta poderosa que confiere jerarquía, claridad y una correcta interpretación a cada componente de tu diseño. Desde distinguir un muro estructural hasta una línea de referencia auxiliar, la correcta aplicación del grosor de línea es lo que transforma un conjunto de trazos en una obra de arte técnica.

Este artículo se sumerge en la importancia trascendental del grosor de línea en los planos arquitectónicos, explorando cómo AutoCAD, la herramienta por excelencia en este campo, permite su gestión y optimización. Te guiaremos a través de las funcionalidades clave, los valores recomendados y las mejores prácticas para asegurar que tus planos no solo cumplan con los estándares profesionales, sino que los superen, comunicando tu visión con una nitidez inigualable. Prepárate para afinar tus habilidades y llevar tus diseños a un nuevo nivel de excelencia.

¿Por qué es crucial el grosor de línea en tus planos arquitectónicos?

El grosor de línea es mucho más que un atributo estético; es un lenguaje visual que permite una correcta visualización y comprensión de la información presentada en un plano. En el ámbito arquitectónico, donde cada detalle cuenta, la elección adecuada del grosor de línea impacta directamente en la calidad y legibilidad del diseño final. Un plano bien ejecutado es aquel que, a primera vista, comunica la información de manera clara y sin ambigüedades. Aquí es donde el grosor de línea juega un papel fundamental.

La Importancia de la Jerarquía Visual

El grosor de las líneas permite establecer una jerarquía visual clara dentro del diseño. Elementos más importantes o prominentes, como muros principales o cortes estructurales, se representan con líneas más gruesas, atrayendo la atención del observador y destacando su relevancia. Por el contrario, detalles secundarios o líneas auxiliares se dibujan con grosores más finos, evitando sobrecargar el plano y manteniendo el foco en lo esencial. Esta diferenciación visual es crucial para guiar al ojo del espectador a través de la complejidad del diseño.

Contraste y Equilibrio

Utilizar diferentes grosores de línea contribuye a crear contraste y equilibrio en un diseño. Una línea gruesa puede resaltar un título o un elemento clave, mientras que una línea delgada se usa para detalles más sutiles o secundarios. Esta variación no solo mejora la estética del plano, sino que también puede ser utilizada para crear texturas y patrones, añadiendo profundidad y dinamismo al dibujo. La armonía entre los diferentes grosores asegura que ningún elemento compita excesivamente por la atención, logrando un diseño coherente y profesional.

Impacto en la Legibilidad

La legibilidad es, quizás, el aspecto más crítico afectado por el grosor de línea. Una línea demasiado delgada puede resultar casi invisible al imprimir o visualizar en ciertas escalas, dificultando su lectura y comprensión. Por otro lado, una línea excesivamente gruesa puede fusionarse con otras, creando una masa indistinguible y abrumadora que distrae de la información clave. El equilibrio es esencial para garantizar que cada trazo sea nítido y discernible, sin importar el tamaño o la complejidad del plano. La elección del grosor adecuado es un arte que se perfecciona con la práctica y el conocimiento de los estándares.

Dominando el Grosor de Línea en AutoCAD: Herramientas y Uso

AutoCAD es una herramienta robusta y versátil para el diseño técnico. Su capacidad para gestionar el grosor de línea es una de sus características más valiosas, permitiendo a los usuarios un control preciso sobre la apariencia de sus dibujos. Entender cómo utilizar estas herramientas es esencial para producir planos exactos y de aspecto profesional.

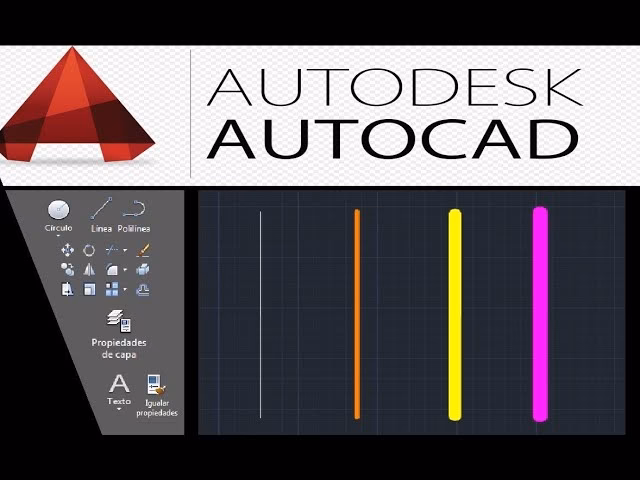

La Herramienta de Grosor de Línea

Para medir o ajustar el grosor de tus líneas en AutoCAD, la herramienta de grosor de línea es tu aliada. Esta se encuentra generalmente en la barra de herramientas de propiedades o en la paleta de propiedades y se representa a menudo con un icono que sugiere una línea con un valor numérico. Una vez seleccionada, puedes ver el grosor actual de la línea en la línea de comandos de AutoCAD o en la ventana de propiedades.

Cambio de Grosor General vs. Específico

Al dibujar, el grosor de línea actual se aplica a todos los objetos nuevos hasta que se establezca otro valor. Para cambiar el grosor de la línea que vas a dibujar, simplemente selecciona el valor deseado de la lista desplegable de grosores de línea disponibles. Sin embargo, es importante recordar que este cambio afectará a todas las líneas que dibujes a partir de ese momento con esa herramienta.

Si necesitas modificar el grosor de una línea específica que ya ha sido dibujada, puedes seleccionarla y utilizar la herramienta de edición de línea o la paleta de propiedades para ajustar su grosor individualmente. Además de establecer un valor explícito, puedes asignar el grosor de línea como PorCapa o PorBloque, lo que permite una gestión más organizada y eficiente de las propiedades de los objetos, alineándose con las configuraciones de la capa a la que pertenecen o del bloque en el que están insertados.

Visualizando el Grosor de Línea: ¡Que no se te escape ningún detalle!

Aplicar un grosor de línea es solo la mitad del trabajo; la otra mitad es asegurarse de que ese grosor se visualice correctamente en tu espacio de trabajo. AutoCAD ofrece mecanismos claros para activar y desactivar la visualización del grosor de línea, lo que te permite trabajar de manera eficiente y verificar la apariencia final de tus diseños.

Activando la Visualización

Para mostrar el grosor de línea aplicado en tu dibujo, asegúrate de que el botón LWT (LineWeight) esté presionado en la barra de estado de la aplicación. Este botón actúa como un interruptor, alternando la visualización del grosor de línea en pantalla. Si el botón está desactivado, todas las líneas se verán con un grosor uniforme, independientemente de su configuración real. Si el botón está activado, verás las líneas con los grosores que les has asignado.

Alternativamente, puedes controlar esta visualización mediante la variable de sistema LWDISPLAY. Estableciendo esta variable en 1, harás que los grosores de línea aplicados se muestren en el espacio modelo. Si la estableces en 0, los grosores no se visualizarán.

Diferencias entre Espacio Modelo y Espacio Papel

Es importante destacar que la visualización del grosor de línea puede diferir entre el espacio modelo y la presentación en espacio papel. En el espacio modelo, los grosores de línea se muestran de forma proporcional a la escala actual, lo que puede hacer que las líneas muy gruesas parezcan excesivamente grandes o pequeñas dependiendo del nivel de zoom. Sin embargo, en el espacio papel (presentación), los grosores de línea se muestran de manera más precisa, reflejando cómo aparecerán en la impresión final, ya que están relacionados con la escala de la ventana gráfica.

Guía Definitiva de Grosores de Línea para Planos Arquitectónicos

La elección de los grosores de línea adecuados es uno de los aspectos más importantes al crear planos arquitectónicos. Una selección apropiada puede marcar la diferencia entre un plano claro y fácil de entender, y uno confuso y difícil de interpretar. AutoCAD ofrece una amplia gama de grosores, pero no todos son igualmente útiles para la arquitectura. A continuación, exploramos los valores más comunes y sus aplicaciones específicas.

Valores Comunes y su Aplicación

Los grosores de línea en AutoCAD varían desde 0.00 hasta 200.00, pero en la práctica arquitectónica, un conjunto más limitado de valores es el más utilizado. Estos valores están estandarizados para asegurar la coherencia y la legibilidad entre diferentes proyectos y dibujantes. La siguiente tabla resume los grosores más recomendados y su uso típico:

Consideraciones de Escala y Tamaño del Plano

Es fundamental tener en cuenta que el grosor de las líneas puede variar según el tamaño del plano y la escala utilizada para la impresión. En planos pequeños o en escalas grandes (por ejemplo, 1:10, 1:20), puede ser necesario utilizar grosores de línea ligeramente más finos de lo habitual para evitar que el plano se vea demasiado saturado o que las líneas se fusionen. Por el contrario, en planos muy grandes o en escalas pequeñas (por ejemplo, 1:500, 1:1000), los grosores pueden necesitar ser un poco mayores para mantener la visibilidad. La clave es siempre realizar pruebas de impresión y visualización para asegurar la claridad en el producto final.

Más allá del Grosor: Tipos de Líneas en el Dibujo Arquitectónico

Aunque el grosor es una propiedad crucial, la forma y el propósito de la línea también son vitales. El dibujo arquitectónico utiliza diferentes tipos de líneas, cada una con un significado específico, que contribuyen a la comprensión global del diseño. Conocerlas y aplicarlas correctamente es tan importante como gestionar su grosor.

Líneas de Contorno

Estas son las líneas más importantes en cualquier dibujo arquitectónico. Las líneas de contorno representan los bordes de los objetos y elementos en el diseño. Su grosor y estilo pueden variar según la importancia y jerarquía del elemento que definen. Por ejemplo, el contorno de un muro se dibuja con un grosor mayor que el contorno de un mueble. También pueden indicar sombras y texturas, y su correcta utilización puede dar profundidad y dimensión al dibujo, haciendo que los objetos parezcan tridimensionales en un plano 2D.

Líneas de Construcción

Las líneas de construcción son líneas auxiliares que se utilizan durante el proceso de dibujo para ayudar a alinear, medir y crear formas complejas. No forman parte del dibujo final y, a menudo, se borran o se colocan en capas que no se imprimen. Pueden ser rectas, curvas o anguladas, y su propósito principal es guiar al dibujante, asegurando la precisión y la proporción antes de definir los elementos finales del diseño.

Líneas de Corte

Las líneas de corte indican las secciones o cortes realizados en los elementos y objetos del diseño. Se utilizan para representar la sección transversal de los objetos, revelando su estructura interna y detalles ocultos. Estas líneas pueden ser sólidas o de puntos, dependiendo de la convención de dibujo y el tipo de material que se está seccionando. Las líneas de corte son esenciales para mostrar la composición de muros, losas, cubiertas y otros elementos constructivos.

Líneas de Proyección

Las líneas de proyección se utilizan para representar la perspectiva y el ángulo de visión del dibujo. Ayudan a crear la ilusión de profundidad y espacio en el diseño, conectando diferentes vistas de un mismo objeto (por ejemplo, planta, alzado y sección). Pueden ser líneas rectas o curvas y también se utilizan para indicar la dirección de la luz y las sombras en el dibujo, aportando realismo y contexto al diseño.

Configuración Avanzada: Trazado y Estilos de Línea

Una vez que el grosor y el tipo de línea están definidos en el espacio modelo, es crucial asegurarse de que se traduzcan correctamente en la impresión. AutoCAD ofrece opciones avanzadas para controlar cómo se trazan los grosores de línea y cómo se aplican estilos adicionales, garantizando que el resultado impreso sea exactamente el deseado.

Control de Trazado y Escala

El trazado del grosor de línea se puede controlar y escalar en los cuadros de diálogo de Trazar (PLOT) o Configurar página (PAGESETUP). Aquí, puedes especificar si los grosores de línea deben trazarse con sus valores reales o si deben escalarse para ajustarse a la salida. Esta funcionalidad es particularmente útil cuando necesitas generar impresiones a diferentes escalas sin modificar los grosores de línea en el dibujo original.

Además, puedes trazar objetos del dibujo con valores de grosor de línea personalizados utilizando el Editor de tablas de estilos de trazado (ADMINESTILOS). Este editor te permite ajustar los valores de grosor de línea fijos para que se tracen con un nuevo valor, ofreciendo una flexibilidad increíble para adaptar la apariencia final de tus planos a requisitos específicos de impresión o presentación. Por ejemplo, puedes querer que todas las líneas de 0.25 mm se impriman como 0.30 mm en un conjunto particular de planos.

Estilos de Final y Junta de Línea

El Editor de tablas de estilos de trazado también te permite aplicar distintos estilos de final de línea y junta de línea a los objetos con grosores de línea. Los estilos de final de línea controlan cómo termina una línea (por ejemplo, redondeada, cuadrada, a tope), mientras que los estilos de junta de línea controlan cómo se unen dos líneas (por ejemplo, inglete, redondeada, biselada). Estos estilos solo se muestran en una vista preliminar completa utilizando los comandos PREVISUALIZAR (PREVIEW) o TRAZAR (PLOT), lo que te permite verificar su apariencia antes de la impresión final. Pequeños detalles como estos pueden mejorar significativamente la profesionalidad y la legibilidad de tus planos impresos.

Preguntas Frecuentes (FAQs)

¿Cómo se activa la visualización del grosor de línea en AutoCAD?

Puedes activar la visualización del grosor de línea presionando el botón LWT en la barra de estado de AutoCAD, o bien, estableciendo la variable de sistema LWDISPLAY en 1. Ambas opciones te permitirán ver los grosores aplicados en el espacio modelo.

¿Cuál es el grosor de línea más común para muros en planos arquitectónicos?

Para los contornos de muros en vista en planta, el grosor de línea más comúnmente utilizado es de 0.50 mm. Este grosor proporciona la prominencia necesaria para destacar los elementos estructurales primarios.

¿Se puede tener diferentes grosores de línea en la misma capa en AutoCAD?

Sí, es posible. Aunque una capa tiene un grosor de línea por defecto (PorCapa), puedes anular este valor para objetos individuales asignándoles un grosor explícito o configurándolos como PorBloque. Esto te da flexibilidad para detallar elementos específicos sin necesidad de crear una nueva capa para cada variación de grosor.

¿Cómo aseguro que los grosores de línea se impriman correctamente?

Para asegurar una impresión correcta, utiliza los comandos PREVISUALIZAR (PREVIEW) antes de trazar. Además, configura los grosores de línea en el cuadro de diálogo Trazar o mediante el Editor de tablas de estilos de trazado, donde puedes ajustar los valores de impresión y los estilos de final/junta de línea.

¿Cuál es la diferencia entre el grosor de línea en espacio modelo y espacio papel?

En el espacio modelo, el grosor de línea se muestra de manera relativa a la escala de zoom, lo que puede hacer que varíe visualmente. En el espacio papel (presentación), el grosor de línea se muestra de forma precisa, reflejando el tamaño real que tendrá en la impresión final, ya que se relaciona con la escala de la ventana gráfica.

En conclusión, el dominio del grosor de línea en AutoCAD es una habilidad indispensable para cualquier profesional del dibujo arquitectónico. No solo mejora la estética de tus planos, sino que, lo que es más importante, optimiza su claridad, legibilidad y capacidad para comunicar eficazmente tu diseño. Al aplicar los conocimientos sobre las herramientas de AutoCAD, los valores recomendados y las consideraciones de impresión, estarás un paso más cerca de producir planos que no solo cumplan con los estándares, sino que verdaderamente cautiven y guíen a quien los interprete. Recuerda que cada línea cuenta, y su grosor es la voz que le otorga su significado.
