Zapata Guía: Esencia y Componentes Externos Clave

En el complejo y desafiante universo de la perforación de pozos petroleros y de gas, cada componente juega un papel vital en el éxito y la seguridad de la operación. Entre estos elementos esenciales, la zapata guía se erige como una pieza fundamental, a menudo subestimada, pero cuya función es indispensable para la correcta bajada de la tubería de revestimiento (casing) dentro del pozo. Su diseño ingenioso y la composición de sus porciones externas son clave para garantizar la integridad del pozo y la eficiencia de la perforación.

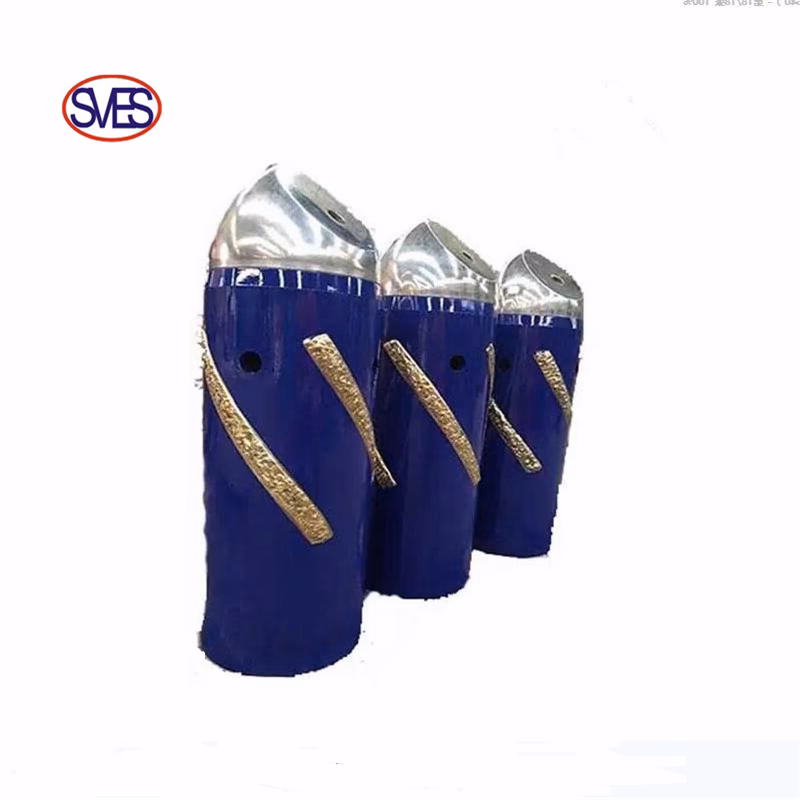

La zapata guía es, en esencia, un dispositivo ahusado que se acopla al extremo inferior de cada sarta de revestimiento. Su morfología, frecuentemente descrita como de tipo “nariz de bala”, no es una coincidencia estética, sino una característica funcional diseñada para optimizar su desempeño. Este componente actúa como el ojo y el timón de la sarta de revestimiento, guiándola suavemente a través del pozo, que a menudo presenta irregularidades, cambios de dirección y formaciones rocosas que podrían obstaculizar o incluso dañar la tubería. Su principal objetivo es asegurar que la tubería de revestimiento alcance su profundidad objetivo sin contratiempos, minimizando los riesgos asociados con los golpes contra resaltos rocosos o los temidos derrumbes del pozo, fenómenos que podrían generar retrasos significativos y costos elevados.

¿Qué es Exactamente una Zapata Guía y Cuál es su Función Principal?

Como ya se mencionó, la zapata guía es un componente ahusado, es decir, con una forma cónica o estrecha en uno de sus extremos, similar a la punta de un proyectil o una bala, de ahí su apodo de “nariz de bala”. Este diseño no es caprichoso; está meticulosamente concebido para facilitar el movimiento fluido de la sarta de revestimiento a través de las diversas formaciones geológicas que componen el pozo. Al encontrarse en el extremo más bajo de la sarta, es el primer punto de contacto con el fondo del pozo o cualquier obstrucción en el camino.

La función primordial de la zapata guía es triple: en primer lugar, guiar. Actúa como una punta direccional que orienta la tubería de revestimiento hacia el centro del pozo. Esto es crucial en pozos desviados o horizontales, donde la gravedad por sí sola no es suficiente para mantener la sarta centrada. En segundo lugar, minimizar problemas. Su forma ahusada y su superficie lisa reducen la fricción y evitan que la tubería se atasque o se golpee bruscamente contra las paredes del pozo, especialmente en zonas con resaltos rocosos o estrechamientos inesperados. Un golpe fuerte podría deformar la tubería o incluso fracturarla, comprometiendo la integridad del pozo. Finalmente, prevenir derrumbes. En formaciones inestables, el pozo puede sufrir derrumbes parciales, liberando escombros o secciones de roca que podrían bloquear el paso de la tubería. La zapata guía, con su robustez, ayuda a empujar o desviar estos materiales, permitiendo que la sarta de revestimiento continúe su descenso sin interrupciones.

Las Porciones Externas de la Zapata Guía: La Fortalezas del Acero

Cuando se analiza la composición de una zapata guía, es fundamental distinguir entre sus componentes externos e internos, ya que cada uno cumple una función específica y está fabricado con materiales adecuados para dicha tarea. Las porciones externas de la zapata guía son, sin excepción, fabricadas en acero. Esta elección de material no es aleatoria; el acero es reconocido por su excepcional resistencia mecánica, durabilidad y capacidad para soportar las extremas condiciones a las que se expone durante la perforación.

El acero utilizado en las porciones externas de la zapata guía debe ser lo suficientemente robusto para soportar la presión hidrostática del fluido de perforación, el peso de la sarta de revestimiento completa (que puede ser de miles de metros de longitud), y el constante contacto abrasivo con las formaciones rocosas y los escombros del pozo. La resistencia a la tracción y la tenacidad del acero son propiedades críticas que aseguran que la zapata no se deforme ni se fracture bajo estas tensiones.

Además de su resistencia inherente, el diseño de estas porciones externas de acero se adapta generalmente a la tubería de revestimiento en dos aspectos clave: el tamaño y las roscas. El diámetro exterior de la zapata guía está diseñado para ser ligeramente mayor que el de la tubería de revestimiento, pero menor que el diámetro del pozo, lo que le permite deslizarse sin problemas mientras protege el revestimiento. Las roscas, por su parte, son idénticas a las de la tubería de revestimiento, lo que asegura una conexión mecánica segura y hermética, evitando fugas o desconexiones durante la bajada. Es importante destacar que, aunque el tamaño y las roscas coinciden, la calidad del acero de la zapata guía no siempre es idéntica a la de la tubería de revestimiento. Esto se debe a que la zapata guía está diseñada para ser un componente sacrificial y, en muchos casos, se busca un equilibrio entre resistencia y costo, ya que eventualmente será perforada.

¿Por qué Acero y No Otros Materiales?

La elección del acero para las porciones externas se basa en varias ventajas inigualables:

• Resistencia a la Abrasión: El acero puede soportar el roce constante con las rocas y sedimentos del pozo sin desgastarse rápidamente.
• Resistencia al Impacto: En caso de golpear una saliente de roca o un derrumbe, el acero absorbe y distribuye la energía del impacto, protegiendo la sarta de revestimiento.
• Durabilidad: Asegura que la zapata mantenga su forma y función a lo largo de toda la operación de bajada de la tubería, que puede durar horas o incluso días.
• Facilidad de Fabricación: El acero es un material versátil que permite fabricar componentes con la precisión requerida para las roscas y el diseño ahusado.
• Costo-Efectividad: Si bien hay materiales más exóticos, el acero ofrece el mejor balance entre rendimiento y precio para esta aplicación crítica.

El Interior de la Zapata Guía: Materiales Perforables

A diferencia de sus robustas porciones externas de acero, el interior de la zapata guía, incluyendo su sección ahusada, está fabricado con materiales que, por diseño, son fácilmente triturables o perforables. Generalmente, estos materiales son cemento o un material termoplástico. La razón de esta elección es puramente funcional: si es necesario profundizar el pozo más allá de la profundidad de entubación (donde se asienta el revestimiento), la zapata guía debe ser perforada y desintegrada para permitir el paso de la broca y el avance de la perforación. El cemento y los termoplásticos son ideales para esto, ya que pueden ser pulverizados por la broca de perforación sin causar daños significativos a la misma ni generar grandes volúmenes de escombros que compliquen la limpieza del pozo.

Zapata Guía vs. Zapata Flotante: Una Distinción Crucial

Aunque a menudo se mencionan juntas debido a su ubicación similar en la sarta de revestimiento, es fundamental entender la diferencia clave entre una zapata guía y una zapata flotante (o zapata de flotación). La principal distinción radica en la ausencia de una válvula de seguridad (también conocida como válvula de retención o válvula de no retorno) en la zapata guía.

La zapata flotante, además de las funciones de guía, incorpora una o dos válvulas de retención que permiten que el fluido se bombee hacia abajo a través de la sarta de revestimiento, pero impiden que el fluido (lodo de perforación, cemento) regrese hacia arriba. Esta característica es vital durante la cementación de la tubería de revestimiento, ya que evita que la columna de cemento recién bombeada retorne hacia el interior de la tubería una vez que se ha desplazado en el espacio anular. Esta válvula también ayuda a flotar la tubería de revestimiento, reduciendo la carga en el equipo de perforación y facilitando su bajada.

En contraste, la zapata guía carece de esta válvula. Su propósito es exclusivamente guiar la sarta y proteger su extremo inferior. Esto significa que, si bien es excelente para la navegación, no ofrece el control de flujo unidireccional que es esencial para las operaciones de cementación. Por esta razón, en la mayoría de las operaciones de entubación, se utiliza una combinación de ambos: una zapata guía en el extremo inferior para la navegación y una zapata flotante justo encima (o una zapata flotante que también cumple la función de guía).

Tabla Comparativa: Zapata Guía vs. Zapata Flotante

La Importancia de una Zapata Guía Bien Seleccionada

La selección adecuada de la zapata guía es un paso crítico en la planificación de cualquier operación de perforación. Factores como el diámetro del pozo, el tipo de formaciones geológicas a atravesar (rocas blandas, duras, fracturadas), la longitud de la sarta de revestimiento y el tipo de fluido de perforación influirán en la elección del diseño y las especificaciones de la zapata. Una zapata subdimensionada o fabricada con materiales inadecuados podría fallar durante la bajada, resultando en una sarta atascada, daños al revestimiento o la necesidad de costosas operaciones de pesca o re-perforación.

Asimismo, el mantenimiento, aunque no sea directamente aplicable a una pieza que se usa y se perfora, se refiere más bien a la inspección previa a su uso. Cada zapata guía debe ser inspeccionada meticulosamente antes de su instalación para asegurar que no presente defectos de fabricación, daños por transporte o roscas defectuosas. Una pequeña imperfección podría tener consecuencias catastróficas a miles de metros de profundidad.

Preguntas Frecuentes sobre la Zapata Guía

¿Por qué es crucial la forma de “nariz de bala” en la zapata guía?

La forma de “nariz de bala” es crucial porque su diseño ahusado y aerodinámico permite que la zapata guía se deslice suavemente a través del pozo, minimizando la fricción y la probabilidad de que la sarta de revestimiento se enganche en irregularidades, salientes rocosas o escombros. Facilita la navegación en pozos con secciones irregulares o desviaciones, protegiendo la integridad de la tubería de revestimiento durante su descenso.

¿De qué material están hechas las porciones externas de la zapata guía y por qué?

Las porciones externas de la zapata guía están hechas de acero. Este material se elige por su excepcional resistencia a la abrasión, su alta tenacidad para soportar impactos y su gran durabilidad bajo las extremas condiciones de presión y contacto con las formaciones rocosas. El acero asegura que la zapata pueda proteger eficazmente la sarta de revestimiento durante todo el proceso de bajada.

¿Cuál es la principal diferencia entre una zapata guía y una zapata flotante?

La principal diferencia es que la zapata flotante incorpora una o dos válvulas de seguridad (válvulas de retención) que impiden el retorno del fluido (como el cemento) hacia el interior de la sarta de revestimiento una vez bombeado. La zapata guía, por su parte, carece de esta válvula, siendo su función exclusiva la de guiar y proteger la tubería.

¿Qué sucede si la zapata guía golpea una saliente de roca o un derrumbe?

Si la zapata guía golpea una saliente de roca o un derrumbe, su diseño robusto y su construcción de acero le permiten absorber el impacto y empujar o desviar la obstrucción. Su forma ahusada ayuda a evitar que la tubería de revestimiento se atasque o sufra daños estructurales, permitiendo que la sarta continúe su descenso. Sin una zapata guía, un impacto similar podría deformar o fracturar la tubería, comprometiendo la operación.

¿Se puede reutilizar una zapata guía?

No, la zapata guía no está diseñada para ser reutilizada. Una vez que la sarta de revestimiento ha alcanzado su profundidad objetivo y se ha completado la cementación (o si se necesita perforar más allá de la profundidad de entubación), el interior de la zapata guía (hecho de cemento o material termoplástico) es perforado por la broca, destruyendo su estructura. Las porciones externas de acero quedan en el fondo del pozo o son perforadas parcialmente, integrándose en la historia del pozo.

En conclusión, la zapata guía es mucho más que un simple cono en el extremo de una tubería. Es una pieza de ingeniería crítica cuyas porciones externas de acero son el escudo protector y el navegador de la sarta de revestimiento. Su diseño y materiales están pensados para enfrentar los desafíos del subsuelo, asegurando que la tubería llegue a su destino de forma segura y eficiente. Entender su función y composición es fundamental para apreciar la complejidad y la precisión que definen la perforación de pozos modernos.
