Zapatas Rectangulares, Excéntricas y Corridas: Guía Completa

La cimentación es la base sobre la que descansa cualquier edificación, el punto de unión entre la estructura y el terreno. Su correcto diseño y ejecución son cruciales para garantizar la estabilidad, durabilidad y seguridad de la obra. Dentro de la amplia gama de soluciones de cimentación, las zapatas superficiales o directas son las más comunes, pero su morfología y comportamiento pueden variar enormemente en función de las cargas que deban soportar y las condiciones del terreno. En este artículo, profundizaremos en tipos específicos de zapatas que, aunque a menudo pasan desapercibidas para el ojo inexperto, son fundamentales en situaciones donde las cargas no son puramente axiales o el espacio es limitado: las zapatas rectangulares, excéntricas y alargadas, así como las zapatas corridas con carga excéntrica.

¿Qué Define a una Zapata Rectangular, Excéntrica y Alargada?

Para comprender la importancia de estas cimentaciones, es fundamental desglosar cada uno de sus atributos:

Zapata Rectangular

La forma rectangular es una de las más comunes para las zapatas aisladas. Su geometría permite una distribución eficiente de las cargas sobre el terreno, adaptándose bien a la huella de los pilares. La elección de una forma rectangular sobre una cuadrada se justifica cuando las cargas o los momentos aplicados no son uniformes en todas las direcciones, o cuando se busca optimizar la superficie de apoyo.

Zapata Excéntrica

Una zapata es excéntrica cuando la carga que soporta no se aplica en el centro geométrico de su superficie de apoyo. Esta excentricidad genera un momento flector adicional en la base de la cimentación, que debe ser absorbido por la zapata y el terreno. La razón principal para diseñar una zapata excéntrica suele ser la proximidad a un límite de propiedad, a otra cimentación o a un elemento estructural que impide extender la zapata de forma centrada. Son comúnmente conocidas como zapatas de medianería.

Zapata Alargada

El término 'alargada' se refiere a una zapata rectangular con una relación de aspecto significativa, donde su longitud es considerablemente mayor que su ancho. Esta configuración es especialmente útil cuando se presentan momentos dominantes en una dirección específica. Por ejemplo, en el caso de un pórtico intermedio de una nave industrial, donde las cargas de viento y el empotramiento de la base del pilar en su plano pueden generar momentos flectores mayores en una dirección, una zapata alargada permite distribuir mejor estas tensiones y reducir las presiones sobre el terreno.

Aplicaciones Estratégicas: ¿Cuándo y Por Qué se Eligen?

La combinación de estas características no es aleatoria; responde a necesidades estructurales y limitaciones espaciales muy específicas:

Enfrentando Momentos Dominantes

Como se mencionó, el escenario más claro para una zapata rectangular, excéntrica y alargada es aquel donde existen momentos flectores predominantes en una dirección. Pensemos en:

• Pórticos de Naves Industriales: Los pilares de pórticos intermedios están sujetos a grandes momentos debido a la acción del viento sobre la cubierta y las fachadas, así como a la rigidez de su empotramiento en la base. Una zapata alargada en la dirección del momento permite un mayor brazo de palanca para resistirlo, reduciendo las presiones y rotaciones en la base.
• Estructuras Esbeltas o Altas: Edificios estrechos o torres donde el viento lateral genera momentos significativos en la base.
• Estructuras con Grandes Voladizos: Donde la excentricidad de la carga o la necesidad de equilibrar momentos induce una respuesta alargada en la cimentación.

Es importante contrastar esto con los hastiales de una nave, donde a menudo se opta por articular los pilares en su base. En esos casos, al no haber un momento significativo que transmitir a la cimentación, la necesidad de una zapata alargada disminuye, y una solución más simple puede ser suficiente.

Limitaciones de Espacio: Las Zapatas de Medianería

Las zapatas excéntricas son la solución por excelencia cuando un pilar se encuentra adyacente a un límite de propiedad o a una cimentación existente. Al no poder invadir el terreno vecino, la zapata debe desplazarse respecto al eje del pilar, creando una excentricidad. Esto implica la necesidad de diseñar la zapata para resistir el momento adicional generado por esta excentricidad. A menudo, estas zapatas excéntricas se conectan mediante vigas de atado o centrado a otras zapatas para equilibrar el momento y evitar rotaciones excesivas del conjunto.

Zapatas Corridas con Carga Excéntrica: Un Desafío Continuo

Las zapatas corridas, también conocidas como zapatas continuas, son elementos de cimentación que se extienden linealmente bajo una serie de pilares o un muro. Su función es distribuir la carga de forma continua sobre el terreno. Sin embargo, estas también pueden estar sujetas a cargas excéntricas.

¿Cuándo Ocurre la Excentricidad en Zapatas Corridas?

• Muros de Carga en Medianería: Si un muro de carga se sitúa en el límite de la propiedad, la zapata corrida que lo soporta debe diseñarse excéntrica.
• Pilares Alineados con Excentricidad Común: Una fila de pilares que, por alguna razón (por ejemplo, una alineación no central de la carga respecto a la zapata o la necesidad de una viga de centrado), transmite una carga excéntrica a la cimentación continua.
• Estructuras con Voladizos Largos: Donde la carga de los voladizos se transmite a una línea de apoyo que genera un momento excéntrico en la zapata corrida.

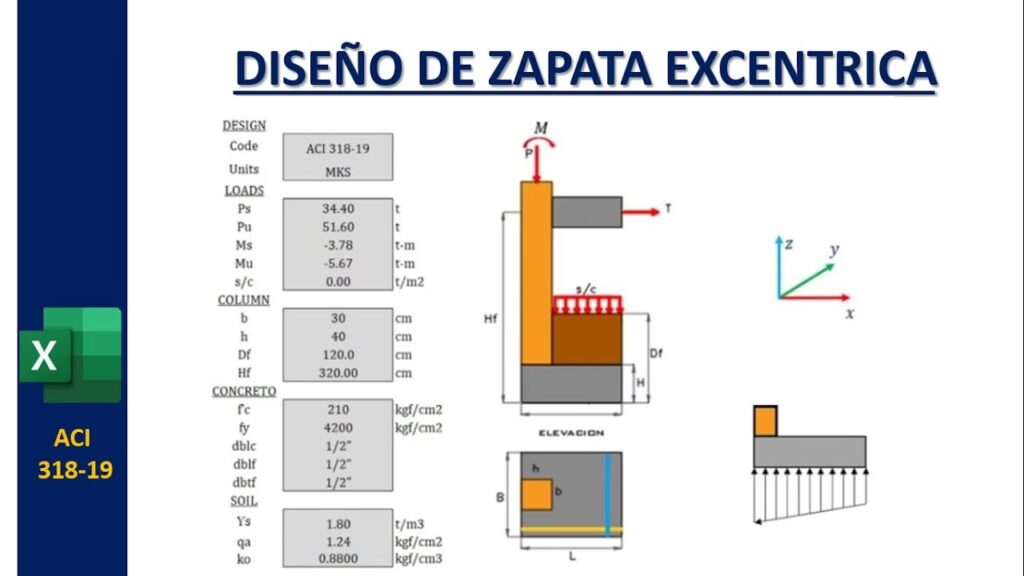

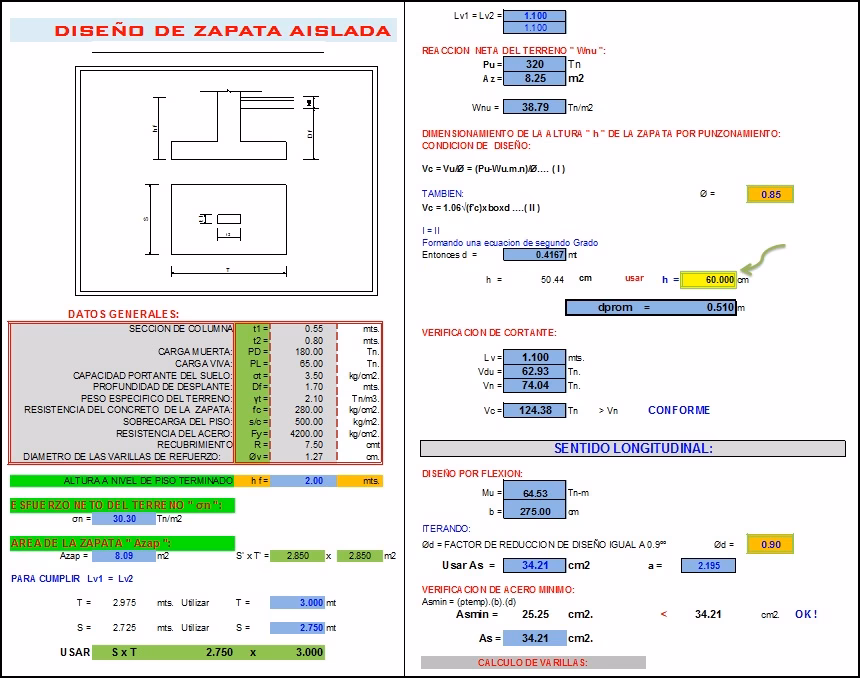

El diseño de zapatas corridas con carga excéntrica es complejo, ya que no solo deben resistir el momento, sino también garantizar una distribución uniforme de las presiones bajo toda su longitud para evitar asentamientos diferenciales. Para estos casos, es común el uso de herramientas de cálculo especializadas, como hojas de cálculo o software de ingeniería, que permiten modelar con precisión la interacción suelo-estructura y las tensiones resultantes.

El Rol de los Programas de Diseño Estructural: El Caso de Nuevo Metal 3D

La complejidad del cálculo y diseño de zapatas excéntricas y alargadas, especialmente cuando interactúan con el resto de la estructura, hace indispensable el uso de software especializado. Programas como Nuevo Metal 3D (u otros similares) son herramientas poderosas que facilitan enormemente este proceso.

Automatización y Flexibilidad

Estos programas están diseñados para tomar decisiones que se ajusten a la mayoría de los casos prácticos. Es habitual que, al generar automáticamente las cimentaciones, la zapata por defecto sea rectangular y excéntrica. Esto se debe a que es una solución robusta y adaptable a diversas situaciones, especialmente aquellas donde pueden presentarse momentos o restricciones de espacio.

Control del Ingeniero

Aunque el software ofrezca opciones por defecto, el ingeniero tiene el control total sobre el diseño. Es posible modificar el tipo de zapata, cambiándola a rectangular centrada o cuadrada, según las condiciones particulares de la obra. Esta flexibilidad es crucial, ya que permite al profesional adaptar el diseño a los resultados de los estudios geotécnicos, las limitaciones de espacio, los requisitos constructivos y la optimización económica.

Ventajas del Software

• Precisión en el Cálculo: Permite analizar la interacción suelo-estructura y las distribuciones de presión bajo la zapata con gran exactitud.
• Optimización de Dimensiones y Armaduras: Ayuda a determinar las dimensiones óptimas de la zapata y la cantidad y disposición de la armadura necesaria para resistir los esfuerzos.
• Visualización 3D: Facilita la comprensión espacial de la cimentación y su relación con el resto de la estructura.
• Generación de Planos y Memorias: Automatiza la documentación del proyecto.

Consideraciones Clave en el Diseño y Construcción

Más allá de la geometría y la excentricidad, el diseño de estas zapatas requiere atención a otros factores:

Interacción Suelo-Estructura

La capacidad portante del terreno y su compresibilidad son determinantes. Un estudio geotécnico exhaustivo es indispensable para conocer las propiedades del suelo y garantizar que las presiones transmitidas por la zapata estén dentro de los límites admisibles y que los asentamientos sean controlados.

Armadura de Refuerzo

Las zapatas excéntricas y alargadas están sometidas a esfuerzos de flexión y cortante más complejos. El diseño de la armadura debe ser meticuloso, previendo barras longitudinales y transversales que absorban los momentos generados por la excentricidad y la forma alargada. La cuantía y disposición del acero deben garantizar que la zapata no falle por flexión ni por punzonamiento.

Control de Asentamientos Diferenciales

Especialmente en zapatas corridas o en conjuntos de zapatas excéntricas, el control de los asentamientos diferenciales es vital para evitar fisuras o patologías en la superestructura. La rigidez de la zapata y la conexión entre zapatas (mediante vigas de atado o centradoras) juegan un papel fundamental en la uniformidad de los asentamientos.

Vigas de Atado y Centrado

Las vigas de atado o centrado son elementos estructurales que conectan zapatas aisladas o tramos de zapatas corridas. Son esenciales para:

• Equilibrar Momentos: En zapatas excéntricas, la viga de atado puede transmitir parte del momento a otra zapata, ayudando a centrar la resultante de las fuerzas.
• Rigidizar el Conjunto: Aumentan la rigidez del sistema de cimentación, reduciendo los asentamientos diferenciales.
• Absorber Empujes Horizontales: Pueden ayudar a resistir empujes horizontales, como los de tierra o viento.

Tabla Comparativa de Tipos de Zapatas

Preguntas Frecuentes (FAQ)

¿Por qué una zapata se diseña excéntrica?

Una zapata se diseña excéntrica principalmente por limitaciones de espacio, como la proximidad a un límite de propiedad, a otra estructura o a una tubería. Esto impide que el pilar o muro se centre sobre la zapata, generando un momento que debe ser resistido.

¿Cuál es la diferencia principal entre una zapata alargada y una zapata corrida?

Una zapata alargada es una zapata aislada para un único pilar, cuya longitud es significativamente mayor que su ancho para resistir momentos en una dirección. Una zapata corrida, en cambio, es una cimentación continua que soporta varios pilares alineados o un muro, extendiéndose a lo largo de toda su longitud. Una zapata corrida puede ser también alargada en su sección transversal, pero su función principal es la continuidad.

¿Es siempre mejor una zapata rectangular alargada para momentos?

No siempre. Es la mejor opción cuando los momentos son predominantes en una dirección y se busca optimizar la distribución de presiones. Sin embargo, en situaciones con momentos biaxiales o limitaciones de espacio que no se resuelven con una dirección preferente, otras soluciones como zapatas combinadas o losas pueden ser más adecuadas.

¿Qué riesgo principal tienen las zapatas excéntricas?

El riesgo principal es el de una distribución de presiones no uniforme bajo la zapata, lo que puede llevar a rotaciones excesivas del cimiento y, consecuentemente, a asentamientos diferenciales y posibles daños en la superestructura. Esto se mitiga con un diseño adecuado, dimensionamiento correcto y, a menudo, el uso de vigas de atado.

¿Puedo cambiar el tipo de zapata que un software como Nuevo Metal 3D genera automáticamente?

Sí, la mayoría de los programas de diseño estructural permiten al usuario modificar los tipos de zapatas generados por defecto. Si el software propone una zapata rectangular excéntrica, usted puede editarla para que sea rectangular centrada, cuadrada o de otro tipo, siempre y cuando las condiciones de carga y terreno lo permitan y sea estructuralmente viable. El control final siempre recae en el ingeniero.

En conclusión, las zapatas rectangulares, excéntricas y alargadas, junto con las zapatas corridas con carga excéntrica, son soluciones de cimentación altamente especializadas que demuestran la complejidad y la adaptabilidad de la ingeniería estructural. Su diseño requiere un profundo conocimiento de la mecánica de suelos, la estática y el uso de herramientas de cálculo avanzadas. Comprender cuándo y cómo aplicar estos tipos de zapatas es crucial para garantizar la estabilidad y el rendimiento de cualquier edificación, especialmente en escenarios donde las cargas son complejas o las restricciones de espacio son un factor determinante.
