Cálculo de Tensión en Zapatas: Guía Completa

El diseño de cimentaciones es una piedra angular en la ingeniería estructural, y dentro de este campo, comprender cómo una zapata transmite las cargas al terreno es absolutamente fundamental. La zapata, esa interfaz crucial entre la estructura y el suelo, debe ser capaz de distribuir las fuerzas de manera que el terreno subyacente pueda soportarlas sin sufrir deformaciones excesivas o, peor aún, fallos por rotura. Calcular la tensión que una zapata ejerce sobre el terreno no es meramente un ejercicio académico, sino una necesidad imperativa para garantizar la estabilidad y durabilidad de cualquier edificación. Un cálculo preciso nos permite dimensionar adecuadamente la zapata, seleccionar el tipo de suelo adecuado y, en última instancia, asegurar la integridad de toda la construcción.

Este artículo profundiza en los métodos y consideraciones clave para determinar la tensión bajo una zapata rígida, abordando desde las suposiciones teóricas hasta las aplicaciones prácticas, incluyendo el comportamiento de las zapatas excéntricas, un caso común y de suma importancia en el diseño estructural. Exploraremos las diferencias entre los enfoques elástico y plástico, y cómo cada uno contribuye a una comprensión integral de la interacción suelo-estructura.

¿Por Qué Es Crucial Calcular la Tensión en Zapatas?

La comprobación de la tensión bajo una zapata se realiza, en la mayoría de los casos, suponiendo una distribución lineal de tensiones. Esta hipótesis se sustenta en una premisa fundamental: la zapata, al ser una estructura de hormigón armado, poseerá una rigidez significativamente mayor que el suelo sobre el que se apoya. Esta disparidad de rigideces nos permite asumir, con un grado de certeza razonable para el cálculo, que la superficie de contacto entre la zapata y el terreno se mantendrá plana bajo carga. Aunque una ley de deformaciones plana no implica necesariamente una ley de tensiones plana –como sucede en ciertos materiales como el hormigón, donde la relación tensión-deformación puede ser no lineal–, esta simplificación es extraordinariamente útil y práctica desde el punto de vista del cálculo estructural.

Es vital entender que el hundimiento o fallo de un suelo no se produce cuando se supera una tensión admisible en un único punto aislado. Por el contrario, la falla ocurre cuando un número suficiente de puntos en la superficie de contacto están sometidos a tensiones elevadas, formando una pauta de rotura que permite el movimiento descendente del cimiento. Por esta razón, los métodos de cálculo que vamos a analizar, ya sea que consideren una tensión media o permitan que se superen los límites en ciertas porciones de la superficie de contacto, siempre lo harán bajo la condición de que en otras áreas se mantengan dentro de los límites seguros. Para simplificar el análisis y la comprensión, nos centraremos en problemas que consideren el momento flector en un solo plano, aunque los principios son extrapolables a situaciones más complejas.

Método Elástico: Un Enfoque Tradicional y sus Límites

El método elástico para el cálculo de tensiones bajo una zapata se basa en la suposición de que la superficie de contacto entre el cimiento y el terreno, al ser plana, genera también una ley de tensiones plana. Esta ley de tensiones se puede evaluar como la suma de dos componentes principales: una tensión constante, resultante de la compresión axial aplicada (carga vertical), y una tensión variable, producto del momento flector. La expresión general para determinar la tensión (σ) en cualquier punto de la superficie de contacto es la siguiente:

σ = N/A ± M/W

Donde 'N' representa la carga axial o normal aplicada, 'A' es el área de la zapata en contacto con el suelo, 'M' es el momento flector actuante, y 'W' es el módulo resistente de la sección de la zapata. Este módulo resistente se calcula en función de la geometría de la zapata y la dirección del momento.

Condiciones de Compresión y Excentricidad

Para que exista tensión de compresión en toda la superficie de contacto, es decir, para que la zapata no experimente levantamiento en ningún punto, el término N/A debe ser mayor que el término M/W. Esta condición está directamente relacionada con la excentricidad (e) de la carga, que es la distancia entre el punto de aplicación de la carga resultante y el centroide de la zapata. La condición de que toda la superficie permanezca bajo compresión se cumple siempre que la relación entre el momento y la carga axial (e = M/N) sea menor o igual a L/6 (o B/6, dependiendo de la dimensión considerada), donde L o B es la longitud o ancho de la zapata en la dirección del momento. Este límite, conocido como el 'núcleo central' o 'kern', es crucial.

Si la excentricidad es mayor que L/6, no es posible que se desarrollen tensiones de tracción entre el suelo y el cimiento. El suelo no puede resistir tracción; una vez que la tensión se vuelve negativa (tracción), la zapata simplemente se levantaría de esa porción del terreno. En estos casos, el equilibrio debe plantearse de otra forma. La parte de la zapata que tendería a traccionarse se considera inactiva, y la tensión se redistribuye sobre una superficie de contacto efectiva más pequeña, resultando en una distribución de tensiones triangular.

Comprobaciones en el Método Elástico

Dado que la ley de tensiones es variable en la mayoría de los casos de carga con momento, la práctica habitual en el diseño es realizar una doble comprobación:

1. Que la tensión media (N/A) no supere la tensión admisible del terreno.
2. Que la tensión máxima (σ_max) no supere un valor ligeramente mayor que la tensión admisible. Es frecuente admitir incrementos de hasta el 125% en la tensión máxima, siempre y cuando la tensión media esté dentro de los límites y la porción de la zapata bajo compresión sea suficiente.

Método Plástico: La Visión del CTE DB SE-C

A diferencia del método elástico, el método plástico no parte de la suposición de que una ley de deformación plana implica una ley plana de tensiones. Aquí, se pierde la estricta proporcionalidad entre tensión y deformación. En su lugar, el equilibrio se plantea simplemente considerando el área de la zapata disponible que sea cobaricéntrica con la resultante de los esfuerzos aplicados. Se asume una tensión constante igual a la tensión admisible, aplicada sobre esa área efectiva. Este método es el propuesto por el Código Técnico de la Edificación (CTE) en su Documento Básico de Seguridad Estructural - Cimientos (DB SE-C).

La simplicidad del método plástico radica en su enfoque. No se preocupa por la forma exacta de la distribución de tensiones, sino que se centra en asegurar que la carga resultante pueda ser soportada por una porción efectiva del área de la zapata a la tensión admisible del suelo. Esto simplifica significativamente los cálculos, ya que con una única expresión se puede resolver tanto el dimensionado de la zapata como su comprobación, independientemente de la excentricidad de la carga.

Comparativa Detallada entre el Método Elástico y el Plástico

La elección entre el método elástico y el plástico para el cálculo de zapatas puede tener implicaciones significativas en el tamaño final y la capacidad de la cimentación. Ambos métodos están suficientemente avalados por la práctica y las normativas, pero presentan enfoques distintos.

Ventajas del Método Plástico:

• Sencillez de Cálculo: Como se mencionó, con una única expresión se abordan el dimensionado y la comprobación, lo que agiliza el proceso.
• Independencia de la Excentricidad: Su formulación lo hace más robusto frente a diferentes niveles de excentricidad, sin la necesidad de analizar múltiples tramos o condiciones como en el elástico.
• Conformidad Normativa: Es el método respaldado por el CTE DB SE-C en España, lo que le confiere una base legal y de seguridad reconocida.

Comparación de Resultados (Tamaño de Zapata):

Para entender si los dos métodos discrepan en cuanto al tamaño de la zapata necesaria o la capacidad de una zapata existente, se puede establecer una relación entre la excentricidad (e), expresada como una fracción del ancho de la zapata (e = λ·B), y la relación entre la tensión admisible y la tensión media (γ = σ_adm / σ_0).

Para el método plástico, se obtiene una única función que describe esta relación. En contraste, el método elástico presenta una función con tres tramos distintos, que dependen de la excentricidad. Por ejemplo, para excentricidades menores al 4% del lado de la zapata, la única condición relevante es la de la tensión media, ya que el incremento debido al momento no será suficiente para superar el límite del 25% de la media.

En la práctica, la decisión sobre qué método emplear a menudo recae en cuál de ellos da lugar a la zapata de menor tamaño que cumpla con todas las condiciones de seguridad. Si ambos métodos son válidos y cumplen con la normativa, se opta por la solución más económica y eficiente. Sin embargo, la tendencia actual en muchas normativas es hacia el método plástico por su simplicidad y seguridad.

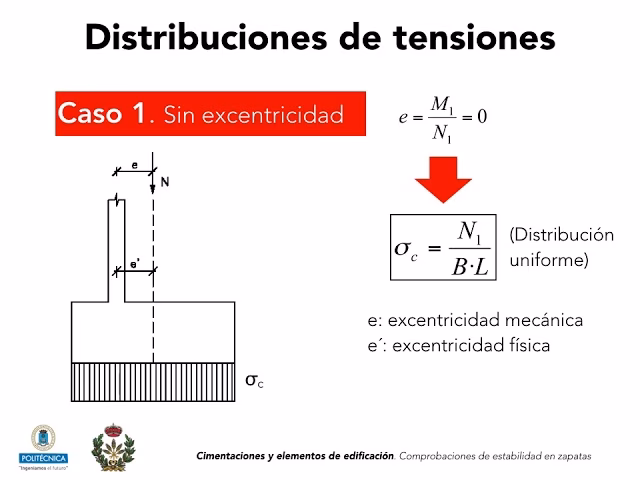

La Distribución de Tensiones en Zapatas Rígidas con Carga Centrada

Una idea común, pero errónea, es que en una zapata rígida con carga perfectamente centrada, la distribución de tensiones bajo la misma sería uniforme. Sin embargo, es fácil comprender que esto no es posible. Si la tensión fuera completamente uniforme, en los bordes de la zapata habría un salto abrupto a cero tensión fuera de la zapata, creando una ley de tensiones discontinua, lo cual no es físicamente realista en un medio continuo como el suelo.

La realidad es que, incluso con una carga centrada en una zapata rígida, la distribución de tensiones no es uniforme. La forma exacta de esta distribución depende en gran medida del tipo de suelo. Por ejemplo, para suelos cohesivos, como las arcillas, la ley de tensiones tiende a ser más concentrada hacia el centro de la zapata, disminuyendo hacia los bordes. Esto se debe a la forma en que las arcillas, con su cohesión inherente, distribuyen las cargas internamente. La presión máxima se encuentra en el centro, y disminuye gradualmente hacia los extremos, adoptando una forma más parecida a una campana o una parábola invertida.

En contraste, para suelos granulares como las arenas, la distribución puede ser diferente, con una tendencia a concentrar las tensiones más hacia los bordes, debido a la falta de cohesión y la forma en que las partículas se reacomodan bajo carga. Sin embargo, la premisa de la zapata rígida simplifica esto, y para fines de diseño práctico, la suposición de una distribución lineal (o triangular en casos excéntricos) es un modelo de cálculo suficientemente seguro y conservador, aunque no represente la complejidad exacta del comportamiento del suelo.

Análisis de Zapatas Excéntricas: Desafíos y Soluciones

En la práctica de la ingeniería, no todas las columnas se encuentran perfectamente centradas sobre sus zapatas. Muy a menudo, ya sea por restricciones de espacio, proximidad a linderos, o la presencia de cargas laterales o momentos flectores, las columnas pueden estar excéntricas al centroide de la zapata. Estas son las conocidas como “Zapatas Excéntricas”. Una zapata excéntrica es aquella que, además de la carga axial (P), está sometida a un momento flector (M) o una fuerza lateral (H) que genera un momento. Esto resulta en una carga axial que actúa a una excentricidad 'e' desde el centroide de la zapata.

Como resultado de esta excentricidad, la tensión total combinada en la base de la zapata no es uniforme, sino que varía linealmente a lo largo de la base. La fórmula general para esta distribución de presión del suelo (q) es la suma de la tensión debida a la carga axial sobre el área de la zapata (P/A) y la tensión debida al momento flector sobre el módulo de sección 'S' del pie (M/S):

q = P/A ± M/S

Donde 'P' es la carga axial, 'A' es el área de la zapata, 'M' es el momento flector, y 'S' es el módulo de sección de la zapata (generalmente b*h²/6 para una sección rectangular).

El Concepto del Kern (Núcleo Central) en Zapatas Excéntricas

La suposición de que la presión varía linealmente es válida siempre y cuando la carga axial caiga dentro del 'kern' (o núcleo central) del área de la zapata. El kern es la región dentro de la cual la carga puede aplicarse sin inducir tensiones de tracción en ninguna parte de la sección. Para una zapata rectangular, el kern se define por una excentricidad 'e' menor que L/6 (o B/6, dependiendo de la dirección del momento).

Analicemos los diferentes escenarios de distribución de presión del suelo (q) según la excentricidad:

1. Excentricidad dentro del límite de kern (e < L/6)

Cuando la excentricidad se encuentra dentro del límite del kern, toda la zapata permanece bajo compresión. La presión del suelo reacciona con una distribución trapezoidal. En este caso, las presiones mínima y máxima en los bordes extremos de la zapata se calculan como:

• q_max = P/A + M/S
• q_min = P/A - M/S

Ambas 'q_max' y 'q_min' serán valores positivos (compresión).

2. Excentricidad en el límite del kern (e = L/6)

En este escenario, la excentricidad se encuentra exactamente en el límite del kern. Toda la base de la zapata aún está bajo compresión, pero la presión del suelo ahora reacciona con una distribución triangular. En uno de los bordes, la tensión mínima se vuelve cero. La tensión máxima se calcula como:

• q_max = 2P/A

Esto ocurre porque el término M/S es exactamente igual a P/A, haciendo que q_min sea cero.

3. Excentricidad fuera del límite de kern (e > L/6)

Cuando la excentricidad se encuentra fuera del kern, la zapata no puede resistir tensión (movimiento ascendente o levantamiento) en la parte donde la tensión sería negativa. La presión del suelo sigue reaccionando con una distribución triangular, pero ahora solo una porción de la zapata está en contacto efectivo con el suelo y bajo compresión. La parte de la zapata que tendería a traccionarse se considera inactiva. En este caso, la tensión máxima se calcula sobre el área efectiva de contacto, y la fórmula es:

• q_max = 2P / (3 * (0.5L - e) * B) o similar, ajustando el área efectiva.

Es crucial que los diseñadores comprendan estas variaciones para asegurar que la zapata no se levante ni ejerza presiones excesivas que puedan comprometer la capacidad portante del suelo.

Preguntas Frecuentes (FAQ) sobre el Cálculo de Tensión en Zapatas

¿Por qué es importante calcular la tensión bajo una zapata?

Es fundamental para garantizar que el terreno pueda soportar las cargas transmitidas por la estructura sin sufrir hundimientos excesivos o fallos por rotura. Un cálculo preciso asegura la estabilidad y la vida útil de la edificación, evitando problemas estructurales a largo plazo.

¿Qué es la suposición de distribución lineal de tensiones?

Es una hipótesis de cálculo que asume que, debido a la mayor rigidez de la zapata respecto al suelo, la superficie de contacto entre ambos se mantiene plana, lo que resulta en una distribución de tensiones que varía linealmente. Simplifica el análisis, aunque la distribución real puede ser más compleja.

¿Cuándo se utiliza el método elástico y cuándo el plástico?

El método elástico es un enfoque clásico basado en la proporcionalidad tensión-deformación y es útil para comprender la distribución detallada de tensiones. El método plástico, más simplificado y adoptado por normativas como el CTE DB SE-C, es ventajoso por su sencillez y porque resuelve el dimensionado y comprobación con una única expresión, independientemente de la excentricidad. Ambos son válidos, y la elección puede depender de la normativa local o de la solución que resulte en una zapata más eficiente.

¿Cómo afecta la excentricidad a la distribución de tensiones en una zapata?

La excentricidad, es decir, cuando la carga no se aplica en el centroide de la zapata, genera un momento flector que provoca una distribución no uniforme de tensiones. Si la excentricidad es pequeña (dentro del kern), la distribución es trapezoidal. Si es mayor (fuera del kern), parte de la zapata puede levantarse, y la distribución de tensión se vuelve triangular, concentrándose en una porción reducida de la zapata.

¿Qué es el 'kern' en el diseño de zapatas?

El 'kern' (o núcleo central) es la región dentro de la cual la carga resultante puede aplicarse a una sección de la zapata sin que se generen tensiones de tracción en ningún punto de la misma. Para una zapata rectangular, este límite se encuentra a L/6 (o B/6) desde el centroide en cada dirección. Si la excentricidad de la carga supera este límite, la zapata tenderá a levantarse de una porción del terreno.

¿Puede una zapata tener tensión de tracción con el suelo?

No. El suelo, por su naturaleza, no puede resistir tensiones de tracción. Si los cálculos indican una tensión de tracción en alguna parte de la zapata, significa que esa porción de la zapata se levantaría del suelo. En estos casos, se debe recalcular la distribución de tensiones sobre la parte efectiva de la zapata que permanece en compresión.

Conclusiones Finales

El cálculo de la tensión bajo una zapata es una tarea crítica en el diseño de cimentaciones que requiere una comprensión profunda de la interacción suelo-estructura. Hemos explorado dos métodos principales: el elástico, con su enfoque en la distribución lineal de tensiones y sus consideraciones sobre la excentricidad y el 'kern'; y el plástico, un método más simplificado y adoptado por normativas modernas como el CTE, que ofrece eficiencia en el cálculo. La elección del método dependerá de las especificaciones del proyecto, las normativas aplicables y la búsqueda de una solución óptima que garantice la seguridad estructural.

Comprender cómo varía la presión en la base de la zapata, especialmente en casos de zapatas excéntricas, es indispensable para evitar fallos por levantamiento o sobrecargas localizadas. La capacidad de analizar estos escenarios complejos es lo que distingue un diseño de cimentaciones robusto y confiable. En última instancia, el objetivo es siempre asegurar que la zapata cumpla su función de transmitir las cargas de la estructura al terreno de manera segura, manteniendo la integridad de la edificación a lo largo del tiempo.
