Zapatas, Columnas y Trabes: Cimientos de la Solidez

Toda edificación, desde la más humilde vivienda hasta el rascacielos más imponente, reposa sobre una base que, aunque invisible una vez terminada la obra, es el pilar fundamental de su existencia. Hablamos de las cimentaciones, ese sistema estructural encargado de transmitir las cargas del edificio al terreno de manera segura y eficiente. Dentro de este universo subterráneo, las zapatas, las columnas y las trabes emergen como protagonistas indiscutibles, cada una con un rol vital en la consecución de una estructura robusta y duradera. Comprender su función, tipología y los requisitos para su construcción es clave para cualquier proyecto que aspire a la solidez.

La Esencia de la Cimentación: Más Allá de lo Visible

La cimentación es, sin lugar a dudas, la parte más crítica de cualquier estructura. No es solo el punto de contacto con el suelo, sino el mecanismo que asegura la estabilidad y previene daños tanto a los materiales estructurales como a los no estructurales. La elección del tipo de cimentación es una decisión compleja, influenciada por factores como la naturaleza del terreno, la magnitud de las cargas a soportar y la profundidad del estrato resistente. Es un baile delicado entre la ingeniería y las condiciones geológicas, donde el objetivo principal es garantizar que el edificio se asiente de manera uniforme, evitando hundimientos diferenciales que podrían comprometer su integridad.

Los problemas en la cimentación suelen dividirse en dos grandes áreas: el estudio del material que forma el terreno y los ensayos realizados en el laboratorio de mecánica de suelos. Un cimiento, en esencia, es la parte de la estructura que recibe la carga de la construcción y la transmite al terreno a través de un ensanchamiento en su base. Raramente los cimientos son formaciones naturales; en la mayoría de los casos, deben construirse bajo tierra, con una profundidad y anchura meticulosamente calculadas en función de las características del suelo, los materiales de construcción y la carga que han de soportar.

Tipos de Cimentaciones: Una Base para Cada Necesidad

Las cimentaciones se clasifican generalmente en superficiales, profundas y especiales, cada una adaptada a diferentes escenarios y exigencias del terreno.

Cimentaciones Superficiales

Las cimentaciones superficiales son aquellas que transmiten la carga al suelo por presión bajo su base, sin rozamientos laterales significativos. Se consideran superficiales cuando su anchura es igual o mayor que su profundidad, generalmente hasta los 3 metros. Incluyen las zapatas y las losas de cimentación, y son la opción más común para construcciones ligeras o en terrenos con buena capacidad portante a poca profundidad.

Zapatas: Los Pilares Invisibles de tu Construcción

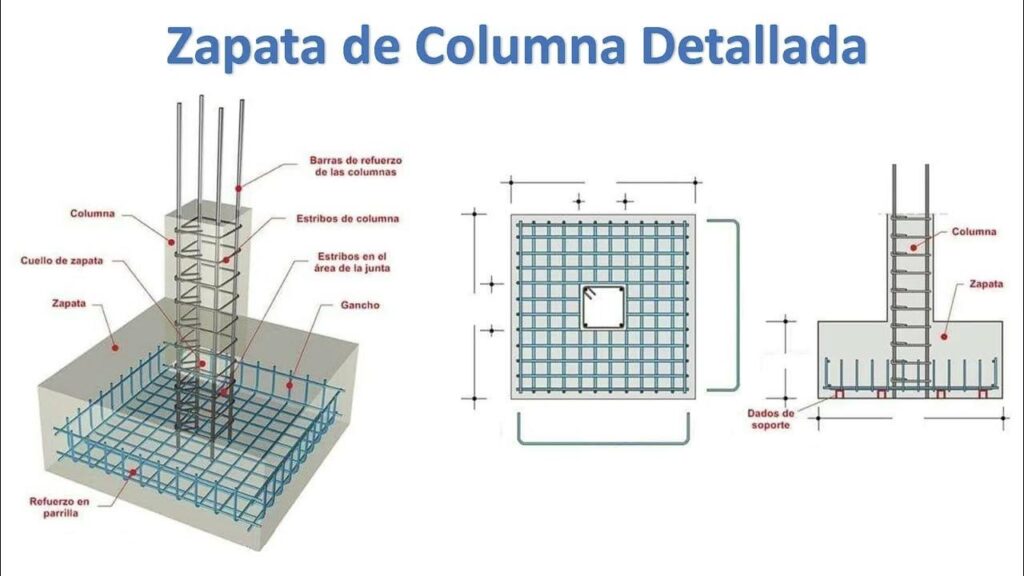

Una zapata es una ampliación de la base de una columna o muro, diseñada para distribuir la carga sobre una superficie mayor del subsuelo, a una presión adecuada a las propiedades del suelo. Son elementos de hormigón armado, lo que les confiere la capacidad de soportar y distribuir fuertes cargas eficazmente.

Zapatas Aisladas: Concentración de Carga

Las zapatas aisladas son las más comunes y se utilizan para cimentar una sola columna. Su función principal es aumentar el área de apoyo en ambas direcciones. Son adecuadas cuando la carga de la columna no excede significativamente la capacidad de carga admisible del suelo (aproximadamente hasta un 75% de la capacidad del suelo). Se recomienda su uso en suelos con una capacidad de carga admisible no menor a 10,000 kg/m², para evitar dimensiones excesivamente grandes. Se clasifican en:

• Zapatas Aisladas Centradas: Son las más básicas, donde la columna se apoya en el centro de la zapata.
• Zapatas Aisladas Cuadradas: Son la forma general, eficientes para cargas centradas.
• Zapatas Aisladas Rectangulares: Similares a las cuadradas, pero con dos secciones críticas distintas para el cálculo por flexión, usadas cuando los ejes entre columnas son limitados o muy próximos.
• Zapatas Aisladas Descentradas (Medianería y Esquina): Se utilizan cuando la columna está cerca de un lindero o en una esquina, y la carga se aplica de forma descentrada, generando momentos de vuelco. Para contrarrestar estos momentos, se pueden usar vigas centradoras o integrarlas con vigas o forjados en plantas superiores.

Zapatas Corridas: Uniendo Esfuerzos

Las zapatas corridas son elementos de cimentación lineales que reciben cargas distribuidas a lo largo de un muro o de una alineación de pilares. Son ideales para muros portantes, cercas, muros de contención o para homogeneizar los asentamientos de una serie de pilares, sirviendo también como arriostramiento. No son recomendables en suelos muy blandos. Se clasifican en:

• Zapatas Corridas bajo Muros: Son las más comunes para soportar muros.
• Zapatas Corridas bajo Pilares: Cuando varias columnas están muy cerca y es más eficiente unirlas con una zapata continua.
• Zapatas Corridas Combinadas: Cuando la resistencia del terreno es baja y es necesario unir dos o más columnas en una misma zapata para distribuir mejor la carga. La contratrabe juega un papel crucial en estas zapatas, aportando rigidez y soportando esfuerzos de flexión.

Tabla Comparativa de Zapatas Comunes

Losas de Cimentación: Una Base Unificada

Una losa de cimentación es una zapata combinada que cubre toda el área debajo de una estructura, soportando todos los muros y columnas. Se utiliza cuando las cargas del edificio son muy pesadas o la capacidad de carga admisible del suelo es tan baja que las zapatas aisladas cubrirían más del 50% del área total. También son útiles para reducir asentamientos diferenciales en suelos muy compresibles, como las arcillas. Para edificios pequeños, el espesor de la losa suele ser de 15 a 22.5 cm, mientras que para estructuras mayores puede variar de 22.5 a 37.5 cm. Una desventaja importante es el costo constructivo elevado para losas muy grandes y la necesidad de protegerlas contra la humedad, álcalis y lixiviación, requiriendo sistemas de drenaje e impermeabilización.

Cimiento Ciclópeo y de Mampostería: Tradición y Eficiencia

El cimiento ciclópeo es una opción sencilla y económica en terrenos cohesivos, donde la zanja puede hacerse con parámetros verticales. Consiste en verter una mezcla de concreto (proporción 1:3:5) alternando con piedras de diferentes tamaños, procurando una buena mezcla para evitar la continuidad en las juntas. Es crucial mojar la piedra y el fondo de la excavación para evitar la absorción de humedad del mortero. Por otro lado, los cimientos de mampostería de piedra, unidos con mortero, son comunes en zonas rurales para construcciones ligeras, como casas de hasta dos niveles o bardas, existiendo de uno o dos escarpios.

Cimentaciones Profundas

Cuando el estrato resistente se encuentra a gran profundidad o las cargas son excepcionalmente altas, se recurre a las cimentaciones profundas. Estas transmiten la carga al suelo no solo por presión bajo su base, sino también, en muchos casos, por rozamiento en el fuste. Los principales tipos son los pilotes, las pilas y los cajones.

Pilotes: Cuando el Firme se Esconde

Un pilote es un soporte, generalmente de hormigón armado, de gran longitud en relación a su sección transversal, que se hinca o construye in situ en el terreno. Son necesarios cuando la capa superficial del suelo no es capaz de resistir el peso del edificio o cuando el terreno está saturado de agua. Los pilotes pueden alcanzar profundidades superiores a los 40 metros y suelen tener diámetros o lados no mayores a 60 cm. Su eficacia depende del rozamiento y la adherencia entre el suelo y el fuste, así como de la resistencia por punta.

Los pilotes se clasifican según su función de trabajo en:

• Pilotes apoyados en manto resistente (de punta): Obtienen casi toda su capacidad de carga de un estrato de roca o suelo resistente cerca de la punta.
• Pilotes trabajando por fricción del fuste con el suelo: Adquieren su capacidad de carga principalmente del suelo que los rodea a lo largo de su longitud.
• Combinación de ambos: Una mezcla de apoyo directo y rozamiento.

Existen diversos materiales y métodos de construcción para los pilotes, incluyendo los de madera (antiguos y económicos pero limitados en longitud y resistencia al hincado), de concreto (los más usados, colados in situ o precolados, a menudo presforzados para mayor resistencia), y de acero (tubos o perfiles I/H, llenados con concreto, aunque sujetos a corrosión). Los métodos de hincado incluyen martinete, chorro de agua, hidráulico o barrenando el terreno.

Pilas y Cilindros: Soportes Robustos para Grandes Obras

Las pilas son miembros estructurales subterráneos que, al igual que las zapatas, transmiten cargas al suelo, pero con una relación de profundidad a base generalmente mayor a cuatro. Se usan comúnmente como apoyos para puentes (estribos en los extremos). Pueden ser huecas, macizas, dobles o en forma de T, adaptándose a las necesidades de la superestructura y el terreno. Su construcción puede ser mediante el método de ademado (excavando un pozo y construyendo la pila dentro, con paredes ademadas) o utilizando cajones (cajas o cilindros que se hincan y sirven de cimbra). La elección del tipo de pila se basa en factores como la magnitud de las reacciones de apoyo, la topografía del terreno, el tipo de tráfico y la disponibilidad de fondos.

Las Columnas: Ejes Verticales de la Estructura

Las columnas son elementos estructurales verticales que tienen la crucial tarea de recibir las cargas de los pisos superiores y las trabes, y transmitirlas de manera concentrada hacia la cimentación. Son el nexo entre la superestructura y la infraestructura, canalizando las fuerzas descendentes hasta las zapatas o losas de cimentación. El diseño de una columna debe considerar su capacidad para soportar compresión axial, flexión y cortante, asegurando que estas cargas se transfieran de forma segura a la base. La continuidad entre la columna y su zapata es vital, lograda mediante el adecuado anclaje de las varillas de refuerzo de la columna dentro de la zapata, creando una unión monolítica que garantiza la correcta distribución de los esfuerzos.

Las Trabes: Conectando y Distribuyendo Cargas

Las trabes (también conocidas como vigas) son elementos estructurales horizontales cuya función principal es distribuir cargas o soportes. Resisten el volteo y brindan equilibrio a la estructura, transfiriendo las cargas recibidas de losas y columnas a otros elementos de soporte. Son cruciales para la estabilidad lateral y la distribución de cargas gravitacionales.

Su tipología es variada, tanto por geometría como por función y fabricación:

• Por Geometría: Pueden ser Rectangulares, en T, en L, Trapezoidales, Triangulares, o en T/L invertida, adaptándose a las necesidades de espacio y carga.
• Por Función: Se encuentran las Trabes de Soporte (para claros largos o elementos secundarios), Contratrabes de Liga en Cimentaciones (que conectan zapatas y aportan rigidez), y Trabes Puntuales.
• Por Fabricación: Pueden ser Pre-tensadas (donde el acero se estira antes de verter el concreto), Post-tensadas (el acero se estira después del fraguado), Pre-coladas (fabricadas fuera del sitio y luego instaladas), o Coladas en el Lugar (in situ), que se construyen directamente en la obra.

Existen también tipos específicos de trabes para usos particulares, como las Trabes AASHTO (vigas de concreto presforzado para puentes vehiculares, ideales para grandes cargas en claros de hasta 45m, clasificadas de Tipo I a VI según sus dimensiones), las Trabes Nebraska (con sección similar a un perfil 'I' de acero, con patines superior e inferior más anchos, peralte variable según claro y carga), las Trabes Doble 'T' (muy eficientes para claros mayores a 30m, comunes en puentes peatonales y algunos vehiculares de menor carga) y las Trabes de Cajón (utilizadas en puentes ferroviarios, vehiculares y tipo vado, diseñables en diversos anchos y peraltes).

El armado estructural de las trabes es fundamental. El número y tamaño de las varillas, así como su separación, deben seguir estrictamente lo indicado en el plano estructural, asegurando que la trabe tenga la resistencia necesaria a la flexión y al cortante.

El Plano de Cimentación: La Hoja de Ruta Esencial

El plano de cimentación es el documento gráfico que detalla la base sobre la que descansará toda la edificación. Es una guía indispensable para el replanteo y la construcción de los cimientos. Su representación más sencilla muestra las líneas exteriores de los cimientos y su eje, que coincide con el de las paredes que se apoyan sobre ellos. Este plano debe incluir una vasta cantidad de información precisa para el constructor:

• Límites del terreno.
• Ejes principales o constructivos en ambos lados, con cotas parciales, acumulativas y totales.
• Banco de nivel y banco de trazo para referencia altimétrica.
• Ángulos internos de los ejes principales.
• Curvas de nivel del terreno natural y el perfil del terreno natural.
• Perfil del proyecto al nivel del firme.
• Cortes longitudinales y transversales.
• Detalles de cimientos (planta y sección) a la misma escala.
• Cuadro de simbología para entender los elementos representados.
• Escala gráfica y numérica.
• Tabla de especificaciones de materiales y procedimientos.
• Indicación del Norte.
• Membrete con información del proyecto y responsables.

Este plano es crucial para la correcta ejecución de la obra, garantizando que la cimentación se construya exactamente según el diseño estructural y las características del terreno.

Preguntas Frecuentes sobre Zapatas y Columnas

¿Qué se necesita para construir zapatas y columnas?

Para construir zapatas y columnas se requiere una combinación de elementos de planificación, materiales y mano de obra especializada. En primer lugar, es indispensable un estudio geotécnico detallado del terreno para determinar su capacidad portante y las condiciones del subsuelo (como el nivel freático). Luego, se necesitan planos estructurales precisos, elaborados por un ingeniero, que indiquen las dimensiones, el tipo de zapata y columna, y el armado de acero necesario. Los materiales clave incluyen concreto (generalmente hormigón armado, que puede ser colado en sitio o prefabricado), acero de refuerzo (varillas de diferentes diámetros y estribos) y cimbra (moldes temporales para dar forma al concreto). El proceso constructivo implica la excavación de la zanja o pozo a la profundidad requerida, la colocación de una plantilla de concreto pobre, el armado del acero según los planos, el montaje de la cimbra y, finalmente, el vaciado y vibrado del concreto. Es fundamental contar con mano de obra calificada que supervise y ejecute cada etapa con precisión.

¿Cómo calcular la junta de una zapata?

Es importante aclarar que, en general, las zapatas en sí mismas no requieren de juntas de dilatación o contracción significativas, ya que al estar embebidas en el terreno, no se ven afectadas por los cambios térmicos de la misma manera que la superestructura. La masa de tierra alrededor de la zapata actúa como un aislante térmico y un elemento de confinamiento que minimiza las deformaciones por temperatura. Sin embargo, la estructura que se apoya sobre las zapatas (como muros, losas o vigas) sí puede requerir juntas de dilatación cada cierta distancia (comúnmente cada 30 metros aproximadamente en edificaciones de gran longitud) para controlar las expansiones y contracciones térmicas. En estos casos, el diseño de las zapatas debe considerar que pueden estar en los extremos de una sección estructural dividida por una junta, lo que podría implicar el uso de zapatas combinadas o el diseño de la zapata para soportar solo las cargas del elemento que recae sobre ella en esa sección de la junta. No hay un cálculo de 'junta de una zapata' per se, sino un cálculo de la zapata para soportar las cargas de la estructura, la cual sí contempla juntas.

¿Cuál es la importancia del estudio geotécnico?

El estudio geotécnico es el punto de partida indispensable para cualquier proyecto de cimentación. Su importancia radica en que proporciona información vital sobre las características físicas, granulométricas, mecánicas e hidráulicas del suelo. Permite determinar la capacidad portante admisible del terreno, la presencia de niveles freáticos, la estratigrafía del subsuelo y la posible presencia de materiales indeseables o inestables. Sin este estudio, la elección del tipo de cimentación sería una conjetura, lo que podría llevar a sobre-dimensionamientos innecesarios (costos elevados) o, peor aún, a sub-dimensionamientos que comprometerían la seguridad y la estabilidad de la estructura a largo plazo, provocando asentamientos excesivos o fallas estructurales. El informe geotécnico es la base para un diseño de cimentación seguro, eficiente y económico.

¿Cuándo usar zapatas aisladas vs. corridas?

La elección entre zapatas aisladas y zapatas corridas depende de varios factores:

• Zapatas Aisladas: Se usan cuando las cargas de las columnas son puntuales y el terreno tiene una buena capacidad portante a poca profundidad. Son ideales cuando las columnas están lo suficientemente separadas como para que sus zapatas no se traslapen y para evitar la influencia de los bulbos de presión. Son más económicas para estructuras con columnas bien espaciadas.
• Zapatas Corridas: Son adecuadas para cimentar elementos continuos como muros portantes o cuando una serie de columnas están muy próximas entre sí, haciendo que el uso de zapatas aisladas resulte en un traslape o una ineficiencia. También se utilizan para homogeneizar los asentamientos de una alineación de pilares, para arriostrar la estructura o para puentear defectos y heterogeneidades en el terreno. Si el suelo es de baja capacidad portante y las zapatas aisladas se vuelven demasiado grandes, la zapata corrida o incluso una losa de cimentación pueden ser más eficientes.

¿Por qué es crucial el armado estructural?

El armado estructural, o el uso de acero de refuerzo (varillas), es absolutamente crucial en la construcción de zapatas, columnas y trabes de concreto. El concreto es muy resistente a la compresión, pero tiene una baja resistencia a la tracción (tensión) y al cortante. El acero, por otro lado, es excelente para resistir estas fuerzas de tracción y cortante. Al combinar ambos materiales en el hormigón armado, se crea un elemento estructural que aprovecha las fortalezas de cada uno, compensando sus debilidades. En las zapatas, el acero resiste los esfuerzos de flexión producidos por la reacción del terreno y ayuda a distribuir las cargas. En las columnas, el acero longitudinal resiste la compresión y la flexión, mientras que los estribos (acero transversal) confinan el concreto, aumentando su resistencia y previniendo el pandeo de las varillas longitudinales. En las trabes, el acero resiste los momentos de flexión y las fuerzas cortantes. Sin un armado estructural adecuado, estos elementos simplemente fallarían bajo las cargas, fisurándose y colapsando.
