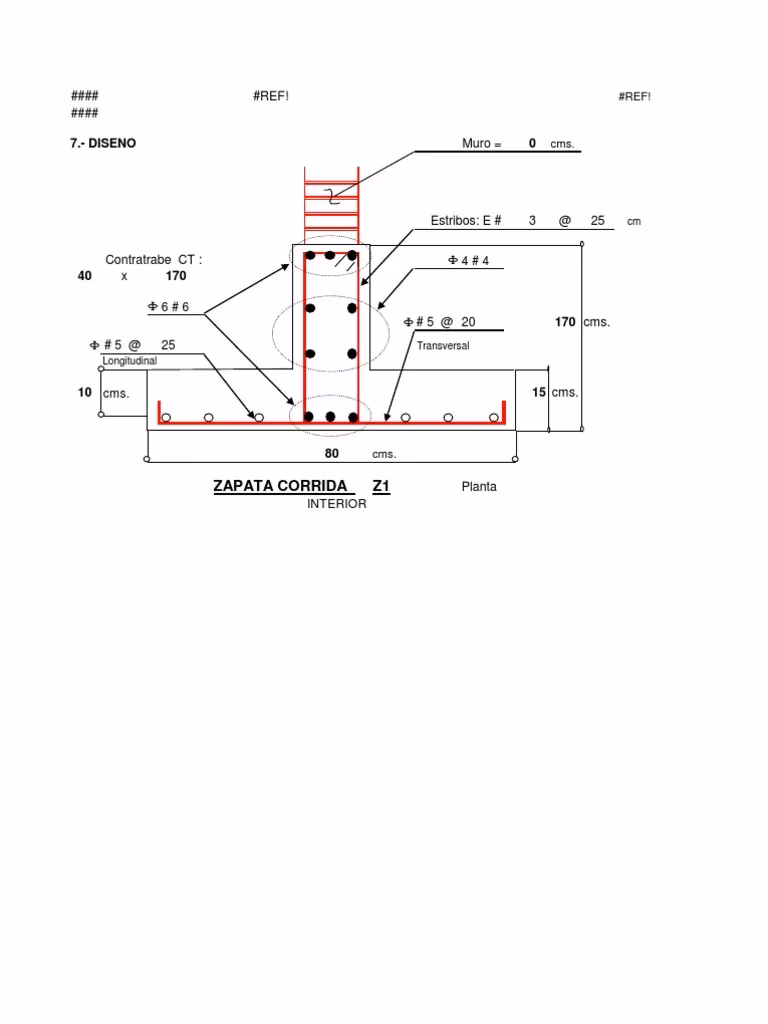

¿Cómo Diseñar una Zapata Aislada? Guía Completa

El diseño de una zapata aislada es un pilar fundamental en la ingeniería estructural, representando el punto de conexión entre la superestructura de un edificio y el terreno sobre el que descansa. Una cimentación adecuadamente diseñada no solo soporta las cargas del edificio, sino que también las distribuye de manera segura al suelo, previniendo asentamientos excesivos o diferenciales que podrían comprometer la integridad de la estructura. Este proceso, que combina principios de mecánica de suelos y hormigón armado, requiere un entendimiento profundo de las interacciones entre el suelo y la estructura, así como la aplicación rigurosa de normativas y estándares de diseño. Dominar el diseño de zapatas aisladas es esencial para cualquier profesional de la construcción que busque garantizar la estabilidad y durabilidad de sus proyectos.

¿Qué es una Zapata Aislada y Por Qué es Crucial su Diseño?

Una zapata aislada es un tipo de cimentación superficial que se utiliza para soportar una única columna o pilar, transmitiendo sus cargas directamente al suelo subyacente. Su nombre proviene de su independencia, ya que cada zapata actúa de forma individual para sostener un elemento estructural específico. Son ampliamente utilizadas debido a su economía, sencillez constructiva y eficiencia, especialmente cuando el suelo posee una capacidad portante adecuada a profundidades razonables y las cargas de las columnas no son excesivamente elevadas.

El diseño crucial de estas zapatas radica en su papel como interfaz. Si la zapata falla, ya sea por punzonamiento, cortante, flexión, o por asentamientos excesivos, las consecuencias para toda la estructura pueden ser catastróficas. Un diseño deficiente puede llevar a fisuras en muros, inclinación del edificio, o incluso un colapso. Por ello, cada etapa del proceso de diseño debe ser meticulosamente calculada y verificada.

Pilares del Diseño de Cimentaciones

Antes de sumergirnos en los cálculos específicos, es vital comprender los elementos fundamentales que rigen el diseño de cualquier cimentación.

El Estudio de Suelos: La Base de Todo

No se puede enfatizar lo suficiente la importancia de un adecuado estudio de suelos (o estudio geotécnico). Este informe proporciona información vital sobre las propiedades del terreno, incluyendo:

• Capacidad Portante Admisible: La máxima presión que el suelo puede soportar sin experimentar asentamientos excesivos o falla por corte. Es el dato más crítico para el predimensionamiento.
• Tipo de Suelo: Arcillas, limos, arenas, gravas, rocas, etc. Cada tipo tiene un comportamiento diferente bajo carga.
• Nivel Freático: La presencia de agua subterránea puede afectar significativamente la capacidad portante y el comportamiento del suelo, además de requerir consideraciones especiales para la excavación y el hormigonado.
• Propiedades de Deformación: Datos como el módulo de elasticidad o el coeficiente de balasto son esenciales para estimar los asentamientos.
• Presencia de Materiales Problemáticos: Suelos expansivos, colapsables o presencia de cavidades.

Sin un estudio de suelos fiable, cualquier diseño de cimentación es una conjetura peligrosa.

Cargas a Considerar

La zapata debe ser capaz de soportar todas las cargas que la superestructura le transmite. Estas incluyen:

• Cargas Muertas (D): Peso propio de la estructura (hormigón, acero, muros, acabados permanentes).
• Cargas Vivas (L): Cargas de uso (personas, mobiliario, equipos móviles).
• Cargas Accidentales:
  • Viento (W): Fuerzas horizontales y de succión.
  • Sismo (E): Fuerzas inerciales generadas por movimientos telúricos.
• Cargas por Nieve (S), Lluvia (R), Tierra (H), etc. Dependiendo de la ubicación y el tipo de estructura.

Estas cargas se combinan utilizando factores de mayoración según las normativas de diseño (ej. ACI 318, Eurocódigo 2, CTE, NTC). El objetivo es diseñar para las combinaciones de carga más desfavorables.

Pasos Metodológicos para el Diseño de una Zapata Aislada

El proceso de diseño de una zapata aislada es iterativo y generalmente sigue los siguientes pasos:

1. Predimensionamiento Geométrico (Área en Planta)

El primer paso es determinar el área mínima de la zapata en planta para asegurar que la presión transmitida al suelo no exceda su capacidad portante admisible. Se utiliza la carga de servicio (sin mayorar) para evitar asentamientos excesivos.

Área Requerida (A) = Carga de Servicio (P_servicio) / Capacidad Portante Admisible del Suelo (q_adm)

Una vez obtenida el área, se definen las dimensiones iniciales (B y L). Generalmente, las zapatas son cuadradas (B=L) si la columna es cuadrada o redonda, o rectangulares si la columna es rectangular o si hay restricciones de espacio.

2. Determinación del Peralte Mínimo (Verificación por Punzonamiento)

El punzonamiento es una falla por cortante que ocurre cuando la columna intenta 'perforar' la zapata. Es uno de los criterios más críticos para definir el peralte (altura) de la zapata.

Para la verificación, se considera un perímetro crítico alrededor de la columna, típicamente a una distancia d/2 (donde 'd' es el peralte efectivo de la zapata) de la cara de la columna. La resistencia al punzonamiento del hormigón (V_c_punz) debe ser mayor o igual que la fuerza de punzonamiento mayorada (V_u_punz) transmitida por la columna.

La resistencia del hormigón se calcula con fórmulas normativas que consideran la resistencia a la compresión del hormigón (f'c), el peralte efectivo (d) y el perímetro de la sección crítica (b_0). Si la verificación no cumple, se debe aumentar el peralte de la zapata hasta que la resistencia sea adecuada. Este paso a menudo es el que rige la altura final de la zapata.

3. Verificación por Cortante en Una Dirección (Cortante por Flexión)

Además del punzonamiento, la zapata debe ser verificada por cortante en una dirección, similar a como se verifica una viga. Este tipo de cortante se produce en secciones críticas ubicadas a una distancia 'd' del paño de la columna (o de la cara del muro, si aplica).

La fuerza cortante mayorada (V_u_corte) se calcula en estas secciones críticas, considerando la reacción del suelo que actúa fuera de ellas. Esta fuerza debe ser menor o igual que la resistencia a cortante del hormigón (V_c_corte), la cual se calcula con fórmulas que dependen de f'c, el ancho de la sección (b) y el peralte efectivo (d).

Generalmente, si la zapata cumple por punzonamiento, es muy probable que también cumpla por cortante en una dirección, pero la verificación es obligatoria.

4. Diseño por Flexión (Cálculo del Acero de Refuerzo)

Las zapatas se comportan como losas en voladizo que sobresalen de la columna. El diseño por flexión implica calcular los momentos flectores máximos que actúan en la zapata y determinar la cantidad de acero de refuerzo necesario para resistirlos.

Los momentos críticos se calculan en las caras de la columna. La presión del suelo mayorada (q_u) se multiplica por el área de voladizo para obtener la fuerza, y esta se multiplica por su brazo de palanca al centro de la columna. Se debe calcular el momento en ambas direcciones (Mx y My si la zapata es rectangular) y diseñar el acero para cada dirección.

El acero de refuerzo se calcula utilizando las ecuaciones de diseño de secciones de hormigón armado a flexión, considerando la resistencia del hormigón (f'c), la resistencia del acero (fy) y el peralte efectivo (d). Es fundamental asegurar que la cuantía de acero (relación entre el área de acero y el área de hormigón) cumpla con los límites mínimos y máximos establecidos por la normativa para evitar fallas frágiles y garantizar ductilidad.

Se deben especificar el diámetro y la separación de las barras, asegurando un recubrimiento adecuado para proteger el acero de la corrosión y garantizar una buena adherencia.

5. Verificación por Asentamientos

Aunque la zapata no falle por resistencia, podría fallar por asentamientos excesivos o, lo que es más crítico, por asentamientos diferenciales entre zapatas adyacentes. Los asentamientos diferenciales pueden inducir esfuerzos adicionales en la superestructura, causando grietas y daños.

La predicción de asentamientos es compleja y generalmente se realiza con métodos basados en las propiedades de deformación del suelo obtenidas del estudio geotécnico (ej. teoría de la consolidación para arcillas, o métodos basados en el SPT para arenas). Las normativas suelen establecer límites máximos para los asentamientos totales y diferenciales.

Si los asentamientos son excesivos, se puede optar por aumentar el tamaño de la zapata (para reducir la presión sobre el suelo), mejorar el suelo, o cambiar a un tipo de cimentación más profunda.

6. Chequeo de Adherencia y Longitudes de Desarrollo

El acero de refuerzo debe tener una longitud suficiente dentro del hormigón para desarrollar su resistencia a la fluencia. Esto se conoce como longitud de desarrollo (Ld). Se debe verificar que la longitud disponible desde la cara de la columna hasta el borde de la zapata sea suficiente para anclar el acero. Si no es así, se pueden requerir ganchos o doblados en los extremos del refuerzo.

Consideraciones Adicionales y Detalles Constructivos

Interacción Suelo-Estructura

En diseños más complejos o para estructuras sensibles, se puede considerar la interacción suelo-estructura, donde el comportamiento de la cimentación y el suelo se modelan conjuntamente, en lugar de considerar el suelo como un soporte infinitamente rígido.

Recubrimientos y Separaciones

Es vital especificar los recubrimientos mínimos de hormigón sobre el acero de refuerzo para protegerlo de la corrosión y del fuego. Las normativas establecen recubrimientos mayores para elementos en contacto con el suelo. También se deben respetar las separaciones mínimas y máximas entre barras de refuerzo para asegurar una correcta colocación del hormigón y evitar la segregación, así como para garantizar una adecuada distribución del acero.

Zapatas Excéntricas y Combinadas

Cuando una columna se ubica cerca de un límite de propiedad o de otra estructura, la zapata puede diseñarse como excéntrica (la columna no está centrada en la zapata). Esto genera un momento adicional que debe ser resistido, a menudo requiriendo una viga de atado para contrarrestarlo. Si dos o más columnas están muy cercanas y sus zapatas aisladas se solaparían, se opta por una zapata combinada o una viga de cimentación (riostra) que soporte ambas columnas.

Juntas de Construcción y Drenaje

En zapatas de gran tamaño, pueden requerirse juntas de construcción. Además, en suelos donde el nivel freático es alto, se pueden necesitar sistemas de drenaje perimetral para evitar la acumulación de agua y la subpresión.

Tabla Resumen de Verificaciones Clave

Preguntas Frecuentes sobre el Diseño de Zapatas Aisladas

¿Qué sucede si no se realiza un estudio de suelos antes de diseñar la zapata?

Diseñar una zapata sin un estudio de suelos es extremadamente arriesgado y profesionalmente irresponsable. Sin conocer la capacidad portante del terreno, el tipo de suelo o la presencia de agua subterránea, el diseño se basa en suposiciones, lo que puede llevar a una cimentación sobredimensionada (costosa e innecesaria) o, lo que es peor, subdimensionada (propensa a fallas, asentamientos excesivos y daños estructurales). El estudio de suelos es una inversión mínima que previene problemas mayores y costosos a largo plazo.

¿Cuándo es preferible usar una zapata aislada en lugar de otro tipo de cimentación?

Las zapatas aisladas son ideales cuando:

• El suelo tiene una capacidad portante adecuada a una profundidad razonable.
• Las cargas de las columnas son moderadas.
• Las columnas están lo suficientemente separadas como para que sus zapatas no se solapen.
• El nivel freático no es un problema significativo o se puede manejar fácilmente.

Se optaría por zapatas combinadas, losas de cimentación o cimentaciones profundas (pilotes, micropilotes) cuando la capacidad portante del suelo es baja, las cargas son muy elevadas, las columnas están muy cercanas, o el nivel freático es alto y problemático.

¿Es lo mismo punzonamiento que cortante en una dirección?

No, aunque ambos son tipos de falla por cortante, se refieren a mecanismos distintos y se verifican de manera diferente. El punzonamiento es una falla de cortante biaxial o en dos direcciones, que ocurre alrededor de una carga concentrada (columna) donde el hormigón es 'perforado' por la alta concentración de esfuerzos. Se verifica en un perímetro crítico. El cortante en una dirección, o cortante por flexión, es una falla de cortante unidireccional que se verifica en secciones críticas a una distancia 'd' de la cara de la columna, similar a la falla por cortante en una viga.

¿Qué es la capacidad portante del suelo y cómo influye en el diseño?

La capacidad portante del suelo es la máxima presión que el suelo puede soportar de manera segura sin experimentar una falla por corte o asentamientos excesivos. Es un valor fundamental obtenido del estudio de suelos. Una mayor capacidad portante permite zapatas más pequeñas, mientras que una baja capacidad portante requiere zapatas de mayor tamaño para distribuir la carga sobre un área mayor y reducir la presión aplicada, o incluso obliga a recurrir a cimentaciones más profundas.

¿Se puede diseñar una zapata sin utilizar software especializado?

Sí, el diseño de zapatas aisladas se puede realizar manualmente utilizando fórmulas y principios de la mecánica de suelos y el hormigón armado, siguiendo las normativas aplicables. De hecho, es fundamental comprender la metodología manual para poder interpretar y verificar los resultados de los programas de cálculo. Sin embargo, para proyectos de mayor envergadura o con numerosas zapatas, el uso de software agiliza el proceso, permite explorar diferentes escenarios y optimizar el diseño, reduciendo el riesgo de errores en cálculos repetitivos.

El diseño de una zapata aislada es un proceso ingenieril robusto que requiere una comprensión clara de la interacción suelo-estructura, el comportamiento del hormigón armado y la aplicación estricta de las normativas de construcción. Desde el vital estudio de suelos hasta las verificaciones por punzonamiento, cortante, flexión y asentamientos, cada paso es fundamental para asegurar la estabilidad y seguridad de cualquier edificación. Un diseño meticuloso no solo garantiza la integridad estructural, sino que también optimiza los recursos y previene costosas reparaciones futuras. Invertir tiempo y conocimiento en esta etapa es, sin duda, la cimentación de un proyecto exitoso.
