En el vasto universo de la construcción, las zapatas son, sin duda, héroes silenciosos. Constituyen la base sobre la cual se asienta toda edificación, transfiriendo de manera segura y eficiente las cargas de la estructura al suelo subyacente. Comprender su funcionamiento, las cargas que deben soportar y cómo su diseño impacta directamente en la estabilidad y economía de un proyecto, es fundamental para cualquier profesional o entusiasta del sector. Este artículo desglosará los aspectos más cruciales de las zapatas, desde sus diferentes tipos hasta la intrincada relación entre su tamaño y la capacidad de carga del terreno.
Las zapatas son elementos estructurales de cimentación superficial que se encargan de recibir y distribuir las cargas concentradas de los pilares o muros sobre una superficie de terreno más amplia, de modo que la presión ejercida sobre el suelo sea inferior a su capacidad portante admisible. Esto previene asentamientos excesivos o fallas del terreno que podrían comprometer la integridad de la edificación.
Tipos de Zapatas y sus Geometrías
La elección del tipo de zapata depende de múltiples factores, incluyendo las cargas a transmitir, las características del suelo, la proximidad a linderos y la disposición de los elementos estructurales. Aunque no se nos proporciona la Tabla 15 completa, podemos inferir que se refiere a las clasificaciones comunes basadas en su geometría y función:
- Zapatas Aisladas: Diseñadas para soportar la carga de un único pilar. Pueden ser centradas (cuando el pilar se ubica en el centro geométrico de la zapata) o excéntricas/medianeras (cuando el pilar está desplazado, generalmente por limitaciones de linderos, requiriendo un centrado de carga adicional).

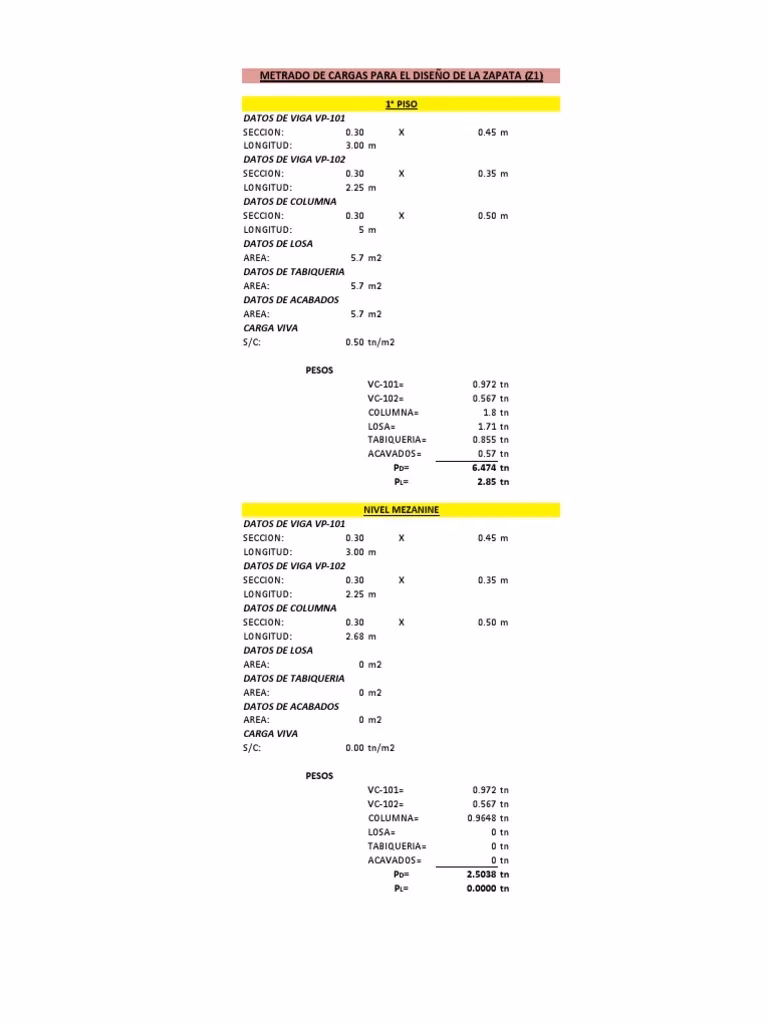

- Zapatas Combinadas: Cuando dos o más pilares están tan cerca que sus zapatas aisladas se solaparían, o cuando se busca centrar la carga de una zapata medianera, se opta por una zapata combinada que soporta varios pilares. Un ejemplo proporcionado menciona una zapata combinada de medianería para dos pilares con una carga característica total de 1000 kN (700 kN de carga permanente y 300 kN de sobrecarga).
- Zapatas Corridas o Continuas: Utilizadas para soportar muros portantes o una hilera de pilares muy próximos. Distribuyen la carga a lo largo de una línea continua.
La relación entre la longitud (L) y el ancho (B) de la zapata (L/B) es un parámetro clave en su diseño, influyendo en su rigidez y en la distribución de las tensiones sobre el terreno.
Las Cargas que Soportan las Zapatas
Las zapatas están diseñadas para soportar diversas cargas que provienen de la superestructura. Estas cargas se clasifican generalmente en:
- Cargas Permanentes (G): Incluyen el peso propio de la estructura (hormigón, acero, muros, losas, etc.), así como los elementos no estructurales fijos (solados, revestimientos, instalaciones).
- Sobrecargas (Q): Son las cargas variables que actúan sobre la estructura debido a su uso (personas, mobiliario, equipos, nieve, viento, sismo, etc.). Su magnitud y distribución pueden variar a lo largo del tiempo.
Para el análisis del comportamiento de las zapatas, especialmente en relación con los asentamientos, se aplican rangos amplios de carga. Se menciona que para un análisis se impuso una carga inicial de 1000 kg, y las siguientes se duplicaron hasta 32000 kg. Este proceso permite observar cómo la zapata y el suelo reaccionan ante un amplio espectro de solicitaciones, garantizando que el diseño sea robusto y seguro bajo diferentes escenarios de carga.
Capacidad de Carga de las Zapatas: El Impacto del Tamaño
Uno de los principios fundamentales en el diseño de cimentaciones es la relación directa entre el tamaño de la zapata y la capacidad de carga del suelo, especialmente en terrenos como las arenas y gravas. La información proporcionada lo confirma: "La capacidad de carga de las arenas y gravas aumenta con el tamaño de la zapata". Esto se debe a que, al aumentar la superficie de contacto de la zapata con el suelo, la presión se distribuye sobre un área mayor, reduciendo la tensión unitaria sobre el terreno y permitiendo que este soporte una mayor carga total sin fallar.
Es crucial entender que la capacidad de carga obtenida de pruebas de carga de placa (que utilizan una placa de dimensiones reducidas) no es directamente extrapolable a la capacidad de carga real de una cimentación de tamaño completo. "La capacidad de carga obtenida de la prueba de carga de placa para suelos arenosos será diferente de la capacidad de carga real de la cimentación, ya que el tamaño de la cimentación será mayor que el de la placa." Esto subraya la necesidad de aplicar factores de corrección o realizar ensayos a mayor escala que representen mejor las condiciones reales de la cimentación.
El Centrado de Cargas y el Papel de las Vigas Centradoras
El diseño de una zapata no solo implica garantizar que el suelo pueda soportar la carga vertical, sino también que esta carga se transmita de manera uniforme y centrada para evitar momentos de vuelco indeseados. Cuando un pilar se apoya en el centro de una zapata, la carga se distribuye de manera simétrica. Sin embargo, en el caso de zapatas medianeras (ubicadas en los linderos de una propiedad) o de esquina, el pilar no puede situarse en el centro de la zapata debido a restricciones de espacio. Esto genera una carga excéntrica que produce un momento de vuelco.
Para contrarrestar este efecto y "centrar" la carga resultante sobre la zapata, se utilizan las vigas centradoras. Estas vigas conectan la zapata excéntrica con una zapata interior o con otro pilar, transmitiendo parte del momento para equilibrar las tensiones en el suelo. Es fundamental utilizar las vigas centradoras de manera correcta para maximizar su eficiencia y lograr ahorros significativos.
La información proporcionada resalta la importancia de un uso adecuado: "La utilización correcta de la viga centradora consiste en realizar el centrado sólo en el extremo de la viga que está en contacto con la zapata medianera." Si se realiza el centrado en ambos extremos (incluyendo el de la zapata interior), pueden aparecer momentos positivos innecesarios en la viga centradora, lo que lleva a un sobredimensionamiento y un mayor consumo de materiales. Un estudio comparativo demostró un ahorro del 17% al utilizar correctamente las vigas centradoras en un proyecto. Esto incluye ahorros en hormigón y acero tanto en zapatas como en las propias vigas. A continuación, se presenta una tabla comparativa basada en los datos proporcionados, que ilustra el impacto de la utilización correcta vs. incorrecta de las vigas centradoras:
| Concepto de Costo | Caso A (Uso Correcto) | Caso B (Uso Incorrecto) |
|---|---|---|
| Hormigón en Zapatas | 35,349 m³ | 36,623 m³ |
| Acero en Zapatas | 692,5 kg | 705,4 kg |
| Hormigón en Vigas Centradoras | 8,317 m³ | 16,867 m³ |
| Acero en Vigas Centradoras | 1354,9 kg | 3257,8 kg |
| Hormigón en Vigas de Atado | 6,889 m³ | 0 m³ |
| Acero en Vigas de Atado | 635,3 kg | 0 kg |
| Importe Total (aproximado) | 791.125 pts | 962.021 pts |
| Ahorro Estimado | ~17% a favor del Caso A | - |
Como se puede observar, el uso inteligente de las vigas centradoras no solo garantiza la estabilidad, sino que también se traduce en una significativa optimización de recursos y costos, al reducir el volumen de hormigón y la cantidad de acero necesarios. Es importante diferenciar las vigas centradoras (que transfieren momentos) de las vigas de atado, que principalmente conectan zapatas para evitar movimientos relativos o asentamientos diferenciales sin transmitir momentos significativos.
Armadura en Zapatas: Más Allá de lo Básico
La armadura de acero es un componente esencial en las zapatas de hormigón armado, ya que el hormigón es muy resistente a la compresión, pero débil a la tracción. La parrilla inferior de armadura es la más común y obvia, colocada en la parte inferior de la zapata para resistir las tensiones de tracción generadas por la flexión debido a la carga transmitida por el pilar y la reacción del suelo.
Sin embargo, en ciertas situaciones, puede aparecer armadura superior en las zapatas. Esto ocurre principalmente por las siguientes razones:
- Despegue de la Zapara: Si la zapata experimenta un "despegue" (es decir, la ley de tensiones triangular no ocupa toda la base), el peso propio de la parte en voladizo de la zapata puede generar momentos negativos, causando tracciones en la cara superior que requieren armado.
- Zapatas de Varios Pilares: En zapatas combinadas o corridas que soportan múltiples pilares, las flexiones pueden generar momentos negativos en ciertos puntos, especialmente entre pilares, que demandan armadura superior.
- Vigas Centradoras Incompletas: Si una viga centradora llega a la zapata pero no se extiende completamente hasta el pilar, el momento negativo que transmite la viga debe ser absorbido por una parrilla superior en la zapata.
Otro aspecto crítico es el canto de la zapata y su relación con el anclaje de los arranques de pilares y muros. El canto de la zapata debe ser suficiente para garantizar una longitud de anclaje adecuada para las barras de arranque de los pilares o muros que se conectan a ella. En zonas con riesgo sísmico, las longitudes de anclaje aumentan, lo que puede llevar a cantos de zapata excesivos.
Para optimizar el canto de la zapata sin comprometer la seguridad, se puede considerar "reducir el calibre de las barras de dichos arranques (aumentando el número de barras necesario a fin de tener la misma cuantía mecánica)". Al usar barras de menor diámetro pero en mayor cantidad, se puede lograr la misma resistencia mecánica con una longitud de anclaje menor, lo que a su vez permite reducir el canto de la zapata.
Finalmente, es posible establecer un canto mínimo para todas las zapatas de una obra, lo que asegura una uniformidad y cumple con requisitos normativos o constructivos específicos.
Preguntas Frecuentes (FAQ) sobre Zapatas
- ¿Cuáles son los tipos de cargas principales que soporta una zapata?
- Las zapatas soportan principalmente cargas permanentes (peso propio de la estructura, acabados) y sobrecargas (carga de uso, viento, sismo, etc.).
- ¿Cómo influye el tamaño de la zapata en su capacidad de carga?
- La capacidad de carga de suelos como arenas y gravas aumenta con el tamaño de la zapata, ya que la carga se distribuye sobre un área mayor, reduciendo la presión unitaria sobre el suelo.
- ¿Por qué es importante centrar la carga en una zapata?
- Es crucial para evitar momentos de vuelco y asegurar una distribución uniforme de las tensiones en el terreno. En zapatas medianeras o de esquina, se utilizan vigas centradoras para lograr este equilibrio.
- ¿Cuándo se necesita armadura superior en una zapata?
- La armadura superior se requiere cuando existen momentos negativos, lo cual puede ocurrir por despegue de la zapata, por ser una zapata de varios pilares, o si una viga centradora no llega completamente al pilar.
- ¿Se puede reducir el canto de una zapata si es excesivo?
- Sí, una forma es reducir el calibre de las barras de arranque de los pilares o muros (aumentando su número para mantener la resistencia), ya que esto disminuye la longitud de anclaje requerida y, consecuentemente, el canto mínimo necesario de la zapata.
Conclusión
Las zapatas son componentes estructurales vitales que garantizan la estabilidad de cualquier edificación. Desde el entendimiento de las diversas cargas que deben soportar, pasando por la influencia crítica de su tamaño en la capacidad del suelo, hasta la implementación inteligente de elementos como las vigas centradoras y el diseño adecuado de la armadura, cada detalle cuenta. Un diseño y construcción meticulosos de las zapatas no solo asegura la seguridad y durabilidad de la estructura, sino que también puede generar ahorros significativos en materiales y costos. La ingeniería de cimentaciones es un campo de precisión donde la comprensión profunda de estos elementos es la clave del éxito.
