Zapatas Corridas: ¿Cuánto Pesan y Por Qué es Crucial?

Cuando se planifica cualquier edificación, uno de los aspectos más fundamentales y a menudo subestimados es la cimentación. Y dentro de las opciones más comunes, las zapatas corridas se alzan como pilares silenciosos de estabilidad. Pero, ¿alguna vez te has preguntado realmente cuánto pesa una cimentación a base de zapatas corridas, o más precisamente, la carga total que esta transmite al suelo? La respuesta no es tan simple como un número único, ya que involucra una compleja interacción de materiales, dimensiones y, crucialmente, el propio suelo subyacente. Entender esta dinámica es vital no solo para la seguridad estructural, sino también para la eficiencia y economía del proyecto.

La pregunta sobre el 'peso de un suelo cimentado a base de zapatas corridas' puede interpretarse de varias maneras. No es el suelo el que está cimentado, sino la estructura que se apoya sobre zapatas que, a su vez, transmiten todas las cargas al suelo. Por lo tanto, hablaremos del peso de la propia zapata, del suelo que la cubre y, fundamentalmente, de cómo estas cargas interactúan con el terreno para garantizar la estabilidad de toda la edificación. Este artículo desglosará todos los componentes que contribuyen a esta carga total y por qué su cálculo preciso es una piedra angular en la ingeniería civil.

¿Qué Son las Zapatas Corridas y Cuál es su Rol Fundamental?

Las zapatas corridas, también conocidas como zapatas continuas o cimientos corridos, son un tipo de cimentación superficial que se extiende de forma lineal bajo muros de carga o una serie de pilares muy próximos entre sí. Su función principal es distribuir el peso de la estructura sobre una franja de terreno más amplia, reduciendo así la presión aplicada sobre el suelo y evitando asentamientos excesivos o diferenciales. Son especialmente adecuadas para suelos con capacidad portante media a buena y para edificaciones con cargas distribuidas uniformemente, como viviendas unifamiliares, edificios de poca altura o naves industriales con muros perimetrales.

La elección de una zapata corrida se basa en su capacidad para proporcionar una base estable y continua, minimizando los riesgos de fisuras o fallas en la estructura superior. Su diseño y construcción son relativamente sencillos, pero su eficacia depende enteramente de un conocimiento profundo de las cargas que soportará y de las propiedades del suelo sobre el que se asienta.

Desglosando la Carga: Componentes del Peso Total Transmitido al Suelo

Para entender cuánto 'pesa' una cimentación con zapatas corridas, debemos considerar todos los elementos que contribuyen a la carga que finalmente se transmite al estrato resistente del suelo. No es solo el peso del concreto de la zapata, sino una suma de factores:

1. Peso Propio de la Zapata (Concreto y Acero)

   Este es el componente más obvio. Las zapatas están hechas principalmente de concreto reforzado con acero (varillas o mallas). El cálculo de su peso implica determinar el volumen de concreto y multiplicarlo por su densidad unitaria. Para el acero de refuerzo, aunque su volumen es menor, su densidad es significativamente mayor, por lo que también debe considerarse. Típicamente, el concreto simple tiene una densidad de alrededor de 2300-2400 kg/m³, mientras que el concreto reforzado se estima a menudo en 2400-2500 kg/m³. El acero tiene una densidad de aproximadamente 7850 kg/m³.

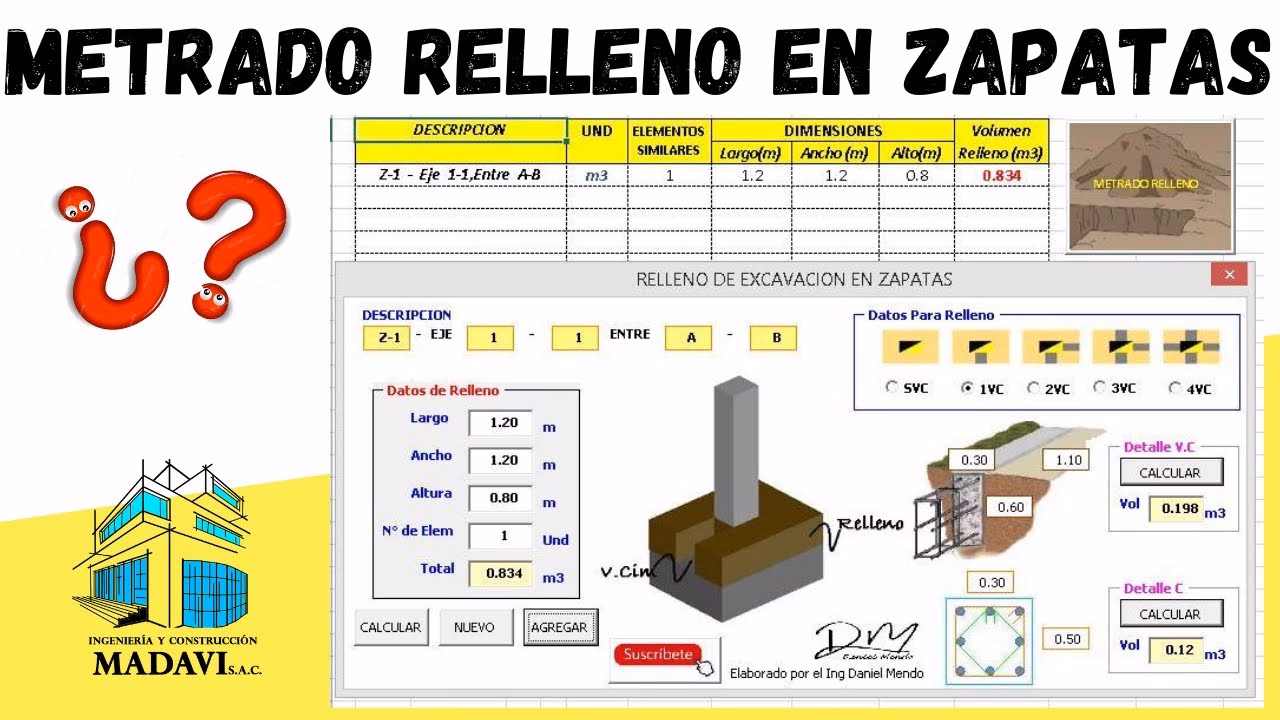

2. Peso del Suelo de Relleno sobre la Zapata

   Este es un factor crucial y a menudo pasado por alto por los no especialistas. Una vez construida la zapata, se rellena la excavación con el mismo suelo extraído o con material de aporte. El peso de este suelo de relleno que se encuentra directamente sobre la zapata y hasta el nivel del terreno natural o de la subrasante contribuye significativamente a la carga vertical. La densidad del suelo varía enormemente dependiendo de su tipo (arena, arcilla, limo), su estado (seco, húmedo, saturado) y su grado de compactación. Una arena suelta puede pesar 1600 kg/m³, mientras que una arcilla compactada saturada puede superar los 2000 kg/m³.

3. Peso de la Superestructura (Cargas Muertas y Vivas)

   Este es, sin duda, el mayor contribuyente a la carga total que la cimentación debe soportar. Incluye:

   • Cargas Muertas (Peso Muerto): El peso de todos los elementos permanentes de la construcción: muros, losas, vigas, columnas, cubiertas, acabados (pisos, revestimientos), instalaciones fijas, etc. Estas cargas son constantes y se calculan a partir de los volúmenes de los materiales y sus densidades.
   • Cargas Vivas (Peso Vivo o Sobrecarga de Uso): El peso de los ocupantes, mobiliario, equipos móviles, vehículos (en el caso de garajes), nieve, etc. Estas cargas son variables y se definen mediante normativas de construcción específicas para cada tipo de uso (vivienda, oficina, comercio, etc.).

4. Cargas Adicionales y Accidentales

   Aunque no son un 'peso' en el sentido estricto del término, las fuerzas sísmicas, las cargas de viento o la presión hidrostática del agua subterránea pueden generar momentos y esfuerzos adicionales que la cimentación debe ser capaz de transmitir al suelo de forma segura. Si bien no añaden peso vertical directo, sí influyen en el diseño de la zapata y en la presión final sobre el terreno.

La Ciencia Detrás del Cálculo: Factores Clave y Fórmulas Básicas

El cálculo del peso total transmitido por una cimentación con zapatas corridas es un proceso detallado que requiere de principios de la mecánica de suelos y la ingeniería estructural. La metodología implica determinar los volúmenes de cada material y multiplicarlos por su densidad unitaria.

Densidades Típicas de Materiales de Construcción y Suelos

Para realizar los cálculos, es fundamental contar con valores de densidad fiables. A continuación, se presenta una tabla con densidades aproximadas:

Fórmulas Básicas de Cálculo

La fórmula fundamental es simple: Peso = Volumen × Densidad.

• Para la zapata: Calcular el volumen de concreto (largo × ancho × altura de la zapata) y multiplicarlo por la densidad del concreto reforzado. Para el acero, se suele estimar un porcentaje del peso del concreto o calcularlo por metros lineales de varilla.
• Para el suelo de relleno: Calcular el volumen de suelo sobre la zapata (largo × ancho de la zapata × altura del relleno hasta el nivel del terreno) y multiplicarlo por la densidad del suelo de relleno in situ.
• Para la superestructura: Esto es más complejo y se basa en el metrado de todos los elementos estructurales y no estructurales, aplicando sus densidades respectivas y sumando las cargas vivas según normativa. Estos pesos se transmiten a los muros o pilares que, a su vez, los transfieren a la zapata.

La suma de todos estos pesos dividida por el área de la zapata es lo que nos dará la presión o el esfuerzo que se transmite al suelo. Este valor debe ser menor que la capacidad portante admisible del suelo para garantizar la seguridad.

Más Allá del Peso: La Interacción Crítica con el Suelo

Entender el peso que la cimentación transmite al suelo es solo la mitad de la ecuación. La otra mitad, igualmente vital, es cómo el suelo reacciona a esa carga. Aquí es donde entran en juego conceptos fundamentales de la mecánica de suelos:

• Capacidad Portante del Suelo

  Es la máxima presión que un suelo puede soportar sin experimentar una falla por corte o un asentamiento excesivo. Este valor se determina mediante estudios geotécnicos, que incluyen ensayos de campo (como el SPT o CPT) y ensayos de laboratorio sobre muestras de suelo. Si la presión transmitida por la cimentación excede la capacidad portante del suelo, se producirá una falla, que puede manifestarse como un hundimiento repentino o un agrietamiento severo de la estructura.

• Asentamientos y Consolidación

  Incluso si la presión está por debajo de la capacidad portante, el suelo se deformará bajo la carga, lo que se conoce como asentamiento. Los asentamientos pueden ser inmediatos (debido a la deformación elástica del suelo) o a largo plazo (debido a la consolidación). La consolidación es un proceso lento, especialmente en suelos arcillosos, donde el agua es expulsada gradualmente de los poros del suelo bajo una carga constante. Esto puede llevar a un asentamiento continuo durante años o décadas. Para predecir estos asentamientos, se utilizan las curvas de compresibilidad obtenidas en ensayos de laboratorio, que muestran cómo se deforma el suelo bajo diferentes niveles de esfuerzo.

• Reología de Suelos

  La reología es el estudio del flujo y la deformación de la materia. En el contexto de los suelos, se refiere a cómo los suelos se deforman bajo el esfuerzo a lo largo del tiempo. Comprender la reología es crucial para predecir el comportamiento a largo plazo de las cimentaciones, especialmente en suelos cohesivos y orgánicos, donde las deformaciones pueden continuar mucho después de aplicada la carga inicial.

• Comportamiento de Suelos Durante Descarga

  Aunque la pregunta se centra en el peso que se aplica, es interesante notar que los suelos también muestran un comportamiento particular cuando se les retira la carga (descarga). Pueden experimentar una recuperación parcial de su volumen, lo que es importante en procesos de excavación y posterior relleno o en el caso de estructuras que varían significativamente su peso. Este fenómeno también es estudiado en detalle en la mecánica de suelos.

Impacto del Peso en el Diseño y la Seguridad Estructural

La correcta estimación del peso y la comprensión de su interacción con el suelo tienen implicaciones directas en el diseño y la seguridad de la estructura:

• Dimensionamiento Adecuado: Un cálculo preciso del peso permite dimensionar la zapata de forma óptima. Subestimar el peso puede llevar a una cimentación insuficiente, lo que resultaría en asentamientos excesivos, fisuras y, en el peor de los casos, una falla estructural. Por otro lado, un sobredimensionamiento innecesario implica un gasto excesivo en materiales (concreto, acero) y excavación, aumentando los costos del proyecto sin una mejora proporcional en la seguridad.
• Estabilidad General: El peso total transmitido influye en la estabilidad contra el volteo (si hay cargas excéntricas o vientos fuertes) y el deslizamiento (en terrenos inclinados o con fuerzas horizontales). La cimentación debe ser capaz de resistir estas fuerzas sin comprometer la integridad de la estructura.
• Optimización de Costos: Un diseño eficiente, basado en cálculos de peso precisos y estudios de suelo adecuados, permite utilizar la cantidad justa de materiales, optimizando el presupuesto y el tiempo de construcción.
• Durabilidad a Largo Plazo: Una cimentación bien diseñada, que considera todas las cargas y la respuesta del suelo, garantiza la durabilidad y el buen comportamiento de la estructura a lo largo de su vida útil, evitando costosas reparaciones futuras derivadas de problemas de cimentación.

Preguntas Frecuentes sobre el Peso de Cimentaciones

¿Por qué es tan importante calcular el peso de la cimentación y las cargas que transmite?

Es fundamental para asegurar que la presión transmitida al suelo no exceda su capacidad portante y para predecir y controlar los asentamientos. Un cálculo incorrecto puede llevar a fallas estructurales, agrietamientos y problemas de estabilidad a largo plazo, comprometiendo la seguridad y la funcionalidad del edificio.

¿Cómo afecta el nivel freático o el agua subterránea al peso o al comportamiento de la cimentación?

El agua subterránea reduce la capacidad portante del suelo al disminuir su esfuerzo efectivo y puede aumentar la presión sobre la zapata si existe subpresión. Además, un suelo saturado tiene una densidad mayor que un suelo seco, lo que aumenta el peso del relleno sobre la zapata. Es un factor crítico a considerar en el diseño.

¿Es el peso de la zapata el único factor a considerar en el diseño de una cimentación?

No, ni mucho menos. Si bien el peso es crucial, el diseño de la cimentación también debe considerar la capacidad portante del suelo, los posibles asentamientos, la presencia de cargas sísmicas o de viento, la profundidad de desplante, la presencia de otros servicios subterráneos, y las características geotécnicas específicas de cada estrato del suelo.

¿Qué pasa si la estimación del peso de la estructura o de la zapata es incorrecta?

Si se subestima el peso, la cimentación podría ser insuficiente, lo que llevaría a asentamientos excesivos, diferenciales, o incluso a una falla por punzonamiento o corte. Si se sobrestima, la cimentación podría ser excesivamente robusta, resultando en un gasto innecesario de materiales y mano de obra.

¿Necesito un ingeniero estructural o geotécnico para calcular el peso de mi cimentación?

Absolutamente sí. El cálculo del peso total y el diseño de la cimentación son tareas complejas que requieren conocimientos especializados en ingeniería estructural y mecánica de suelos. Un profesional evaluará todos los factores relevantes, realizará los estudios necesarios y garantizará un diseño seguro y eficiente, evitando problemas que podrían ser muy costosos de corregir en el futuro.

En resumen, el 'peso de un suelo cimentado a base de zapatas corridas' es una amalgama de la masa de la propia zapata, el suelo que la cubre y, primordialmente, la carga que la estructura superior le transmite. Comprender y cuantificar cada uno de estos componentes es la base para un diseño de cimentaciones seguro, eficiente y económico. La interacción entre la estructura y el suelo es un baile delicado donde cada kilogramo cuenta y donde los principios de la mecánica de suelos, como la consolidación y la capacidad portante, juegan un papel estelar. Invertir en estudios geotécnicos y en la experticia de ingenieros calificados no es un gasto, sino la garantía de que tu edificación se mantendrá firme y segura sobre sus cimientos por muchos años.
