En el vasto universo de la construcción, existen elementos que, aunque invisibles una vez finalizada la obra, son absolutamente cruciales para la longevidad y seguridad estructural de cualquier edificación. Entre ellos, las zapatas se erigen como los cimientos sobre los que todo lo demás descansa. Lejos de ser meros bloques de hormigón, las zapatas son componentes de ingeniería meticulosamente diseñados para transmitir las cargas de la estructura al terreno de manera segura y eficiente, evitando asentamientos diferenciales y garantizando la estabilidad a largo plazo. Comprender sus requisitos, clasificación y posibles fallos es fundamental para cualquier persona involucrada en el diseño o ejecución de proyectos de construcción.
- La Importancia Fundamental de una Cimentación Robusta
- Requisitos Esenciales para la Correcta Instalación de Zapatas
- Clasificación de Zapatas: Rígidas y Flexibles
- Materiales y Componentes Clave de una Zapata
- Esquemas de Agotamiento Estructural de Zapatas: Señales de Alerta y Causas
- Proceso Constructivo de una Zapata: Pasos Cruciales
- Preguntas Frecuentes sobre Zapatas
La Importancia Fundamental de una Cimentación Robusta
La cimentación es la interfaz entre la estructura y el suelo. Su función principal es distribuir el peso del edificio (cargas muertas, cargas vivas, viento, sismo) sobre una superficie de terreno lo suficientemente amplia como para que la presión resultante no exceda la capacidad portante del suelo. Una cimentación mal diseñada o ejecutada puede llevar a problemas graves como asentamientos excesivos, fisuras en la estructura, e incluso el colapso. Por ello, la elección y construcción de las zapatas no es una tarea menor, sino un pilar fundamental en la ingeniería civil.
Requisitos Esenciales para la Correcta Instalación de Zapatas
La ejecución de una zapata no es un proceso trivial; requiere adherirse a normativas y buenas prácticas de ingeniería para asegurar su correcto funcionamiento. Los siguientes son requisitos críticos que deben cumplirse sin excepción:
La Plantilla de Concreto: Base Indispensable
Todas las zapatas deben llevar una plantilla de concreto de 5 cm de espesor. Esta capa delgada, también conocida como hormigón de limpieza o solado, cumple varias funciones vitales. En primer lugar, proporciona una superficie nivelada y limpia sobre la cual colocar la armadura de acero y el encofrado, facilitando el trabajo y asegurando la precisión dimensional. En segundo lugar, protege la armadura de la contaminación y la corrosión que podría causar el contacto directo con el suelo húmedo, prolongando la vida útil de la estructura. Finalmente, ayuda a distribuir de manera más uniforme las pequeñas cargas iniciales antes del vertido del hormigón principal y a evitar la absorción de agua del hormigón fresco por parte del suelo subyacente, lo cual afectaría su resistencia.
Nivel del Dado: Asegurando la Conexión Vertical
El nivel tope del dado debe sobresalir una longitud mínima de 20 cm sobre el nivel de piso terminado. El dado es el pedestal o columna corta que emerge de la zapata y conecta con la estructura superior (columnas o muros). Esta elevación mínima de 20 cm es crucial por varias razones. Primero, protege la base de las columnas de la humedad del suelo o de posibles inundaciones superficiales, previniendo el deterioro de los materiales y la corrosión de la armadura. Segundo, permite una correcta integración con los niveles de piso, facilitando la instalación de acabados y servicios sin interferir con la integridad estructural del elemento. Además, asegura que la transmisión de cargas desde la columna a la zapata se realice en un punto por encima de la zona de contacto directo con el terreno o posibles rellenos inestables.
Prohibición de Desplantar Cimentaciones sobre Suelos Inadecuados
En ningún caso se deben desplantar cimentaciones sobre suelo orgánico, desechos y rellenos no controlados. Este es quizás uno de los requisitos más críticos y a menudo ignorados, con consecuencias catastróficas. Los suelos orgánicos (como la turba o suelos con alto contenido de materia vegetal) son altamente compresibles y se descomponen con el tiempo, lo que lleva a asentamientos excesivos y diferenciales. Los desechos y rellenos no controlados carecen de la compactación y las propiedades geotécnicas necesarias para soportar cargas estructurales; su comportamiento es impredecible y pueden colapsar o asentarse de manera irregular. Antes de cualquier obra, es indispensable un estudio de suelos (Geotecnia) que determine la estratigrafía, la capacidad portante y la presencia de materiales inadecuados, permitiendo así diseñar una solución de cimentación adecuada o implementar mejoras del terreno si es necesario.
Clasificación de Zapatas: Rígidas y Flexibles
A los solos efectos del estudio de la interacción suelo-cimentación, las zapatas se clasifican en rígidas y flexibles según la relación entre el canto total (h) y el vuelo máximo (Vmax). Esta clasificación es fundamental para el diseño estructural y la distribución de esfuerzos.
Zapatas Rígidas: Cuando la Resistencia es Clave
Una zapata se considera rígida cuando su espesor (h) es lo suficientemente grande en relación con su vuelo máximo (Vmax), es decir, la distancia desde el borde de la columna al borde de la zapata. En estas zapatas, las cargas se distribuyen a través de un mecanismo de palanca rígida, y las tensiones bajo la zapata se asumen lineales. Son comunes para cargas moderadas y suelos de buena capacidad portante. Su diseño es generalmente más sencillo, y el esfuerzo cortante se controla principalmente por el espesor.
Zapatas Flexibles: Adaptabilidad ante Grandes Esfuerzos
Por el contrario, una zapata es flexible cuando su espesor es relativamente pequeño en comparación con su vuelo máximo. En este caso, la zapata se deforma significativamente bajo la carga, y la distribución de presiones en el suelo no es lineal; la zapata trabaja a flexión. Requieren un diseño de armadura más complejo y preciso para resistir los momentos flectores y las fuerzas cortantes. Se utilizan para cargas elevadas, suelos de menor capacidad portante o cuando se requiere una mayor capacidad de adaptación a los asentamientos. La mayoría de las zapatas de gran tamaño caen en esta categoría.
| Criterio | Zapata Rígida | Zapata Flexible |
|---|---|---|
| Relación h/Vmax | Alta (generalmente h ≥ Vmax/2) | Baja (generalmente h < Vmax/2) |
| Distribución de Esfuerzos | Lineal, como cuerpo rígido | No lineal, por flexión |
| Comportamiento | Poca deformación | Deformación notable |
| Uso Típico | Cargas moderadas, suelos firmes | Grandes cargas, suelos blandos |
| Diseño | Más simple, control por cortante | Más complejo, control por flexión y cortante |
| Armadura Requerida | Menor cuantía, principalmente para retracción | Mayor cuantía, para resistir flexión y cortante |
Materiales y Componentes Clave de una Zapata
Una zapata es una estructura compuesta, donde cada material juega un rol esencial para su rendimiento.
El Hormigón: Cuerpo y Resistencia
El hormigón es el material principal de la zapata, proporcionando la masa y la resistencia a la compresión necesarias para transmitir las cargas. Su calidad (resistencia, durabilidad, trabajabilidad) es crítica y se define por su dosificación, el tipo de cemento, los agregados y el agua. Un buen curado del hormigón es vital para que alcance su resistencia proyectada y para evitar la fisuración por retracción.
El Acero de Refuerzo: Alma Tensil
El hormigón es excelente a compresión, pero débil a tracción. Aquí es donde entra el acero de refuerzo (armadura). Las barras de acero, cuidadosamente diseñadas en diámetro, cantidad y disposición, absorben las fuerzas de tracción y cizallamiento que se generan en la zapata debido a las cargas de flexión y punzonamiento. La correcta colocación, amarre y recubrimiento del acero son fundamentales para asegurar su funcionamiento y protegerlo de la corrosión.
Esquemas de Agotamiento Estructural de Zapatas: Señales de Alerta y Causas
El agotamiento estructural se refiere a las diferentes formas en que una zapata puede fallar o alcanzar su límite de resistencia. Identificar estos modos de fallo es crucial para el diseño seguro y la evaluación de estructuras existentes.
Rotura Agria o Frágil: Insuficiencia de Cuantía Mecánica
La rotura agria, también conocida como rotura frágil, ocurre cuando la zapata falla de manera súbita y sin previo aviso. Esto suele deberse a una cuantía mecánica insuficiente de armadura, es decir, no hay suficiente acero para que la zapata se comporte de manera dúctil. En lugar de deformarse gradualmente y mostrar señales de advertencia (como fisuras grandes), la zapata se fractura repentinamente, lo cual es extremadamente peligroso.
Rotura por Fallo de Armadura a Flexión
Este tipo de fallo ocurre cuando la armadura de acero en la zona de tracción de la zapata no es capaz de soportar los esfuerzos de flexión a los que está sometida y cede o se rompe. Antes de la rotura, la zapata suele mostrar fisuras notables y grandes deflexiones, indicando que el acero está trabajando al límite. Es un fallo dúctil, preferible a la rotura agria, ya que proporciona advertencia.
Rotura por Fallo de Hormigón Comprimido
Se produce cuando el hormigón en la zona de compresión de la zapata alcanza su resistencia máxima y se aplasta. Esto puede ocurrir si la sección de hormigón es insuficiente para las cargas o si la resistencia del hormigón es menor de lo especificado. Al igual que el fallo por punzonamiento, puede ser un fallo frágil si no hay suficiente armadura de compresión o si la sección no es adecuada.
Rotura por Hendimiento (Punzonamiento)
El punzonamiento es un tipo de fallo por cortante que se produce cuando la columna intenta “atravesar” la zapata, generando una fractura de forma piramidal o cónica alrededor del perímetro de la columna. Es un tipo de fallo frágil y muy peligroso, especialmente en zapatas aisladas. El diseño debe asegurar que la zapata tenga el espesor suficiente y, si es necesario, armadura de cortante (estribos o cabezas de cortante) para resistir este tipo de esfuerzo.
Fisuración Excesiva: Más Allá de lo Estético
Si bien la fisuración es un fenómeno normal en el hormigón armado, una fisuración excesiva indica un problema estructural subyacente. Puede ser causada por sobrecargas, diseño deficiente de la armadura, asentamientos diferenciales, o problemas de durabilidad. Estas fisuras no solo afectan la estética, sino que pueden comprometer la capacidad portante y la durabilidad de la zapata al permitir la entrada de agentes corrosivos al acero.
Determinación del Ancho: Clave para el Diseño
Aunque no es un esquema de agotamiento en sí mismo, la correcta determinación del ancho y las dimensiones de la zapata es fundamental para evitar la falla. Un ancho insuficiente implica que las tensiones transmitidas al suelo excederán su capacidad portante, causando asentamientos excesivos o fallo del terreno. Este cálculo se basa en la capacidad del suelo y las cargas de la estructura.
Proceso Constructivo de una Zapata: Pasos Cruciales
La construcción de una zapata es un proceso que exige precisión y atención al detalle en cada etapa:

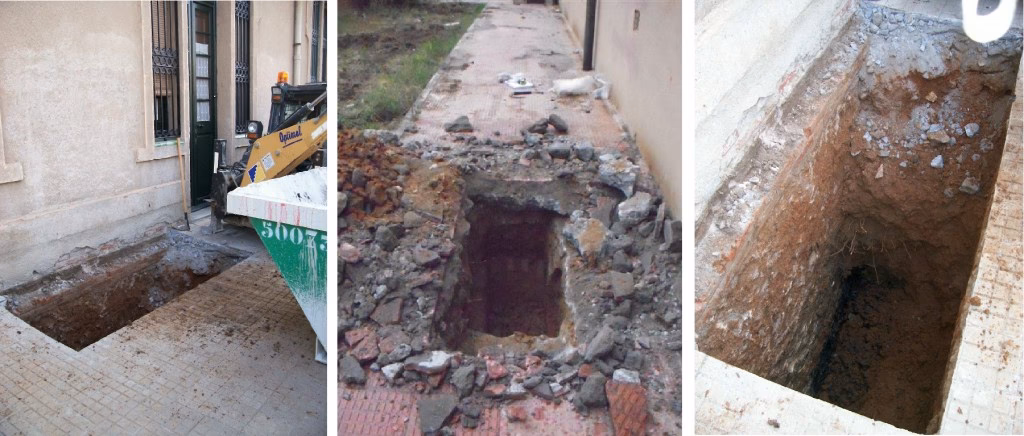

- Excavación: Se excava el terreno hasta alcanzar la profundidad de desplante especificada en los planos, asegurando que el fondo de la excavación esté limpio y nivelado.
- Nivelación y Compactación del Subsuelo: Se verifica que el terreno de cimentación tenga la capacidad portante adecuada y se compacta si es necesario para evitar asentamientos iniciales.
- Colocación de la Plantilla de Concreto: Se vierte la capa de hormigón de limpieza de 5 cm, nivelándola cuidadosamente.
- Armado de la Zapata: Se colocan las barras de acero de refuerzo según el diseño estructural, atándolas para mantener su posición y asegurando los recubrimientos adecuados.
- Encofrado: Se construye el molde (encofrado) de la zapata y el dado, garantizando sus dimensiones y aplomos.
- Vaciado del Hormigón: Se vierte el hormigón fresco en el encofrado, vibrándolo adecuadamente para eliminar burbujas de aire y asegurar su compactación.
- Curado del Hormigón: Una vez vaciado, el hormigón debe curarse adecuadamente (mantenerse húmedo) durante un período específico para que desarrolle su resistencia y durabilidad completas.
- Desencofrado: Una vez que el hormigón ha adquirido suficiente resistencia, se retira el encofrado cuidadosamente.
Preguntas Frecuentes sobre Zapatas
A continuación, respondemos algunas de las dudas más comunes relacionadas con las zapatas y las cimentaciones:
¿Por qué es tan importante el estudio geotécnico antes de construir las zapatas?
El estudio geotécnico es fundamental porque determina las propiedades del suelo (tipo, resistencia, compresibilidad, nivel freático). Sin esta información, es imposible diseñar una cimentación segura y económica. Un estudio inadecuado o inexistente es una de las principales causas de problemas estructurales a largo plazo.
¿Qué sucede si se construye una zapata sobre un relleno no controlado?
Construir sobre un relleno no controlado (materiales sueltos, basura, tierra sin compactar) es extremadamente peligroso. Estos materiales tienen baja capacidad portante y son propensos a asentamientos impredecibles y diferenciales, lo que lleva a fisuras graves en la estructura, deformaciones y, en casos extremos, al colapso del edificio. Siempre se debe excavar hasta un suelo firme y competente.
¿Cuál es la diferencia entre una zapata aislada y una zapata combinada?
Una zapata aislada soporta una única columna o pilar. Es el tipo más común y se usa cuando las columnas están lo suficientemente separadas y el suelo tiene buena capacidad portante. Una zapata combinada, por otro lado, soporta dos o más columnas, generalmente cuando están muy cerca entre sí o cuando una columna está cerca de un lindero y una zapata aislada no podría centrarse adecuadamente. Otro tipo común es la zapata corrida, que soporta un muro o una hilera de columnas.
¿Con qué frecuencia deben inspeccionarse las cimentaciones de un edificio?
Las cimentaciones, al estar enterradas, no son fácilmente inspeccionables. Sin embargo, cualquier señal de problemas en la superestructura (fisuras en muros, desniveles en pisos, puertas y ventanas que no cierran bien) debe ser una alerta para realizar una inspección más profunda, incluso si implica excavaciones. Para edificios antiguos o en zonas sísmicas, se recomiendan inspecciones estructurales periódicas por profesionales.
¿Qué indica la aparición de grietas en una zapata?
Las grietas en una zapata pueden indicar varios problemas. Pequeñas fisuras superficiales pueden ser por retracción del hormigón. Sin embargo, grietas más grandes, profundas, que se extienden o que aparecen en patrones específicos (como diagonales) pueden ser señales de sobrecarga, asentamientos diferenciales del terreno, problemas de diseño o ejecución, o incluso deterioro del material. Cualquier grieta significativa debe ser evaluada por un ingeniero estructural para determinar su causa y si representa un riesgo para la seguridad estructural.
Las zapatas, aunque ocultas bajo tierra, son la base fundamental de cualquier edificación. Su diseño, construcción y supervisión adecuadas son la clave para garantizar la estabilidad, durabilidad y seguridad de una estructura a lo largo del tiempo. Invertir en una cimentación robusta y bien ejecutada es invertir en el futuro y la tranquilidad de cualquier proyecto constructivo.
