Zapatas Colindantes: La Base de tu Construcción

En el fascinante mundo de la construcción, cada elemento juega un papel crucial en la durabilidad y seguridad de una edificación. Entre estos componentes fundamentales, las zapatas se erigen como los pies invisibles que sostienen toda la estructura. Pero, ¿qué sucede cuando una construcción se encuentra al límite de un terreno, colindando con otra propiedad? Es ahí donde entran en juego las zapatas colindantes, un tipo de cimentación específica diseñada para enfrentar estos desafíos espaciales y estructurales.

Comprender las zapatas colindantes no es solo una cuestión técnica, sino una necesidad para cualquier persona involucrada en el diseño, la construcción o simplemente interesada en la ingeniería civil. Estas no son meros bloques de hormigón, sino elementos cuidadosamente calculados y ejecutados que aseguran que una edificación se mantenga firme, sin invadir el espacio vecino ni comprometer su propia estabilidad. A lo largo de este artículo, desglosaremos su definición, su importancia, las normativas que las rigen y cómo se diferencian de otros tipos de cimentaciones.

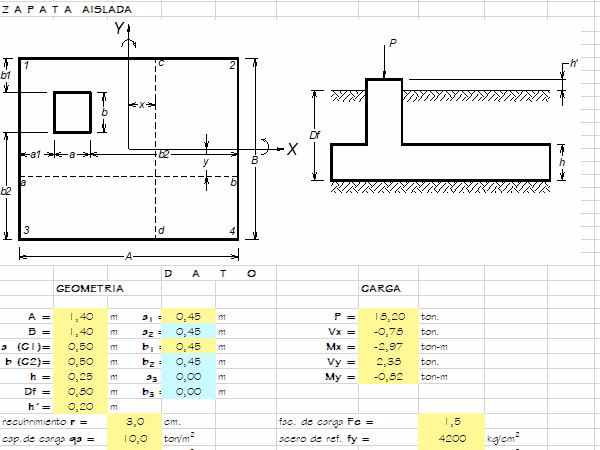

¿Qué es el plano de zapatas colindantes?

El concepto de 'plano de zapatas colindantes' se refiere a la representación gráfica y detallada de cómo se diseñan y ubican estas cimentaciones en un proyecto arquitectónico. Este plano es una pieza fundamental de la documentación técnica, que describe las medidas estándar, las dimensiones, la profundidad de desplante, la armadura de acero y la ubicación exacta de las zapatas, tanto las colindantes como las centrales, para una casa habitación o cualquier otra edificación.

En esencia, un plano de zapatas colindantes no solo muestra dónde irá cada zapata, sino también cómo se conectarán entre sí y con el resto de la estructura. Para las zapatas colindantes, la particularidad es que uno de sus bordes se alinea con el límite de la propiedad, lo que implica que la carga de la columna que soporta debe ser transferida de manera que no cause excentricidad o momentos de volteo sobre la cimentación. Para lograr esto, a menudo se utilizan vigas de cimentación que conectan la zapata colindante con una zapata interior, formando lo que se conoce como una zapata combinada o una viga riostra. Este diseño permite que el centro de gravedad de la carga coincida con el centroide de la zapata, distribuyendo uniformemente el peso y evitando asentamientos diferenciales o inclinaciones.

Las medidas estándar que se describen en estos planos son el resultado de cálculos estructurales que consideran el tipo de suelo, las cargas que la edificación transmitirá, y las normativas locales de construcción. Para una casa habitación de mampostería, por ejemplo, las dimensiones de las zapatas colindantes pueden variar significativamente dependiendo de la altura de la casa, el número de niveles y la calidad del terreno. Un diseño preciso en el plano es crucial para asegurar la viabilidad y seguridad a largo plazo de la construcción.

La Superficie de Apoyo de Zapatas: Un Factor Crítico

La superficie de apoyo de una zapata es, literalmente, el área de contacto entre la cimentación y el terreno sobre el cual descansa la edificación. Este aspecto es de vital importancia, ya que es a través de esta superficie que las cargas de la estructura se transmiten al suelo. Si esta superficie no es adecuada, o si la zapata no se encuentra a la profundidad correcta, la estructura podría sufrir asentamientos, grietas o, en el peor de los casos, fallas catastróficas.

Según lo indicado, para edificaciones de no más de dos niveles en altura y para cocheras de área no mayor a 70.00 m2, la superficie de apoyo de zapatas no podrá ser menor a 30 cm por debajo del nivel del terreno. Esta especificación (F.2.3, presumiblemente de alguna normativa de construcción) es un requisito mínimo de profundidad de desplante. Esta profundidad mínima es crucial por varias razones:

• Protección contra heladas: En regiones donde las temperaturas bajan lo suficiente como para congelar el agua en el suelo, la expansión del hielo puede causar un levantamiento del terreno (conocido como heaving), lo que dañaría la cimentación. Una profundidad mínima asegura que la zapata esté por debajo de la línea de congelación.
• Suelo competente: A menudo, los primeros centímetros del suelo superficial (capa vegetal) no son lo suficientemente firmes o estables para soportar cargas significativas. Al excavar a 30 cm o más, se busca alcanzar una capa de suelo más compacta y con mayor capacidad portante.
• Estabilidad y erosión: La profundidad protege la zapata de la erosión superficial causada por el agua o el viento, y contribuye a una mayor estabilidad general de la cimentación frente a movimientos laterales del terreno o sismos leves.
• Nivelación: Ayuda a establecer una base nivelada para el inicio de la construcción, facilitando la correcta ejecución de los muros y la estructura superior.

Es importante destacar que 30 cm es un mínimo. En muchos casos, especialmente para estructuras más grandes, en suelos blandos o con presencia de agua subterránea, la profundidad de desplante de las zapatas será considerablemente mayor, basándose en un estudio geotécnico detallado del suelo.

Tipos de Zapatas y su Contexto

Para entender mejor las zapatas colindantes, es útil conocer otros tipos de zapatas y cómo se diferencian:

• Zapatas Aisladas: Son las más comunes. Sirven para soportar una única columna y son adecuadas cuando las cargas son moderadas y el suelo tiene buena capacidad portante. Se usan en el interior de los terrenos, donde no hay restricciones de espacio.
• Zapatas Corridas: Se utilizan para soportar muros continuos o varias columnas muy cercanas. Distribuyen la carga a lo largo de una línea, siendo ideales para cimentar muros de carga o muros perimetrales que no colindan directamente.
• Zapatas Combinadas: Soportan dos o más columnas que están muy cerca entre sí, o cuando una columna colinda con un límite de propiedad y es necesario combinar su zapata con una interior para evitar excentricidades. Aquí es donde las zapatas colindantes a menudo se manifiestan como parte de una zapata combinada.
• Zapatas de Lindero (o Colindantes): Son el foco de nuestro artículo. Están diseñadas para columnas ubicadas en el límite de la propiedad. Su característica principal es que no pueden sobresalir del terreno vecino, lo que a menudo requiere un diseño asimétrico o el uso de vigas de atado o riostras para centrar la carga.

Diseño y Cálculo de Zapatas Colindantes

El diseño de una zapata colindante es un proceso complejo que requiere de conocimientos de ingeniería estructural y geotécnica. No es simplemente colocar un bloque de hormigón. Los principales factores que se consideran son:

• Cargas de la Estructura: Se calculan las cargas muertas (peso propio de la estructura), cargas vivas (personas, mobiliario), cargas de viento y sismo.
• Capacidad Portante del Suelo: Un estudio de mecánica de suelos o geotécnico es indispensable. Este estudio determina la resistencia del suelo a la compresión y su comportamiento bajo carga, así como la presencia de niveles freáticos.
• Límites de Propiedad: La restricción de no invadir el terreno vecino es el factor definitorio de las zapatas colindantes. Esto lleva a soluciones como la zapata excéntrica con viga de atado o la zapata combinada.
• Materiales: El hormigón armado es el material principal. Se debe especificar el tipo de hormigón (resistencia a la compresión) y el acero de refuerzo (diámetro, espaciamiento y configuración).
• Normativas Locales: Cada región tiene códigos de construcción específicos que establecen requisitos mínimos de diseño, materiales y procedimientos. La referencia F.2.3 que mencionamos es un ejemplo de ello.

La excentricidad es el gran desafío en las zapatas colindantes. Si una columna se apoya en el borde de una zapata para no invadir el terreno vecino, la carga no se aplica en el centroide de la zapata, lo que genera un momento de flexión que tiende a voltear o inclinar la cimentación. Para contrarrestar esto, se recurre a la viga de atado que conecta la zapata colindante con una zapata interior, transfiriendo parte del momento a la zapata interior y logrando que la resultante de las fuerzas caiga dentro del núcleo central de la sección de la zapata.

Tabla Comparativa: Zapatas Colindantes vs. Zapatas Centrales

Proceso Constructivo de Zapatas

La correcta ejecución en obra es tan importante como un buen diseño. El proceso general incluye:

1. Excavación: Se excava hasta la profundidad de desplante especificada en los planos, asegurando que el fondo de la excavación esté nivelado y libre de material orgánico o blando.
2. Plantilla: Se vierte una capa delgada de hormigón pobre (concreto de baja resistencia) o material granular compactado en el fondo de la excavación. Esto proporciona una superficie limpia y nivelada para colocar el acero de refuerzo y protege la zapata de la humedad del suelo.
3. Colocación de Armadura: Se coloca la parrilla de acero de refuerzo según lo indicado en los planos estructurales, asegurando los recubrimientos adecuados para proteger el acero de la corrosión. En zapatas colindantes, la configuración del acero puede ser más compleja debido a las vigas de atado.
4. Vaciado de Hormigón: Se vierte el hormigón fresco en la excavación, asegurando un vibrado adecuado para eliminar burbujas de aire y garantizar una buena compactación.
5. Curado: Es una etapa crítica. El hormigón debe mantenerse húmedo durante un período específico (generalmente 7 días) para que desarrolle su resistencia completa. Esto se puede hacer regando la superficie o cubriéndola con plásticos o geotextiles.
6. Relleno: Una vez que el hormigón ha alcanzado suficiente resistencia, se procede al relleno de la excavación con material adecuado, compactándolo por capas.

Preguntas Frecuentes sobre Zapatas y Cimentaciones

¿Por qué son tan importantes las zapatas colindantes?

Son vitales para garantizar la estabilidad y seguridad de una edificación construida en el límite de una propiedad. Permiten que la carga de la estructura se transmita al suelo de manera eficiente sin invadir el terreno vecino y sin generar asentamientos diferenciales o inclinaciones peligrosas. Su diseño específico resuelve el problema de la excentricidad de carga en columnas de linde.

¿Cuál es la profundidad mínima para una zapata?

Para edificaciones de hasta dos niveles y cocheras de hasta 70 m², la superficie de apoyo de las zapatas no debe ser menor a 30 cm por debajo del nivel del terreno natural. Sin embargo, esta es una profundidad mínima y la profundidad final dependerá del estudio de suelo específico, las cargas de la estructura y las normativas locales, pudiendo ser mucho mayor en terrenos menos firmes o para estructuras más pesadas.

¿Qué factores influyen en el diseño de una zapata?

Los factores clave incluyen las cargas que la estructura transmitirá (muertas, vivas, viento, sismo), la capacidad portante y las características geotécnicas del suelo (determinadas por un estudio de mecánica de suelos), la ubicación de la columna (central o en linde), las normativas de construcción locales y los materiales disponibles (tipo de hormigón y acero).

¿Puedo construir una casa sin zapatas?

No, ninguna edificación que deba ser segura y duradera puede construirse sin una cimentación adecuada, y las zapatas son uno de los tipos más comunes y efectivos de cimentación superficial. La cimentación es el vínculo entre la estructura y el suelo; sin ella, la edificación no tendría una base estable, lo que resultaría en asentamientos irregulares, grietas estructurales y, en última instancia, un colapso.

¿Qué normativas rigen el diseño de zapatas en construcción?

Las normativas varían según el país y la región. En México, por ejemplo, los reglamentos de construcción de cada ciudad (como el RCDF para la Ciudad de México) y las Normas Técnicas Complementarias (NTC) establecen los criterios para el diseño y construcción de cimentaciones. En otros países, existen códigos de construcción nacionales o regionales, como el Eurocódigo 7 en Europa o el ACI 318 en Estados Unidos. Es fundamental consultar y adherirse a la normativa vigente en el lugar específico de la obra.

¿Qué es el 'desplante' de una zapata?

El desplante de una zapata se refiere a la profundidad a la que se excava y se apoya la base de la zapata en el terreno. Es la distancia vertical desde el nivel del terreno natural hasta la parte inferior de la cimentación. Una profundidad de desplante adecuada es crucial para asegurar que la zapata se apoye en un suelo competente y para protegerla de factores externos como la erosión y las heladas.

Conclusión

Las zapatas colindantes son un testimonio de la precisión y la adaptabilidad necesarias en la ingeniería civil. Lejos de ser un detalle menor, su correcta concepción y ejecución son fundamentales para la viabilidad de proyectos en terrenos con limitaciones de espacio, garantizando que la edificación se asiente de forma segura y respetuosa con las propiedades vecinas. La cimentación es el pilar invisible sobre el que descansa todo, y en el caso de las zapatas colindantes, esa base se construye con una atención meticulosa a los detalles y una profunda comprensión de la interacción entre la estructura y el suelo. Invertir en un diseño y una ejecución de calidad para estas piezas clave es invertir en la paz mental y la longevidad de cualquier construcción.
