Frenos de Tambor: Fallas, Mantenimiento y Soluciones

Los frenos, ese sistema vital que a menudo damos por sentado, son la primera línea de defensa para nuestra seguridad al volante. Dentro de las diversas configuraciones de frenado, los frenos de tambor han sido, y siguen siendo, un componente fundamental en muchos vehículos, especialmente en las ruedas traseras. Aunque a veces eclipsados por sus contrapartes de disco, su simplicidad, durabilidad y eficiencia en ciertas condiciones los mantienen relevantes. Sin embargo, como cualquier parte mecánica, están sujetos a desgaste y fallas. Una de las preocupaciones más comunes y potencialmente peligrosas es cuando los frenos de tambor se quedan pegados. Entender por qué ocurre esto y cómo prevenirlo es crucial para mantener la seguridad y el rendimiento de tu automóvil.

En este artículo, desglosaremos la anatomía de los frenos de tambor, exploraremos las razones detrás de sus fallas más frecuentes, con un enfoque particular en el problema de los frenos pegados, y te proporcionaremos una guía completa sobre su mantenimiento. Prepárate para sumergirte en el funcionamiento interno de este sistema de frenado y descubrir cómo asegurar que tu vehículo frene de manera eficiente y segura en todo momento.

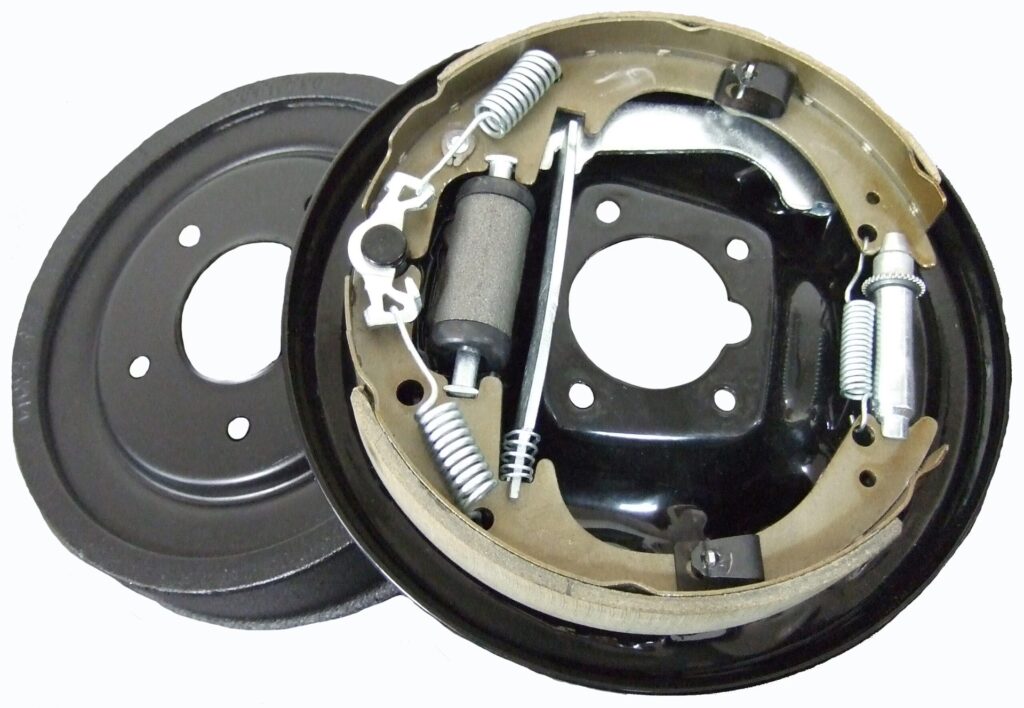

Anatomía del Freno de Tambor: Conoce sus Componentes Clave

El sistema de freno de tambor es un mecanismo ingenioso que transforma la energía cinética del vehículo en calor, deteniéndolo de manera efectiva. Está compuesto por dos elementos principales: una parte móvil, el tambor, y un elemento fijo, el plato de freno. El tambor se monta directamente sobre el buje de la rueda, girando solidariamente con ella, mientras que el plato de freno es la base donde se asientan todos los mecanismos de accionamiento y las superficies de fricción.

Tambor

El tambor es la pieza giratoria y la encargada de recibir la mayor parte del calor generado durante el frenado. Se fabrica comúnmente en fundición gris perlítica con grafito esferoidal, un material elegido por su excelente resistencia al desgaste y su capacidad para absorber eficazmente el calor producido por la fricción. Su diseño robusto es clave para soportar las altas temperaturas y las fuerzas de frenado.

Banda o Zapata

Las bandas, también conocidas como zapatas o forros, son los elementos de fricción que entran en contacto con el tambor. Están formadas por dos chapas de acero con forma de medialuna, recubiertas en su exterior con un material de fricción (antiguamente asbesto, hoy compuestos más seguros). Se fijan a las medialunas mediante remaches o adhesivos especializados. Existen una banda o zapata primaria y una secundaria, que trabajan en conjunto para generar el frenado.

Bombín o Cilindro

Estos elementos son los actuadores hidráulicos del sistema. Su función es desplazar lateralmente las zapatas para que entren en contacto con el tambor. Dependiendo del diseño del freno y la aplicación, se pueden encontrar diferentes tipos de bombines:

• Bombín de doble pistón: Común, con dos pistones que empujan las zapatas en direcciones opuestas.
• Bombín de émbolo único: Utilizado en diseños específicos donde un solo pistón acciona las zapatas.
• Bombín de cilindros escalonados: Diseñados para aplicar fuerzas de frenado diferenciadas entre las zapatas.

Plato de Freno

El plato de freno es la estructura fija que soporta el bombín o bombines hidráulicos, las zapatas, los resortes de retorno y todos los mecanismos de ajuste y fijación. Es una pieza de chapa embutida y troquelada que se ancla al eje del vehículo, sirviendo como la base sobre la cual se monta y articula todo el sistema de frenado interno.

Muelle o Resorte de Retorno y Soporte de Articulaciones

Los resortes de retorno son cruciales para retraer las zapatas a su posición original una vez que se suelta el pedal del freno, evitando un roce continuo y el sobrecalentamiento. Los soportes de articulaciones, por su parte, permiten el movimiento pivotante de las zapatas.

¿Por Qué los Frenos de Tambor se Quedan Pegados? Causas y Soluciones

El problema de que los frenos de tambor se queden pegados es una preocupación seria que puede afectar tanto el rendimiento del vehículo como la seguridad. Cuando esto sucede, los frenos no se liberan completamente después de haber sido aplicados, lo que provoca un arrastre constante, calentamiento excesivo y un desgaste prematuro. Varias razones pueden llevar a esta situación:

• Acumulación de Polvillo de Frenos y Fugas de Líquido: La naturaleza cerrada de los frenos de tambor, aunque los protege de agentes externos, también puede propiciar la acumulación de polvillo de fricción de las zapatas. Si a esto se le suman fugas de líquido de frenos (liga) provenientes de un bombín defectuoso, el polvillo se mezcla con el líquido formando una pasta o lodo pegajoso. Esta pasta se interpone entre las zapatas y el plato de freno, impidiendo que las bandas deslicen suavemente y retornen a su posición de reposo.
• Rotura o Corrosión de los Resortes de Retorno: Los resortes son fundamentales para recoger las bandas después de cada frenado. Con el tiempo, la exposición a la humedad y la corrosión puede debilitarlos o incluso provocar su rotura. Un resorte roto o debilitado no ejercerá la fuerza necesaria para retraer la zapata, lo que resultará en un arrastre continuo.
• Desgaste Excesivo y Corrosión del Plato de Freno: Si el plato de freno, la base donde se deslizan las zapatas, presenta un desgaste significativo o corrosión, su superficie puede volverse irregular. Estas irregularidades pueden crear puntos de fricción o atasco que impiden el deslizamiento suave de las zapatas, haciendo que se queden pegadas.
• Ajuste Incorrecto de las Zapatas: Un ajuste demasiado apretado de las zapatas puede hacer que estén constantemente en contacto con el tambor, incluso cuando el pedal de freno no está presionado. Esto no solo causa que se queden pegadas, sino también un calentamiento excesivo y un desgaste acelerado.
• Bombín o Cilindro de Freno Atascado: Los pistones dentro del bombín pueden corroerse o atascarse debido a la suciedad o al deterioro de los sellos. Si un pistón no puede retraerse completamente, mantendrá la presión sobre la zapata, provocando que el freno se quede pegado.

La solución a estos problemas radica en un mantenimiento preventivo y correctivo adecuado. Esto incluye la limpieza regular del sistema, la inspección y reemplazo de resortes defectuosos, la revisión del estado del plato de freno y la verificación del correcto funcionamiento del bombín.

Fallas Comunes en los Tambores de Freno: Señales de Alerta

Además de que los frenos se queden pegados, los tambores pueden presentar otras fallas que comprometen la seguridad y el rendimiento del frenado. Una revisión periódica es esencial, ya que, si bien son sistemas cerrados y fiables, requieren atención para trabajar óptimamente.

• Tambores Agrietados: La aparición de grietas profundas puede indicar que el sistema de frenos o la selección del tambor no son adecuados para la aplicación, o un abuso de frenado por parte del conductor. Es crucial revisar el equilibrio del sistema y la clasificación de fricción de las bandas.
• Marcas Térmicas: Son pequeñas y finas grietas en la superficie de frenado, resultado del constante calentamiento y enfriamiento. Son normales hasta cierto punto, pero un exceso puede señalar un problema de disipación de calor.
• Tambores con Manchas de Grasa: Usualmente causadas por defectos en el sistema de lubricación, un engrasado inadecuado de las levas de los frenos o fugas en la maza. La grasa reduce drásticamente la fricción y la eficiencia del frenado.
• Tambores con Manchas de Martensita: Indican exposición a temperaturas extremadamente altas, a menudo por un desequilibrio en el sistema, un freno arrastrado o aplicaciones muy fuertes. La martensita es una estructura endurecida que hace al tambor más susceptible al agrietamiento.
• Tambores Pavonados (Azules): Un color azulado en el tambor es señal de frenado fuerte constante y sobrecalentamiento. Puede deberse a desequilibrio, resortes de retorno o bujes defectuosos. No siempre requiere reemplazo si está dentro de los límites de tolerancia.
• Desgaste Excesivo del Tambor: Si hay un desgaste pronunciado en los bordes o en áreas que coinciden con los agujeros de los remaches de las balatas, suele ser por acumulación de materiales abrasivos o problemas con los guardapolvos.
• Tambores Ovalados: Ocurre cuando el diámetro del tambor varía en diferentes puntos, causando un desgaste irregular en las balatas. La causa principal es el calor excesivo o técnicas incorrectas de almacenamiento. Si el diámetro excede los límites recomendados, el reemplazo es la única opción.
• Cristalización: Las altas temperaturas pueden endurecer la superficie de fricción del tambor y las zapatas, produciendo chirridos molestos y una reducción de la eficiencia de frenado.
• Espesor Insuficiente: Un tambor demasiado delgado se calentará más rápidamente y desvanecerá la capacidad de frenado. Es crucial mantener el espesor dentro de los límites recomendados por el fabricante.

Mantenimiento Esencial de los Frenos de Tambor: ¿Cuándo y Cómo?

Dada su naturaleza encapsulada, los frenos de tambor, aunque robustos, requieren un mantenimiento regular y específico. No se trata solo de reemplazar piezas, sino de una limpieza y ajuste adecuados para garantizar su óptimo funcionamiento. Un mantenimiento preventivo puede ahorrarte costosas reparaciones y, lo que es más importante, garantizar tu seguridad.

¿Cómo saber si las bandas necesitan reemplazarse?

Las zapatas de freno, o bandas, son componentes de desgaste y su reemplazo oportuno es vital:

• Pedal de freno muy bajo: Si al frenar, el pedal se hunde demasiado para lograr una frenada consistente, es un indicativo de desgaste excesivo de las bandas.
• Palanca del freno de emergencia elevada: Si al aplicar el freno de mano, la palanca se eleva mucho más de lo normal para detener el vehículo, especialmente en una ligera pendiente, sugiere que las bandas traseras están desgastadas.
• Pérdida de frenado tras pasar por agua: Si después de un charco, el auto deja de frenar o lo hace con menor potencia, y no se recupera rápidamente, podría indicar que las bandas se han cristalizado o vitrificado. Aunque el agua en los frenos de tambor puede reducir temporalmente la fricción, si esta condición persiste, es señal de cristalización.
• Ruido metálico al frenar: Un chirrido o raspado metálico muy fuerte es una señal inequívida de que el material de fricción de las bandas se ha agotado por completo y lo que está rozando es el metal de la zapata contra el tambor. Esto requiere reemplazo inmediato para evitar daños severos al tambor.

¿Cada cuánto tiempo hay que cambiar los frenos de tambor?

La durabilidad de los componentes del freno de tambor varía significativamente:

• Tambores: Están diseñados para durar entre 250,000 y 300,000 kilómetros en condiciones normales. Su diámetro interior aumenta gradualmente debido a la fricción. Es importante verificar que sigan dentro de los límites de tolerancia para una operación segura.
• Zapatas de freno: Generalmente, las zapatas pueden durar alrededor de 100,000 kilómetros o incluso más, dependiendo de los hábitos de conducción y las condiciones. Deben reemplazarse cuando el material de fricción esté a menos de 1.6 milímetros de la placa de apoyo.

Más allá del reemplazo de piezas desgastadas, el mantenimiento incluye la limpieza del interior del tambor para eliminar el polvillo acumulado, la inspección de los resortes y el bombín, y el aseguramiento de que los mecanismos de ajuste automático funcionen correctamente. También es fundamental verificar el nivel y la calidad del líquido de frenos.

Frenos de Tambor vs. Frenos de Disco: Entendiendo las Diferencias

Aunque ambos cumplen la misma función vital de detener el vehículo, los frenos de tambor y los de disco operan bajo principios distintos y tienen características que los hacen adecuados para diferentes aplicaciones. Entender estas diferencias es clave para comprender por qué los vehículos modernos suelen combinar ambos tipos.

Freno de Tambor

En un freno de tambor, la fricción se genera cuando las zapatas de freno son empujadas hacia afuera, contra la superficie interior del tambor giratorio. Este sistema es un mecanismo cerrado, lo que significa que sus componentes están protegidos del agua, la suciedad y otros contaminantes externos. Esta protección es una de sus principales ventajas, especialmente en condiciones adversas como lluvia, nieve o caminos polvorientos.

Freno de Disco

En contraste, un freno de disco consiste en un disco metálico (rotor) que gira solidariamente con la rueda. Para frenar, una pinza (caliper) presiona un par de pastillas de freno contra ambas caras del disco. Este es un sistema abierto, lo que permite una mejor disipación del calor y una mayor resistencia al desvanecimiento del freno (fading) bajo uso intensivo.

Tabla Comparativa: Freno de Tambor vs. Freno de Disco

La elección de ambos tipos en un mismo vehículo (discos delanteros, tambores traseros) se debe a que las ruedas delanteras soportan la mayor parte del esfuerzo de frenado, necesitando la mejor disipación de calor de los discos, mientras que los tambores en la parte trasera son suficientes y ofrecen ventajas de costo y durabilidad, además de una excelente integración con el freno de estacionamiento.

Ventajas Clave de los Frenos de Tambor en su Vehículo

A pesar de la prevalencia de los frenos de disco, los frenos de tambor mantienen su relevancia en la industria automotriz debido a una serie de ventajas distintivas que los hacen una opción práctica y eficiente en muchas aplicaciones:

• Reducción de Costes: La principal ventaja de los frenos de tambor es su bajo coste de fabricación y mantenimiento. Son un sistema eficaz y duradero, y el precio de sus componentes, como las zapatas y los tambores, es considerablemente inferior al de las pastillas y discos de freno. Esto los convierte en una solución económica para los fabricantes de vehículos y para los propietarios en términos de reparaciones.
• Fácil Instalación y Mantenimiento: Si bien desmontar un tambor puede parecer más complejo que cambiar unas pastillas de disco, la instalación de los componentes internos del freno de tambor es un proceso relativamente sencillo para un mecánico experimentado. La sustitución de las zapatas y la limpieza del sistema suelen durar entre una y dos horas, lo que contribuye a un mantenimiento rentable.
• Protección contra los Elementos: La naturaleza cerrada del sistema de freno de tambor es una ventaja significativa. Protege los componentes internos (zapatas, resortes, bombín) del agua, el hielo, el barro, el polvo y otros contaminantes. Esto los hace extremadamente eficaces en condiciones de conducción difíciles, como carreteras secundarias sin asfaltar, ambientes con mucha humedad o nieve, donde los frenos de disco podrían verse comprometidos por la acumulación de suciedad.
• Eficacia del Freno de Estacionamiento: Los frenos de tambor son intrínsecamente muy eficientes como freno de estacionamiento. El mecanismo de palanca que acciona las zapatas contra el tambor es potente y directo, lo que permite que el freno de mano mantenga el vehículo firmemente en su lugar, incluso en pendientes pronunciadas.
• Durabilidad: Gracias a su diseño robusto y a la protección contra los elementos, los componentes de los frenos de tambor, especialmente los tambores, tienen una vida útil considerablemente larga si se les da un mantenimiento adecuado.

Estas ventajas explican por qué los frenos de tambor siguen siendo una opción viable y a menudo preferida para las ruedas traseras de muchos vehículos, así como para vehículos comerciales ligeros y camiones, donde la rentabilidad, la durabilidad y la protección en entornos adversos son prioritarias.

Preguntas Frecuentes (FAQ) sobre Frenos de Tambor

Aquí respondemos algunas de las preguntas más comunes relacionadas con los frenos de tambor, para que tengas una comprensión completa de su funcionamiento y mantenimiento.

¿Por qué se calienta el tambor de freno?

• El tambor de freno se calienta debido a la fricción generada durante el frenado. Sin embargo, un calentamiento excesivo puede ser un problema. Las causas más comunes incluyen un ajuste demasiado apretado de las bandas, lo que provoca un rozamiento constante incluso sin frenar, o que las bandas se estén quedando pegadas y no retornen completamente a su posición de reposo. Un sobrecalentamiento constante puede llevar a daños estructurales en el tambor y una reducción en la eficiencia del frenado.

¿Necesitan mantenimiento los frenos de tambor?

• Sí, absolutamente. Aunque son sistemas robustos y cerrados, los frenos de tambor requieren un mantenimiento periódico. Al ser más complejos internamente que los frenos de disco, el proceso de mantenimiento puede tomar más tiempo. Este mantenimiento incluye la limpieza del polvillo de fricción acumulado, la inspección de los resortes de retorno para detectar corrosión o roturas, la verificación del estado del bombín (cilindro de rueda) para descartar fugas o pistones atascados, y la revisión del desgaste de las zapatas y el tambor. Las zapatas deben reemplazarse cuando el material de fricción esté a menos de 1.6 milímetros de la placa de apoyo.

¿Cada cuánto tiempo hay que cambiar los frenos de tambor?

• La vida útil de los componentes varía: los tambores de freno están diseñados para durar un período muy largo, entre 250,000 y 300,000 kilómetros en condiciones normales, antes de que su diámetro interior aumente por la fricción hasta un punto en que dificulte el contacto con las zapatas. Las zapatas de freno, al ser el material de fricción, tienen una vida útil más corta, generalmente durando unos 100,000 kilómetros o más, dependiendo del estilo de conducción. No es necesario realizar otro mantenimiento complejo aparte de la sustitución de piezas desgastadas y el mantenimiento adecuado del líquido de frenos.

¿Cómo saber si las bandas necesitan reemplazarse?

• Hay varias señales claras: si el pie debe hundirse mucho en el pedal de freno para lograr una frenada consistente, es un indicativo de desgaste excesivo. Si al aplicar el freno de emergencia, la palanca se eleva mucho más de lo normal para detener el vehículo, especialmente en una ligera pendiente, sugiere desgaste de las bandas traseras. Otra señal es la pérdida de potencia de frenado después de pasar por un charco de agua que no se recupera rápidamente, lo que puede indicar que las bandas se han cristalizado o vitrificado. Finalmente, un ruido metálico muy fuerte al frenar es una señal de que el material de fricción se ha agotado y el metal de la zapata está rozando directamente el tambor, requiriendo un reemplazo inmediato.
