La cimentación es la base de cualquier edificación, el punto de apoyo que transmite las cargas de la estructura al terreno subyacente. Dentro de este sistema vital, las zapatas juegan un papel fundamental. Pero, ¿cómo se determina el tamaño y la forma ideales de estas piezas clave? La respuesta no es sencilla, ya que implica un análisis meticuloso de diversos factores, desde las propiedades del suelo hasta las cargas que deberá soportar la estructura.
El proceso de diseño de una zapata se centra en dos dimensiones críticas: su sección de proyección respecto al plano de cimentación y su peralte (o profundidad). Estas dos medidas son interdependientes y cruciales para garantizar que la zapata pueda distribuir eficientemente las cargas sin exceder la capacidad portante del suelo ni sufrir fallas estructurales por corte o flexión. Comprender cómo se calculan y por qué son importantes es esencial para la seguridad y durabilidad de cualquier construcción.
El Corazón de la Cimentación: Entendiendo la Zapata
Una zapata es un elemento estructural de concreto armado que se encarga de recibir las cargas concentradas de columnas o muros y distribuirlas sobre una superficie mayor de terreno. Su objetivo principal es reducir la presión sobre el suelo a un valor tolerable por este, evitando asentamientos excesivos o fallas por capacidad portante. Existen diferentes tipos de zapatas: aisladas (para una columna), corridas (para muros o una hilera de columnas), combinadas (para varias columnas) y losas de cimentación (para un área extensa de columnas).
La correcta determinación de sus dimensiones es una tarea de ingeniería de alta precisión. Si una zapata es demasiado pequeña, la presión sobre el suelo será excesiva, provocando hundimientos o fallas del terreno. Si es demasiado grande, aunque segura, resultará en un costo innecesario de materiales y excavación. El equilibrio es clave, y para lograrlo, se requiere un entendimiento profundo de la mecánica de suelos y la ingeniería estructural.
La Sección de Proyección: La Huella de la Zapata
La sección de proyección, también conocida como la 'huella' o 'planta' de la zapata, es el área en contacto directo con el suelo. Su tamaño y forma (generalmente cuadrada o rectangular) se determinan para asegurar que la presión transmitida al terreno sea inferior a la capacidad portante admisible del mismo. Varios factores influyen directamente en esta determinación:
- Capacidad Portante del Suelo: Es la presión máxima que el suelo puede soportar sin deformarse excesivamente o fallar. Se obtiene mediante estudios geotécnicos (ensayos de campo y laboratorio). Un suelo con baja capacidad portante requerirá una zapata con una mayor área de proyección para distribuir la carga en una superficie más amplia.
- Cargas de la Estructura: Incluyen las cargas muertas (peso propio de la estructura), cargas vivas (ocupantes, mobiliario) y otras cargas como las de viento o sismo. Estas cargas se transmiten desde la superestructura a través de las columnas o muros hacia la zapata. Cuanto mayores sean las cargas, mayor será el área de la zapata necesaria.
- Profundidad de Cimentación: La profundidad a la que se apoya la zapata también influye, ya que la capacidad portante del suelo a menudo aumenta con la profundidad debido a la confinación y la compactación.
- Nivel Freático: La presencia de agua subterránea puede reducir significativamente la capacidad portante del suelo y requerir consideraciones especiales de diseño y construcción, incluyendo posiblemente un aumento en la sección de proyección.
- Restricciones de Espacio: En algunos proyectos, el espacio disponible para la cimentación puede ser limitado, lo que obliga a optimizar el diseño de la zapata o a considerar soluciones alternativas como zapatas combinadas o losas.
El Peralte: Profundidad es Sinónimo de Resistencia
El peralte de la zapata es su altura o profundidad. A diferencia de la sección de proyección que distribuye la carga en planta, el peralte es crucial para resistir las fuerzas internas que se generan dentro de la zapata y para evitar el fenómeno de punzonamiento. Las principales consideraciones para determinar el peralte son:
- Resistencia al Punzonamiento: Este es un modo de falla crítico donde la columna o el muro intenta 'perforar' la zapata debido a las altas concentraciones de esfuerzo cortante alrededor de su perímetro. Un peralte adecuado asegura que la zapata tenga suficiente sección para resistir estas fuerzas.
- Resistencia a la Flexión: La zapata actúa como una losa en voladizo o una viga, y debe tener suficiente peralte y refuerzo de acero para resistir los momentos flectores generados por la carga de la columna y la reacción del suelo.
- Rigidez: Un peralte adecuado contribuye a la rigidez de la zapata, lo que ayuda a distribuir uniformemente las presiones al suelo y a minimizar asentamientos diferenciales.
- Recubrimiento del Acero: El peralte debe ser suficiente para proporcionar el recubrimiento de concreto necesario para proteger el acero de refuerzo de la corrosión y garantizar su correcto funcionamiento estructural.
El cálculo del peralte se realiza verificando que la resistencia a corte y a flexión sea adecuada para las cargas aplicadas. A menudo, el punzonamiento es el factor dominante que define el peralte mínimo requerido.
Interacción Suelo-Estructura (ISEZA): La Clave de un Diseño Realista
La determinación de la sección de proyección y el peralte no es un proceso aislado. La cimentación y la superestructura no actúan de forma independiente; por el contrario, interactúan constantemente. Este fenómeno se conoce como Interacción Suelo-Estructura (ISEZA). En el pasado, era común diseñar la superestructura y la cimentación por separado, asumiendo que la cimentación era infinitamente rígida o que el suelo se comportaba como un resorte elástico simple.
Sin embargo, los avances en la ingeniería han demostrado que un diseño más preciso y seguro requiere considerar la ISEZA. La deformación del suelo bajo la cimentación afecta la distribución de las cargas en la estructura, y a su vez, la rigidez de la estructura influye en cómo las cargas se transmiten al suelo. Ignorar esta interacción puede llevar a un diseño subóptimo, con sobreesfuerzos en elementos estructurales o asentamientos diferenciales inesperados.
Para modelar esta interacción compleja, se utilizan herramientas y metodologías avanzadas. Las modelizaciones como MDEISEZA y MDTHISEZA (mencionadas en la introducción y que representan modelos de cálculo para la Interacción Suelo-Estructura) son ejemplos de enfoques sofisticados que permiten simular de manera más realista el comportamiento conjunto del suelo y la estructura. Estas herramientas son cruciales para el cálculo de los parámetros de Interacción Suelo-Estructura, tal como lo destaca Villarreal Castro (2006).
En el contexto de estas modelizaciones, es fundamental disponer de las secciones de reparto de carga. Estas secciones representan cómo las cargas de la estructura se distribuyen y se transmiten a la cimentación y, finalmente, al terreno. No es suficiente con conocer la carga total; es vital entender cómo esa carga se distribuye espacialmente sobre la zapata y el suelo para predecir con precisión las deformaciones y esfuerzos tanto en la cimentación como en la superestructura.
La inclusión de la ISEZA en el diseño permite optimizar las dimensiones de las zapatas, asegurando que sean lo suficientemente grandes para soportar las cargas sin ser excesivamente conservadoras. Esto no solo mejora la seguridad, sino que también puede conducir a ahorros significativos en materiales y tiempo de construcción.
Metodología para el Cálculo Preciso de Zapatas
El proceso de diseño de zapatas es iterativo y generalmente sigue los siguientes pasos:
- Estudio Geotécnico: Obtención de las propiedades del suelo, especialmente la capacidad portante admisible y los parámetros de deformación.
- Determinación de Cargas: Cálculo de las cargas axiales, momentos y cortantes que llegan a la base de la columna o muro.

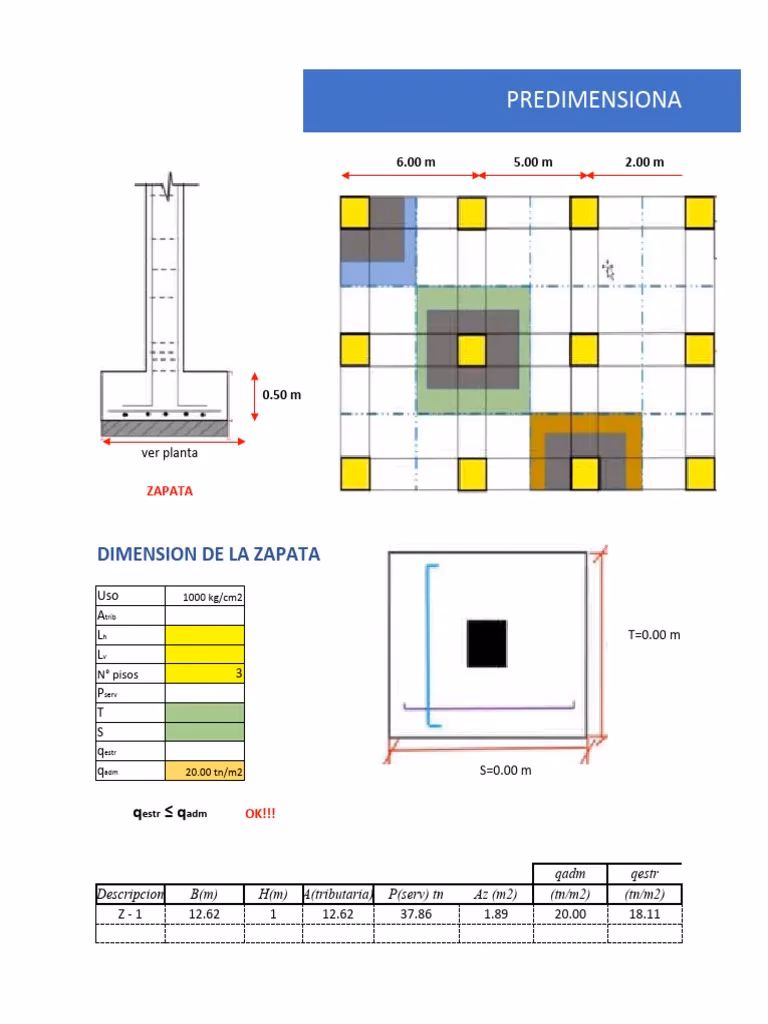

- Pre-dimensionamiento de la Sección de Proyección: Se estima un área inicial dividiendo la carga total entre la capacidad portante admisible del suelo. Esto da un tamaño preliminar de la planta de la zapata (Largo x Ancho).
- Verificación por Punzonamiento: Con el área preliminar, se calcula el peralte mínimo requerido para resistir el punzonamiento generado por la columna.
- Verificación por Corte: Se verifica que el peralte sea adecuado para resistir las fuerzas cortantes críticas.
- Verificación por Flexión: Se calcula el refuerzo de acero necesario y se verifica que el peralte sea suficiente para resistir los momentos flectores.
- Verificación de Asentamientos: Se estima el asentamiento total y diferencial de la zapata para asegurar que estén dentro de los límites permisibles para la estructura.
- Interacción Suelo-Estructura (ISEZA): Para diseños más complejos o sensibles, se integra un análisis de ISEZA, utilizando modelos avanzados para refinar la distribución de presiones y optimizar las dimensiones.
- Diseño del Refuerzo: Una vez determinadas las dimensiones de concreto, se diseña el acero de refuerzo necesario para la zapata, incluyendo barras longitudinales y estribos si son necesarios.
Este proceso se repite, ajustando las dimensiones de la zapata hasta que todas las verificaciones sean satisfactorias y el diseño sea seguro y eficiente.
Errores Comunes y sus Consecuencias
Un diseño inadecuado de la sección de proyección o del peralte de una zapata puede tener consecuencias graves:
- Asentamientos Excesivos: Si la zapata es demasiado pequeña o el suelo no es adecuadamente evaluado, la presión sobre el terreno puede superar su capacidad, provocando hundimientos significativos de la estructura.
- Asentamientos Diferenciales: Si las zapatas tienen tamaños o condiciones de suelo variables, los asentamientos pueden ser desiguales, lo que puede causar grietas y daños estructurales en la superestructura.
- Fallas por Corte o Punzonamiento: Un peralte insuficiente o un refuerzo inadecuado pueden llevar a una falla súbita de la zapata, comprometiendo la estabilidad de toda la estructura.
- Costo Excesivo: Un sobredimensionamiento, aunque seguro, implica un gasto innecesario de concreto y acero, y mayores costos de excavación.
| Tipo de Suelo | Capacidad Portante Típica (t/m²) | Implicación en el Diseño de Zapata | Peralte Relativo |
|---|---|---|---|
| Arcilla Blanda | 5 - 10 | Requiere zapatas de gran área para distribuir la carga. | Alto (por asentamientos) |
| Arena Media Compacta | 20 - 40 | Zapatas de tamaño moderado, buen comportamiento. | Moderado |
| Grava Densa | 40 - 80 | Permite zapatas de menor tamaño, excelente soporte. | Bajo (por capacidad) |
| Roca Sólida | > 100 | Zapatas muy pequeñas, diseño domina por punzonamiento. | Variable (según carga) |
Preguntas Frecuentes sobre el Diseño de Zapatas
¿Cuál es la diferencia entre una zapata aislada y una zapata corrida?
Una zapata aislada soporta una única columna, mientras que una zapata corrida soporta un muro o una hilera de varias columnas. La selección depende de la configuración estructural y las cargas a transmitir.
¿Cómo afecta el nivel freático a la sección de proyección y el peralte?
Un nivel freático alto puede reducir la capacidad portante efectiva del suelo, lo que generalmente requiere una mayor sección de proyección. También puede influir en la necesidad de impermeabilización o sistemas de drenaje, y en la profundidad de excavación.
¿Es siempre mejor una zapata más grande?
No necesariamente. Aunque una zapata más grande puede reducir la presión sobre el suelo, un sobredimensionamiento es antieconómico. El objetivo es un diseño óptimo que sea seguro, funcional y rentable.
¿Qué software se utiliza para diseñar zapatas?
Existen numerosos programas de software de ingeniería estructural que facilitan el diseño de zapatas, como CYPECAD, SAP2000, ETABS, o SAFE, entre otros. Estos programas permiten realizar análisis complejos, incluyendo la ISEZA.
¿Quién debe realizar el diseño de las zapatas?
El diseño de zapatas debe ser realizado por un ingeniero civil o estructural calificado, con experiencia en geotecnia y estructuras, para garantizar la seguridad y el cumplimiento de las normativas vigentes.
Conclusión
La determinación de la sección de proyección y el peralte de las zapatas es un pilar fundamental en la ingeniería de cimentaciones. Requiere una comprensión profunda de las propiedades del suelo, las cargas estructurales y la compleja interacción entre el suelo y la estructura. La aplicación de metodologías rigurosas y herramientas avanzadas, como las modelizaciones para ISEZA, es indispensable para garantizar que cada zapata no solo soporte su carga, sino que lo haga de manera segura, eficiente y duradera, asegurando la estabilidad de la edificación por generaciones.
