Cimientos Sólidos: Claves de Vigas y Columnas

La solidez de cualquier edificación, ya sea un hogar familiar o un gran complejo comercial, se asienta sobre la integridad de sus elementos estructurales fundamentales. Sin embargo, detrás de la aparente simplicidad de un edificio, se esconden complejidades y desafíos cruciales en la correcta implementación de sus componentes clave: las vigas y las columnas. Estos elementos, junto con las losas y las zapatas, son el esqueleto que garantiza la estabilidad y durabilidad de una estructura. Ignorar su correcta concepción, diseño y ejecución puede tener consecuencias devastadoras, convirtiendo lo que debería ser un refugio seguro en un riesgo latente. Este artículo profundiza en los problemas más comunes, los factores que influyen en su comportamiento y la importancia de una planificación adecuada para construir con confianza y seguridad.

La construcción de una edificación es un proceso que demanda precisión, conocimiento técnico y apego a normativas estrictas. Lamentablemente, en muchas regiones, la realidad dista mucho de este ideal. Uno de los mayores problemas identificados por profesionales del sector es la prevalencia de la autoconstrucción, una práctica donde las edificaciones son levantadas sin la supervisión de ingenieros o arquitectos calificados. Solo en Lima, por ejemplo, se estima que un alarmante 80% de las construcciones se han realizado de manera informal. Esta tendencia genera una serie de deficiencias estructurales críticas que comprometen seriamente la seguridad de los ocupantes y la vida útil del inmueble.

El Peligro Oculto: La Autoconstrucción y sus Consecuencias

La autoconstrucción, si bien puede parecer una solución económica a corto plazo, encierra riesgos significativos. La falta de conocimiento técnico en aspectos cruciales como el diseño estructural, la selección de materiales y las técnicas de construcción adecuadas, lleva a errores que pueden resultar catastróficos. Los profesionales señalan que, en muchos casos, se cometen fallos garrafales como la colocación de cantidades incorrectas de armadura de acero (demasiado fierro o insuficiente), o la realización de mezclas de concreto con proporciones inadecuadas de cemento, arena, grava y agua. Estos errores, aparentemente menores, alteran drásticamente la resistencia y la capacidad portante de las vigas y columnas, dejándolas vulnerables ante cargas cotidianas, eventos sísmicos o el simple paso del tiempo.

Una estructura diseñada y construida sin rigor técnico es una bomba de tiempo. Las vigas y columnas mal dimensionadas o con materiales defectuosos pueden sufrir fallas por flexión, corte o compresión, comprometiendo la integridad de todo el edificio. La seguridad estructural no es un lujo, sino una necesidad fundamental que solo puede garantizarse con la intervención de expertos y el estricto cumplimiento de los códigos de construcción.

Comprendiendo los Pilares de la Construcción: Vigas, Columnas y Más

Para entender los problemas, es esencial conocer la función de cada elemento estructural en una edificación:

• Vigas: Son elementos estructurales horizontales, generalmente largos y resistentes, diseñados para soportar cargas principalmente al resistir la flexión. Actúan como puentes, transfiriendo las cargas de las losas y otros elementos hacia las columnas. Pueden ser de madera, metal o, más comúnmente, de concreto armado. Su capacidad para soportar el techo o el piso de un edificio es crucial para la estabilidad horizontal.
• Columnas: Son elementos estructurales verticales, fundamentales para transmitir las cargas de la superestructura (losas, vigas, muros) hacia la cimentación. Su función principal es resistir cargas de compresión axial, aunque también pueden estar sometidas a flexión. Son los pilares que sostienen todo el peso del edificio.
• Losas: Son elementos estructurales planos y horizontales que forman los pisos y techos de un edificio. Soportan cargas distribuidas (peso de personas, muebles, equipos) y las transmiten hacia las vigas y columnas. Pueden ser macizas, nervadas o aligeradas, dependiendo del diseño y las cargas.
• Zapatas: Son los elementos de la cimentación que se encuentran en la base de las columnas y, en algunos casos, de los muros. Su función es distribuir las cargas concentradas de las columnas sobre un área de terreno mayor, reduciendo la presión sobre el suelo y evitando asentamientos diferenciales que puedan dañar la estructura.

La interacción entre estos elementos es compleja y vital. Una falla en uno puede repercutir en toda la cadena estructural.

Tabla Comparativa de Elementos Estructurales Clave

Más Allá de la Resistencia: El Comportamiento Complejo de Vigas-Columnas

El comportamiento de los elementos estructurales combinados, como las vigas-columnas (elementos que están sometidos simultáneamente a flexión y compresión o tracción), es significativamente más complejo que el de elementos sometidos a un solo tipo de esfuerzo. Su resistencia no solo depende de la interacción por resistencia de los esfuerzos individuales (es decir, cuánto pueden soportar por sí solos a compresión o a flexión), sino también de los denominados efectos de segundo orden. Estos efectos, también conocidos como efectos P-Delta, se refieren a las fuerzas adicionales que se generan en un elemento estructural debido a la deformación de la estructura bajo carga.

En términos más simples, cuando una columna se comprime y se flexiona al mismo tiempo, su deformación lateral (el 'pandero' o curvatura) puede aumentar las excentricidades de las cargas axiales, creando momentos adicionales. Estos momentos secundarios pueden reducir significativamente la capacidad de carga del elemento. Ignorar estos efectos de segundo orden en el diseño puede llevar a una sobreestimación de la capacidad del elemento y, consecuentemente, a fallas estructurales inesperadas. Los ingenieros deben realizar análisis complejos para asegurar que estos elementos combinados puedan soportar las cargas de manera segura, considerando tanto los esfuerzos directos como las interacciones y deformaciones que amplifican las fuerzas.

El Arte del Predimensionamiento: Clave para la Seguridad Estructural

Antes de embarcarse en el diseño detallado de una estructura, es fundamental realizar un predimensionamiento de sus elementos. Este proceso consiste en determinar las dimensiones iniciales o aproximadas de las vigas y columnas, basándose en estimaciones de las cargas que soportarán y en las normas de diseño vigentes. El predimensionamiento es una etapa crítica que permite a los ingenieros civiles y profesionales afines obtener una primera aproximación de la viabilidad estructural y económica del proyecto.

Herramientas como las plantillas de Excel específicas para el predimensionamiento se han vuelto recursos invaluables. Estas plantillas facilitan cálculos rápidos y precisos, considerando factores como las cargas aplicadas (cargas muertas, vivas, de viento, sísmicas) y las propiedades de los materiales. Al utilizar ejemplos resueltos y fórmulas integradas, estas herramientas simplifican la comprensión y aplicación de los principios de diseño, permitiendo a los profesionales optimizar las dimensiones de los elementos estructurales de manera eficiente. Un predimensionamiento adecuado no solo asegura que los elementos tengan la capacidad suficiente para soportar las cargas, sino que también contribuye a la optimización de los materiales y a la reducción de costos innecesarios, sin comprometer la seguridad.

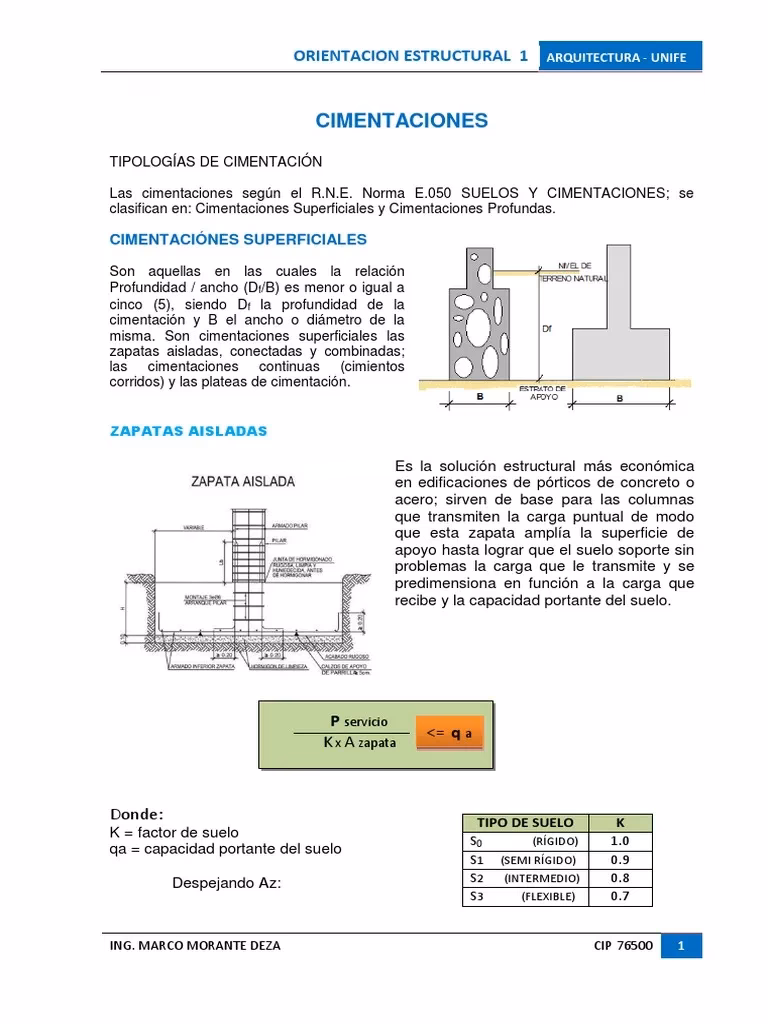

Vigas de Atado y Zapatas: Una Interconexión Vital en la Cimentación

La cimentación es la parte de la estructura que interactúa directamente con el terreno, transmitiendo todas las cargas del edificio. Dentro de ella, las zapatas juegan un papel crucial al distribuir las cargas concentradas de las columnas sobre una superficie más amplia del suelo. Sin embargo, el diseño de las zapatas puede presentar desafíos significativos, especialmente cuando se enfrentan a cargas elevadas o condiciones de terreno particulares.

Un problema común en el dimensionamiento de zapatas, especialmente en naves industriales o estructuras con grandes luces, es el control de los cortantes en los apoyos y el riesgo de vuelco. Cuando las cargas son muy elevadas o existen fuerzas de succión (axiles de tracción) que intentan 'levantar' la zapata, el tamaño de esta puede volverse excesivo (por ejemplo, zapatas cuadradas de 4 a 6 metros de lado y cantos de 1 a 1.30 metros, lo cual es una magnitud considerable). En estos casos, la capacidad de la zapata para resistir el vuelco se vuelve crítica. Las fuerzas de succión, al intentar levantar la zapata, pueden incluso generar esfuerzos de tracción en la cara superior de la misma, requiriendo armadura adicional en esa zona.

Aquí es donde las vigas de atado adquieren una importancia vital. Estas vigas, que conectan las zapatas entre sí, no solo ayudan a controlar los asentamientos diferenciales (movimientos desiguales del terreno bajo las zapatas), sino que también son fundamentales para resistir los momentos de vuelco y distribuir mejor las cargas. Al unir las zapatas, las vigas de atado crean un sistema más rígido que permite que las zapatas trabajen en conjunto, compartiendo cargas y resistiendo mejor las fuerzas de levantamiento o empuje lateral. Esto puede llevar a una reducción en el tamaño individual de las zapatas, haciéndolas más eficientes y económicas sin comprometer la estabilidad general de la cimentación. Además, contribuyen a absorber las fuerzas de tracción y corte que de otro modo recaerían únicamente en las zapatas, mejorando el comportamiento global de la cimentación.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre vigas, columnas y otros elementos estructurales:

¿Cuál es el principal problema en la implementación de columnas y vigas?

El mayor problema es la autoconstrucción, es decir, la edificación sin supervisión profesional. Esto lleva a errores graves como el uso incorrecto de armaduras de acero o mezclas de concreto deficientes, comprometiendo la resistencia y la seguridad de la estructura.

¿Qué son las vigas y cuál es su función principal?

Las vigas son elementos estructurales largos y resistentes, generalmente horizontales, cuya función principal es soportar cargas al resistir la flexión. Transmiten el peso de losas y otros elementos hacia las columnas y cimentaciones.

¿Qué afecta al comportamiento de las vigas-columnas?

El comportamiento de las vigas-columnas no solo depende de la interacción por resistencia de los esfuerzos individuales (flexión y compresión/tracción), sino también de los efectos de segundo orden (efectos P-Delta). Estos son momentos adicionales que surgen debido a la deformación del elemento bajo carga, y pueden reducir significativamente su capacidad portante.

¿Por qué es importante el predimensionamiento en el diseño estructural?

El predimensionamiento es crucial porque permite determinar las dimensiones iniciales aproximadas de vigas y columnas de manera rápida y precisa. Esto asegura que los elementos sean adecuados para las cargas esperadas, optimiza el uso de materiales y es fundamental para la seguridad y viabilidad económica del proyecto antes de un diseño detallado.

¿Cómo influyen las vigas de atado en el dimensionamiento de las zapatas?

Las vigas de atado conectan las zapatas entre sí, formando un sistema de cimentación más rígido. Ayudan a resistir los momentos de vuelco, distribuyen mejor las cargas y controlan los asentamientos diferenciales. Su uso puede permitir reducir el tamaño individual de las zapatas, especialmente frente a cargas elevadas o fuerzas de succión, optimizando la cimentación y mejorando la estabilidad general de la estructura.

En conclusión, la correcta implementación de vigas, columnas, losas y zapatas es la piedra angular de cualquier construcción segura y duradera. Los desafíos inherentes a la autoconstrucción, la complejidad del comportamiento de los elementos combinados y la necesidad de un predimensionamiento riguroso subrayan la importancia de confiar en profesionales cualificados y de adherirse a las normativas de construcción. Solo así podremos asegurar que nuestras edificaciones sean verdaderamente cimientos sólidos para el futuro.
