Zapatas y Pilotes: La Base de Toda Construcción Segura

La estabilidad de cualquier edificación, desde una modesta vivienda hasta un imponente rascacielos, descansa sobre un pilar fundamental: su cimentación. Este conjunto de elementos estructurales es el encargado de transmitir las cargas de la construcción al suelo, distribuyéndolas de manera que el terreno pueda soportarlas sin deformarse excesivamente ni comprometer la integridad de la estructura. Sin embargo, la elección y el diseño de la cimentación no son tareas triviales; requieren un profundo conocimiento del terreno y de las soluciones disponibles. Dos de los tipos de cimentación más comunes son las zapatas y los pilotes, cada uno con sus particularidades y aplicaciones. Entender conceptos clave como la profundidad de desplante es vital para asegurar la longevidad y seguridad de cualquier obra. En este artículo, desglosaremos todo lo que necesitas saber sobre estos esenciales componentes de la ingeniería civil, desde sus definiciones básicas hasta sus aplicaciones más complejas.

La Profundidad de Desplante: El Primer Paso Fundamental para las Zapatas

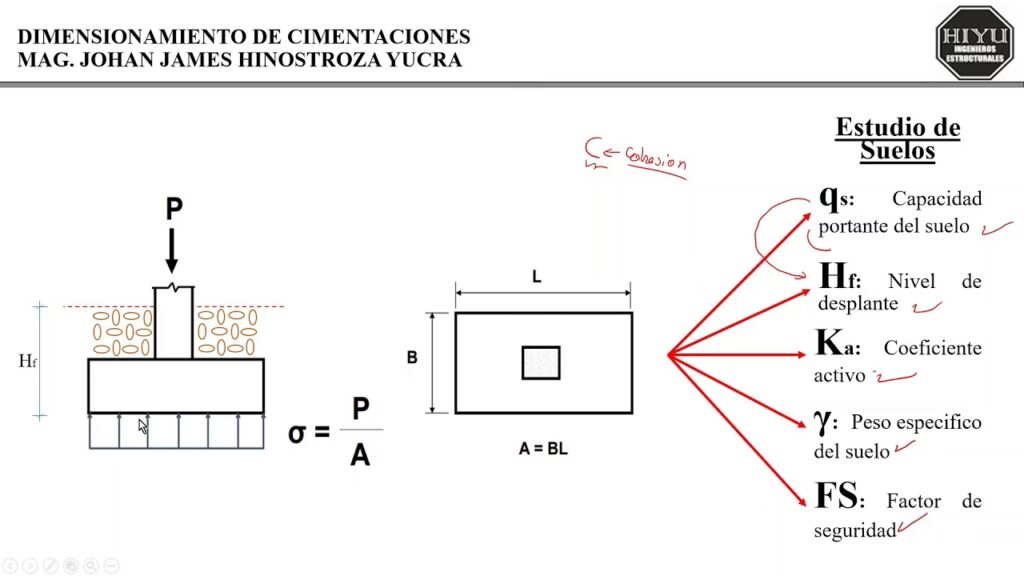

Cuando hablamos de cimentaciones superficiales, como las zapatas, uno de los datos más críticos a determinar es la profundidad de desplante (Df). Pero, ¿qué significa realmente este término y por qué es tan importante? La profundidad de desplante de una zapata se refiere a la distancia vertical desde el nivel del terreno natural hasta la base inferior de la zapata. No es un valor que se elija al azar; por el contrario, es un dato que se obtiene directamente de un estudio de mecánica de suelos, también conocido como estudio geotécnico. Este estudio es crucial porque permite identificar a qué profundidad se encuentra un estrato de suelo que sea lo suficientemente estable y resistente para soportar las cargas que la cimentación le transmitirá. En esencia, la Df asegura que la zapata se apoye sobre un terreno competente, evitando asentamientos excesivos o fallas estructurales. Es la garantía de que la base de la construcción tendrá un apoyo firme y seguro.

Además de la profundidad de desplante, otro concepto relevante en el diseño de zapatas es el espesor total de la zapata (h). A diferencia de la Df, que se determina por las propiedades del suelo, el espesor de la zapata es un dato que se propone inicialmente durante la fase de diseño y se ajusta mediante cálculos estructurales para asegurar que la zapata tenga la resistencia y rigidez adecuadas para distribuir las cargas de manera uniforme sobre el terreno. Si bien la recomendación mínima de excavación para una zapata suele ser de aproximadamente 0.75 metros desde el nivel del piso hasta la parte superior de la zapata, lo que con un espesor común de 0.20 metros nos daría una profundidad total de 1 metro, es fundamental recordar que estas son solo pautas generales. En edificaciones de mayor envergadura o en suelos con características particulares, la profundidad necesaria puede aumentar considerablemente para alcanzar ese estrato estable del que hablábamos.

Zapatas Aisladas: Soluciones Eficientes para Cargas Concentradas

Las zapatas aisladas son uno de los tipos más comunes de cimentaciones superficiales. Su principal función es recibir y distribuir las cargas concentradas provenientes de elementos estructurales como columnas o pilares. Son la elección predilecta cuando el suelo en la superficie tiene una capacidad portante media-alta, lo que permite que las cargas se transmitan directamente al terreno sin necesidad de soluciones más complejas. Estas zapatas pueden ser construidas con o sin refuerzo de acero, dependiendo de la magnitud de las cargas y las características del suelo. La eficiencia de las zapatas aisladas radica en su simplicidad y en la capacidad de optimizar el uso de materiales al enfocarse en puntos específicos de carga.

Para garantizar la estabilidad y el comportamiento conjunto de la estructura, las zapatas aisladas a menudo se conectan entre sí. Esta conexión se realiza mediante elementos estructurales conocidos como vigas de atado o soleras. El objetivo primordial de estas vigas es evitar desplazamientos laterales entre las zapatas, lo que podría generar movimientos indeseados o asientos diferenciales que comprometan la integridad de la edificación. Asimismo, en algunos casos, se utilizan riostras de hormigón armado para unir estas zapatas, especialmente cuando existe riesgo de asientos diferenciales. Estas conexiones no solo aportan estabilidad horizontal, sino que también ayudan a que la cimentación actúe como un sistema integral, distribuyendo mejor las tensiones y cargas a lo largo de toda la base de la estructura.

Es importante diferenciar la profundidad de la excavación para la zapata de las dimensiones de la zapata misma. Por ejemplo, en terrenos duros, una zapata podría tener un ancho de 50 cm; en terrenos duros medianos, 80 cm; y en suelos menos duros, hasta 1 metro de ancho. Estas dimensiones, junto con el espesor y la profundidad de desplante, se calculan meticulosamente para asegurar que la presión transmitida al suelo esté dentro de los límites admisibles y que la estructura se mantenga estable a lo largo del tiempo.

Cimentaciones Superficiales vs. Profundas: ¿Cuándo Elegir Cada Una?

La elección entre una cimentación superficial y una profunda depende fundamentalmente de las características geotécnicas del suelo y de la magnitud de las cargas que la estructura transmitirá. Las cimentaciones superficiales, como las zapatas (aisladas, corridas o combinadas), se emplean cuando el estrato de suelo resistente se encuentra a una profundidad accesible y su capacidad portante es suficiente para soportar las cargas sin problemas. Son soluciones generalmente más económicas y rápidas de ejecutar, lo que las convierte en la primera opción a considerar en muchos proyectos de construcción.

Sin embargo, no siempre es posible utilizar cimentaciones superficiales. Existen escenarios donde el suelo superficial es débil, compresible o presenta estratos inestables a profundidades considerables. Es en estos casos donde entran en juego las cimentaciones profundas, y entre ellas, los pilotes son los protagonistas. Los pilotes son elementos estructurales esbeltos, similares a columnas, que se hincan o excavan en el terreno hasta alcanzar un estrato de suelo o roca con la capacidad portante necesaria. Su misión es transferir las cargas de la edificación a este estrato profundo, "saltándose" las capas superficiales problemáticas. La decisión de usar pilotes se toma cuando una cimentación superficial resultaría inviable técnica o económicamente, ya sea por la debilidad del suelo, la presencia de niveles freáticos altos o la magnitud extremadamente grande de las cargas que deben soportarse.

Pilotes: La Columna Vertebral de las Cimentaciones Profundas

Los pilotes son elementos constructivos esenciales en la ingeniería civil moderna, especialmente cuando las condiciones del suelo superficial no son adecuadas para una cimentación superficial. Se definen como piezas largas, a modo de estacas, que pueden ser de madera, hierro u hormigón armado, y que se hincan o se construyen in situ en el terreno para consolidar los cimientos de una construcción. Su función principal es trasladar las cargas de la estructura a estratos de suelo más resistentes que se encuentran a mayor profundidad.

Existen diversas situaciones que justifican el uso de pilotes:

• Cuando existe una capa de tierra débil o altamente compresible en la superficie que no puede soportar el peso del edificio. En estos casos, los pilotes permiten que las cargas "pasen por alto" esta capa y se transfieran a un estrato de suelo o roca más fuerte y profundo.
• Cuando el suelo presenta un nivel freático muy alto, lo que puede afectar negativamente la capacidad portante de las cimentaciones superficiales.
• En presencia de cargas estructurales muy elevadas, como las de rascacielos o puentes, donde las zapatas tendrían que ser de dimensiones desproporcionadas.
• Para resistir fuerzas de levantamiento o empuje horizontal, como las que se generan en estructuras sujetas a viento o sismos.

Los pilotes son, por lo tanto, una solución robusta y versátil para asegurar la estabilidad de edificaciones en condiciones de suelo desafiantes, permitiendo construir de manera segura en lugares donde de otra forma sería imposible.

Clasificación y Funcionamiento de los Pilotes

Los pilotes se clasifican de diversas maneras, pero una de las más importantes es según la forma en que transmiten su carga al terreno:

• Pilotes por punta: Son aquellos que alcanzan un estrato de suelo o roca muy resistente a una determinada profundidad. La mayor parte de la carga se transmite a través de la punta del pilote, que se apoya directamente sobre este estrato firme. El pilote se comprime y la carga se transfiere de manera eficiente por contacto directo.
• Pilotes por fuste (o de rozamiento/flotantes): A diferencia de los pilotes por punta, estos no necesariamente alcanzan un estrato de roca dura. En su lugar, transmiten la mayor parte de la carga al terreno circundante a través del rozamiento o fricción de sus paredes laterales (el fuste) con el suelo. Son especialmente útiles en suelos cohesivos y profundos donde un estrato resistente es inaccesible o demasiado profundo. A veces se les llama "pilotes flotantes" porque parecen "flotar" en el suelo, soportados por la fricción.

Es importante destacar que, en la práctica, la mayoría de los pilotes trabajan tanto por punta como por fuste, aunque uno de los mecanismos sea predominante. La proporción de carga que se transmite por cada método depende de la longitud del pilote, el tipo de suelo y el diseño específico.

Además, los pilotes pueden clasificarse por su método de fabricación e instalación:

• Pilotes prefabricados: Son elementos de hormigón (a menudo pretensado para mayor resistencia) que se fabrican en una planta o patio industrial y luego se transportan a la obra. Su instalación se realiza mediante el hincado, es decir, se introducen en el terreno aplicando impactos repetitivos con una máquina pilotadora (martinete). Los pilotes pretensados suelen incluir un azuche metálico en la punta para protegerla durante el proceso de hincado y pueden unirse mediante juntas de empalme para alcanzar grandes profundidades.
• Pilotes construidos in situ (o perforados): Estos pilotes se construyen directamente en el lugar de la obra. Primero se perfora un agujero en el suelo hasta la profundidad deseada, luego se introduce una armadura de acero y finalmente se vierte hormigón. Este método es versátil y permite ajustar el diámetro y la longitud del pilote según las condiciones del suelo.

Finalmente, es crucial diferenciar entre pilotes y pilas. Aunque ambos son elementos de cimentación profunda, las pilas suelen tener una sección transversal considerablemente mayor que los pilotes y son capaces de transmitir toda la carga de una sola columna a un estrato de apoyo. Los pilotes, en cambio, tienen una sección más pequeña en comparación con su longitud y a menudo trabajan en grupos o combinados para soportar las cargas.

Partes de un Pilote y Proceso de Hincado

Un pilote típico, especialmente uno prefabricado, consta de varias partes fundamentales que le permiten cumplir su función:

• Cabeza del pilote: Es la parte superior del pilote, diseñada para recibir los golpes de la maza durante el proceso de hincado. También es el punto donde se conecta con la estructura superior (por ejemplo, una viga riostra o un cabezal de pilote).
• Fuste: Es el cuerpo principal del pilote, una columna estructural que se extiende a lo largo de la profundidad del terreno. Es la parte que interactúa con el suelo circundante, transmitiendo cargas por fricción lateral.
• Punta: Es el extremo inferior del pilote. En pilotes por punta, es la sección que se apoya en el estrato resistente. En los pilotes prefabricados, a menudo se refuerza con un azuche metálico para protegerla durante el hincado y facilitar la penetración en el terreno.

El proceso de hincado de pilotes prefabricados es una operación mecánica que requiere maquinaria especializada. Se utiliza una máquina pilotadora, equipada con un martinete, que es un aparato que eleva y deja caer una maza pesada sobre la cabeza del pilote. La secuencia es la siguiente:

1. La máquina levanta el pilote y lo posiciona verticalmente, apoyando su punta sobre el suelo en el lugar exacto de diseño.
2. El martinete eleva la maza a una altura prefijada y la deja caer, golpeando la cabeza del pilote.
3. Este impacto genera una fuerza que impulsa el pilote hacia abajo en el terreno.
4. El proceso se repite de forma sucesiva y controlada, golpeando el pilote de manera repetitiva hasta que alcanza la profundidad deseada o la resistencia de hincado preestablecida. El control de la resistencia al hincado es fundamental para asegurar que el pilote ha alcanzado el estrato de apoyo adecuado.

Los diámetros de los pilotes varían, generalmente entre 20 y 30 cm, aunque algunos pueden llegar hasta 45 cm, dependiendo de la carga y el tipo de suelo. La longitud del pilote, por su parte, es determinada por el estudio geotécnico y el diseño estructural, buscando siempre alcanzar el estrato resistente o la capacidad de fricción necesaria.

Comparativa: Zapatas vs. Pilotes

Para facilitar la comprensión de cuándo se utiliza cada tipo de cimentación, presentamos una tabla comparativa:

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre zapatas y pilotes:

¿Qué es la profundidad de desplante de la zapata?

Es la distancia desde el nivel del terreno natural hasta la base inferior de la zapata, determinada por un estudio de mecánica de suelos para encontrar un estrato estable.

¿Cuánto se debe cavar para una zapata?

Como recomendación mínima, se suele cavar hasta 0.75 metros desde el piso a la parte superior de la zapata. Considerando un espesor de zapata de 0.20 metros, la profundidad total podría ser de 1 metro, aunque esto varía según el proyecto y el suelo.

¿Cuándo se usan las zapatas aisladas?

Se utilizan para cimientos poco profundos, principalmente para transportar y extender cargas concentradas de columnas o pilares, en suelos con capacidad portante media-alta.

¿Cómo se unen las zapatas aisladas?

Se unen mediante vigas de atado o soleras, que tienen como objetivo principal evitar desplazamientos laterales y asegurar el comportamiento conjunto de la cimentación.

¿Cuándo se utilizan los pilotes?

Los pilotes se emplean cuando hay una capa de tierra débil en la superficie que no puede soportar el peso del edificio, o cuando el estrato resistente se encuentra a una profundidad tal que hace inviable una cimentación superficial.

¿Cómo funcionan los pilotes flotantes?

Los pilotes flotantes (o de rozamiento) transmiten su carga al terreno principalmente mediante la fricción de sus paredes (fuste) con el suelo circundante, sin necesidad de apoyarse en un estrato resistente profundo.

¿Cuáles son las partes principales de un pilote?

Las partes principales son la cabeza (donde recibe los golpes y se conecta a la estructura), el fuste (el cuerpo que transmite la carga por fricción) y la punta (el extremo inferior que se apoya en el estrato resistente o penetra el suelo).

¿Cuál es la diferencia entre pilotes y pilas?

Los pilotes tienen una sección transversal pequeña en comparación con su longitud. Las pilas, por otro lado, tienen una sección transversal mayor y suelen ser capaces de transmitir la carga completa de una columna individual a un estrato de apoyo.

En conclusión, la elección entre zapatas y pilotes, así como la determinación de su profundidad y diseño, son decisiones críticas que dependen enteramente de un análisis exhaustivo del terreno y de las características de la estructura a construir. Tanto las cimentaciones superficiales como las profundas cumplen roles vitales en la ingeniería civil, cada una adaptada a condiciones específicas. Comprender sus principios, ventajas y limitaciones es esencial para cualquier profesional de la construcción y para la seguridad de nuestras edificaciones.
